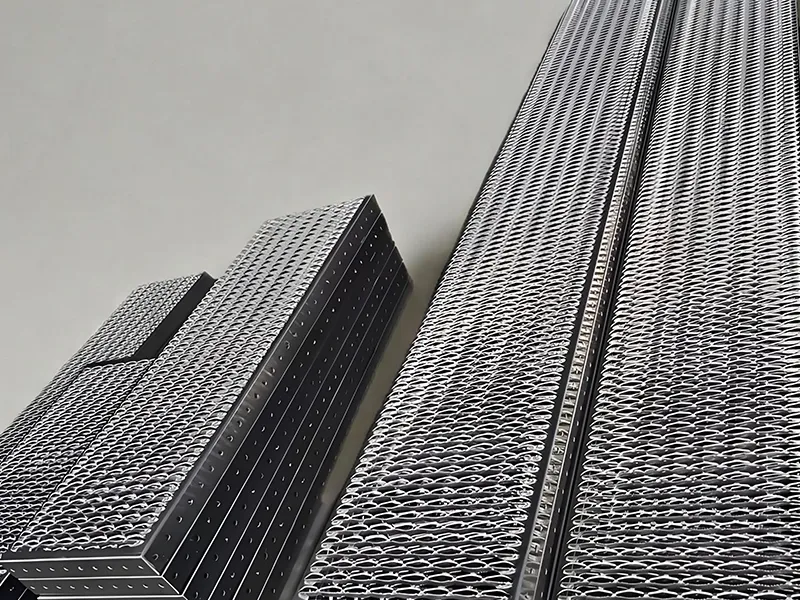

Rejilla de acero inoxidable 316 Grip Strut

Descripción general del producto

Composición de los materiales y resistencia a la corrosión

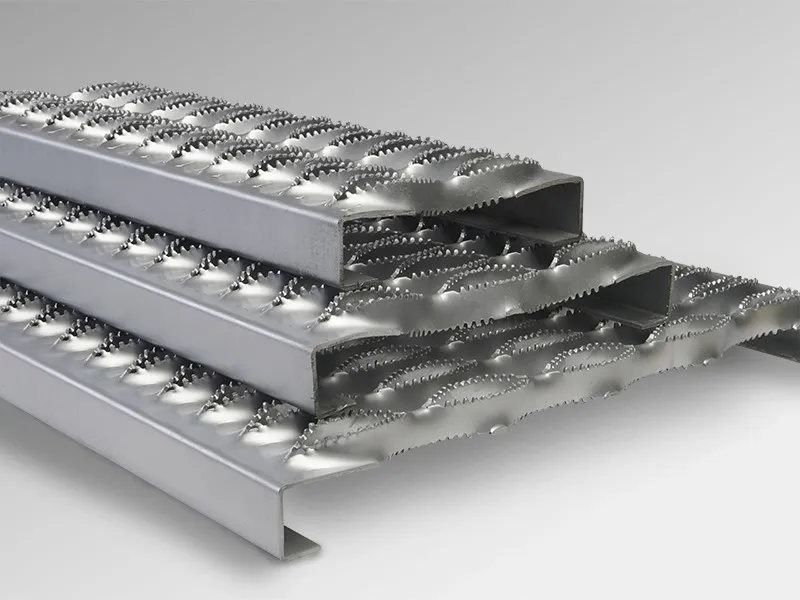

La rejilla con travesaños de agarre de acero inoxidable 316 es una solución de suelo de alta resistencia y antideslizante diseñada para entornos en los que la resistencia a la corrosión es imprescindible. La composición del material —16 % de cromo, 10 % de níquel y 2 % de molibdeno— proporciona un índice de resistencia a la corrosión por picaduras (PREN) de 24-26, significativamente superior al del acero inoxidable 304, que se sitúa entre 18 y 20. Esta adición de molibdeno es fundamental para resistir el agrietamiento por corrosión bajo tensión inducido por cloruro, lo que hace que la rejilla sea adecuada para la exposición continua al agua de mar, la salmuera y las corrientes de proceso ácidas. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 x 16 mm, se forman mediante un proceso de punzonado en frío de precisión que mantiene las propiedades mecánicas del material base sin introducir zonas afectadas por el calor. Cada panel se fabrica con tolerancias dimensionales de ±1,5 mm en longitud y anchura, con una desviación de planitud inferior a 2,0 mm por metro lineal, lo que garantiza un ajuste uniforme en estructuras de soporte modulares.

Comportamiento estructural bajo carga

El comportamiento estructural de la rejilla de acero inoxidable 316 con travesaños de sujeción ha sido validado mediante ensayos de carga según las normas ISO 14122-2 y EN 1991-1-1. Un panel de 3,0 mm de espesor con una luz de 600 mm soporta una carga concentrada de hasta 470 kg con una deflexión inferior a 5,0 mm, cumpliendo así los factores de seguridad exigidos para el tránsito peatonal y el tráfico industrial ligero. Para aplicaciones más pesadas, las opciones de 4,0 mm de espesor soportan cargas distribuidas que superan los 750 kg/m² en el mismo vano. La relación de área abierta de la rejilla, de aproximadamente el 62 %, permite un drenaje eficiente de líquidos y residuos, lo que reduce el riesgo de resbalones en entornos húmedos. Este diseño también minimiza las fuerzas de levantamiento por el viento en instalaciones marítimas en superficie, donde las ráfagas pueden superar los 50 m/s. El límite elástico del material, de 205 MPa como mínimo (ASTM A240), garantiza la integridad estructural a largo plazo bajo cargas cíclicas provocadas por equipos vibratorios o por la expansión térmica.

Acabados superficiales y resistencia a los agentes ambientales

Las opciones de acabado superficial —acabado en bruto, 2B o cepillado n.º 4— se seleccionan en función de la exposición ambiental específica y los requisitos estéticos. El acabado 2B, con una rugosidad superficial Ra de 0,1-0,5 µm, es el preferido para áreas de procesamiento químico en las que la facilidad de limpieza y la resistencia a la adhesión bacteriana son prioritarias. El acabado cepillado n.º 4, con una rugosidad Ra de 0,4-0,8 µm, proporciona un aspecto mate uniforme para aplicaciones arquitectónicas en instalaciones costeras. Todos los acabados se someten a un tratamiento de pasivación según la norma ASTM A967 para eliminar el hierro libre y mejorar la capa de óxido de cromo, alcanzando un umbral de resistencia a la corrosión de 1000 horas en ensayos de niebla salina según la norma ASTM B117. El rango de temperatura de funcionamiento de la rejilla se extiende de -196 °C a 800 °C, con propiedades mecánicas sostenidas hasta 425 °C, lo que la hace viable tanto para instalaciones criogénicas de GNL como para plataformas de escape de alta temperatura.

Aplicaciones e industrias

Instalaciones petrolíferas y de gas en alta mar

En la producción de petróleo y gas en alta mar, se especifica el uso de rejillas de acero inoxidable 316 con travesaños de sujeción para pasarelas, entrepisos y cubiertas de plataformas en buques FPSO y plataformas fijas que operan en el Mar del Norte y el Golfo de México. Estos entornos exponen a las rejillas a la acción continua de la niebla salina, a zonas de salpicaduras y a una inmersión ocasional en agua de mar con concentraciones de cloruro de hasta 35 000 ppm. Una instalación típica en la parte superior de un FPSO de 50 000 toneladas utiliza más de 2000 metros cuadrados de rejilla de 3,0 mm con una separación entre soportes de 600 mm, lo que proporciona un acceso seguro a los equipos de mantenimiento alrededor de las bocas de pozo y los equipos de separación. La resistencia al deslizamiento de la rejilla, medida con un coeficiente de fricción superior a 0,6 en condiciones de humedad según la norma ASTM F1679, reduce el riesgo de caídas en zonas donde se acumulan fluidos hidráulicos y residuos de petróleo crudo. Los contratistas EPC de proyectos como el yacimiento Johan Sverdrup han estandarizado el uso de rejillas de acero inoxidable 316 para todas las aplicaciones externas, citando una vida útil de 30 años sin necesidad de sustitución.

Procesamiento químico y resistencia a los ácidos

Las plantas de procesamiento químico que manipulan ácido sulfúrico (con una concentración de hasta el 50 % a 50 °C) o ácido clorhídrico (hasta un 20 % a temperatura ambiente) utilizan rejillas de acero inoxidable 316 con barras de sujeción para cubrir zanjas, revestir suelos de plataformas y como peldaños de escaleras. En una instalación típica de cloro-álcali, la rejilla se instala sobre diques de contención de ácido y alrededor de las celdas electrolíticas donde hay cloro gaseoso y sosa cáustica. El contenido de molibdeno proporciona resistencia a la corrosión localizada en las grietas que se forman en los ángulos de soporte y los puntos de fijación, zonas en las que el grado 304 fallaría en un plazo de 12 a 18 meses. Los datos de campo de una auditoría de una planta petroquímica realizada en 2023 mostraron que las rejillas de acero inoxidable 316 mantenían una pérdida de material inferior a 0,1 mm al año en una unidad de regeneración de ácido sulfúrico, en comparación con los 0,5 mm del 304. Esto se traduce en una vida útil superior a 50 años para los paneles de 3,0 mm, lo que se ajusta al ciclo de sustitución de capital de la planta.

Aplicaciones de la energía eólica marina

Las instalaciones de energía eólica marina, especialmente en el mar Báltico y el estrecho de Taiwán, utilizan rejillas de acero inoxidable 316 con barras de sujeción para las plataformas de transición, las plataformas internas de las torres y las escaleras de servicio. Estas estructuras están expuestas a aire salino, alta humedad y fluctuaciones de temperatura que oscilan entre los -20 °C y los 40 °C. Un aerogenerador marino de 10 MW suele requerir entre 150 y 200 metros cuadrados de rejilla para las plataformas de acceso interno y de mantenimiento externo. La superficie abierta del patrón de rombos evita la acumulación de hielo en condiciones invernales, mientras que las propiedades no magnéticas del material evitan interferencias con los sistemas eléctricos de la turbina. Para los cimientos de pilón único, los paneles de rejilla se cortan a medida para adaptarse a superficies curvas con tolerancias de ±2 mm, utilizando corte por láser para mantener la calidad de los bordes. El cumplimiento de la norma DNV-GL-ST-0126 para estructuras marinas garantiza la aceptación por parte de grandes promotores como Ørsted y Vattenfall, que especifican acero inoxidable 316 para todas las estructuras de acero externas por encima de la zona de salpicaduras.

Durabilidad en la minería y el procesamiento de minerales

En la minería y el procesamiento de minerales, las rejillas de acero inoxidable 316 con travesaños de sujeción se utilizan en operaciones de lixiviación de cobre, procesamiento de laterita de níquel y plantas de cianuración de oro. La rejilla resiste la exposición a salpicaduras de ácido sulfúrico con un pH de 1,5-2,0 en las plataformas de lixiviación en pilas, así como a lodos abrasivos que contienen hasta un 30 % de sólidos en peso. Una mina de cobre en la región chilena de Atacama instaló 5.000 metros cuadrados de rejilla de 4,0 mm en las pasarelas de la planta de extracción con disolventes, donde las temperaturas ambientales alcanzan los 45 °C y las soluciones electrolíticas contienen 180 g/L de ácido sulfúrico. Tras 8 años de servicio continuo, las pruebas de espesor por ultrasonidos mostraron una pérdida media de material de solo 0,15 mm, lo que confirma la idoneidad de la rejilla para una vida útil de más de 20 años. La superficie antideslizante también proporciona un apoyo seguro en pasarelas inclinadas de hasta 30 grados, donde los trabajadores transportan pesados equipos de muestreo y herramientas.

¿Por qué elegir Leading Top Union para la rejilla de acero inoxidable 316 Grip Strut?

Certificaciones de fabricación y precisión

Leading Top Union fabrica rejillas de acero inoxidable 316 con travesaños de sujeción en nuestras instalaciones de Suzhou, que cuentan con la certificación ISO 3834-2 para la soldadura por fusión de materiales metálicos y la certificación EN 1090-2 EXC3 para la ejecución de estructuras de acero. Estas certificaciones exigen procedimientos de control de calidad documentados, incluida la trazabilidad de los materiales desde la fábrica hasta el producto acabado, con el registro de cada número de lote y la emisión de certificados de ensayo según la norma EN 10204 Tipo 3.1. Nuestra línea de producción utiliza estampado progresivo con herramientas de carburo, lo que permite alcanzar una precisión en la colocación de los orificios de ±0,3 mm y una altura de rebaba inferior a 0,15 mm. Esta precisión garantiza una resistencia al deslizamiento uniforme en todos los paneles y elimina los bordes afilados que podrían causar lesiones durante la instalación. Mantenemos una capacidad de producción anual de 2000 toneladas de rejillas de acero inoxidable, con plazos de entrega de 4 a 6 semanas para tamaños estándar y de 8 a 10 semanas para configuraciones personalizadas.

Protocolos de control de calidad y pruebas

Nuestro programa de control de calidad incluye una inspección dimensional al 100 % de cada panel, con comprobación de la planitud sobre una placa de granito y verificación del patrón de orificios mediante comparadores ópticos. Las pruebas mecánicas se realizan según la norma ASTM A370, verificando la resistencia a la tracción y el límite elástico en cada lote de producción. Para aplicaciones en las que la corrosión es un factor crítico, ofrecemos pruebas opcionales según el método A de la norma ASTM G48 para la resistencia a la corrosión por picaduras, con criterios de aceptación de ausencia de picaduras tras 72 horas de exposición a una solución de cloruro férrico. Nuestro laboratorio interno también realiza ensayos de niebla salina según la norma ASTM B117, en los que las rejillas de acero inoxidable 316 superan habitualmente las 1000 horas sin formación de óxido rojo. Estos resultados de los ensayos se documentan en un expediente de calidad que acompaña a cada envío, lo que proporciona una trazabilidad completa para los contratistas EPC que requieren el cumplimiento de especificaciones de proyecto como NORSOK M-001 o API 6A.

Apoyo global en materia de suministros e ingeniería

Suministramos rejillas de acero inoxidable 316 con barras de sujeción a empresas EPC de todo el mundo para proyectos en más de 30 países, entre los que se incluyen plataformas marítimas en el Mar del Norte, plantas químicas en Oriente Medio y parques eólicos en el Sudeste Asiático. Nuestro equipo de ingeniería ofrece asistencia técnica para el cálculo de cargas según las normas EN 1991-1-1 y ASCE 7-22, incluido el análisis de cargas de viento para zonas con rejillas abiertas. Ofrecemos servicios de fabricación a medida, incluyendo el corte por plasma de formas irregulares, la perforación de orificios para pernos con una tolerancia de ±0,5 mm y la soldadura de bastidores de soporte según la norma AWS D1.1. Para proyectos que requieran inspección por parte de terceros, coordinamos con sociedades de clasificación como DNV, Lloyd's Register o Bureau Veritas sin coste adicional. Póngase en contacto con nuestro equipo técnico-comercial en info@leadingtopunion.com o en el +86-512-XXXX-XXXX para solicitar un presupuesto para su próximo proyecto; las muestras estarán disponibles en un plazo de 5 días laborables para las consultas que cumplan los requisitos.
