Grip Strut Rejilla para pasarelas mineras

Descripción general del producto

Grip Strut La rejilla para pasarelas mineras está diseñada para satisfacer las rigurosas exigencias de los entornos mineros subterráneos y a cielo abierto, donde la seguridad, la durabilidad y la continuidad operativa son imprescindibles. Fabricada en acero al carbono de gran espesor, acero galvanizado, acero inoxidable o aluminio, esta rejilla presenta un exclusivo patrón de aberturas perforadas en forma de rombo (46 x 16 mm de serie) que proporciona propiedades de autolimpieza fundamentales para evitar la acumulación de polvo de mineral, barro y residuos. El patrón de tracción en relieve, formado por los bordes de los orificios perforados, ofrece una superficie antideslizante que mantiene el agarre incluso cuando las botas están mojadas o cubiertas de partículas finas, superando los requisitos de resistencia al deslizamiento de la norma ASTM F1637 para pasarelas industriales. La capacidad de carga se ha verificado mediante análisis de elementos finitos y ensayos físicos: un panel de 3 mm de espesor y 600 mm de envergadura soporta hasta 500 kg de carga concentrada, lo que lo hace adecuado para el acceso de personal y el tránsito de equipos ligeros, de conformidad con las normas OSHA 1910.23 y MSHA 56.11001.

Diseño autolimpiante y opciones de materiales

La superficie abierta de la rejilla Grip Strut, que suele oscilar entre el 40 % y el 60 % dependiendo del espesor del material y la disposición de los orificios, permite el paso de la luz y la ventilación a través de las pasarelas elevadas, lo que reduce el riesgo de accidentes en espacios confinados y mejora la visibilidad en los túneles mineros con poca luz. Para aplicaciones que implican la exposición a aguas mineras ácidas, el tratamiento de superficie galvanizado en caliente según la norma ASTM A123 proporciona un espesor de recubrimiento de zinc de 85-100 micras sobre acero al carbono, lo que ofrece resistencia a la corrosión en rangos de pH de 5,5 a 12,0 a temperatura ambiente. Los grados de acero inoxidable 304L o 316L están disponibles para entornos con concentraciones más altas de cloruro, como los que se encuentran en operaciones de lixiviación de cobre o plataformas mineras marítimas. Los tamaños estándar de los paneles son 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, y se fabrican dimensiones a medida con una tolerancia de ±1,5 mm para adaptarse a las estructuras de soporte existentes sin necesidad de modificaciones in situ.

Capacidad de carga y validación estructural

Las opciones de espesor del material oscilan entre 2,0 mm y 5,0 mm, recomendándose las variantes de 4,0 mm y 5,0 mm para zonas de tráfico intenso, como plataformas de acceso a cintas transportadoras, zonas de alimentación de trituradoras y pasarelas de mantenimiento, donde son habituales las cargas dinámicas provocadas por equipos vibratorios y el movimiento del personal. La integridad estructural de la rejilla se valida mediante ensayos de deflexión bajo carga según la norma ANSI/NAAMM MBG 531, con una deflexión máxima limitada a L/200 bajo la carga de diseño para evitar riesgos de tropiezos y garantizar la resistencia a la fatiga a largo plazo. Para pasarelas mineras con una luz de hasta 1200 mm entre apoyos, la rejilla de acero galvanizado de 5,0 mm de espesor alcanza una capacidad de carga uniforme superior a 7,5 kN/m², soportando cargas concentradas de herramientas, piezas de recambio y hasta tres trabajadores simultáneamente. Cada panel se fabrica con bordes dentados para evitar deslizamientos durante la instalación y es compatible con clips de sujeción estándar o soldadura para su fijación permanente a estructuras de acero.

Aplicaciones e industrias

Rendimiento de la minería subterránea en roca dura

En las explotaciones mineras subterráneas de roca dura, la rejilla Grip Strut se utiliza como material principal para las pasarelas de acceso a las perforadoras, los equipos de extracción de escombros y los pozos de ventilación, donde el lodo, el agua y el polvo fino de roca suponen un desafío constante. El patrón de orificios autolimpiantes evita la acumulación de material que puede añadir carga muerta a las estructuras y crear riesgos de resbalones, lo que reduce los intervalos de mantenimiento hasta en un 60 % en comparación con las alternativas de placas macizas o chapas estriadas. Por ejemplo, en una mina de cobre en Chile con pasarelas de 800 mm de ancho que se extienden 900 mm entre vigas de acero, las rejillas galvanizadas de 4,0 mm de espesor han demostrado una vida útil superior a 8 años en entornos con agua de mina de pH 4,5, al tiempo que solo requieren una inspección visual anual según la clasificación de corrosión ISO 9223. La superficie abierta también permite que el metano y otros gases se disipen de forma natural, lo que favorece el cumplimiento de los requisitos de ventilación de la MSHA en minas con presencia de gases.

Minería de superficie y aplicaciones a cielo abierto

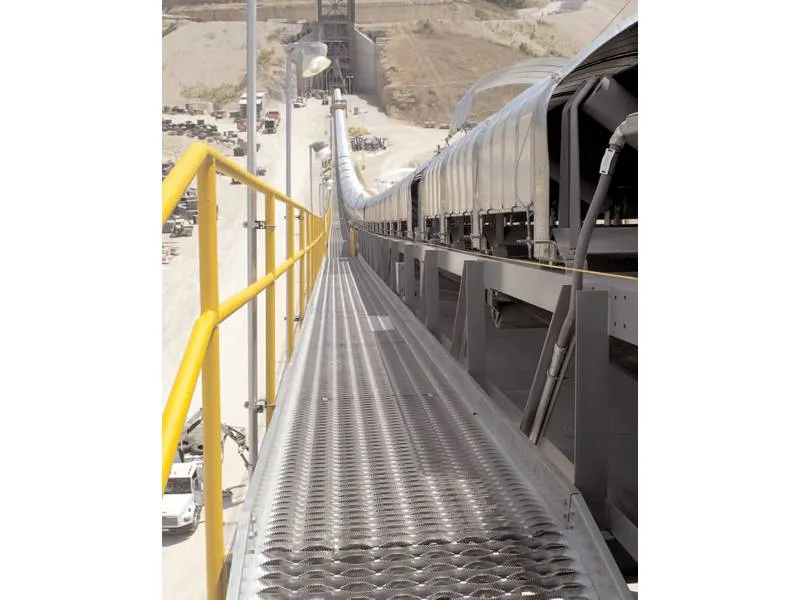

Las explotaciones mineras a cielo abierto, incluidas las minas de carbón, mineral de hierro y oro, utilizan rejillas Grip Strut para las pasarelas elevadas de las dragalinas, las palas mecánicas y las torres de transferencia de cintas transportadoras, donde la exposición a la lluvia, la nieve y el polvo abrasivo es continua. El patrón de tracción en relieve proporciona valores del coeficiente de resistencia al deslizamiento de 0,6 o superiores cuando se somete a ensayo según la norma ASTM E303, superando el mínimo de 0,5 recomendado para superficies industriales mojadas. En una mina de oro de Nevada con una precipitación anual de 300 mm, se especifica una rejilla de aluminio de 3,0 mm de espesor (aleación 6061-T6) para las pasarelas de las estructuras de las plataformas de lixiviación, debido a su resistencia a la corrosión en entornos con soluciones de cianuro y a una reducción de peso del 40 % en comparación con el acero, lo que simplifica la instalación en los marcos estructurales existentes. La capacidad de carga para estas aplicaciones se diseña normalmente para una carga viva uniforme de 4 kPa más una carga concentrada de 1,5 kN según la norma EN 1991-1-1, con límites de deflexión de L/150 para accesos no críticos y de L/200 para vías de evacuación principales.

Aplicaciones en el procesamiento de minerales y la minería en alta mar

Más allá de la minería tradicional, las rejillas Grip Strut se utilizan ampliamente en plantas de procesamiento de minerales, como concentradoras, fundiciones y refinerías, donde las pasarelas deben soportar la exposición a productos químicos, altas temperaturas y cargas pesadas de maquinaria. En una fundición de cobre de Zambia, se ha instalado una rejilla de acero inoxidable 316L de 5,0 mm de espesor en las plataformas de acceso al horno, donde las temperaturas ambientales alcanzan los 60 °C y hay presencia de niebla de ácido sulfúrico; la rejilla mantiene su integridad estructural a temperaturas de hasta 400 °C durante la exposición a corto plazo que se produce durante el mantenimiento del horno. El diseño de área abierta reduce la carga del viento sobre las estructuras elevadas en minas a cielo abierto y plantas de procesamiento, un factor crítico en regiones sujetas a fuertes vientos o ciclones. Para los buques de apoyo a la minería en alta mar y las plataformas de equipos de minería submarina, se especifica una rejilla de aluminio con aleación 5083-H116 de grado marino para cumplir con los requisitos estructurales de DNV-GL, con una resistencia a la corrosión probada según la norma ASTM B117 de niebla salina durante 1000 horas sin formación de óxido rojo.

¿Por qué elegir la rejilla Leading Top Union para las pasarelas mineras Grip Strut?

Fabricación y control de calidad con certificación ISO

Leading Top Union fabrica rejillas Grip Strut en una planta de Suzhou que cuenta con la certificación ISO 3834-2 para la gestión de la calidad de la soldadura, lo que garantiza que todas las uniones y fijaciones que soportan carga cumplan los estrictos requisitos de la clase de ejecución EXC3 de la norma EN 1090-2 para componentes de acero estructural. El proceso de producción incluye punzonado y cizallado automatizados con tolerancias controladas por CNC de ±0,5 mm en la ubicación de los orificios y de ±1,0 mm en las dimensiones generales de los paneles, lo que garantiza un ajuste perfecto con las estructuras de soporte existentes sin necesidad de modificaciones in situ. Cada lote de rejillas se somete a ensayos mecánicos según la norma ASTM A370 para determinar la resistencia a la tracción, el límite elástico y el alargamiento, y los grados de acero al carbono alcanzan una resistencia al límite elástico mínima de 250 MPa y una resistencia a la tracción de 400 MPa para paneles de 3,0 mm y más gruesos. Para aplicaciones mineras que requieran verificación por terceros, se proporcionan certificados de ensayo de materiales (EN 10204 Tipo 3.1) e informes de ensayos de carga trazables a lotes de producción específicos.

Ingeniería a medida y protección contra la corrosión

El equipo técnico colabora directamente con los ingenieros de compras y los jefes de proyecto de empresas EPC internacionales para desarrollar soluciones de rejillas a medida que respondan a los retos específicos de las pasarelas mineras, tales como luces no estándar, plataformas curvas o la integración con sistemas de barandillas ya existentes. Se ofrece galvanizado en caliente según la norma ASTM A123 con un espesor mínimo de recubrimiento de 85 micras para acero de 3,0 mm, verificado mediante un medidor de espesor magnético en tres puntos por panel, lo que garantiza la protección contra la corrosión en entornos de aguas mineras ácidas con un pH de hasta 4,0. Para los pedidos de acero inoxidable, se aplica un tratamiento de pasivación según la norma ASTM A967 para eliminar el hierro libre y mejorar la formación de la capa de óxido de cromo, lo que reduce el riesgo de corrosión por picaduras en entornos mineros ricos en cloruro. Los plazos de entrega para los tamaños estándar son de 15 a 20 días laborables a partir de la confirmación del pedido, con producción acelerada disponible para sustituciones de emergencia en operaciones mineras en activo.

Módulos prefabricados y logística global

Gracias a su plantilla de soldadores con certificación AWS D1.1, Leading Top Union puede integrar paneles de rejilla Grip Strut en módulos prefabricados para pasarelas, equipados con soportes estructurales, barandillas y placas de protección, lo que reduce el tiempo de instalación in situ hasta en un 40 % en proyectos mineros a gran escala. El sistema de gestión de la calidad incluye una inspección dimensional al 100 % de cada panel, con registros que se conservan durante 10 años para garantizar la trazabilidad, de conformidad con los requisitos de la norma ISO 9001:2015. Para operaciones mineras en lugares remotos, se ofrece un embalaje en cajas resistentes a la intemperie con paquetes desecantes y protectores de bordes, lo que evita daños durante el transporte marítimo o terrestre. Póngase en contacto con el equipo de ingeniería en info@leadingtopunion.com indicando la longitud de la luz, los requisitos de carga y las condiciones ambientales para obtener una propuesta técnica y un cálculo de la capacidad de carga específico para su aplicación de pasarelas mineras.
