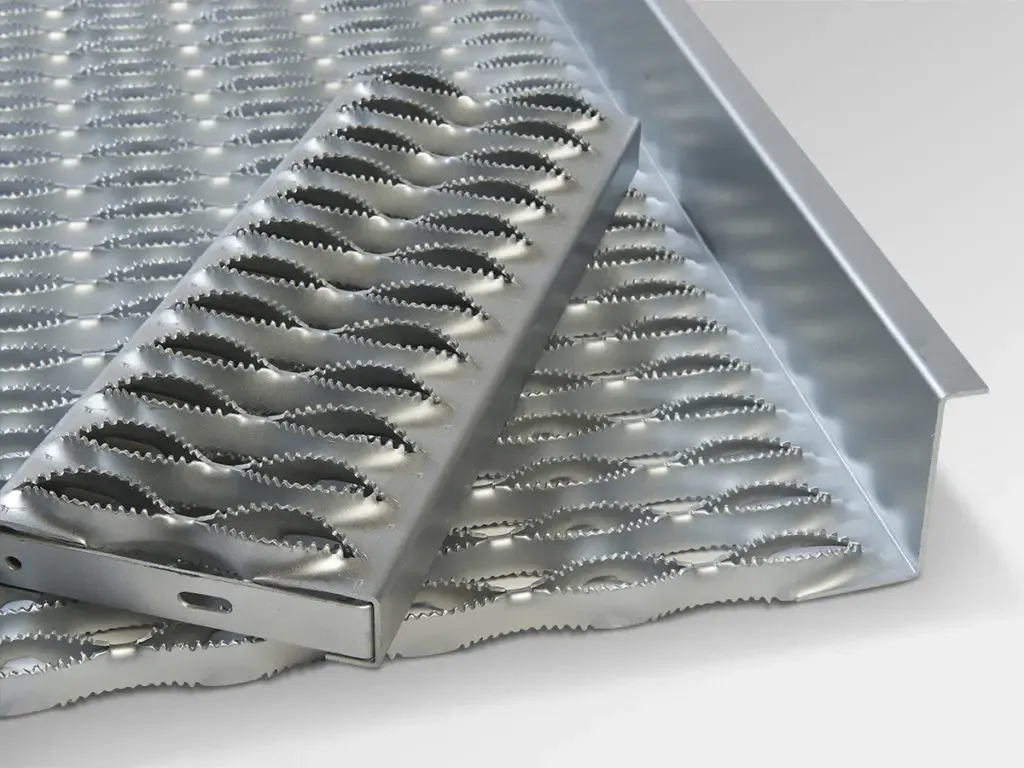

Rejilla de acero inoxidable 304 Grip Strut que ofrece una excelente resistencia a la corrosión para aplicaciones en los sectores alimentario, farmacéutico, químico y arquitectónico, donde la higiene y el aspecto son fundamentales.
ISO 3834-2: Calidad de la soldadura
Precios directos de fábrica
Disponibles en tamaños personalizados
Superficie antideslizante de seguridad
Diseño autodrenante
Varias opciones de materiales
Tamaños personalizados y pedidos al por mayor
La rejilla con travesaños de agarre de acero inoxidable 304 está diseñada para entornos industriales exigentes en los que la resistencia a la corrosión, la higiene y la integridad estructural son requisitos imprescindibles. Fabricada en acero inoxidable austenítico al cromo-níquel 18/8 (UNS S30400), esta rejilla ofrece un rendimiento fiable en un rango de temperaturas que abarca desde condiciones criogénicas hasta un servicio continuo a 870 °C. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 mm x 16 mm, proporcionan un drenaje eficaz y resistencia al deslizamiento, al tiempo que mantienen un 40 % de superficie abierta para la transmisión de luz y la ventilación. Cada panel se fabrica con acabado de fábrica, 2B o superficie cepillada n.º 4, en función de los requisitos de la aplicación, y es totalmente trazable hasta una línea de producción certificada según la norma ISO 3834-2 en Suzhou.
El comportamiento estructural se valida mediante rigurosas pruebas de carga, de conformidad con las normas EN 1990 (Eurocódigo 0) y EN 1991-1-1 (Eurocódigo 1) relativas a las cargas impuestas sobre las estructuras. Un panel de 3,0 mm de espesor con una luz de 600 mm soporta una carga concentrada de hasta 480 kg, con una deflexión máxima inferior a L/200 en condiciones de carga de servicio. Las opciones de espesor incluyen 2,0 mm, 2,5 mm, 3,0 mm y 4,0 mm, con tamaños de panel estándar de 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm. Se ofrecen dimensiones personalizadas con tolerancias de ±1,5 mm en longitud y ±1,0 mm en anchura, de acuerdo con los requisitos generales de la norma ASTM A480/A480M para productos de acero inoxidable laminados planos.
La composición del acero inoxidable 304 ofrece una excelente resistencia a la corrosión atmosférica, al agua dulce, al vapor y a entornos químicos suaves, incluidos los ácidos orgánicos, los productos lácteos y muchos productos de limpieza aptos para uso alimentario. En estado recocido, la rejilla es no magnética (permeabilidad inferior a 1,02 μ a 200 Oe), lo cual es fundamental para aplicaciones cerca de equipos electrónicos sensibles, instalaciones de resonancia magnética o procesos de separación magnética. El contenido de cromo (18-20 %) forma una capa de óxido pasivo que se autorrepara al exponerse al oxígeno, lo que elimina la necesidad de pintar, galvanizar o aplicar cualquier recubrimiento protector. Esto reduce los costes de mantenimiento a lo largo del ciclo de vida en un 60-80 % estimado en comparación con las alternativas de acero al carbono en entornos corrosivos.
La rejilla antideslizante se fabrica mediante procesos de punzonado y cizallado de precisión que mantienen una estabilidad dimensional de ±0,5 mm en la alineación del patrón de orificios. Las aberturas en forma de rombo están diseñadas con un ángulo incluido de 90° para maximizar la resistencia al deslizamiento tanto en dirección longitudinal como transversal. Cada panel se desbarba y se trata en los bordes para eliminar las aristas afiladas, cumpliendo así los requisitos de seguridad de la norma OSHA 1910.23 y la norma EN ISO 14122-2 para superficies de tránsito. Para aplicaciones que requieren una tracción mejorada, el acabado cepillado n.º 4 proporciona un patrón de grano unidireccional que mejora el agarre en condiciones húmedas o aceitosas, especificado habitualmente en plantas de procesamiento de alimentos y salas blancas farmacéuticas.
Los datos sobre la capacidad de carga se obtienen a partir de un análisis de elementos finitos (FEA) validado mediante ensayos físicos en un laboratorio interno. Para un panel de 3,0 mm de espesor con un vano simple de 600 mm, la capacidad de carga máxima supera los 720 kg, con un factor de seguridad de 1,5 respecto al límite elástico. La deflexión a carga de trabajo (480 kg) es normalmente de 2,8 mm, muy por debajo del límite de L/200 de 3,0 mm. Estos valores suponen una distribución uniforme de la carga y condiciones de contorno de apoyo simple. Para aplicaciones en voladizo o cargas puntuales cerca de los bordes del panel, póngase en contacto con el equipo de ingeniería para obtener tablas de carga específicas. Todos los datos de ensayo están documentados según los principios de gestión de la calidad de la norma ISO 17025 y están disponibles previa solicitud.
En las plataformas marítimas de petróleo y gas, se especifica el uso de rejillas de acero inoxidable 304 con travesaños de sujeción para pasarelas, entrepisos y plataformas de equipos, donde la exposición al rocío de agua salada y a los hidrocarburos es constante. La resistencia del material a la corrosión por picaduras en entornos clorados (hasta 200 ppm de Cl- a temperatura ambiente) lo hace adecuado para aplicaciones en la parte superior de buques FPSO y plataformas fijas. Las instalaciones típicas incluyen plataformas de acceso alrededor de cabezales de pozo, lanzadores de rascadores y plataformas de inyección de productos químicos, donde los paneles de rejilla deben soportar el tránsito peatonal, la caída de herramientas y derrames ocasionales de productos químicos sin degradarse. Las capacidades de carga para estas aplicaciones suelen cumplir los requisitos de la norma DNV-OS-E101 o API RP 2A-WSD para estructuras marítimas.
Las instalaciones de procesamiento de alimentos utilizan rejillas de acero inoxidable 304 para las cubiertas de desagüe, los suelos de las plataformas y las pasarelas de acceso a las cintas transportadoras en las zonas de procesamiento húmedas. La superficie no porosa resiste el crecimiento bacteriano y cumple los requisitos del USDA y de la FDA 21 CFR 175.300 para superficies en contacto con alimentos. En las plantas de procesamiento cárnico, donde son habituales los lavados diarios con agua caliente (80 °C) y desinfectantes clorados, la rejilla mantiene su integridad sin manchas de óxido ni degradación de la superficie. El 40 % de superficie abierta permite un rápido drenaje del agua de lavado y los residuos, reduciendo el agua estancada que puede albergar patógenos. Las instalaciones en fábricas de cerveza y lecherías se benefician de la resistencia del material al ácido láctico, al ácido cítrico y a las soluciones de limpieza cáusticas (pH 2-12) a temperaturas de hasta 60 °C.
Las instalaciones farmacéuticas y biotecnológicas especifican rejillas de acero inoxidable 304 con travesaños de sujeción para entreplantas de salas blancas, plataformas de equipos y pasillos de servicios, donde el control de la contaminación es fundamental. El acabado cepillado n.º 4 proporciona una rugosidad superficial de Ra 0,5-0,8 μm, lo que minimiza la retención de partículas y facilita la limpieza con alcohol isopropílico y otros desinfectantes. En salas blancas de clase ISO 7 (clase 10 000) y clase ISO 8 (clase 100 000), los paneles de rejilla se instalan con bordes sellados y transiciones suaves para evitar la generación de partículas. La propiedad no magnética es esencial en áreas cercanas a máquinas de resonancia magnética, espectrómetros de RMN y otros equipos analíticos sensibles donde están prohibidos los materiales ferromagnéticos.
Las operaciones de minería y tratamiento de minerales utilizan rejillas de acero inoxidable 304 en celdas de flotación, tanques de lixiviación y zonas de mezcla de reactivos, donde la exposición al ácido sulfúrico diluido, al cianuro de sodio y a otros productos químicos de proceso es habitual. En las plantas de extracción por solvente de cobre, las pasarelas de rejilla situadas sobre los tanques de electrolito (que contienen 180-200 g/L de H₂SO₄) requieren materiales que resistan la corrosión a temperaturas elevadas (40-50 °C). Las rejillas de acero inoxidable 304 ofrecen una vida útil superior a 10 años en estos entornos, en comparación con los 2-3 años del acero al carbono pintado. El patrón de rombos permite el paso de finas partículas de mineral y de los líquidos de proceso, evitando la acumulación de material que podría crear riesgos de resbalones o de incendio en las zonas de procesamiento de minerales sulfurosos.
Power generation facilities, including combined cycle gas turbine plants and biomass power stations, install 304 stainless steel grating in turbine halls, cooling water intake structures, and flue gas desulfurization (FGD) areas. In FGD systems where limestone slurry and gypsum byproducts create abrasive, corrosive conditions, the grating withstands pH levels of 4-6 and temperatures up to 60°C without coating failure. For nuclear power applications, the low cobalt content (<0.05%) of 304 stainless steel minimizes activation under neutron flux, meeting ASTM A240 requirements for nuclear service. The grating is also specified for cooling tower access platforms and intake screens where continuous moisture and biological growth would degrade carbon steel alternatives.
La construcción naval y las aplicaciones marítimas se benefician del uso de rejillas de acero inoxidable 304 en salas de máquinas, salas de bombas y zonas de alojamiento, donde la seguridad contra incendios y la resistencia a la corrosión son fundamentales. Las rejillas cumplen los requisitos de la Parte 2 del Código FTP de la OMI para materiales incombustibles y las normas del Capítulo II-2 del Convenio SOLAS en materia de integridad frente al fuego. En cruceros y buques de guerra, la propiedad no magnética es fundamental para los sistemas de desmagnetización y los buques de contramedidas contra minas. Las instalaciones típicas incluyen tapas de acceso a la sentina, rejillas de ventilación y peldaños de escaleras, donde la resistencia del material a las salpicaduras de agua de mar y a la condensación garantiza una vida útil de más de 20 años sin necesidad de sustitución. Los paneles se suministran con bordes redondeados y superficies lisas para evitar lesiones a la tripulación y a los pasajeros en zonas de mucho tránsito.
Leading Top Union cuenta con una planta de producción especializada en rejillas de acero inoxidable en Suzhou (China), con una capacidad anual superior a los 50 000 metros cuadrados. El proceso de fabricación cuenta con las certificaciones ISO 3834-2 (requisitos de calidad exhaustivos para la soldadura por fusión), EN 1090-2 EXC3 (clase de ejecución 3 para estructuras de acero) y AWS D1.1 (código de soldadura estructural para acero). Estas certificaciones garantizan que cada panel cumple con los estándares internacionales de calidad en cuanto a precisión dimensional, integridad de la soldadura y trazabilidad del material. El sistema de gestión de la calidad también cuenta con la certificación ISO 9001:2015, con procedimientos documentados para la inspección de materiales entrantes, el control de calidad durante el proceso y las pruebas del producto final.
El origen de los materiales es un factor diferenciador fundamental. Las bobinas de acero inoxidable 304 se adquieren exclusivamente de fábricas que cumplen las normas ASTM A240/A240M y EN 10088-2, y se proporcionan certificados de ensayo completos de fábrica (EN 10204 Tipo 3.1) para cada lote de producción. La composición química se verifica mediante espectrometría de emisión óptica (OES) para el cromo (18,0-20,0 %), el níquel (8,0-10,5 %), el carbono (≤0,07 %) y otros elementos. Las propiedades mecánicas se confirman mediante ensayos de tracción según la norma ASTM E8/E8M, con un límite elástico mínimo de 205 MPa y una resistencia a la tracción de 515 MPa en estado recocido. Cualquier bobina que no cumpla estas especificaciones se rechaza antes de entrar en producción, lo que garantiza una calidad constante del material en todos los pedidos.
El equipo de ingeniería ofrece asistencia técnica para el cálculo de cargas, la configuración de luces y los diseños personalizados basados en los requisitos específicos de cada proyecto. Mediante el uso de software de análisis por elementos finitos (FEA) validado con datos de ensayos físicos, es posible optimizar el espesor de los paneles, la disposición de los orificios y la separación entre las barras de apoyo para cumplir con los criterios exactos de carga y deflexión. Para proyectos que requieran certificación de terceros, se ofrece coordinación con sociedades de clasificación como DNV, Lloyd's Register, Bureau Veritas y ABS para la homologación y la certificación específica del proyecto. El plazo de entrega de los paneles estándar es de 15 a 20 días laborables desde la confirmación del pedido, con producción acelerada disponible para proyectos urgentes. Todos los envíos se embalan con protectores de bordes y papel barrera contra la humedad para evitar daños durante el transporte.
Se ofrecen servicios de fabricación a medida, que incluyen corte por plasma en dimensiones no estándar, taladrado para uniones atornilladas y soldadura de bastidores de soporte o clips de fijación. Se pueden producir patrones de orificios personalizados mediante cambios en las herramientas, con cantidades mínimas de pedido de 50 metros cuadrados para los patrones no estándar. Para aplicaciones que requieran una mayor resistencia a la corrosión en entornos marinos o químicos severos, se puede suministrar acero inoxidable 316L (UNS S31603) como material alternativo. El departamento de control de calidad realiza una inspección dimensional del 100 % de los paneles utilizando herramientas de medición calibradas y trazables según las normas nacionales, y los resultados se documentan en informes de inspección que acompañan a cada envío.
Nuestras capacidades logísticas globales garantizan entregas fiables en las obras de todo el mundo. En el almacén de Suzhou se mantiene un stock estratégico de paneles de tamaños estándar, lo que permite un envío rápido para proyectos de mantenimiento y renovación. Para nuevas construcciones a gran escala, los envíos en contenedores se coordinan con la consolidación de FCL (carga de contenedor completo) para minimizar los costes de transporte y el tiempo de tránsito. La documentación de exportación incluye facturas comerciales, listas de embalaje, certificados de origen (Formulario A o COO) y certificados de ensayo de materiales, según lo requiera el país de destino. Con experiencia en envíos a más de 40 países, incluidos Estados Unidos, Canadá, Alemania, Australia y Oriente Medio, conocemos bien los requisitos de documentación y embalaje para proyectos internacionales.
El servicio posventa incluye paquetes de documentación técnica con instrucciones de instalación, directrices de mantenimiento y registros de trazabilidad de los materiales. La garantía cubre los defectos de fabricación en materiales y mano de obra durante 24 meses a partir de la fecha de envío, y se proporcionan paneles de sustitución sin coste alguno en caso de defectos confirmados. Para proyectos en curso, se ofrecen programas de stock en consignación y acuerdos de entrega programada para adaptarse a los calendarios de construcción. Póngase en contacto con el equipo técnico de ventas en info@leadingtopunion.com o en el +86-512-xxxx-xxxx para solicitar presupuestos específicos para su proyecto, tablas de carga o paneles de muestra para su evaluación. Todas las consultas técnicas se responden en un plazo de 24 horas y se proporcionan propuestas detalladas en un plazo de 3 a 5 días laborables para requisitos estándar.
| Material | 304 Stainless Steel (18/8 Cr-Ni) |
| Surface Treatment | Mill finish / 2B / No.4 brushed |
| Thickness Options | 2.0mm, 2.5mm, 3.0mm, 4.0mm |
| Standard Sizes | 240x1220mm, 300x1220mm, 400x2440mm, custom |
| Load Capacity | Up to 480 kg concentrated load (3mm, 600mm span) |
| Hole Pattern | Diamond-shaped punched openings, 46x16mm standard |
