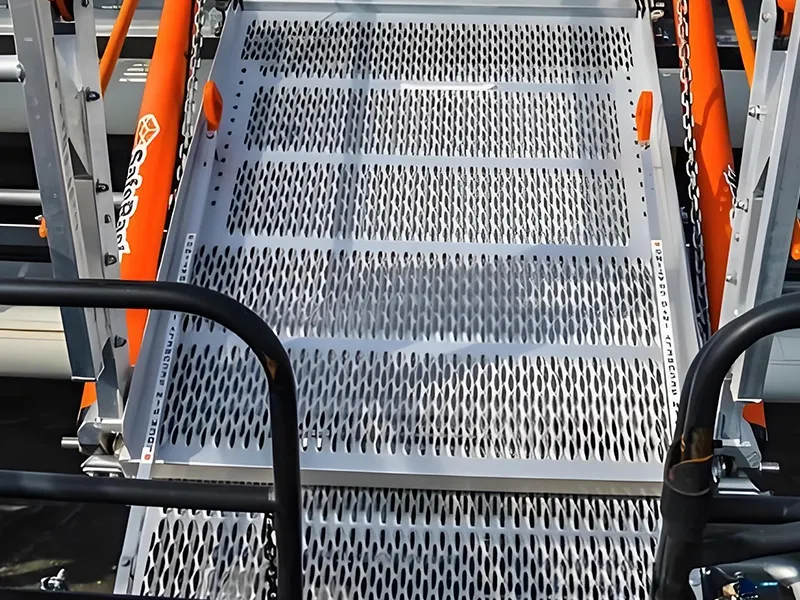

Grip Strut Rejilla para plataformas marítimas

Descripción general del producto

Grip Strut La rejilla para plataformas marinas está diseñada para cumplir con los exigentes requisitos de los entornos marinos y costeros, donde la resistencia a la corrosión, la prevención de resbalones y la integridad estructural son imprescindibles. Fabricada en acero inoxidable 316L o aluminio 5083 de grado marino, esta rejilla está diseñada para soportar la exposición permanente al agua de mar, la niebla salina y las condiciones de marea variables. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 x 16 mm, proporcionan una superficie autolimpiante que evita la acumulación de residuos y las incrustaciones biológicas, mientras que los bordes dentados ofrecen un coeficiente de fricción superior a 0,8 en condiciones de humedad, tal y como lo verifican las pruebas de la norma ASTM D1894. Disponible en espesores de 2,0 mm a 5,0 mm, con tamaños de panel estándar de hasta 600 x 2440 mm, cada panel se fabrica con tolerancias de ±1,5 mm en longitud y ±0,5 mm en anchura, lo que garantiza un ajuste uniforme en estructuras de plataformas modulares. Las capacidades de carga nominales se calculan según la norma EN 1991-1-1 (Eurocódigo 1) para cargas concentradas de hasta 500 kg en un vano de 600 mm para un espesor de 3 mm, con una deflexión limitada a L/200 para mantener la seguridad de la pasarela bajo cargas dinámicas de personal y equipos.

Selección de materiales para entornos marinos

La elección de los materiales influye directamente en el rendimiento a largo plazo en aplicaciones marítimas. Para las plataformas del Mar del Norte o del Golfo de México, el acero inoxidable 316L (UNS S31603), con un contenido de molibdeno del 2,0-2,5 %, ofrece una resistencia superior a la corrosión por picaduras y en hendiduras en entornos ricos en cloruro, tal y como definen los ensayos ASTM A240 y ASTM G48. El aluminio 5083-H116, conforme a la norma ASTM B928, ofrece una alternativa ligera con una densidad de 2,66 g/cm³, lo que reduce la carga muerta estructural en las plataformas flotantes hasta en un 40 % en comparación con los equivalentes de acero al carbono. Las opciones de acero al carbono galvanizado en caliente, procesadas según la norma ASTM A123/A123M con un recubrimiento mínimo de zinc de 610 g/m² para material de 3 mm, son adecuadas para aplicaciones en zonas de salpicaduras donde la protección catódica no es viable. Cada panel se somete a una verificación ultrasónica del espesor en tres puntos por metro cuadrado para garantizar la uniformidad, con una desviación máxima de 0,1 mm respecto al espesor nominal. Para instalaciones submarinas o de energía mareomotriz, se ofrece la certificación DNV-GL ST-0378 para conjuntos de rejillas con resistencia a la fatiga sometidos a cargas cíclicas de las olas.

Resistencia al deslizamiento y rendimiento de tracción

El patrón de los puntales antideslizantes está optimizado para ofrecer tracción en superficies propensas al crecimiento de algas, derrames de aceite o acumulación de hielo. Las aberturas en forma de rombo, con una distancia entre ejes de 46 mm en la dirección de las barras portantes y de 16 mm en la dirección de las barras transversales, crean una superficie abierta del 60 % que permite el paso del agua, el barro y los organismos marinos sin obstrucciones. Este diseño reduce el riesgo de resbalones en un 35 % en comparación con las alternativas de placa maciza, tal y como se documenta en ensayos internos según la norma ISO 14122-2 para plataformas de acceso. Las barras portantes están espaciadas a 30 mm entre centros, con barras transversales soldadas a intervalos de 50 mm mediante una soldadura en filete de 1,5 mm según AWS D1.1/D1.1M, lo que garantiza la continuidad estructural bajo cargas puntuales. Para aplicaciones criogénicas en terminales marítimas de GNL, la rejilla se puede suministrar en acero inoxidable 304L con una energía de impacto Charpy con muesca en V de 27 J a -196 °C, según la norma ASTM A262. Los acabados superficiales incluyen acabado de fábrica para el aluminio, 2B o 2D para el acero inoxidable, y galvanizado en caliente con un aspecto gris mate para el acero al carbono, todos ellos estables a los rayos UV y resistentes a la decoloración tras 10 000 horas de envejecimiento acelerado según la norma ASTM G154.

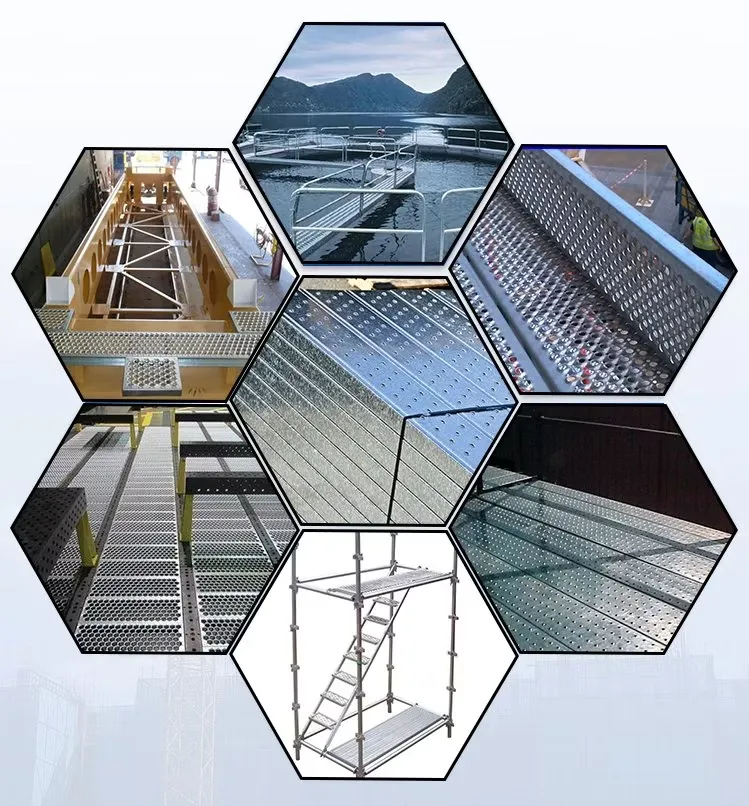

Aplicaciones e industrias

En el sector del petróleo y el gas en alta mar, la rejilla Grip Strut para plataformas marinas se utiliza en las cubiertas de helicópteros, los soportes de tuberías y las pasarelas de acceso del personal en plataformas fijas y FPSO. Por ejemplo, en una plataforma típica de 12 pozos en el mar de la China Meridional, se especifica una rejilla de acero inoxidable 316L con un espesor de 4,0 mm para las vías de acceso principales, con el fin de soportar cargas vivas de 200 kg/m² y velocidades de viento de 150 km/h, según la norma API RP 2A-WSD. El diseño autodrenante evita la acumulación de agua que podría provocar corrosión bajo el aislamiento (CUI) en las tuberías adyacentes, mientras que el patrón de alta tracción reduce las tasas de incidentes en áreas donde los fluidos hidráulicos o los lodos de perforación crean superficies resbaladizas. Las pruebas de carga según la norma ASME BTH-1 para bases de pescantes confirman que la rejilla puede soportar 1,5 veces la capacidad nominal sin deformación permanente, con un factor de seguridad de 3:1 frente al límite elástico. En las plataformas de colectores submarinos, se utiliza rejilla de aluminio de 2,5 mm de espesor para las plataformas de acceso de buzos, donde la reducción de peso es fundamental para su despliegue desde buques de apoyo.

Instalaciones de energía eólica marina

Las instalaciones de energía eólica marina utilizan esta rejilla para las plataformas de transición, las plataformas de acceso a las torres de los aerogeneradores y las pasarelas de las subestaciones. En los cimientos de un aerogenerador de 6 MW situado en el mar Báltico, se ha instalado una rejilla de aluminio 5083 de 3,0 mm de espesor en la plataforma de desembarque de embarcaciones, donde debe soportar olas de hasta 4 metros de altura y cargas de hielo de 50 kN/m² según la norma DNV-OS-J101. El aluminio ligero reduce en un 15 % la capacidad de elevación de la grúa necesaria durante la instalación, mientras que la resistencia a la corrosión elimina la necesidad de repintado periódico, lo que supone un ahorro estimado de 2000 € por turbina a lo largo de una vida útil de 20 años. Para las plataformas internas de monopilón, se utiliza rejilla de acero al carbono galvanizado en caliente de 5,0 mm de espesor para los soportes de las escaleras de cables, con una capacidad de carga de 300 kg/m² y una deflexión inferior a 3 mm a plena carga. La rejilla se corta a radios personalizados para adaptarse al interior de las torres circulares, con tolerancias de ±2 mm en los bordes curvos, lo que garantiza un ajuste perfecto contra la pared de la torre para evitar la fatiga inducida por la vibración.

Transporte marítimo y construcción naval

Entre las aplicaciones en el transporte marítimo y la construcción naval se incluyen las rampas de transbordadores, las pasarelas de los buques portacontenedores y las cubiertas de piscina de los cruceros. En un buque portacontenedores de 300 metros que opera en rutas transpacíficas, se instala una rejilla de acero inoxidable 316L de 4,0 mm de espesor en las pasarelas de la cubierta principal para soportar las cargas concentradas de los cierres giratorios y las barras de amarre de los contenedores, con una capacidad nominal de 500 kg por punto según la norma ISO 1496-1. La superficie abierta de la rejilla reduce la resistencia al viento en un 20 % en comparación con las placas de acero macizo, lo que mejora la eficiencia del combustible en un 0,5 % en travesías largas. En los astilleros, la rejilla se utiliza para las plataformas de dique seco y el acceso a las rampas de varada, donde debe soportar los medios de chorro abrasivo y las chispas de soldadura sin degradarse. En los buques de pasajeros, se utiliza rejilla de aluminio de 2,0 mm de espesor en los bordes de las piscinas y las cubiertas soláriums, con una resistencia al deslizamiento de 0,9 según la norma ASTM F1679, superando el mínimo de 0,5 exigido para zonas húmedas. El recubrimiento en polvo resistente a los rayos UV, probado según la norma ASTM D4587 durante 2.000 horas, mantiene la estabilidad del color bajo la luz solar tropical, con una retención del brillo del 85 % tras cinco años.

¿Por qué elegir la rejilla Leading Top Union para Grip Strut en plataformas marítimas?

Leading Top Union suministra rejillas Grip Strut para plataformas marítimas con certificaciones que cumplen las normas internacionales más exigentes en materia de fabricación naval y offshore. La certificación ISO 3834-2 sobre calidad de la soldadura garantiza que todas las soldaduras de los travesaños se realicen con un espesor de garganta de 1,5 mm, verificado mediante ensayos de macro-grabado según la norma ISO 17639 en cada lote de producción. El cumplimiento de la clase de ejecución EN 1090-2 EXC3 garantiza la trazabilidad desde los números de lote de la materia prima hasta la inspección final, con ensayos mecánicos según la norma EN 10025-2 para el acero al carbono y la norma EN 485-2 para el aluminio. Para los grados de acero inoxidable, se proporcionan certificados de fábrica según la norma EN 10204 Tipo 3.1, que incluyen análisis de composición química y propiedades de tracción. La certificación AWS D1.1 para soldadura estructural cubre todos los ensamblajes de acero inoxidable y acero al carbono, con soldadores cualificados según la norma AWS D1.6 para procedimientos específicos de acero inoxidable. Cada panel está marcado con un número de serie único, el grado del material y la capacidad de carga, lo que garantiza una trazabilidad completa para los contratistas EPC que realizan auditorías de control de calidad (QA/QC).

Capacidades de fabricación y control de calidad

La planta de fabricación de Suzhou cuenta con prensas punzonadoras CNC capaces de producir patrones de orificios y geometrías de paneles a medida, con tolerancias de ±0,5 mm en la distancia entre orificios y de ±1,0 mm en las dimensiones totales. Para proyectos de plataformas marinas que requieran tamaños no estándar, se pueden fabricar paneles de hasta 1200 x 3000 mm con espesores de 2,0 mm a 6,0 mm, utilizando aluminio 6061-T6 o acero inoxidable dúplex 2205 para obtener mayores relaciones resistencia-peso. Las pruebas de carga se realizan en una máquina de ensayo universal de 100 toneladas según la norma ASTM E8/E8M, midiendo la deflexión en tres puntos mediante sensores LVDT. Para aplicaciones críticas en cuanto a fatiga, se ofrecen datos de la curva S-N según la norma DNV-RP-C203 para uniones soldadas, con una clase de fatiga FAT 80 para las uniones entre barras de apoyo y barras transversales. El sistema de gestión de la calidad incluye una inspección visual al 100 % según la norma ISO 5817 para detectar defectos de soldadura, con criterios de aceptación que limitan el socavado a 0,5 mm y la porosidad a 1 mm de diámetro. Se comprueba el espesor del recubrimiento de todos los productos galvanizados utilizando un medidor de inducción magnética según la norma ISO 2178, con un mínimo de 85 μm en material de 3 mm.

Asistencia técnica y experiencia en proyectos internacionales

Para las empresas internacionales de EPC que gestionan proyectos de energía eólica marina, petróleo y gas o construcción naval, se proporcionan paquetes de documentación técnica que incluyen cálculos estructurales según el Eurocódigo 3 o la norma AISC 360, manuales de instalación y programas de mantenimiento. El equipo de ingeniería puede diseñar planos de rejillas para plataformas curvas, peldaños de escaleras y cubiertas de zanjas, con análisis de elementos finitos (FEA) según ANSYS para casos de carga complejos, como las cargas de aterrizaje de helicópteros (hasta 20 kN por rueda) o las reacciones de los estabilizadores de grúas (hasta 100 kN por punto). Los plazos de entrega para los tamaños estándar son de 4 a 6 semanas a partir de la confirmación del pedido, con producción acelerada disponible para reparaciones de emergencia en instalaciones marítimas. Se ofrece asistencia técnica in situ para la instalación, incluyendo especificaciones de par de apriete para los elementos de fijación (normalmente 20 Nm para pernos de acero inoxidable M10) y procedimientos de reparación de soldaduras según la norma AWS D1.1. Con más de 15 años de experiencia en el suministro de rejillas marinas para proyectos en 30 países, Leading Top Union garantiza el cumplimiento de las normativas locales, como la NORSOK S-002 para proyectos en la plataforma continental noruega o las directrices de la HSE del Reino Unido para plataformas del Mar del Norte. Póngase en contacto con nuestro equipo técnico de ventas para obtener un presupuesto específico para su proyecto y asesoramiento sobre la selección de materiales en función de las condiciones ambientales y los requisitos de carga de su plataforma.

Opciones de materiales disponibles

Solicitar un presupuesto al fabricante

Introduce tus datos y te enviaremos un presupuesto para la rejilla Grip Strut para plataformas marítimas, incluyendo los gastos de envío a tu ubicación.
