Rejilla de aluminio Grip Strut

Descripción general del producto

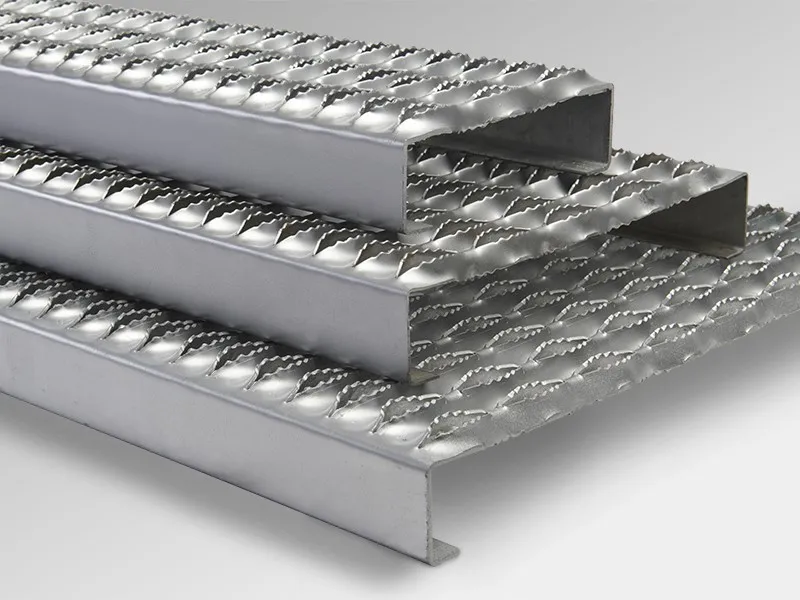

La rejilla de aluminio con travesaños de Leading Top Union está diseñada para entornos industriales exigentes en los que la reducción de peso, la resistencia a la corrosión y la seguridad son fundamentales. Fabricada con aleaciones de aluminio 5052-H32 o 3003-H14, esta rejilla ofrece una densidad de aproximadamente 2,68 g/cm³, más o menos un tercio de la del acero al carbono, lo que permite reducciones significativas en la carga muerta estructural y en la mano de obra de instalación. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 x 16 mm, proporcionan resistencia al deslizamiento en ambas direcciones y permiten un drenaje eficaz de líquidos y residuos. Disponible en espesores de 2,0 mm a 4,0 mm, con tamaños de panel estándar que incluyen 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm, la rejilla cumple los requisitos dimensionales de plataformas, pasarelas y cubiertas de zanjas en instalaciones de petróleo y gas, petroquímicas y eólicas marinas.

Resistencia a la corrosión y propiedades de los materiales

La capa de óxido natural del aluminio 5052-H32 proporciona una resistencia inherente a la corrosión sin necesidad de galvanizado en caliente ni pintura, lo que elimina los costes de mantenimiento de los recubrimientos a lo largo de su vida útil. En ensayos cíclicos de niebla salina según la norma ASTM B117, el aluminio 5052-H32 no presenta picaduras significativas tras 1.000 horas, superando al acero al carbono pintado en entornos costeros y de procesamiento químico. Para aplicaciones que requieren una mayor resistencia, el 5052-H32 ofrece una resistencia a la tracción mínima de 215 MPa y un límite elástico de 160 MPa, mientras que el 3003-H14 proporciona 150 MPa de resistencia a la tracción y 125 MPa de límite elástico, lo que lo hace adecuado para pasarelas y suelos de entrepisos de uso ligero. Las pruebas de capacidad de carga confirman que una rejilla de 3,0 mm de espesor con una luz de 600 mm soporta hasta 280 kg de carga concentrada con una deflexión inferior a 5 mm, cumpliendo con los requisitos de carga de la norma OSHA 1910.23 y la norma EN 1991-1-1 para plataformas industriales.

Características térmicas y de seguridad

La conductividad térmica del aluminio, de 237 W/m·K, evita la acumulación de hielo en instalaciones de almacenamiento en frío y entornos árticos, lo que reduce el riesgo de resbalones sin necesidad de elementos de calefacción eléctricos. La característica de no generar chispas del aluminio, verificada mediante el ensayo de punto de inflamación ASTM D-56, hace que esta rejilla sea apta para atmósferas explosivas de las Zonas 1 y 2 de ATEX en refinerías, plantas químicas e instalaciones de manipulación de cereales. En el proceso de fabricación se cumplen los requisitos de calidad de la norma ISO 3834-2 para la soldadura por fusión de materiales metálicos, lo que garantiza una alineación uniforme del patrón de orificios y una planitud de ±1,5 mm en un ancho de 1220 mm. Cada panel se desbarba y se inspecciona para detectar bordes afilados, cumpliendo con las normas ASME B30.20 para dispositivos de elevación por debajo del gancho, lo que garantiza una manipulación segura durante la instalación.

Aplicaciones e industrias

En las operaciones de exploración y producción (upstream) y de transporte (midstream) del sector del petróleo y el gas, se especifica el uso de rejillas de aluminio con travesaños de sujeción para las pasarelas de las plataformas marinas, las vías de acceso a las cubiertas de helicópteros y las plataformas de las antorchas, donde el ahorro de peso reduce los requisitos de acero estructural hasta en un 30 %. En el caso de una pluma de antorcha típica de 50 metros, la sustitución de las rejillas de acero por rejillas de aluminio de 3,0 mm reduce la carga muerta en aproximadamente 1 200 kg, lo que permite utilizar elementos de soporte más pequeños y ahorrar en los cimientos. La resistencia a la corrosión de la rejilla elimina el mantenimiento del recubrimiento en zonas de salpicaduras y entornos con sulfuro de hidrógeno; los datos de campo muestran que no se han producido fallos relacionados con la corrosión tras 8 años en instalaciones del Golfo de México. Los contratistas EPC de los proyectos de Chevron, Shell y ExxonMobil especifican habitualmente rejillas de aluminio para los módulos de superficie con el fin de cumplir los presupuestos de peso y reducir los requisitos de elevación de las grúas.

Plataformas de energía eólica marina

Las plataformas de energía eólica marina utilizan rejillas de aluminio con travesaños antideslizantes para las plataformas de acceso a las turbinas, las pasarelas de las piezas de transición y los soportes de las bandejas de cables. La elevada resistencia a la fatiga del material bajo cargas cíclicas, combinada con un módulo de elasticidad de 69 GPa, garantiza un rendimiento a largo plazo en entornos marinos dinámicos. En una turbina eólica marina típica de 8 MW, se instalan aproximadamente 200 m² de rejilla por cimentación, y el aluminio proporciona una reducción de peso del 60 % en comparación con el acero, lo cual es fundamental para minimizar las cargas sobre los pilotes de cimentación. Se cumplen las normas DNV-GL-OS-E101 para estructuras marinas y la clase de ejecución EN 1090-2 EXC3 para componentes soldados, lo que garantiza el cumplimiento de las normas europeas de energía eólica marina. La capa de óxido natural previene la corrosión galvánica cuando se aísla adecuadamente de las subestructuras de acero mediante almohadillas de neopreno o arandelas de nailon.

Minería y tratamiento de minerales

Las instalaciones mineras y de procesamiento de minerales especifican el uso de rejillas de aluminio con travesaños de sujeción para pasarelas situadas sobre celdas de flotación, tanques de espesamiento y puntos de transferencia de cintas transportadoras, donde la resistencia química y las propiedades anti-chispas son esenciales. En operaciones de lixiviación de cobre con concentraciones de ácido sulfúrico de hasta el 10 %, el aluminio 5052-H32 presenta índices de corrosión inferiores a 0,1 mm/año, en comparación con los 0,5 mm/año del acero galvanizado. El área abierta de la rejilla, de aproximadamente el 60 %, permite el paso de la luz y la ventilación, lo que reduce la condensación y mejora la visibilidad de los trabajadores en espacios confinados. Para aplicaciones de minería subterránea, los paneles ligeros se transportan fácilmente a través de pozos estrechos y se instalan sin necesidad de maquinaria de elevación pesada, lo que reduce el tiempo de instalación en un 40 % en comparación con las rejillas de acero. Se realizan ensayos de resistencia al fuego según la norma ASTM E119, manteniendo la integridad estructural durante 60 minutos en condiciones estándar de exposición al fuego.

Instalaciones de generación de energía

Las instalaciones de generación de energía, incluidas las centrales de carbón, gas natural y nucleares, utilizan rejillas de aluminio con travesaños de sujeción para el suelo de las plataformas de las turbinas, las pasarelas de las torres de refrigeración y las plataformas de las salas de baterías. La conductividad térmica del material evita la formación de hielo en las plataformas exteriores en climas fríos, lo que elimina la necesidad de utilizar productos químicos descongelantes que pueden corroer las estructuras de acero. En las centrales nucleares, la baja sección transversal de absorción de neutrones del aluminio lo hace adecuado para las plataformas de acceso al edificio del reactor donde no se requiere blindaje contra la radiación. Se cumplen los requisitos de garantía de calidad de la norma ASME NQA-1 para aplicaciones relacionadas con la seguridad nuclear, con una trazabilidad completa de la composición química de la aleación y las propiedades mecánicas según la norma ASTM B209. En el caso de las centrales de turbina de gas de ciclo combinado, la rejilla soporta cargas concentradas de hasta 4,0 kN/m² para el personal de mantenimiento y los equipos, cumpliendo con la norma IEC 61936-1 para instalaciones eléctricas.

¿Por qué elegir Leading Top Union para las rejillas de aluminio Grip Strut?

Leading Top Union cuenta con una planta de fabricación de 15 000 m² en Suzhou (China), con una capacidad de producción anual superior a los 200 000 m² de rejillas de aluminio. La certificación ISO 3834-2 garantiza un riguroso control de calidad en todos los procesos de soldadura y fabricación, con procedimientos documentados para la trazabilidad de los materiales, la inspección dimensional y los ensayos de carga. Cada lote de producción se somete a pruebas de composición química mediante espectrometría de emisión óptica según la norma ASTM E1251, y las propiedades mecánicas se verifican mediante ensayos de tracción según la norma ASTM E8. Se mantiene una tasa de muestreo aleatorio del 3 % para la planitud y la alineación del patrón de orificios, con límites de tolerancia de ±1,0 mm para la longitud del panel y ±0,5 mm para la anchura, lo que supera los estándares del sector para rejillas de precisión.

Asistencia técnica y fabricación a medida

El equipo de ingeniería ofrece asistencia técnica para el cálculo de cargas, la optimización de luces y el detallado de uniones, basándose en la norma AISC 360-16 para el diseño de estructuras de acero y en la norma EN 1999-1-1 para estructuras de aluminio. Se ofrecen servicios de fabricación a medida, que incluyen entallado, recorte y taladrado, para adaptarse a la estructura de acero existente, lo que reduce las modificaciones in situ y los costes de instalación. Para proyectos que requieran certificación de terceros, se mantienen colaboraciones con DNV-GL, Lloyd’s Register y TÜV SÜD para la homologación de tipo y la inspección específica de cada proyecto. El sistema de gestión de la calidad incluye especificaciones de procedimientos de soldadura (WPS) homologadas según la norma AWS D1.1 para aluminio, con certificaciones de soldadores válidas para todas las posiciones. Los plazos de entrega para los tamaños de paneles estándar son de 15 a 20 días laborables a partir de la confirmación del pedido, con producción urgente disponible para el mantenimiento de paradas de emergencia.

Suministro global y control de calidad

Las rejillas de aluminio con travesaños de sujeción se suministran a contratistas EPC y usuarios finales en 30 países, con un embalaje de exportación que cumple con las normas de tratamiento térmico de la NIMF 15 para cajas de madera. El equipo de logística coordina el envío consolidado para reducir los costes de transporte, con una capacidad típica de 1.200 m² por contenedor de 20 pies para paneles de tamaño estándar. Se proporcionan certificados de ensayo de materiales según la norma EN 10204 Tipo 3.1, que confirman la composición de la aleación, las propiedades mecánicas y el cumplimiento dimensional. Para proyectos que requieran garantías ampliadas, se ofrecen garantías de resistencia a la corrosión de 10 años basadas en la clasificación ambiental según la norma ISO 12944-2. Póngase en contacto con el equipo técnico de ventas en sales@leadingtopunion.com para obtener presupuestos específicos para su proyecto, tablas de carga o paneles de muestra para su ensayo y homologación.
