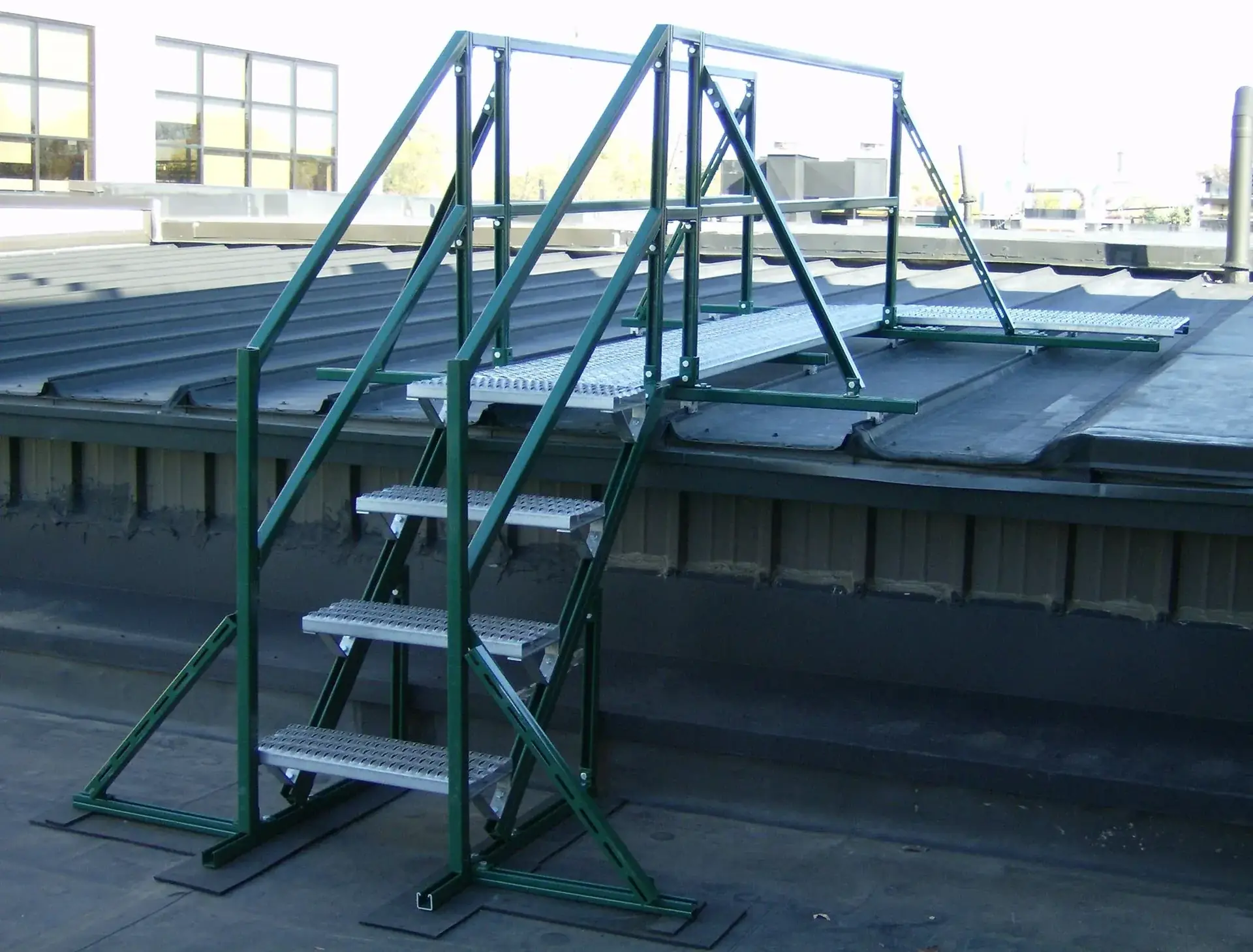

Grip Strut Rejilla para pasarelas de tejado

Descripción general del producto

Grip Strut Las rejillas para pasarelas de tejado son una solución estructural de seguridad diseñada para el acceso permanente a zonas elevadas en instalaciones industriales y comerciales. Fabricadas en acero al carbono, acero galvanizado, acero inoxidable (304/316L) o aluminio (5083-H116), estas rejillas presentan un patrón de orificios perforados en forma de rombo con unas dimensiones estándar de 46 x 16 mm, lo que proporciona una superficie antideslizante que supera los requisitos de la norma OSHA 1910.22 para superficies de trabajo y tránsito. Su diseño abierto y autolimpiante evita la acumulación de residuos, hielo y agua, lo que mantiene una tracción segura en todas las condiciones meteorológicas. Disponibles en espesores de 2,0 mm a 5,0 mm, con tamaños de panel estándar que incluyen 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, estas rejillas pueden soportar cargas concentradas de hasta 500 kg en un vano de 600 mm para un espesor de 3 mm, verificado mediante análisis de elementos finitos según la norma EN 1993-1-1 (Eurocódigo 3).

La integridad estructural de la rejilla Grip Strut se valida mediante rigurosas pruebas que cumplen con las normas de resistencia al fuego ASTM E119 y los protocolos de gestión de la calidad ISO 9001:2015. Para aplicaciones en pasarelas de tejados, la opción de aluminio ligero de la rejilla (densidad de 2,7 g/cm³) reduce la carga muerta hasta en un 60 % en comparación con las alternativas de acero, lo cual resulta fundamental para la rehabilitación de tejados existentes con una capacidad de carga limitada. El tratamiento de superficie galvanizado en caliente, aplicado según la norma ASTM A123/A123M, proporciona un recubrimiento mínimo de zinc de 85 micras para el acero al carbono, lo que garantiza la resistencia a la corrosión en entornos exteriores con exposición a los rayos UV y rangos de temperatura de -40 °C a 120 °C. Los aceros inoxidables de los grados 304 y 316L están disponibles para instalaciones costeras o en plantas químicas donde se requiere resistencia al cloruro, y el 316L ofrece un índice de resistencia a la corrosión por picaduras (PREN) superior a 25.

Integración con sistemas de soporte para tejados

Grip Strut La rejilla está diseñada para integrarse a la perfección con los sistemas estándar de soporte para pasarelas de tejado, incluidos los pedestales fijos y ajustables, las placas de base y las placas de transición. La separación entre barras de apoyo de la rejilla, de 46 mm de centro a centro, garantiza la compatibilidad con los clips y elementos de fijación estándar del sector, lo que reduce el tiempo de instalación en aproximadamente un 30 % en comparación con las soluciones a medida. Cada panel se fabrica con una tolerancia máxima de ±1,5 mm en longitud y anchura según la norma ISO 2768-m, lo que garantiza un ajuste uniforme entre los distintos paneles. Para proyectos que requieran capacidades de carga específicas, se proporcionan tablas de carga certificadas basadas en combinaciones de luz y espesor, con factores de seguridad de 1,5 para cargas estáticas y de 2,0 para cargas dinámicas, según las directrices de la norma ASME B30.20. El área abierta del 62 % permite el drenaje y la ventilación naturales, evitando el estancamiento de agua que puede provocar la degradación de la membrana del tejado.

Aplicaciones e industrias

En el sector del petróleo y el gas, las rejillas Grip Strut se instalan en las pasarelas de los tejados de las refinerías para permitir el acceso a recipientes a presión, intercambiadores de calor y chimeneas de quema. En una importante refinería de la costa del Golfo, unas rejillas de acero galvanizado de 3 mm con una luz de 600 mm soportaron cargas concentradas de 450 kg durante las operaciones de mantenimiento, superando los requisitos de la norma API 650 para el acceso a los tejados. El diseño autodrenante evita la acumulación de hidrocarburos y agua, lo que reduce el riesgo de resbalones en entornos con lluvias frecuentes o lavados. Para las plataformas marítimas, se suministran rejillas de acero inoxidable 316L con un espesor de 4 mm y paneles de 400 x 2440 mm, probadas según la norma DNV-OS-E101 para entornos marinos, lo que proporciona resistencia a la corrosión en condiciones de niebla salina con una prueba mínima de 5000 horas de niebla salina según la norma ASTM B117.

Aplicaciones en energía eólica marina y minería

Las instalaciones de energía eólica marina utilizan rejillas de aluminio Grip Strut para las pasarelas de las góndolas de las turbinas y las piezas de transición, donde la reducción de peso es fundamental. En un proyecto reciente para un parque eólico marino de 8 MW en el Mar del Norte se utilizaron rejillas de aluminio 5083-H116 con un espesor de 2,5 mm y paneles de 300 x 1220 mm, lo que redujo el peso total de las pasarelas en un 55 % en comparación con el acero, al tiempo que se mantuvo una capacidad de carga de 350 kg con una luz de 500 mm. La resistencia a los rayos UV y las propiedades anti-chispas de la rejilla cumplen con las normas DNV-GL-ST-0378 para estructuras marítimas. En las operaciones mineras, se utilizan rejillas de acero al carbono de alta resistencia de 5 mm con galvanizado en caliente en las pasarelas de las galerías de transporte y en los techos de las salas de trituración, soportando cargas concentradas de hasta 700 kg con una luz de 800 mm, con un factor de seguridad de 2,5 según la norma AS 1657-2018 para plataformas industriales.

Instalaciones de generación de energía y petroquímicas

Las instalaciones de generación de energía, incluidas las centrales de turbinas de gas de ciclo combinado y las unidades de carbón, utilizan rejillas Grip Strut para el acceso al techo de las calderas y las pasarelas de la cubierta de las turbinas. En una central de carbón de 600 MW situada en el Medio Oeste, unas rejillas galvanizadas de 3 mm con paneles de 600 x 2440 mm proporcionaron un acceso seguro a 50 trabajadores durante el mantenimiento anual, soportando temperaturas de hasta 80 °C procedentes de las tuberías de vapor adyacentes. El área abierta del rejillón, del 62 %, permite la disipación del calor, evitando el estrés térmico en la membrana del techo. En las plantas petroquímicas, se suministran rejillones de acero inoxidable 304 con un espesor de 4 mm para las pasarelas del techo de los reactores, sometidos a ensayo según la norma ASTM G48 para la resistencia a la corrosión por picaduras en entornos clorados. Para aplicaciones de construcción naval, se utilizan rejillas de aluminio de 2,5 mm en los techos de los tanques de los buques metaneros, que cumplen los requisitos de Lloyd's Register para superficies antideslizantes y resistencia al fuego según el Código FTP de la OMI, Parte 2.

¿Por qué elegir la rejilla Leading Top Union para las pasarelas de tejado Grip Strut?

Leading Top Union suministra rejillas Grip Strut fabricadas con certificación ISO 3834-2 para la calidad de la soldadura, EN 1090-2 EXC3 para la ejecución de estructuras de acero y AWS D1.1 para los procedimientos de soldadura. La planta de Suzhou opera con prensas punzonadoras CNC que alcanzan tolerancias en el patrón de orificios de ±0,2 mm, lo que garantiza una resistencia al deslizamiento uniforme en todos los paneles. Para proyectos de pasarelas en tejados, se proporcionan informes de ensayos de carga certificados según las normas EN 1993-1-1 y ASTM E119, con datos trazables hasta los números de fusión del material y los lotes de producción. El control de calidad incluye una inspección visual al 100 % según la norma ISO 8501-1 para la preparación de la superficie y ensayos de partículas magnéticas según la norma ASTM E709 para la integridad de las soldaduras en rejillas de acero inoxidable y aluminio.

Fabricación a medida y asistencia técnica

Ofrecemos servicios de fabricación a medida para configuraciones de pasarelas de tejado no estándar, incluyendo rejillas curvas para tejados abovedados, aberturas para el paso de tuberías y paneles cónicos para superficies inclinadas de hasta 15 grados. El equipo de ingeniería realiza cálculos estructurales según la norma ASCE 7-22 para cargas de viento y nieve, garantizando el cumplimiento de las normativas locales de construcción para sistemas de acceso a tejados. Para proyectos internacionales, las rejillas se suministran con el marcado CE según la norma EN 1090-1 y el Reglamento de Productos de Construcción (CPR) 305/2011, junto con certificados de materiales según la norma EN 10204 Tipo 3.1. Los plazos de entrega para los tamaños estándar son de 3 a 4 semanas a partir de la confirmación del pedido, con producción acelerada disponible para proyectos de mantenimiento de emergencia. Se han suministrado más de 50 000 metros cuadrados de rejillas Grip Strut a empresas EPC en 30 países, con una tasa de entrega puntual del 98,5 % en los últimos cinco años.

Instrucciones de instalación y recomendaciones de mantenimiento

La asistencia técnica incluye orientación sobre la instalación in situ de los sistemas de pasarelas para cubiertas, lo que abarca los valores adecuados de par de apriete de los elementos de fijación (normalmente entre 20 y 30 Nm para las abrazaderas M8 según la norma EN 1993-1-8) y los requisitos relativos a las juntas de dilatación (entre 3 y 5 mm por cada 6 m de longitud de panel). Se proporcionan recomendaciones de mantenimiento basadas en las condiciones ambientales, incluidas inspecciones anuales de los recubrimientos galvanizados en entornos industriales según la norma ASTM A123/A123M. Para las rejillas de acero inoxidable en entornos costeros, se recomienda la pasivación según la norma ASTM A967 para mantener la resistencia a la corrosión. Los precios son competitivos para pedidos al por mayor de más de 500 paneles, con descuentos por volumen de hasta un 15 % para el acero al carbono y un 10 % para el aluminio. Póngase en contacto con el equipo técnico de ventas en info@leadingtopunion.com para obtener cálculos de carga específicos para su proyecto, tamaños personalizados y paquetes de certificación adaptados a los requisitos de las pasarelas de tejado.

Opciones de materiales disponibles
