Rejilla de acero al carbono Grip Strut

Descripción general del producto

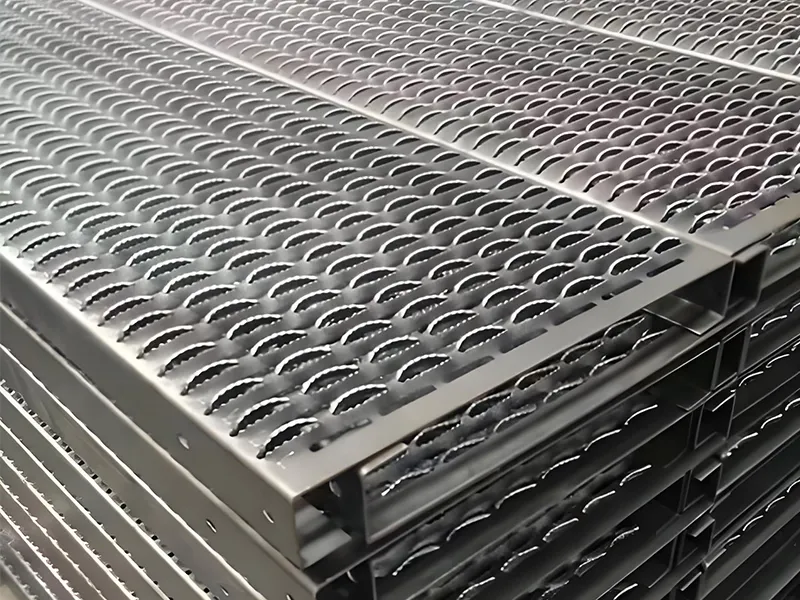

La rejilla de acero al carbono con travesaños de Leading Top Union está diseñada para plataformas estructurales, pasarelas y cubiertas de zanjas en las que la eficiencia en la carga y el ahorro de material son criterios de diseño fundamentales. Fabricadas a partir de bobinas de acero al carbono laminado en caliente Q235B, ASTM A36 o SS400, cada panel se somete a un proceso de punzonado de precisión que crea las características aberturas en forma de rombo de 46 mm x 16 mm. Este patrón maximiza la relación resistencia-peso al eliminar el material no estructural, al tiempo que conserva la rigidez transversal necesaria para soportar cargas concentradas de hasta 500 kg en un vano de 600 mm con un espesor de 3,0 mm. El área abierta de aproximadamente el 65 % permite un rápido drenaje de líquidos y residuos, lo que reduce el riesgo de resbalones en entornos húmedos, como torres de refrigeración y fosas de drenaje.

Gama de espesores y dimensiones estándar

Las rejillas de acero al carbono con travesaños de sujeción están disponibles en seis espesores diferentes, desde 2,0 mm hasta 6,0 mm, lo que permite adaptar con precisión el coste del material a las necesidades estructurales. Las dimensiones estándar de los paneles son 240 mm x 1220 mm, 300 mm x 1220 mm, 400 mm x 2440 mm y 600 mm x 6000 mm, con tamaños personalizados cortados a medida según la separación entre barras de apoyo y la disposición de los soportes de su proyecto. El material cumple con la norma EN 10025-2 para acero estructural y puede suministrarse con acabado de fábrica o con una capa de imprimación aplicada en taller que cumple con las normas SSPC-SP6 de limpieza por chorro comercial. Para proyectos que requieran resistencia a la corrosión en entornos interiores con humedad controlada, la superficie de acero al carbono sin tratar puede recubrirse in situ con imprimaciones epoxi, de poliuretano o ricas en zinc, según el plan de protección contra la corrosión del prescriptor.

Resistencia al deslizamiento e integridad estructural

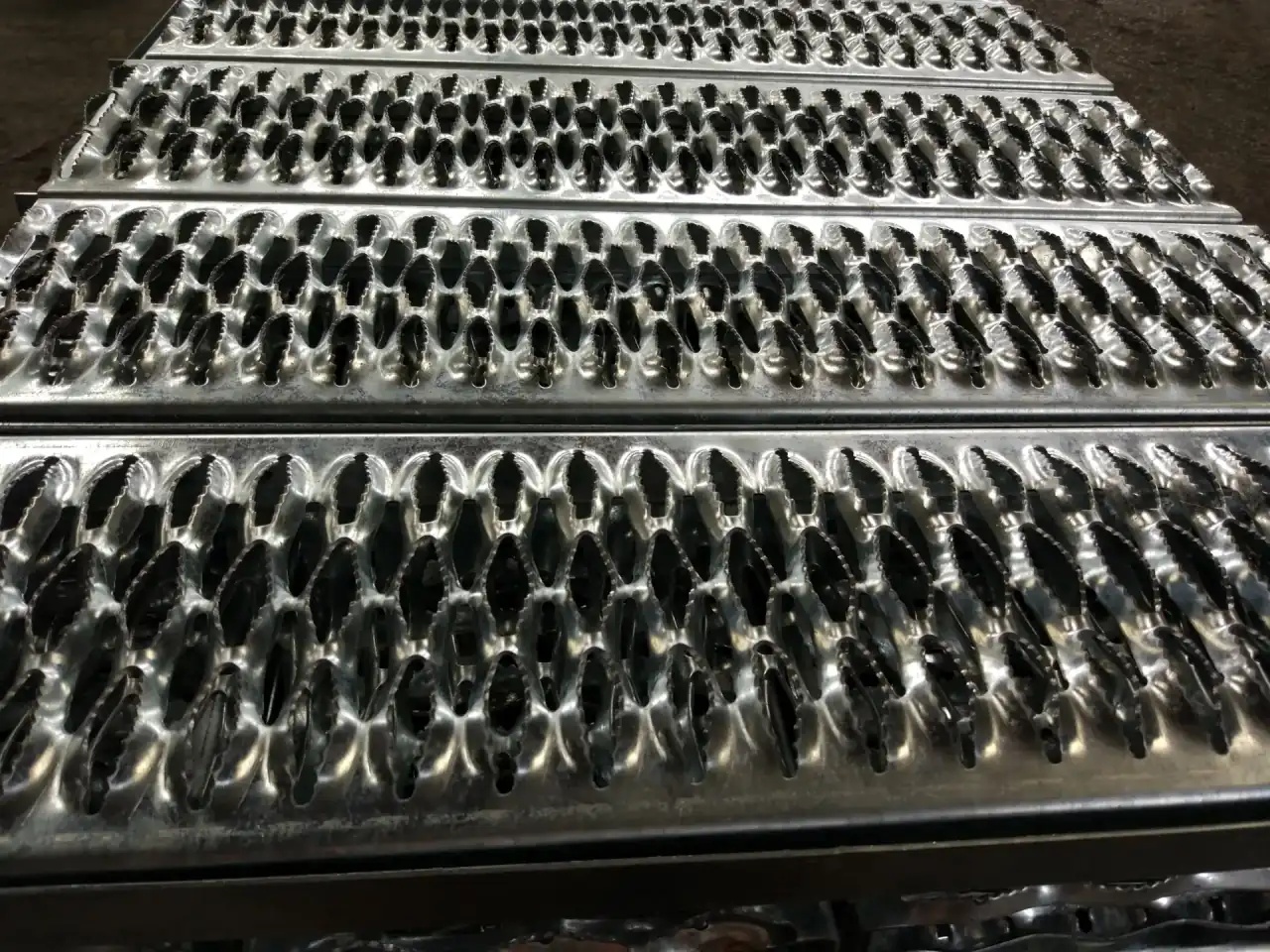

El diseño de los puntales de sujeción incorpora bordes dentados en las barras de apoyo, lo que proporciona un coeficiente de fricción superior a 0,6 según las pruebas realizadas conforme a la norma ASTM F1679 en condiciones secas. Esto supera las recomendaciones mínimas de resistencia al deslizamiento de la OSHA para superficies de tránsito industrial. Las aberturas en forma de rombo se perforan con un espesor mínimo de alma de 2,0 mm entre los orificios, lo que garantiza la integridad estructural bajo las cargas cíclicas típicas del tránsito peatonal y de los vehículos de mantenimiento ligero. Los procesos de fabricación mantienen tolerancias de planitud de ±2,0 mm en una longitud de 1220 mm y tolerancias de anchura de ±3,0 mm para los paneles estándar, cumpliendo los requisitos dimensionales de la clase de ejecución EN 1090-2 EXC3 para componentes estructurales en instalaciones industriales.

Rendimiento térmico y trazabilidad

Las características de expansión térmica se ajustan al coeficiente estándar del acero al carbono, de 12,0 × 10⁻⁶ /°C, lo que permite calcular con precisión la separación en tramos continuos de más de 6 metros. La superficie abierta de la rejilla reduce las fuerzas de empuje del viento sobre las pasarelas elevadas en aproximadamente un 40 % en comparación con las placas macizas, un factor crítico para los módulos de cubierta de instalaciones marítimas y las estructuras de tuberías petroquímicas. Cada panel está marcado con el tipo de material, el espesor y el número de fusión para garantizar una trazabilidad total, lo que cumple con los requisitos de documentación de calidad para los contratistas EPC que trabajan bajo sistemas de gestión de calidad ISO 9001:2015. La composición del acero al carbono (0,18 % de carbono máximo para Q235B) garantiza una excelente soldabilidad sin precalentamiento para espesores de hasta 6,0 mm cuando se utilizan electrodos E7018 según el código de soldadura estructural AWS D1.1.

Aplicaciones e industrias

En las refinerías de petróleo y gas, las rejillas de acero al carbono con travesaños de sujeción se utilizan como superficies de paso principales en las estructuras de tuberías, las plataformas de los recipientes y las vías de acceso a las chimeneas de quema. Las opciones de espesor de 3,0 mm y 4,0 mm se especifican habitualmente para las áreas principales de proceso en las que se requiere el acceso del personal para el manejo de válvulas y la lectura de instrumentos. Un panel típico de 600 mm x 6000 mm que pesa aproximadamente 45 kg puede ser manipulado por dos trabajadores sin equipo de elevación mecánico, lo que reduce el tiempo de instalación en bastidores de tuberías congestionados. El patrón de rombos abiertos evita la acumulación de líquidos de hidrocarburos y permite que los sistemas de rociado de agua contra incendios alcancen los niveles inferiores, una consideración importante para las instalaciones diseñadas según las normas de protección contra incendios API 650 y NFPA 30.

Rendimiento de alta resistencia en operaciones mineras

Las operaciones de minería y procesamiento de minerales utilizan rejillas de acero al carbono de 5,0 mm y 6,0 mm de espesor para aplicaciones de alta resistencia, como plataformas de alimentación de trituradoras, pasarelas de cintas transportadoras y suelos de estaciones de cribado. El espesor de 6,0 mm soporta cargas concentradas superiores a 800 kg en un vano de 600 mm, lo que resulta suficiente para el personal de mantenimiento que transporta herramientas y piezas de recambio. En entornos de minería subterránea, donde la humedad relativa puede alcanzar el 90 %, las rejillas de acero al carbono suelen galvanizarse en caliente tras su fabricación, de acuerdo con la norma ASTM A123, para garantizar una vida útil de más de 20 años. El tamaño de la abertura de 46 mm x 16 mm permite el paso de partículas finas de mineral y lodo de perforación, evitando así la acumulación que podría provocar riesgos de resbalones o añadir carga muerta a la estructura de soporte.

Reducción de la carga eólica en la generación de energía

Las instalaciones de generación de energía, incluidas las centrales de carbón, gas natural y biomasa, utilizan rejillas de acero al carbono con travesaños de sujeción para las plataformas de las turbinas, las pasarelas de acceso a las calderas y las plataformas de distribución de las torres de refrigeración. El 65 % de superficie abierta de la rejilla reduce la carga del viento sobre las estructuras elevadas en aproximadamente un 35 % en comparación con la chapa estriada, un factor significativo para las instalaciones al aire libre expuestas a vientos de tifones o huracanes, según la norma ASCE 7-22. Para las zonas de manipulación de carbón, las opciones de espesor de 2,0 mm y 2,5 mm ofrecen soluciones económicas para pasarelas de servicio ligero y peldaños de escaleras donde la carga principal es el tráfico peatonal (normalmente 2-3 kN/m²). La soldabilidad del material permite realizar modificaciones in situ para adaptarse a tuberías, conductos y elementos estructurales existentes sin necesidad de herramientas especiales ni procedimientos de soldadura precalificados.

Cumplimiento normativo en la construcción naval y el sector offshore

Las aplicaciones en la construcción naval y en el sector offshore se benefician del cumplimiento por parte de las rejillas de acero al carbono con puntales de sujeción de las normas de DNV-GL para el diseño estructural de unidades offshore. Los paneles de 3,0 mm y 4,0 mm se utilizan para pasarelas interiores, plataformas de sala de máquinas y cubiertas de módulos de alojamiento, donde el entorno controlado limita el riesgo de corrosión. El ahorro de peso de la rejilla, de aproximadamente un 40 % en comparación con la chapa de acero maciza, reduce el peso en vacío del buque, lo que mejora directamente la eficiencia del combustible y la capacidad de carga. Para los astilleros que trabajan según los requisitos SOLAS de la OMI, la rejilla abierta permite que los sistemas de detección y extinción de incendios funcionen eficazmente en múltiples niveles de cubierta. Cada panel se suministra con bordes biselados para evitar lesiones al personal y daños a los cables o mangueras durante las operaciones de instalación y mantenimiento.

Resistencia química en plantas de procesamiento

Las plantas de procesamiento petroquímico y químico especifican rejillas de acero al carbono con travesaños de sujeción para zonas de contención secundaria, bases de bombas y plataformas de muelles de carga donde pueden producirse derrames de productos químicos, aunque no de forma continua. El sustrato de acero al carbono puede recubrirse con sistemas de epoxi-novolac o de éster de vinilo, lo que proporciona resistencia química al ácido sulfúrico (hasta una concentración del 50 %) y a la sosa cáustica (hasta una concentración del 25 %) a temperatura ambiente. Para instalaciones en interiores con una humedad controlada inferior al 60 % de humedad relativa, la superficie con acabado de fábrica ofrece una vida útil adecuada de entre 5 y 8 años antes de que sea necesario realizar un repintado de mantenimiento. Las aberturas de 46 mm x 16 mm de la rejilla permiten la inspección visual de las tuberías y los equipos subyacentes sin necesidad de retirar paneles, lo que reduce los costes de inspección para las instalaciones que operan bajo los programas PSM (Gestión de la Seguridad de los Procesos) de la OSHA.

¿Por qué elegir la rejilla de acero al carbono Grip Strut de Leading Top Union?

Leading Top Union cuenta con una planta de producción de 12 000 metros cuadrados en Suzhou (China), equipada con líneas de punzonado automatizadas capaces de producir 2000 metros cuadrados de rejillas de acero al carbono con travesaños de sujeción por turno. Los procesos de fabricación están certificados según la norma ISO 3832-4 para la soldadura por fusión de materiales metálicos, la norma EN 1090-2 EXC3 para la ejecución de estructuras de acero y la norma AWS D1.1 para la soldadura estructural. Estas certificaciones se verifican mediante auditorías anuales realizadas por TÜV Rheinland y SGS, lo que garantiza que cada panel que sale de nuestra fábrica cumple los requisitos dimensionales, de materiales y de mano de obra especificados por los contratistas EPC internacionales. El laboratorio de control de calidad realiza ensayos de tracción según la norma ASTM E8, ensayos de dureza según la norma ASTM E18 y análisis químicos según la norma ASTM E415 en cada lote de producción, y se proporcionan certificados de conformidad con cada envío.

Opciones de espesor rentables y programa de existencias

Se ofrece la gama de espesores más amplia del sector —de 2,0 mm a 6,0 mm en incrementos de 0,5 mm—, lo que permite a los ingenieros de compras optimizar el coste del material en función de los requisitos estructurales sin sobreespecificar. En el caso de un panel típico de 3,0 mm, el coste por metro cuadrado es aproximadamente un 35 % inferior al de una rejilla de aluminio equivalente y un 60 % inferior al del acero inoxidable 304, lo que convierte al acero al carbono en la opción más económica para proyectos a gran escala en los que se controla la exposición a la corrosión. El programa de stock estándar mantiene más de 500 toneladas de bobinas de Q235B y A36 en espesores de 2,0 mm a 6,0 mm, lo que permite plazos de entrega de 10 a 15 días laborables para los tamaños de panel estándar. Se pueden producir tamaños personalizados de hasta 6000 mm de longitud en un plazo de 20 días laborables, con corte por láser disponible para patrones de orificios no estándar o detalles de los bordes.

Asistencia técnica y validación de la capacidad de carga

El equipo técnico proporciona tablas de luces y cargas calculadas según la norma EN 1993-1-1 (Eurocódigo 3) y la norma ASCE 7-22, lo que le permite seleccionar el espesor y la configuración de luz óptimos para sus condiciones de carga específicas. Por ejemplo, un panel de 3,0 mm con una luz de 600 mm soporta una carga concentrada de 500 kg con una deflexión inferior a 3,0 mm (L/200), cumpliendo los requisitos de aptitud para el servicio de la mayoría de las normas industriales. También se ofrece validación mediante análisis de elementos finitos (FEA) para configuraciones no estándar, como bordes en voladizo o disposiciones de apoyos irregulares, sin coste adicional para proyectos de más de 500 metros cuadrados. Este apoyo de ingeniería ayuda a las empresas EPC a reducir el riesgo de diseño y a evitar costosas modificaciones in situ durante la construcción.

Capacidades logísticas y de entrega a nivel mundial

La logística y la gestión de la cadena de suministro se optimizan gracias a la colaboración con las principales compañías navieras que operan desde los puertos de Shanghái y Ningbo, situados a menos de 100 km de la fábrica de Suzhou. Se ofrecen los términos de comercio internacional FOB, CIF y DDP con toda la documentación necesaria, incluyendo el conocimiento de embarque, la lista de embalaje, el certificado de origen y los informes de ensayo de los materiales. Para proyectos que requieran entregas por fases, la producción puede almacenarse en el almacén hasta 90 días sin cargo por almacenamiento, liberando los envíos de acuerdo con su calendario de construcción. Nuestra experiencia en exportación abarca más de 40 países, con entregas exitosas a proyectos de petróleo y gas en Oriente Medio, operaciones mineras en Sudamérica y centrales eléctricas en el Sudeste Asiático. Póngase en contacto con nuestro equipo de ventas de ingeniería en sales@leadingtopunion.com para solicitar un presupuesto para su próxima necesidad de rejillas de acero al carbono con puntales de sujeción.

Aplicaciones

Solicitar un presupuesto al fabricante

Introduzca sus datos y le enviaremos un presupuesto para la rejilla de acero al carbono Grip Strut, incluyendo los gastos de envío a su domicilio.
