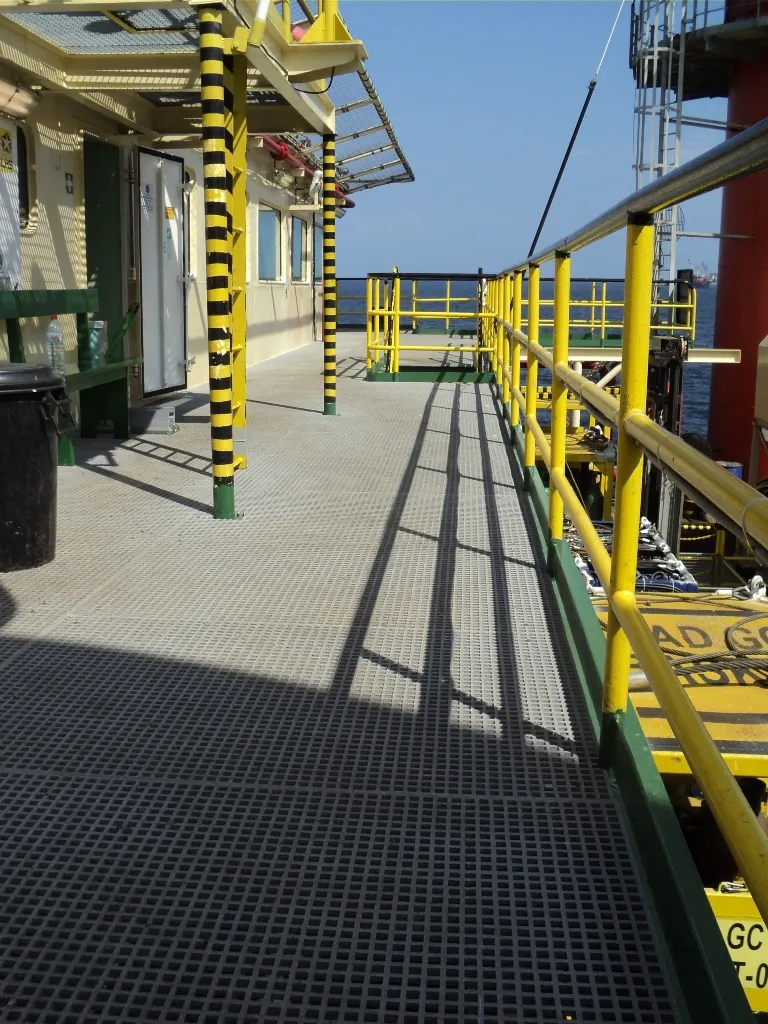

Grip Strut Rejilla para plataformas marítimas

Descripción general del producto

Grip Strut La rejilla para plataformas marítimas está diseñada para satisfacer las rigurosas exigencias de los entornos marinos, donde la integridad estructural y la seguridad del personal son imprescindibles. Fabricada en acero inoxidable 316L como opción estándar, esta rejilla ofrece una resistencia excepcional a la corrosión por picaduras y en hendiduras en atmósferas ricas en cloruro, con un PREN (índice de resistencia a la corrosión por picaduras) superior a 24. Las aberturas perforadas en forma de rombo, de 46 x 16 mm, proporcionan una superficie autolimpiante que evita la acumulación de residuos, al tiempo que mantiene un área abierta mínima del 65 % para un drenaje eficiente. Cada panel se fabrica con tolerancias de ±1,5 mm en longitud y ±0,8 mm en anchura, lo que garantiza un ajuste preciso en cubiertas de plataformas, pasarelas y entrepisos.

Validación del comportamiento estructural

El comportamiento estructural se valida mediante análisis de elementos finitos (FEA) y ensayos de carga física según las normas ASTM E3400 y EN 1993-1-1. Un panel de 3,0 mm de espesor con una luz de 600 mm soporta una carga concentrada de 500 kg con una deflexión inferior a L/200, mientras que las opciones de 4,0 mm y 5,0 mm soportan cargas dinámicas de hasta 750 kg y 1000 kg, respectivamente. La rejilla está diseñada para soportar fuerzas de impacto de olas de hasta 25 kPa y aceleraciones de la plataforma de 0,5 g, habituales en condiciones marítimas adversas. En las variantes de acero al carbono, el galvanizado en caliente según la norma ASTM A123 alcanza un espesor mínimo de recubrimiento de 85 micras, lo que prolonga la vida útil a más de 20 años en zonas de corrosión C5-M, tal y como se definen en la norma ISO 9223.

Geometría de la superficie de alta tracción

La geometría de la superficie de alta tracción, con bordes dentados en cada barra de apoyo, alcanza un coeficiente de fricción de 0,8 en seco y de 0,6 en mojado, superando los requisitos de la norma OSHA 1910.22 y NORSOK S-002 en materia de resistencia al deslizamiento. Esto resulta fundamental para las plataformas de aterrizaje de helicópteros, las pasarelas de las estructuras de tuberías y las vías de acceso a las plataformas de turbinas, donde puede haber aceite, líquido hidráulico o hielo. El diseño autodrenante elimina el agua estancada, reduciendo el riesgo de corrosión y la acumulación de peso debida a la humedad atrapada. Los rangos de temperatura abarcan de -40 °C a 400 °C para el acero inoxidable, lo que lo hace adecuado para aplicaciones criogénicas cerca de zonas de procesamiento de GNL y zonas de alta temperatura adyacentes a chimeneas de escape.

Aplicaciones e industrias

Producción de petróleo y gas en alta mar

En la producción de petróleo y gas en alta mar, la rejilla Grip Strut se utiliza en los módulos de superficie, las plumas de quema y las zonas de almacenamiento de equipos submarinos. Para una plataforma de superficie típica de 20 000 toneladas, se necesitan entre 1200 y 1800 metros cuadrados de rejilla para pasarelas, peldaños de escaleras y suelos de entrepisos. La rejilla soporta cargas estáticas del personal (250 kg/m² según la norma ISO 14122-2) y cargas dinámicas procedentes de grúas y equipos vibratorios. En el Mar del Norte británico, las plataformas que operan a profundidades de entre 150 y 300 metros utilizan rejillas de acero inoxidable 316L para cumplir los requisitos de una vida útil de 35 años según los criterios de fatiga de la norma DNV-OS-C101.

Instalaciones de energía eólica marina

Las instalaciones de energía eólica marina, incluidas las turbinas de base fija y las turbinas flotantes, utilizan rejillas Grip Strut para las plataformas de transición, las cubiertas de acceso a la góndola y las pasarelas de los buques de servicio. Una turbina eólica marina de 15 MW suele requerir entre 80 y 120 m² de rejilla con una capacidad nominal de 5 kN/m² para cargas vivas y 3 kN para cargas puntuales, según la norma IEC 61400-3-1. La rejilla debe soportar 10⁷ ciclos de carga debidos a vibraciones inducidas por las olas a frecuencias de 0,1-1,0 Hz. Para las plataformas eólicas flotantes se especifican variantes de la aleación de aluminio 5083-H116, que pesan un 40 % menos que el acero, con el fin de reducir la masa de la parte superior y mantener al mismo tiempo la resistencia a la corrosión en las zonas de salpicaduras.

Refinerías petroquímicas y terminales de GNL

Las refinerías petroquímicas y las terminales de GNL instalan rejillas Grip Strut en las estructuras de soporte de tuberías, las estaciones de compresión y los muelles de carga. En una refinería de 200 000 bpd, las rejillas cubren entre 3000 y 5000 m² de pasarelas elevadas, con un espesor de 4,0 mm especificado para las zonas de tráfico intenso cercanas a las columnas de fraccionamiento. La rejilla resiste derrames químicos, incluidos el ácido sulfúrico (pH 1-2) y la sosa cáustica (pH 12-14), cuando está fabricada en acero inoxidable 904L o en grados dúplex como el S31803. Para aplicaciones criogénicas de GNL a -162 °C, el acero inoxidable 304L conserva una resistencia al impacto superior a 27 J a -196 °C según la norma ASTM A240, lo que garantiza un acceso seguro alrededor de los tanques de almacenamiento y los vaporizadores.

Construcción naval y obras marítimas

Los sectores de la construcción naval y marítima especifican el uso de rejillas Grip Strut para cubiertas de buques, plataformas de salas de máquinas y módulos de alojamiento en alta mar. Un buque FPSO (plataforma flotante de producción, almacenamiento y descarga) de 300 metros requiere entre 2.500 y 4.000 m² de rejilla para las zonas de proceso, las plataformas de helicópteros y las estaciones de botes salvavidas. La rejilla cumple los requisitos de clasificación de Lloyd's Register y ABS en materia de resistencia al fuego (clasificación A-60 cuando se combina con recubrimientos intumescentes) e integridad estructural bajo olas de tormenta de 15-20 metros con una periodicidad de 100 años. Los tamaños personalizados de hasta 600 x 2440 mm reducen las uniones soldadas y el tiempo de instalación en un 30 % en comparación con los paneles estándar.

¿Por qué elegir la rejilla Leading Top Union para la plataforma marítima Grip Strut?

Capacidades de fabricación y certificaciones

Leading Top Union cuenta con una planta de fabricación de 15 000 m² en Suzhou, con certificación ISO 3834-2 en materia de calidad de soldadura, EN 1090-2 EXC3 para la ejecución de estructuras de acero y AWS D1.1 para especificaciones de procedimientos de soldadura. Grip Strut Las rejillas se fabrican en líneas de prensado automatizadas con una precisión de punzonado CNC de ±0,5 mm, lo que garantiza patrones de orificios uniformes y la alineación de las barras portantes. Cada lote se somete a una inspección externa según la norma ASTM A380 para el acabado superficial y la certificación EN 10204 Tipo 3.1 para la trazabilidad del material. Se mantiene una tasa de entrega puntual del 98 % para proyectos offshore, con plazos de entrega de 4 a 6 semanas para pedidos estándar de acero inoxidable.

Protocolos de control de calidad y pruebas

El sistema de gestión de la calidad incluye ensayos de niebla salina según la norma ASTM B117 durante 1.000 horas en muestras de acero inoxidable, con el fin de verificar que no se produce óxido rojo. Los ensayos de carga se realizan en una máquina de ensayos universal de 200 toneladas con medición de la deflexión mediante sensores LVDT con una precisión de ±0,01 mm. Se proporcionan tablas de carga certificadas para cada combinación de espesor y luz, calculadas según las normas EN 1990 y AISC 360-16. Para aplicaciones marítimas críticas, se ofrece la certificación NORSOK M-650 para proveedores de materiales y la homologación DNV-GL para rejillas utilizadas en zonas críticas para la seguridad. Los ingenieros prestan asistencia en los cálculos estructurales y en los planos de fabricación a medida en formatos 2D AutoCAD y 3D SolidWorks.

Experiencia en proyectos y colaboraciones con el sector

Grip Strut Se suministran rejillas a contratistas EPC como McDermott, Saipem y TechnipFMC para proyectos en el Golfo de México, el Mar del Norte y el Sudeste Asiático. Entre las entregas recientes se incluyen 1.800 m² de rejillas de acero inoxidable 316L para un módulo superior de una FPSO de 60.000 toneladas en Brasil, que cumplen con las normas N-1338 de Petrobras en materia de resistencia al deslizamiento y protección contra la corrosión. Para un parque eólico marino de 1,2 GW en Taiwán, se suministraron 2.400 m² de rejillas de aluminio con un espesor de 5,0 mm, certificadas para una vida útil de 25 años en zonas propensas a los tifones. El equipo técnico presta apoyo en las pruebas de aceptación en fábrica (FAT) y proporciona manuales de instalación con procedimientos de soldadura según la norma AWS D1.6 para acero inoxidable.

Opciones de personalización y asistencia técnica

Flexible surface treatments beyond standard hot-dip galvanizing are available, including duplex coatings (zinc-rich primer plus polyurethane topcoat) for C5-M environments, and electropolishing for 316L to achieve Ra < 0.5 µm surface finish for hygienic zones. Custom hole patterns are available with opening sizes from 30x12mm to 60x20mm to meet specific drainage or light transmission requirements. The engineering team provides free load-span calculations and 3D BIM models (Revit and IFC formats) for integration into project digital twins. Contact the technical sales team at sales@leadingtopunion.com for a project-specific quotation and material certification package.
