Grip Strut Rejilla para entreplantas de almacén

Descripción general del producto

Grip Strut La rejilla para entrepisos de almacenes es una solución de suelo estructural diseñada para satisfacer las dos exigencias de capacidad de carga y eficiencia operativa en entornos de almacenamiento de alta densidad. Fabricada en acero al carbono, acero galvanizado, acero inoxidable o aluminio, esta rejilla presenta un patrón de perforaciones en forma de rombo (46 x 16 mm de serie) que proporciona una superficie abierta de aproximadamente el 65 %. Este diseño abierto es fundamental para mantener un flujo de agua sin obstrucciones de los rociadores hacia los niveles inferiores, cumpliendo directamente con los requisitos del código contra incendios NFPA 13 para estructuras de entrepisos. La rejilla está disponible en espesores de 2,0 mm a 5,0 mm, con tamaños de panel estándar que incluyen 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, todos fabricados con tolerancias de ±1,5 mm por metro lineal según la norma ISO 2768-m.

Superficie antideslizante y capacidad de carga

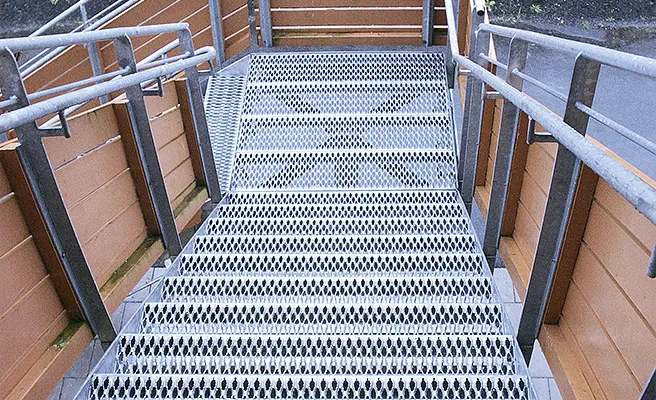

La superficie antideslizante de la rejilla Grip Strut se consigue gracias a un patrón dentado en los bordes de cada barra de soporte, lo que proporciona un coeficiente de fricción superior a 0,6 según la norma ASTM F1679, incluso en presencia de polvo o humedad propios de un almacén. Esto garantiza un pisado seguro para el personal que lleva calzado estándar con puntera de acero o de material compuesto mientras maneja transpaletas y carretillas de mano. La capacidad de carga se verifica mediante análisis de elementos finitos (FEA) y ensayos físicos: un panel de 3,0 mm de espesor con una luz de 600 mm soporta una carga concentrada de 500 kg con una deflexión inferior a 2,0 mm, muy por debajo del límite L/200 especificado por la norma EN 1991-1-1 para entreplantas. Para aplicaciones más pesadas, los paneles de 5,0 mm pueden soportar cargas concentradas de hasta 800 kg en el mismo vano, lo que los hace adecuados para el tráfico de transpaletas con cargas dinámicas de hasta 1200 kg.

Eficiencia de la ventilación y la instalación

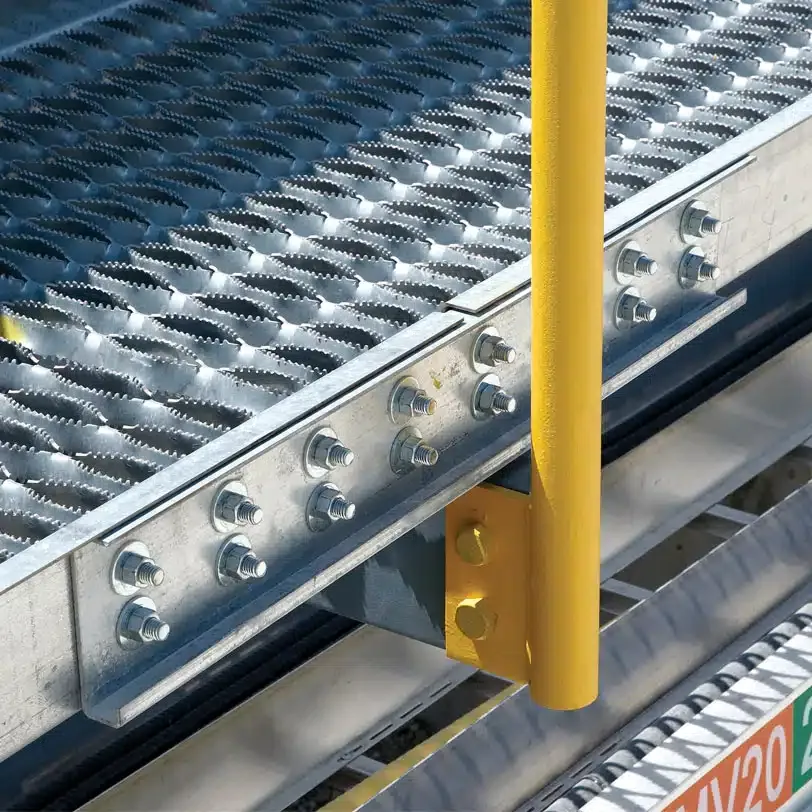

La ventilación a través de las aberturas de la rejilla favorece la circulación natural del aire, lo que reduce la acumulación de humedad y mitiga los riesgos de condensación en los almacenes donde se guardan productos sensibles a la temperatura. Este flujo de aire pasivo puede reducir el consumo energético de los sistemas de climatización entre un 10 % y un 15 % en espacios climatizados, tal y como se documenta en los estudios de caso de la norma ASHRAE 62.1 para instalaciones de entrepisos. El método de instalación atornillada utiliza fijaciones estándar M12 o M16 (grado 8.8 o superior) en la estructura del entrepiso con un límite elástico mínimo de 355 MPa según la norma EN 10025-2. Esto elimina la necesidad de soldadura, reduciendo el tiempo de instalación hasta en un 30 % en comparación con los sistemas de rejilla soldados, y permite una fácil sustitución de los paneles durante la reconfiguración. Todos los componentes de acero al carbono se someten a un galvanizado en caliente según la norma ASTM A123 con un espesor mínimo de recubrimiento de 85 micras, lo que garantiza la resistencia a la corrosión en entornos de almacén con humedad controlada durante más de 20 años.

Transmisión de la luz y diseño modular

La transmisión de luz a través de la rejilla abierta reduce la necesidad de iluminación adicional en los niveles inferiores de los entrepisos; los estudios indican una reducción del 20-25 % en las necesidades de luminarias para almacenes con alturas de techo de entre 4,5 y 6 metros. Esto se traduce en un ahorro energético anual de entre 0,08 y 0,12 dólares por pie cuadrado en costes de iluminación LED, basándose en horarios de funcionamiento habituales de 8.760 horas. El diseño modular de la rejilla permite tamaños de paneles personalizados de hasta 1.200 x 3.000 mm, adaptándose a distribuciones irregulares de entrepisos o a la presencia de columnas sin necesidad de cortes in situ. Cada panel está desbarbado y con los bordes redondeados con un radio mínimo de 1,5 mm, lo que evita lesiones durante la manipulación y la instalación. Para aplicaciones de almacenamiento en frío hasta -20 °C, las variantes de acero inoxidable (304 o 316L) mantienen la resistencia al impacto según la norma ASTM E23, con valores de muesca en V de Charpy superiores a 27 J a -20 °C.

Aplicaciones e industrias

En las instalaciones de transporte y distribución de petróleo y gas, la rejilla Grip Strut para entreplantas de almacenes se utiliza en zonas de almacenamiento de piezas de repuesto donde la seguridad contra incendios y la capacidad de carga son fundamentales. Una instalación típica en un centro de distribución de la Cuenca del Pérmico utiliza rejillas de acero galvanizado de 4,0 mm con una separación de 600 mm para soportar conjuntos de válvulas paletizados que pesan hasta 1.500 kg por metro cuadrado. El diseño abierto garantiza que los sistemas de extinción de incendios mantengan una cobertura total de las estanterías de almacenamiento a nivel del suelo, cumpliendo los requisitos de las normas API 2000 y NFPA 30 para zonas de almacenamiento de líquidos inflamables. El acabado galvanizado resistente a la corrosión de la rejilla soporta la exposición a los humos de diésel y a los lubricantes, con una resistencia a la niebla salina superior a 1.000 horas según la norma ASTM B117 antes de que aparezca óxido rojo.

Energía eólica marina y aplicaciones marítimas

Los centros de mantenimiento de parques eólicos marinos utilizan rejillas de aluminio Grip Strut para los entrepisos de los almacenes de repuestos situados cerca de entornos costeros. La rejilla de aleación de aluminio 5083-H116 de 2,5 mm ofrece un ahorro de peso del 40 % en comparación con el acero, lo que reduce la carga estructural sobre las estructuras de entrepisos existentes, al tiempo que soporta cargas de carretillas de mano de hasta 300 kg. Las propiedades anti-chispas de la rejilla son fundamentales a la hora de almacenar materiales de reparación de palas compuestas y paquetes de baterías de iones de litio para buques de servicio. Cada panel cuenta con la certificación DNV-GL SE-0442 para entornos marinos, con una tasa de corrosión inferior a 0,1 micras al año en pruebas de niebla salina. La superficie abierta permite la ventilación natural para evitar la acumulación de humedad, algo fundamental para mantener la integridad de las existencias de fibra de carbono y resina epoxi almacenadas a una temperatura de entre 18 y 22 °C.

Minería y almacenamiento para uso intensivo

Las explotaciones mineras de Australia Occidental utilizan rejillas de acero al carbono de alta resistencia de 5,0 mm Grip Strut para los entrepisos de los almacenes donde se guardan los componentes de las cintas transportadoras y las piezas de desgaste. La capacidad de carga concentrada de la rejilla, de 500 kg por cada 600 mm de luz, permite soportar pilas de cintas de goma que pesan hasta 2.000 kg por palé, con una deflexión limitada a 1,5 mm según la norma EN 1993-1-1. La superficie dentada proporciona resistencia al deslizamiento incluso cuando está recubierta de polvo mineral o lodo de perforación, manteniendo un coeficiente de fricción superior a 0,55 según la norma AS 4586. El galvanizado en caliente según la norma AS/NZS 4680, con un recubrimiento de 100 micras, garantiza una vida útil superior a 15 años en condiciones áridas pero abrasivas. El diseño abierto permite que el polvo fino se filtre a través de él, lo que reduce la frecuencia de limpieza en un 50 % en comparación con los entrepisos de chapa de acero maciza.

Sectores de la generación de energía y petroquímico

Las instalaciones de generación de energía, incluidas las centrales de turbinas de gas de ciclo combinado, instalan rejillas Grip Strut en los entrepisos de las salas de turbinas para el almacenamiento de herramientas y piezas de repuesto. La rejilla de acero inoxidable 316L de 3,0 mm soporta la exposición al vapor, los aceites lubricantes y los productos químicos de limpieza a temperaturas de hasta 80 °C sin degradarse. Las pruebas de carga según la norma ASME B30.20 confirman que la rejilla soporta cargas concentradas de 400 kg con una deformación permanente inferior a 1,0 mm tras 10 000 ciclos, lo que garantiza la fiabilidad para las actividades de mantenimiento diario. La superficie abierta facilita la disipación del calor de los equipos eléctricos almacenados debajo, reduciendo la temperatura ambiente entre 3 y 5 °C en los espacios cerrados de los entrepisos. Cada panel se corta con láser a unas dimensiones precisas con tolerancias de ±0,5 mm, lo que garantiza una integración perfecta con los sistemas de estructura de entrepisos existentes.

Las terminales de almacenamiento petroquímico utilizan rejillas Grip Strut para los entrepisos de las zonas de almacenamiento de bidones y de reenvasado de productos químicos. La rejilla galvanizada de 4,0 mm soporta el tráfico de carretillas elevadoras con cargas dinámicas de hasta 2.500 kg, con barras de soporte separadas 30 mm entre centros para evitar que se caigan tapas de bidones pequeños o herramientas. La rejilla cumple los requisitos de la norma OSHA 1910.23 para aberturas en suelos abiertos, con el patrón de rombos que limita el tamaño de los orificios a 16 x 46 mm. Las pruebas de resistencia química según la norma ASTM D543 muestran que el recubrimiento galvanizado resiste la exposición al ácido sulfúrico (concentración del 10 %) y al hidróxido de sodio (concentración del 20 %) durante 72 horas sin picaduras. La instalación atornillada permite una rápida reconfiguración cuando cambian las distribuciones de almacenamiento, y la retirada y reinstalación de los paneles lleva menos de 30 minutos por sección de 600 x 2440 mm.

¿Por qué elegir la rejilla Leading Top Union para entrepisos de almacén Grip Strut?

Leading Top Union fabrica rejillas Grip Strut para entreplantas de almacenes en nuestras instalaciones de Suzhou, con la certificación ISO 3834-2 en materia de calidad de soldadura, lo que garantiza que todas las uniones entre las barras portantes y las barras transversales cumplen las normas de la clase de ejecución EN 1090-2 EXC3. Nuestra línea de producción utiliza prensas punzonadoras CNC con una precisión posicional de ±0,2 mm, lo que permite obtener patrones de rombos uniformes en todos los paneles. Sometemos cada lote de producción a ensayos de capacidad de carga según las normas EN 1991-1-1 y ASTM E1190, con pruebas documentadas de los valores de deflexión y deformación permanente. Nuestro laboratorio de control de calidad realiza ensayos de tracción según la norma ASTM E8 en las materias primas, verificando unos límites mínimos de resistencia al rendimiento de 235 MPa para el acero al carbono y de 170 MPa para el aluminio. Estos datos se incluyen en los certificados de ensayo de materiales (MTC) que acompañan a cada envío, y son trazables hasta los informes de ensayo de fábrica.

Diseño a medida y asistencia técnica

Nuestro equipo de ingeniería ofrece asistencia en el diseño a medida de configuraciones complejas de entrepisos, incluyendo aberturas para columnas, conductos de rociadores y canalizaciones eléctricas. Utilizamos SolidWorks FEA para simular la distribución de la carga en paneles de dimensiones no estándar de hasta 1.200 x 3.000 mm, optimizando la separación y el grosor de las barras de soporte para cumplir con los requisitos de carga específicos. Por ejemplo, un proyecto reciente para una empresa de logística con sede en Singapur requería rejillas de aluminio de 2,5 mm con aberturas de 40 x 16 mm para reducir el peso y mantener al mismo tiempo una capacidad de carga concentrada de 350 kg; suministramos paneles con una reducción de peso del 15 % en comparación con los diseños estándar. Todos los paneles personalizados se fabrican con tolerancias de ±1,0 mm por metro lineal, verificadas mediante inspección con máquina de medición por coordenadas (CMM). También ofrecemos orificios de montaje pretaladrados según los patrones de pernos del cliente, lo que reduce el tiempo de instalación in situ en un 20 %.

Normas de calidad en soldadura y recubrimiento

Nuestros soldadores, certificados según la norma AWS D1.1, fabrican rejillas de acero inoxidable y aluminio siguiendo procedimientos certificados (WPS) y con cualificaciones de soldador (WPQ) específicas para cada tipo de material. En el caso de las rejillas de acero al carbono, utilizamos soldadura robotizada para la fijación de las barras transversales, logrando una profundidad de penetración constante de 1,5-2,0 mm, de acuerdo con la tabla 5.1 de la norma AWS D1.1. Esto garantiza una resistencia de la unión que supera en un 20 % el límite elástico del material base en ensayos de tracción según la norma ASTM E488. Nuestra línea de galvanizado en caliente opera con una temperatura del baño de zinc de 445-455 °C, produciendo recubrimientos que cumplen con la norma ASTM A123 con un espesor mínimo de 85 micras en rejillas de 3,0 mm. Proporcionamos informes de espesor de recubrimiento utilizando medidores de inducción magnética según la norma ASTM E376, con mediciones tomadas en cinco puntos por panel. Para los acabados pintados, aplicamos sistemas epoxi de dos capas según la norma SSPC-PS 11.00 con un espesor de película seca de 100-125 micras.

Envíos internacionales y garantía

Prestamos servicio a empresas EPC internacionales de los sectores del petróleo y el gas, la energía eólica marina, la minería y la generación de energía, y contamos con experiencia en exportaciones a más de 30 países, entre ellos Australia, Singapur, los Emiratos Árabes Unidos y Estados Unidos. Nuestro equipo de logística coordina la carga de contenedores para maximizar el número de paneles por contenedor de 40 pies, alcanzando hasta 500 metros cuadrados por envío para paneles estándar de 240 x 1220 mm. Ofrecemos entregas justo a tiempo con plazos de entrega de 4 a 6 semanas para tamaños estándar y de 8 a 10 semanas para pedidos personalizados, con envíos parciales disponibles para instalaciones de entrepisos por fases. Todos los productos cuentan con una garantía de 10 años contra defectos de fabricación, con asistencia in situ documentada por parte de nuestro equipo técnico. Póngase en contacto con nuestro departamento de ingeniería en info@leadingtopunion.com para cálculos de carga, diseños a medida o certificaciones específicas para proyectos, incluyendo el marcado CE según la norma EN 1090-1 y el UKCA para proyectos con marcado UKCA.
