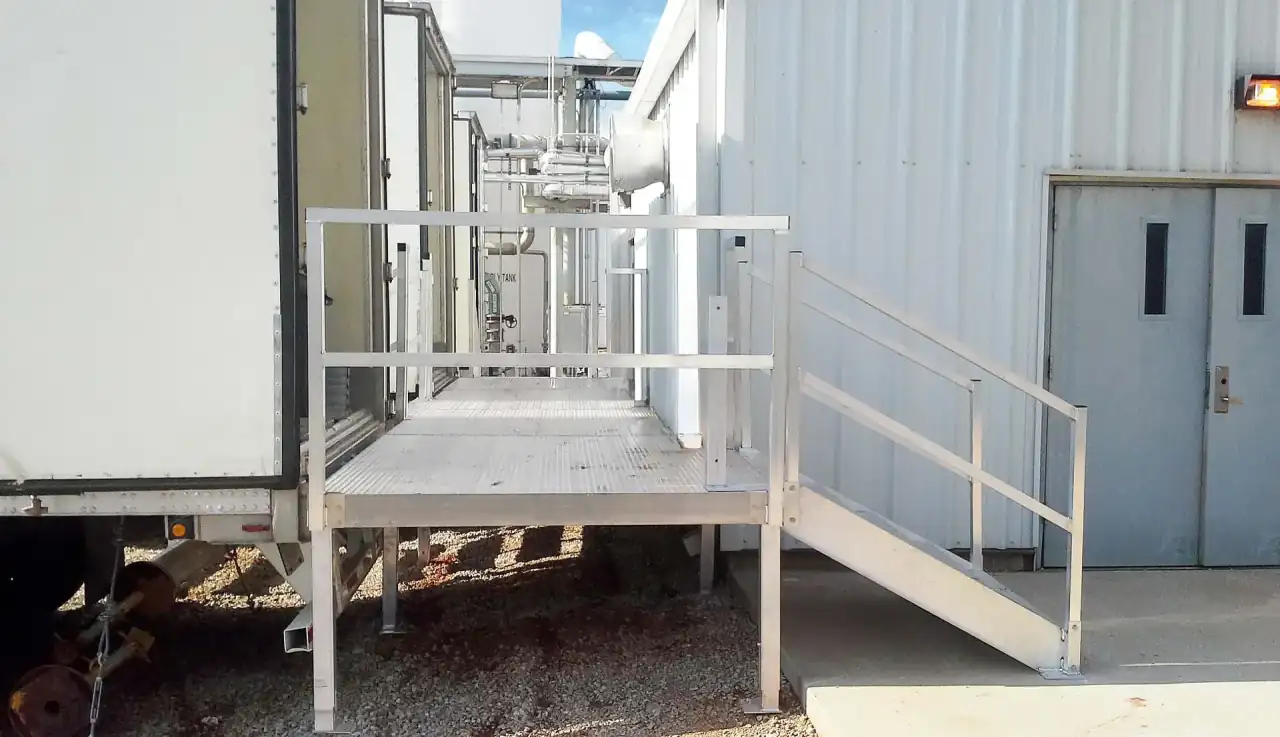

Grip Strut Rejilla para plantas químicas

Descripción general del producto

Las rejillas con puntales de sujeción para plantas químicas están diseñadas para soportar entornos corrosivos agresivos, al tiempo que mantienen su integridad estructural bajo exposición continua a ácidos, álcalis y disolventes orgánicos. En su fabricación se utilizan grados de acero inoxidable seleccionados, como el 304L, el 316L y el 904L, con la opción de acero inoxidable dúplex (UNS S31803/S32205) para entornos con concentraciones de cloruro superiores a 500 ppm. Las aberturas perforadas en forma de rombo miden 46 x 16 mm de forma estándar, lo que proporciona un 62 % de superficie abierta para el rápido drenaje de derrames químicos hacia los sistemas de contención situados debajo, reduciendo el riesgo de resbalones y evitando la acumulación de líquidos que acelera la corrosión.

Diseño de superficie antideslizante y capacidad de carga

La superficie antideslizante se consigue mediante un borde dentado conformado mecánicamente en cada barra de soporte, lo que proporciona un coeficiente de fricción superior a 0,8 según las pruebas realizadas conforme a la norma ASTM F1679, incluso cuando está recubierta con fluidos lubricantes de proceso. A diferencia de las rejillas soldadas, que crean hendiduras donde se concentran los cloruros y se inicia la corrosión por picaduras, el diseño de los puntales antideslizantes utiliza una construcción punzonada de una sola pieza sin puntos de soldadura. Esto elimina los puntos de concentración de tensiones y los focos de corrosión en hendiduras, lo que prolonga la vida útil en entornos con variaciones cíclicas de temperatura que van de -40 °C a 400 °C para los grados de acero inoxidable. Las opciones de espesor estándar incluyen 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm y 5,0 mm, con capacidades de carga concentrada de hasta 500 kg en un vano de 600 mm para un espesor de 3 mm.

Normas sobre materiales y tratamientos superficiales

La selección de materiales se ajusta a la norma ASTM A240/A240M para las placas de acero inoxidable y a la norma ASTM A36/A36M para las opciones de acero al carbono. Para entornos químicos extremos con concentraciones de ácido sulfúrico superiores al 30 % a temperaturas elevadas, se ofrecen las aleaciones Hastelloy C-276 (UNS N10276) y Monel 400 (UNS N04400), con plazos de entrega que suelen ser de 8 a 12 semanas para pedidos personalizados. Los tratamientos superficiales incluyen galvanizado en caliente según ASTM A123/A123M para el acero al carbono, acabado de fábrica para el acero inoxidable y recubrimientos epoxi especializados para aplicaciones que requieren una resistencia química adicional. Cada panel se corta con láser con tolerancias de ±1,5 mm en longitud y anchura, manteniendo la alineación del patrón de orificios dentro de ±0,5 mm en todo el panel.

Características de cumplimiento normativo y descontaminación en la fabricación

El proceso de fabricación cumple con la norma ISO 3834-2 para la soldadura por fusión de materiales metálicos, lo que garantiza una calidad constante en todos los lotes de producción. El diseño abierto facilita la limpieza y descontaminación mediante sistemas de lavado a alta presión que funcionan a 200-300 bar, sin hendiduras ocultas en las que puedan acumularse residuos químicos. Esta característica de diseño es fundamental para las plantas químicas que gestionan múltiples campañas de productos, en las que es imprescindible evitar la contaminación cruzada. Los tamaños estándar de los paneles son 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, con tamaños personalizados disponibles de hasta 1500 x 6000 mm para grandes áreas de proceso. Todos los paneles se suministran con informes de ensayo de materiales certificados según la norma EN 10204 Tipo 3.1 para pedidos de acero inoxidable y aleaciones exóticas.

Aplicaciones e industrias

En el sector de la refinería petroquímica, las rejillas con travesaños de sujeción se instalan en las plataformas de regeneración de catalizadores y en las pasarelas de las unidades de alquilación, donde las concentraciones de ácido fluorhídrico y ácido sulfúrico alcanzan el 98-100 % a temperaturas de hasta 80 °C. La rejilla de acero inoxidable 316L con un espesor de 4,0 mm ha demostrado no presentar picaduras tras 5.000 horas de ensayo de niebla salina según la norma ASTM B117, lo que la hace adecuada para refinerías costeras del Golfo de México y Oriente Medio. El diseño abierto permite que los vapores de hidrocarburos se disipen, lo que reduce el riesgo de incendio en áreas clasificadas según el artículo 500 del NEC. Los cálculos de capacidad de carga siguen la norma ASCE 7-16 para cargas vivas de 4,8 kN/m² en plataformas de mantenimiento, con una deflexión limitada a L/200 según la norma OSHA 1910.23.

Desempeño en entornos marinos y en alta mar

Los cimientos y las subestaciones de los aerogeneradores marinos utilizan rejillas con puntales de sujeción para las zonas de almacenamiento de productos químicos que contienen fluidos hidráulicos, lubricantes e inhibidores de corrosión. Soportan cargas concentradas de hasta 500 kg procedentes del personal de mantenimiento que transporta herramientas y piezas de recambio, con un factor de seguridad de 3:1 según la norma DNV-OS-E101. El acero inoxidable 316L es el estándar para las instalaciones marinas debido a su resistencia al agrietamiento por corrosión bajo tensión inducido por cloruros en atmósferas marinas con concentraciones de sal superiores a 35 000 ppm. La superficie antideslizante mantiene la tracción incluso cuando está recubierta de grasa o aceite hidráulico, lo que reduce los incidentes de resbalones y caídas hasta en un 60 % en comparación con las rejillas de barras lisas, según pruebas internas realizadas con ángulos de inclinación de 15 grados.

Aplicaciones en minería y procesamiento de minerales

Las plantas de minería y procesamiento de minerales utilizan rejillas en las pasarelas de las plataformas de lixiviación y en las zonas de extracción con disolventes, donde las concentraciones de ácido sulfúrico oscilan entre 10 y 50 g/l con niveles de pH inferiores a 2,0. Para estas aplicaciones se especifica el acero inoxidable dúplex (UNS S32205) debido a su límite elástico mínimo de 450 MPa, lo que permite reducir el espesor del material en comparación con el 316L, manteniendo al mismo tiempo una capacidad de carga equivalente. Las aberturas en forma de rombo de 46 x 16 mm de la rejilla permiten el paso de partículas finas de mineral y soluciones de proceso, evitando la acumulación que podría crear focos de corrosión localizada. Los ciclos de temperatura de -20 °C a 60 °C durante el funcionamiento estacional no afectan al rendimiento estructural, con coeficientes de expansión térmica de 16,5 µm/m °C para el acero inoxidable, compensados por juntas de dilatación estándar de 10 mm por cada 6 metros de longitud de rejilla.

Plataformas para la generación de energía y sistemas de desulfuración de gases de combustión

Las instalaciones de generación de energía, incluidas las centrales de carbón y de ciclo combinado, utilizan rejillas con puntales de sujeción para las plataformas de los sistemas de desulfuración de gases de combustión (FGD), donde hay presencia de lodos de yeso y niebla de ácido sulfúrico a temperaturas de hasta 120 °C. La rejilla de acero inoxidable 904L (UNS N08904) resiste la corrosión por picaduras en entornos con concentraciones de cloruro de hasta 2000 ppm y niveles de pH tan bajos como 1,5, cumpliendo los requisitos para aplicaciones de depuradores húmedos. La rejilla está diseñada para cargas distribuidas uniformemente de 7,5 kN/m² según la norma EN 1991-1-1, con una separación entre barras de apoyo optimizada para evitar que las herramientas caigan a través de las aberturas. Cada panel está marcado con el tipo de material, el número de lote y la capacidad de carga para garantizar la trazabilidad según los requisitos de la norma ISO 9001:2015.

¿Por qué elegir la rejilla Leading Top Union para la planta química Grip Strut?

Leading Top Union cuenta con la certificación ISO 3834-2 para soldadura por fusión, la norma EN 1090-2 EXC3 para componentes de acero estructural y la norma AWS D1.1 para especificaciones de procedimientos de soldadura, lo que garantiza que las rejillas con puntales de sujeción cumplen las normas de calidad internacionales más estrictas para aplicaciones en plantas químicas. El laboratorio de ensayos interno realiza ensayos de tracción según la norma ASTM E8, ensayos de dureza según la norma ASTM E18 y análisis de la composición química mediante espectrometría de emisión óptica para cada lote de producción. Se proporcionan informes de ensayo de materiales certificados según la norma EN 10204 Tipo 3.1 para todos los pedidos de acero inoxidable y aleaciones exóticas, con trazabilidad completa desde la acería hasta el producto acabado. Esta documentación es fundamental para los contratistas EPC que exigen el cumplimiento de planes de calidad específicos para cada proyecto.

Precisión en la fabricación y capacidad de gestión de existencias

La planta de fabricación de Suzhou cuenta con equipos de corte por láser CNC que alcanzan tolerancias de ±0,5 mm en los patrones de orificios y de ±1,5 mm en las dimensiones generales de los paneles, superando el estándar del sector de ±3 mm para productos de rejilla. Se mantiene un stock de más de 500 toneladas métricas de bobinas de acero inoxidable de los grados 304L, 316L y 904L, lo que permite plazos de entrega de 2 a 4 semanas para tamaños estándar y de 4 a 6 semanas para configuraciones personalizadas. Para proyectos urgentes de mantenimiento por parada de planta, se ofrece una producción acelerada con un plazo de entrega de 10 días para cantidades de hasta 500 metros cuadrados. Todas las rejillas se embalan con protectores de bordes y envoltura de barrera contra la humedad para envíos de exportación, cumpliendo los requisitos de tratamiento térmico de la NIMF 15 para embalajes de madera.

Servicios de asistencia técnica y diseño a medida

Se ofrece asistencia técnica para el cálculo de cargas y la selección de materiales en función de entornos químicos específicos, tomando como referencia la norma NACE MR0175/ISO 15156 en lo que respecta a la resistencia al agrietamiento por tensión bajo efecto de sulfuros en servicio ácido. Se pueden recomendar combinaciones óptimas de espesor y aleación en función de la temperatura de funcionamiento, la concentración química y la vida útil requerida, que suele ser de entre 20 y 30 años para el acero inoxidable en aplicaciones adecuadamente seleccionadas. Se ofrecen paneles de muestra gratuitos para que los clientes realicen sus propias pruebas; las muestras estándar miden 300 x 300 mm y tienen un espesor de 3,0 mm. Se ofrecen patrones de orificios y tamaños de aberturas personalizados para aplicaciones especializadas, con unos costes de configuración de herramientas a partir de 500 $ por patrón. Todos los diseños personalizados se validan mediante análisis de elementos finitos según la norma ASME BPVC, Sección VIII, Div. 2.

Gestión de la calidad y experiencia en exportación internacional

El sistema de gestión de la calidad cuenta con la certificación ISO 9001:2015, y TÜV Rheinland lleva a cabo auditorías de vigilancia anuales. Se mantiene una tasa de no conformidad inferior al 0,5 %, según los datos de producción de 2023, que ascienden a 15 000 metros cuadrados de rejillas. Para proyectos internacionales, se proporcionan paquetes completos de documentación que incluyen certificados de materiales, especificaciones de procedimientos de soldadura (WPS), cualificaciones de rendimiento de soldadores (WPQ) e informes de inspección dimensional. La experiencia en exportación abarca más de 40 países, con documentación de envío conforme a los Incoterms 2020 y a los requisitos aduaneros para equipos de plantas químicas. Se ofrece supervisión de la instalación in situ para proyectos complejos, con ingenieros disponibles para visitas a la obra en un plazo de 72 horas para asistencia de emergencia.

Opciones de materiales disponibles
