Grip Strut Rejilla para pasarelas de centrales eléctricas

Descripción general del producto

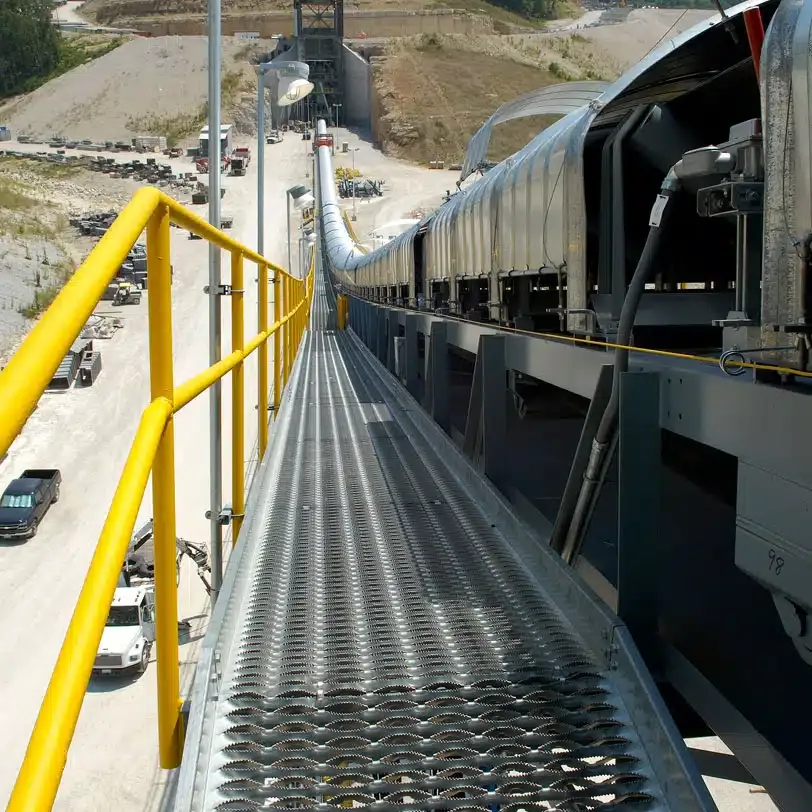

Grip Strut La rejilla para pasarelas de centrales eléctricas está diseñada para satisfacer las rigurosas exigencias de las instalaciones térmicas y de ciclo combinado, donde la seguridad, la estabilidad térmica y el drenaje son requisitos imprescindibles. Fabricadas en acero al carbono, acero galvanizado, acero inoxidable (304/316L) o aluminio, estas rejillas presentan un patrón de orificios perforados en forma de rombo (46 x 16 mm de serie) que proporciona más del 60 % de superficie abierta para el drenaje inmediato del vapor y el condensado. La superficie dentada, formada por los bordes perforados, ofrece un coeficiente de fricción superior a 0,8 en condiciones de humedad, superando los requisitos de resistencia al deslizamiento de la norma OSHA 1910.22. Disponibles en espesores de 2,0 mm a 5,0 mm, los tamaños estándar de los paneles incluyen 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, con dimensiones personalizadas de hasta 1500 x 6000 mm para grandes plataformas de calderas. La capacidad de carga alcanza los 500 kg de carga concentrada con un espesor de 3 mm en un vano de 600 mm, verificada según la norma ISO 14122-3:2016 para escaleras y pasarelas industriales.

Selección de materiales para entornos de centrales eléctricas

La selección de materiales es fundamental en entornos de centrales eléctricas. El acero al carbono con galvanizado en caliente según la norma ASTM A123 ofrece resistencia a la corrosión en zonas interiores secas cercanas a las salas de control, mientras que el acero inoxidable 316L se utiliza en zonas expuestas a las salpicaduras de las torres de refrigeración o a los puntos de inyección de productos químicos. La aleación de aluminio 6061-T6 ofrece una alternativa ligera para las pasarelas elevadas de la cubierta de la turbina, reduciendo la carga estructural hasta en un 40 % en comparación con el acero. Todos los materiales mantienen una estabilidad dimensional de ±1,5 mm por metro lineal bajo ciclos térmicos de -20 °C a 400 °C, lo que garantiza que los paneles permanezcan planos y seguros incluso cerca de las carcasas de las calderas o de las líneas de vapor. El diseño abierto evita la acumulación de polvo combustible o residuos de aceite, cumpliendo los requisitos de la norma NFPA 85 para la seguridad de calderas y sistemas de combustión. Cada panel se fabrica con orificios perforados con precisión que eliminan las rebabas afiladas mediante un proceso de desbarbado secundario, logrando un radio de borde liso de 0,5 mm como mínimo según la norma ISO 13715.

Tratamientos superficiales para un rendimiento específico en determinadas zonas

Los tratamientos superficiales se adaptan a las zonas específicas de las centrales eléctricas. El galvanizado en caliente según la norma ASTM A123 crea una capa de aleación de zinc y hierro de entre 85 y 100 micras de espesor, lo que garantiza más de 20 años de vida útil en entornos interiores con una humedad relativa inferior al 80 %. Para las pasarelas de los patios de carbón al aire libre o las zonas de desulfuración de gases de combustión, un sistema dúplex de galvanizado en caliente más recubrimiento en polvo de epoxi-poliéster (mínimo 120 micras en total) resiste niveles de pH de 2,5 a 12,0, como los que se dan en los derrames de productos químicos de los depuradores. Los paneles de acero inoxidable reciben un acabado de fábrica con una rugosidad superficial 2B (Ra ≤ 0,5 micras) para facilitar la limpieza de residuos químicos. Las pruebas de carga se realizan según la norma EN 1990:2002 (Eurocódigo 0) con un factor de seguridad de 1,5 para la capacidad de servicio y de 2,0 para los estados límite últimos. El patrón de rombos permite el paso sin obstáculos del vapor a temperaturas de hasta 180 °C y del condensado a 60 °C, evitando la acumulación de agua que podría provocar riesgos de resbalones o el crecimiento microbiano en las cuencas de las torres de refrigeración.

Aplicaciones e industrias

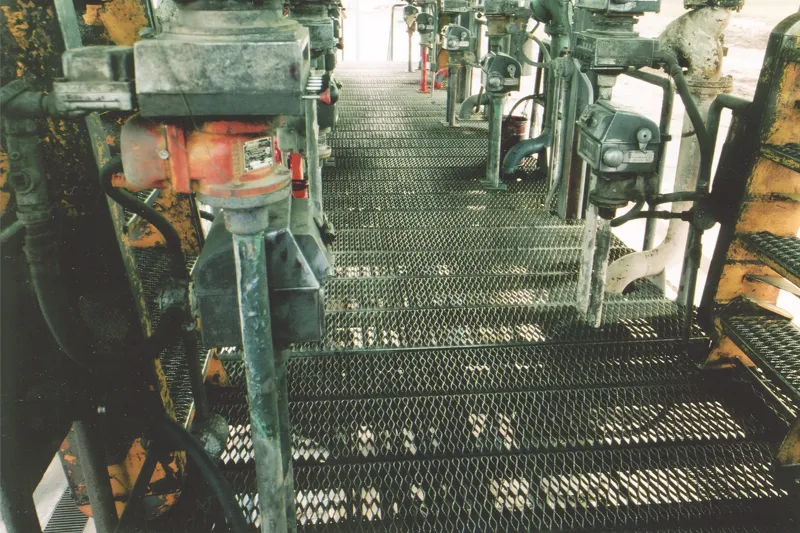

En las centrales eléctricas de carbón y gas natural, la rejilla Grip Strut se instala en las plataformas operativas de las calderas, donde las temperaturas ambientales alcanzan los 50-60 °C y son frecuentes las fugas de vapor. La superficie abierta formada por orificios en forma de rombo de 46 x 16 mm permite que el vapor se escape hacia arriba, mientras que el condensado se drena hacia abajo a un ritmo de 0,5 litros por segundo por metro cuadrado, lo que evita que el suelo resulte resbaladizo. En las pasarelas de la cubierta de las turbinas, la rejilla soporta carros de herramientas de mantenimiento que pesan hasta 300 kg y a los técnicos que transportan equipos de diagnóstico portátiles. La superficie antideslizante, con un coeficiente de fricción de 0,85 en condiciones de humedad según la norma ASTM F1679, reduce el riesgo de caídas durante las revisiones de las turbinas de vapor que se realizan cada 3-5 años. Los paneles se instalan con clips autorroscantes de acero inoxidable (grado 316) que permiten su rápida retirada y sustitución en 15 minutos por metro cuadrado, lo que minimiza el tiempo de inactividad durante las paradas programadas. Las capacidades de carga se verifican con una carga concentrada de 500 kg para paneles de acero al carbono de 3 mm de espesor en luces de más de 600 mm, con una deflexión limitada a 2 mm bajo carga de servicio según la norma ISO 14122-3.

Aplicaciones de cogeneración y biomasa

Más allá de la generación de energía convencional, estas rejillas se utilizan en instalaciones de cogeneración (CHP) y en plantas de biomasa, donde hay cenizas corrosivas y humedad. En las plantas de cogeneración, las pasarelas situadas cerca de los generadores de vapor de recuperación de calor (HRSG) están sometidas a ciclos térmicos que oscilan entre los 10 °C y los 250 °C durante los ciclos de arranque y parada. Los paneles de acero inoxidable 316L con un espesor de 2,5 mm mantienen la integridad estructural a lo largo de más de 10 000 ciclos térmicos sin fisuras por fatiga, tal y como ha sido validado mediante análisis de elementos finitos según la norma ASME BPVC, Sección VIII, División 2. El patrón de rombos evita la acumulación de cenizas procedentes de la combustión de biomasa, con una acción autolimpiante durante las purgas de vapor. Para las subestaciones de parques eólicos marinos, la rejilla de aluminio 6061-T6 (de 3,0 mm de espesor) proporciona resistencia a la corrosión en entornos marinos con exposición a la niebla salina según la norma ASTM B117, alcanzando más de 1.000 horas sin óxido rojo. Las pruebas de carga para estas aplicaciones siguen la norma DNV-GL-OS-E101 para estructuras marítimas, con factores de seguridad de 1,5 para cargas vivas y de 1,2 para cargas ambientales.

Especificaciones para plantas petroquímicas y centrales nucleares

En las centrales eléctricas de las plantas petroquímicas y refinerías, la rejilla Grip Strut se utiliza en pasarelas situadas sobre unidades de tratamiento de aminas y zonas de recuperación de azufre, donde las concentraciones de sulfuro de hidrógeno (H₂S) alcanzan valores de entre 50 y 100 ppm. El acero inoxidable 316L con acabado electropulido (Ra ≤ 0,3 micras) resiste la corrosión por tensión bajo efecto de sulfuros según NACE MR0175/ISO 15156. El diseño abierto permite la dispersión de gases, evitando la acumulación de vapores más pesados que el aire. Para los edificios auxiliares de las centrales nucleares, los paneles de rejilla se fabrican en acero al carbono con galvanizado en caliente según la norma ASTM A123 y se pintan con un recubrimiento epoxi (espesor de película seca de 300 micras) para cumplir con las normas de limpieza ANSI N45.2.6. Las capacidades de carga para aplicaciones nucleares se reducen en un 25 % para tener en cuenta los eventos sísmicos, y los paneles se someten a ensayos para soportar una aceleración horizontal de 0,5 g según la norma IEEE 344. El patrón de rombos permite el drenaje de las soluciones de descontaminación durante el mantenimiento, con caudales que superan los 2 litros por segundo por metro cuadrado para paneles de 5,0 mm de espesor. Cada panel está serializado y es trazable hasta el número de lote y el certificado de ensayo mecánico según la norma EN 10204 Tipo 3.1.

¿Por qué elegir la rejilla Leading Top Union para las pasarelas de las centrales eléctricas Grip Strut?

Leading Top Union suministra rejillas Grip Strut fabricadas conforme a la norma ISO 3834-2 de gestión de la calidad en soldadura y a la clase de ejecución EN 1090-2 EXC3 para componentes de acero estructural. La planta de Suzhou opera con prensas punzonadoras CNC que alcanzan tolerancias de posición de los orificios de ±0,3 mm y una planitud de 1 mm por cada 1000 mm de longitud, según la norma EN 10029 Clase A. Cada lote de producción se somete a ensayos mecánicos según la norma ASTM A370 para determinar la resistencia a la tracción (mínimo 370 MPa para el acero al carbono) y el límite elástico (mínimo 240 MPa). En el caso de los grados de acero inoxidable, la resistencia a la corrosión intergranular se verifica según la norma ASTM A262 Práctica E, lo que garantiza que no se produzcan grietas tras 24 horas de exposición a una solución hirviendo de sulfato de cobre. La línea de galvanizado en caliente mantiene la temperatura del baño de zinc entre 445 y 455 °C según la norma ASTM A123, alcanzando un espesor de recubrimiento de 85-100 micras en paneles de 3,0 mm. Cada panel se inspecciona con un medidor de espesor magnético según la norma ISO 2178, con una cobertura del 100 % para los pedidos críticos de centrales eléctricas.

Servicios de asistencia técnica y cálculo de cargas

El equipo técnico proporciona informes de cálculo de cargas según las normas EN 1990:2002 e ISO 14122-3:2016, incluyendo análisis de deflexión para luces de hasta 1200 mm. Para las pasarelas de centrales eléctricas que soportan equipos pesados de mantenimiento, se ofrecen paneles de acero al carbono de 5,0 mm de espesor con una capacidad de carga concentrada de 800 kg en luces de 600 mm, con una deflexión limitada a 3 mm. Se suministran paneles de dimensiones personalizadas de hasta 1500 x 6000 mm con patrones de orificios optimizados para requisitos de drenaje específicos; por ejemplo, aberturas en forma de rombo de 30 x 60 mm para zonas con alta condensación cerca de torres de refrigeración. Todos los paneles están ribeteados con marcos angulares de 25 x 25 mm según la norma EN 1090-2, soldados mediante el proceso GMAW utilizando alambre de aportación ER70S-6 para el acero al carbono o ER316L para el acero inoxidable. La calidad de la soldadura se verifica mediante inspección visual según la norma ISO 5817 Nivel B y ensayos de penetración de tintes según la norma ISO 3452 para aplicaciones críticas. La documentación de calidad incluye certificados de materiales según la norma EN 10204 Tipo 3.1, informes de inspección dimensional y certificados de ensayos de carga trazables al sistema de calidad certificado según la norma ISO 9001:2015.

Entrega a nivel mundial y asistencia en proyectos

Para las empresas EPC internacionales y los operadores de centrales eléctricas, se ofrece un servicio de entrega «justo a tiempo» con plazos de entrega de entre 4 y 6 semanas para los tamaños estándar y de entre 8 y 10 semanas para las configuraciones personalizadas. El embalaje para la exportación incluye cajas de madera conformes con la norma ISPM 15 con refuerzos internos para evitar el movimiento de los paneles durante el transporte, y cada caja está etiquetada con etiquetas específicas del proyecto que incluyen el grado del material, el espesor y el número de serie. Se proporcionan planos de instalación en formatos AutoCAD y Revit, incluyendo la separación entre clips (normalmente 600 mm entre centros) y los detalles de soporte de los bordes según las especificaciones del fabricante. La asistencia posventa incluye una inspección in situ durante la instalación para pedidos de más de 500 paneles, con un representante técnico disponible en un plazo de 48 horas para cualquier incidencia sobre el terreno. Con más de 15 años de experiencia en el suministro a proyectos de generación de energía en el sudeste asiático, Oriente Medio y África, conocemos a la perfección los requisitos específicos de las normas IEC e IEEE. Póngase en contacto con el equipo de ingeniería en info@leadingtopunion.com para obtener cálculos de carga y presupuestos específicos para su próximo proyecto de pasarelas en una central eléctrica.
