Изготовление на заказ морских крепежных рам и транспортных опор для компонентов морских ветровых электростанций. Мы разрабатываем и изготавливаем рамы-решетки, морские крепежные рамы и рамы для установки в вертикальное положение, которые обеспечивают фиксацию моноопор, переходных элементов и секций башен во время морской перевозки.
Класс исполнения 3/4
Один деталь весом до 80 т
100% неразрушающий контроль
Оффшорный класс
Морские крепежные и транспортные рамы от Leading Top Union разработаны для фиксации тяжелых морских компонентов во время морской перевозки; максимальная грузоподъемность одной рамы составляет 2 000 тонн. Изготовленные из конструкционной стали S355J2 или S355NL, эти рамы рассчитаны на динамические нагрузки, возникающие при транспортировке в открытом море, включая кренение 6 градусов, тангаж 3 градуса и вертикальное ускорение 2g, как указано в стандарте DNV-GL-ST-N001. Каждая рама проходит анализ методом конечных элементов (FEA) для проверки структурной целостности при комбинированных статических и усталостных нагрузках, что обеспечивает соответствие стандартам морских контейнеров класса 1. Использование высокопрочных болтов класса 10.9 или 12.9 в сочетании с коррозионно-стойкими упорами и направляющими обеспечивает надежное соединение между грузом и палубой судна без использования сварки или постоянных модификаций.
Процесс проектирования начинается с детальной оценки конфигурации палубы судна, включая расстояние между ребрами жесткости, толщину палубного листа и допустимые точечные нагрузки в соответствии с IACS UR S11. Инженеры Leading Top Union рассчитывают требуемую толщину горловины сварного шва для кронштейнов морского крепления с использованием норматива по конструкционному сварке AWS D1.1, обычно предусматривая угловые швы толщиной от 8 до 12 мм для материала S355J2. В многоразовые транспортные рамы встроены механизмы быстрой разблокировки, которые сокращают время монтажа и демонтажа на морском объекте до 40% по сравнению с традиционными сварными креплениями. В этих механизмах используются конические штифты и гидравлические приводы, способные разблокироваться при предварительной нагрузке до 50 тонн, что обеспечивает быстрое выполнение работ при подъемных операциях на морском объекте в условиях волнения до DP2.
При выборе материалов для морских крепежных рам приоритет отдается низкотемпературной вязкости: сталь S355NL демонстрирует показатели ударной вязкости по Шарпи с V-образной надрезом 27 Дж при -50 °C в соответствии с В 10025-3. Это обеспечивает надежную эксплуатацию на арктических морских ветровых установках и в нефтегазовых проектах в Северном море, где температура окружающей среды опускается до -20 °C. Обработка поверхности состоит из нанесения заводской грунтовки с толщиной сухой пленки 25 микрон, за которой следует система эпоксидных красок морского класса, обеспечивающая общую толщину сухой пленки 320 микрон в соответствии с категорией коррозионной стойкости ISO 12944-5 C5-M. Предварительная нагрузка на болты регулируется до 70% от минимального предела текучести с помощью откалиброванных динамометрических ключей, а окончательное натяжение проверяется с помощью ультразвуковых экстензометров, чтобы гарантировать, что силы зажима остаются в пределах допуска ±5% на протяжении всего периода транспортировки.
Расчет конструкций в соответствии со стандартом DNV-GL-ST-N001 включает линейный статический расчет, расчет на потери устойчивости и расчет на усталость с применением коэффициента безопасности 1,35 для предельного состояния прочности и 1,0 для предельного состояния аварийности. Для транспортных рам, предназначенных для перевозки таких компонентов, как переходные элементы ветротурбин весом 800 тонн, в расчетах учитываются высота волн с периодом повторяемости 100 лет, равная 12 метрам, и период значимых волн, равный 8 секундам. Размеры балок решетчатой конструкции рассчитаны с учетом максимального прогиба L/400 под воздействием совокупных постоянных и переменных нагрузок, а кронштейны для крепления на море рассчитаны с коэффициентом безопасности 1,5 против скольжения на стыке сталь-сталь. Все сварные швы проходят 100% магнитопорошковый контроль (MT) в соответствии с ASTM E1444 и 10% ультразвуковой контроль (UT) в соответствии с ASTM E164 для критических линий нагрузки.
Транспортные рамы построены по модульному принципу, что позволяет разбирать их на секции размером не более 12 метров на 3 метра для контейнерной перевозки на удаленные объекты. Каждая рама оснащена четко обозначенными точками подъема с коэффициентом безопасности 4:1 для крепления такелажа в соответствии с требованиями стандарта ASME B30.20 к подъемным устройствам, работающим ниже крюка. Внедрение тензодатчиков в точках опоры обеспечивает мониторинг распределения веса груза в режиме реального времени во время погрузки, при этом данные регистрируются с частотой 1 Гц для последующего анализа. Такой подход, основанный на данных, позволяет оптимизировать планы балластировки и снижает риск перегрузки палубных конструкций судна во время операций по подъему тяжелых грузов в портах с ограниченной грузоподъемностью причальных кранов.

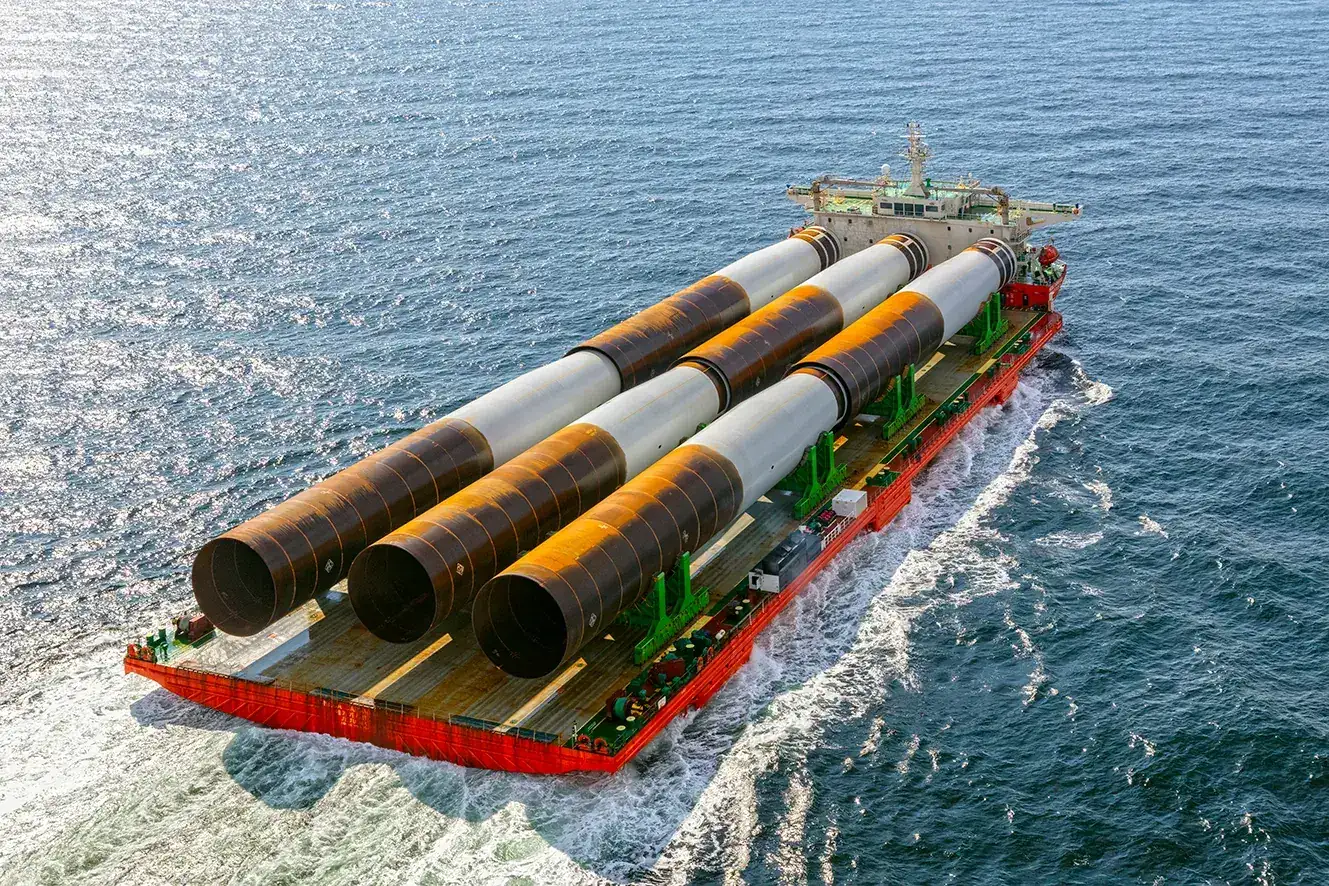

В секторе морской ветроэнергетики рамы для морской фиксации играют ключевую роль при транспортировке монопалевых фундаментов весом до 1 500 тонн и длиной более 80 метров от производственных площадок в Китае до мест установки в Северном море и Тайваньском проливе. Компания Leading Top Union поставила рамы для проектов, требующих 12-точечных опорных систем с регулируемыми седлами, способными адаптироваться к углу сужения 1:100 на секциях монопалей. Эти рамы оснащены морскими креплениями, соответствующими стандарту DNV-GL-ST-N001, с болтовыми соединениями, рассчитанными на нагрузку 200 кН на болт, что обеспечивает безопасную транспортировку при состоянии моря с высотой волн до 4,5 метра. Конструкция, пригодная для многократного использования, позволяет выполнить до 20 циклов транспортировки до обязательной реконструкции, что снижает логистические затраты на одну турбину примерно на 35 % по сравнению с одноразовыми системами решетчатых опор.
Нефтегазовые компании используют изготовленные на заказ рамы для крепления на море подводных коллекторов, шаблонов и концевых узлов трубопроводов (PLET) весом от 200 до 800 тонн. Эти рамы рассчитаны на совместимость с конкретными схемами палуб судов, в том числе с конфигурациями барж с шагом поперечных ребер жесткости 1,5 метра и продольным шагом 2,0 метра. Для недавнего проекта в Мексиканском заливе компания Leading Top Union изготовила рамы со встроенными опорами для грязевых матов и направляющими стойками для подводной установки, обеспечив грузоподъемность 50 тонн на каждое проушино с коэффициентом безопасности 3:1 в соответствии с API RP 2A-WSD. Рамы включали жертвенные аноды с расчетным сроком службы 20 лет в соответствии с DNV-RP-B401, защищающие конструкцию в системах катодной защиты во время подводного развертывания.
Проекты в сфере добычи и переработки полезных ископаемых требуют использования транспортных рам для крупных мельниц, дробилок и флотационных ячеек, вес отдельных компонентов которых достигает 1 200 тонн. Эти рамы разработаны для наземной перевозки на многоосных прицепах перед отправкой морским транспортом, что требует высокой жесткости для обеспечения выравнивания компонентов с точностью до ±2 мм на протяжении 30 метров. Компания Leading Top Union разрабатывает рамы со встроенными системами поворотных замков, совместимыми со стандартными платформенными прицепами, что сокращает время погрузки на 60 % по сравнению с методами с использованием цепей и стяжек. Для расширения медного рудника в Чили рамы были поставлены с антикоррозионной защитой, соответствующей требованиям ISO 12944-5 C4, включая грунтовку с высоким содержанием цинка толщиной 50 микрон и полиуретановое покрытие толщиной 80 микрон, что обеспечивает долговечность в течение 6-месячных циклов транспортировки по прибрежным и высокогорным маршрутам.
Оборудование для производства электроэнергии, в том числе модули газовых турбин и роторы паровых турбин, требует точного крепления на морских судах для предотвращения прогиба ротора или повреждения подшипников во время перевозки по морю. Рамы для этих целей оснащены виброгасящими опорами с собственными частотами ниже 5 Гц, что позволяет изолировать груз от вибрации корпуса судна при типичных диапазонах оборотов двигателя. Компания Leading Top Union поставила рамы для 400-тонных газотурбинных установок с 16-точечными системами опоры, каждая точка которых рассчитана на 30 тонн с возможностью регулировки высоты в пределах ±0,5 мм с помощью резьбовых домкратов. Рамы спроектированы таким образом, чтобы поддерживать выравнивание компонентов с точностью до 0,1 мм на метр при динамических нагрузках 1,5 g, что было проверено с помощью лазерного слежения во время испытаний нагрузкой на производственном предприятии в Сучжоу.
В судостроении и при строительстве морских сооружений используются транспортные рамы для перевозки модулей оборудования, жилых блоков и трубных эстакад весом до 600 тонн. Эти рамы рассчитаны на быструю установку с помощью быстроразъемных механизмов, которые позволяют палубной команде закрепить или освободить груз менее чем за 30 минут без проведения открытого огня. Для недавнего проекта по интеграции верхней части плавучей установки для добычи, хранения и отгрузки нефти (FPSO) компания Leading Top Union изготовила 12 многоразовых рам со встроенными морскими крепежными болтами класса 12.9, каждый из которых был затянут с усилием 1200 Нм с допуском ±3% с помощью гидравлических динамометрических ключей. Рамы были оснащены индикаторами нагрузки с цветовой маркировкой и смотровыми люками для визуальной проверки натяжения болтов в соответствии с требованиями DNV-GL-OS-E101 для морского подъемно-транспортного оборудования.
Компания Leading Top Union обладает сертификатом ISO 3834-2 на сварку металлических материалов, что гарантирует изготовление всех морских крепежных рам в рамках системы управления качеством, прошедшей аудит в соответствии с самыми высокими европейскими стандартами для сварных конструкций. Процедуры сварки сертифицированы по стандарту В ISO 15614-1 для материалов S355J2 и S355NL, а сварщики — по стандарту В 287-1 для всех положений. Эта сертификационная база в сочетании с классом исполнения EN 1090-2 EXC3 гарантирует прослеживаемость от сертификатов заводов-производителей сырья до отчетов о конечной проверке, что соответствует требованиям к документации крупнейших EPC-подрядчиков в нефтегазовом, морском ветроэнергетическом и горнодобывающем секторах. Завод в Сучжоу оснащен 12 CNC станками для плазменной резки, способными обрабатывать листы толщиной до 100 мм с допуском ±0,5 мм в соответствии с ISO 9013.
Инженерная команда применяет стандарты DNV-GL-ST-N001 и DNV-GL-OS-E101 на всех этапах — от первоначальной концепции до детального проектирования, при этом все расчеты конструкций проходят независимую проверку со стороны инспекторов стороннего классификационного общества. Предоставляется полный пакет документации, включающий отчеты по результатам конечно-элементного анализа (FEA) с графиками напряжений по фон Мизесу, анализ потери устойчивости с учетом коэффициентов нагрузки, а также оценки усталостного ресурса по кривым S-N в соответствии со стандартом DNV-RP-C203. Для каждой рамы предоставляется руководство по транспортировке, в котором указаны максимально допустимые условия на море, требования к балласту и интервалы между осмотрами, что позволяет экипажам судов безопасно эксплуатировать оборудование без специализированной инженерной поддержки. Срок от проектирования до поставки индивидуальных морских крепежных рам составляет от 8 до 16 недель в зависимости от сложности, при этом предусмотрены варианты ускоренной доставки для экстренной замены рам.
Предлагается поставка на условиях «франко-завод» из Сучжоу с возможностью отгрузки на условиях FOB из порта Шанхая или Нинбо, что обеспечивает гибкость при реализации международных проектов с жесткими сроками. Контроль качества включает 100-процентную проверку размеров с использованием лазерных трекеров FARO с точностью ±0,025 мм, в ходе которой все размеры соединительных элементов сверяются с утвержденными чертежами. Испытания нагрузкой проводятся при нагрузке, в 1,25 раза превышающей расчетную, с использованием откалиброванных гидравлических домкратов и тензодатчиков, при этом прогиб измеряется в 20 точках на каждой раме для подтверждения прогнозов, полученных с помощью метода конечных элементов (FEA). Все данные испытаний записываются в цифровое досье качества, доступное для клиентов через защищенный портал, что соответствует требованиям аудита для проектов в рамках сертификационных областей EN 1090-2 EXC3 и AWS D1.1.
Послепродажное обслуживание включает в себя сопровождение на месте при первом вводе в эксплуатацию; инженеры готовы прибыть для монтажа в порты Роттердама, Хьюстона, Сингапура и Абу-Даби в течение 48 часов с момента получения уведомления. Ведётся склад запасных частей для быстроразъёмных механизмов, болтов и стопоров; стандартные сроки поставки стандартных компонентов составляют 5 рабочих дней. Для многоразовых рам предлагаются услуги по восстановлению, включая ультразвуковое измерение толщины, замену болтов и повторное нанесение покрытия в соответствии с исходными техническими характеристиками, что продлевает срок службы рамы до более чем 15 лет. Такой подход, ориентированный на весь жизненный цикл, снижает совокупную стоимость владения транспортными рамами до 40% по сравнению с одноразовыми альтернативами, что подтверждается клиентами из секторов морской ветроэнергетики, нефти и газа.
| Возможности | Технические характеристики |
|---|---|
| Максимальный вес детали | 2 000 тонн |
| Материал рамы | S355J2 / S355NL |
| Стандарт проектирования | DNV-GL-ST-N001 |
| Обработка поверхности | Грунтовка + морская краска |
| Класс болтов | 10,9 / 12,9 — высокопрочная |
| Доставка | С завода или FOB порт |
Пришлите нам свои требования, и мы ответим в течение 24 часов, указав стоимость и сроки выполнения заказа.
