Изготовление сосудов под давлением

Обзор продукта

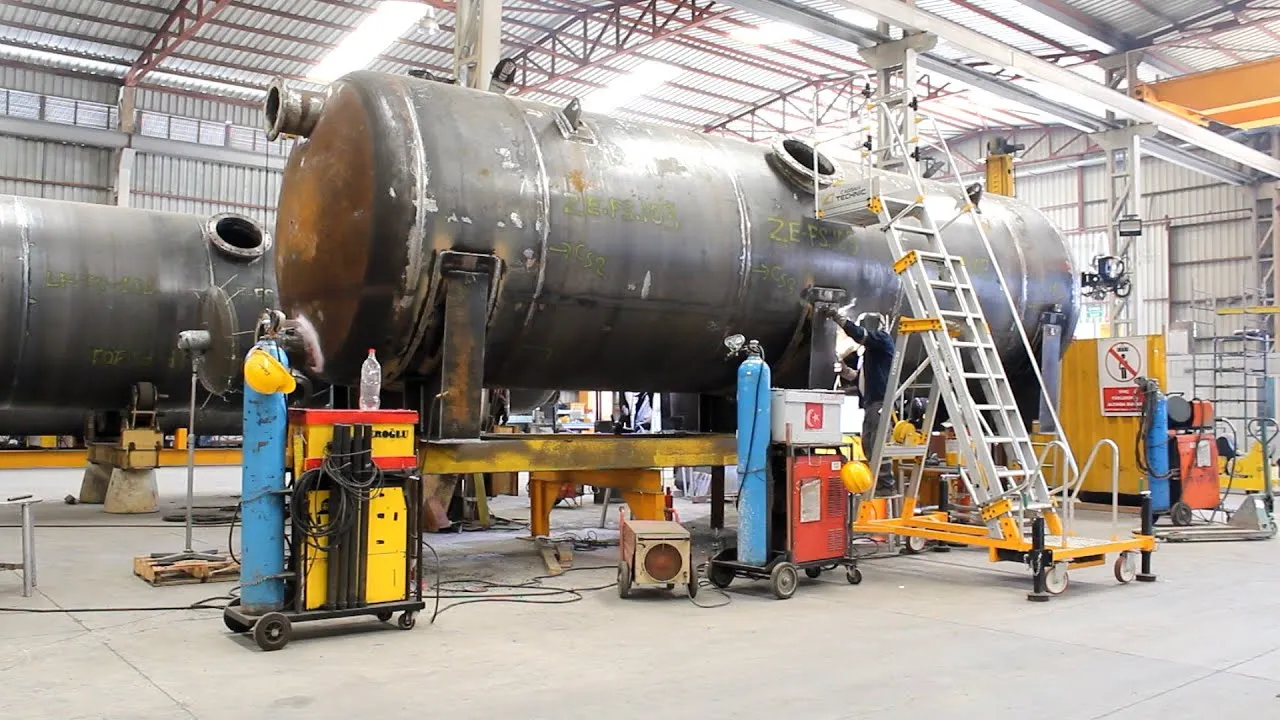

Leading Top Union (Lingtou Interconnect) производит сосуды под давлением, сертифицированные по стандартам ASME U-Stamp и PED Module H, предназначенные для эксплуатации в сложных технологических условиях в нефтегазовой, нефтехимической и энергетической отраслях. Производственное предприятие в Сучжоу, Китай, оснащено оборудованием для изготовления сосудов диаметром до 6 000 мм с толщиной стенок до 100 мм, рассчитанных на расчетное давление до 350 бар и рабочие температуры от -196 °C до +550 °C. Обеспечивается соблюдение требований ASME BPVC Section VIII Divisions 1 и 2, В 13445 и Европейской директивы по оборудованию, работающему под давлением 2014/68/EU, что гарантирует соответствие глобальным нормативным требованиям для критически важных условий эксплуатации.

Прослеживаемость и сертификация материалов

Процесс изготовления начинается с обеспечения прослеживаемости материала в соответствии с сертификатами В 10204 типа 3.1 или 3.2 для углеродистой стали (SA-516 Gr.70, SA-537 Cl.1/2), нержавеющей стали (SA-240 304/304L, 316/316L, 321H), дуплексной стали (SA-240 S31803/S32205) и никелевых сплавов (Inconel 625, Hastelloy C-276). Все сварные швы, находящиеся под давлением, проходят 100% радиографический контроль (РК) в соответствии со Статьей 2 Раздела V ASME и В ISO 17636-1, дополненный ультразвуковым контролем (УЗК) согласно Статье 5 Раздела V ASME для проверки толщины. Этот двойной протокол неразрушающего контроля обеспечивает чувствительность обнаружения дефектов ниже 2% от толщины стенки, что соответствует строгим требованиям системы управления качеством сварки ISO 3834-2.

Гидростатические и криогенные испытания

Гидростатические испытания проводятся при давлении, в 1,5 раза превышающем расчетное, в соответствии с требованиями ASME UG-99 и пункта 12.4 стандарта В 13445-5, при этом время выдержки рассчитывается таким образом, чтобы обеспечить полное выравнивание напряжений во всех соединениях и креплениях. Для криогенной эксплуатации при температурах до -196 °C испытания на удар по Шарпи с V-образной надрезом проводятся на основных материалах и зонах термического влияния сварки в соответствии с ASTM A370 и В ISO 148-1, при этом минимальные значения поглощенной энергии составляют 27 Дж при температуре испытания. Термообработка после сварки (PWHT) осуществляется в программируемых печах с поворотным дном, способных контролировать скорость нагрева с точностью до ±5 °C в час для снятия напряжений в толстостенной углеродистой стали и нормализации закаленных и отпущенных сплавов.

Методы сварки и контроль качества

В производстве используются передовые технологии сварки, в том числе сварка под флюсом (SAW) для продольных и кольцевых швов толщиной до 100 мм, сварка вольфрамовым электродом в защитной гази (GTAW) для корневых проходов на нержавеющих и никелевых сплавах, а также сварка проволокой с флюсовым покрытием (FCAW) для наплавочных проходов с высокой скоростью наплавки. Все сварочные процедуры сертифицированы в соответствии с ASME Section IX и В ISO 15614-1, а сварщики имеют сертификаты по стандарту AWS D1.1 для конструкционных соединений и EN 1090-2 EXC3 для несущих элементов. Система управления качеством, сертифицированная по стандарту ISO 9001:2015, регулирует каждый этап от входного контроля материалов до окончательной проверки размеров с использованием лазерных систем слежения с точностью ±0,5 мм для диаметров до 6000 мм.

Области применения и отрасли

В нефтегазовом секторе компания Leading Top Union поставляет сосуды под давлением для сепарации на этапе добычи, переработки газа на этапе транспортировки и нефтепереработки на этапе переработки. Например, для обезуглероживания природного газа изготавливаются аминные контакторы и регенераторы, работающие при давлении 80–120 бар, с толщиной стенок 60–80 мм из стали SA-516 Gr.70 с припуском на коррозию 3 мм. Эти сосуды оснащены внутренними тарелками и демистерными наполнителями, разработанными в соответствии со стандартами API 12J и NACE MR0175/ISO 15156 для работы в средах с высоким содержанием сероводорода (H₂S) — более 10 000 ppm. Сертификация ASME U-Stamp позволяет напрямую поставлять продукцию крупным EPC-подрядчикам, таким как Bechtel, Fluor и Technip Energies, для проектов на Ближнем Востоке, в Северном море и Мексиканском заливе.

Емкости для нефтехимической и химической промышленности

Для нефтехимической и химической промышленности изготавливаются реакторы, теплообменники и резервуары для производства этилена, пропилена и метанола. Типичный проект включает в себя корпус реактора из нержавеющей стали SA-240 316L диаметром 3500 мм и толщиной 50 мм для завода по производству полипропилена, спроектированный в соответствии с ASME VIII Div. 2 с расчетом усталостной прочности согласно Приложению 5.F на 100 000 рабочих циклов при 250 °C и 40 бар. Расчеты усиления патрубков выполняются в соответствии с UG-37 и UG-45, с полными проходными сварными швами на всех соединениях от 2-дюймовых патрубков приборов до 24-дюймовых люков. Сертификация по модулю H PED позволяет наносить маркировку CE для европейских установок, отвечающих основным требованиям безопасности Приложения I для оборудования под давлением в зонах, классифицированных по ATEX.

Энергетика и морская энергетика

В сфере энергетики изготавливаются подогреватели питательной воды, конденсаторы и пароотделители для газотурбинных электростанций комбинированного цикла (ГТЭС) и угольных электростанций. Для морской ветроэнергетики поставляются резервуары гидравлических аккумуляторов и баки охлаждения трансформаторов для подстанционных платформ, разработанные в соответствии со стандартами DNV-OS-C101 и DNV-ST-E273 с расчётным сроком службы более 25 лет в условиях Северного моря. В этих сосудах используется дуплексная нержавеющая сталь SA-240 S32205, обеспечивающая коррозионную стойкость в условиях зоны брызг, с толщиной стенок 20–40 мм и диаметром до 2500 мм. Сертификация по EN 1090-2 EXC3 гарантирует структурную целостность подъемных и опорных рам, интегрированных с корпусом под давлением.

Добыча полезных ископаемых, обогащение полезных ископаемых и криогенное хранение

В горнодобывающей и горно-обогатительной промышленности используются автоклавные сосуды для окисления тугоплавких золотоносных руд под давлением, работающие при температуре 220 °C и давлении 35 бар в кислотных суспензиях с pH ниже 2. Корпуса из углеродистой стали покрываются слоем сплава C-276 толщиной 3 мм методом взрывного наплавления или наплавки по стандарту ASME, раздел IX, с последующим 100-процентным ультразвуковым контролем целостности соединения. Для хранения СПГ и криогенных сред изготавливаются двухстенные вакуумно-изолированные сосуды из SA-240 304L и SA-516 Gr.70, спроектированные в соответствии с В 13458 и ASME Section VIII Div. 1 для эксплуатации при -196 °C. Эти резервуары проходят испытания на гелиевую герметичность до 1×10⁻⁹ мбар·л/с в соответствии с ASTM E493, что обеспечивает нулевые неорганизованные выбросы на критически важных терминалах сжижения и регазификации.

Почему стоит выбрать Leading Top Union для изготовления сосудов под давлением

Leading Top Union сочетает в себе сертификацию ASME U-Stamp и PED Module H с системой управления качеством сварки по стандарту ISO 3834-2, предлагая комплексное решение из одних рук для международных EPC-компаний, которым необходимо соблюдать требования нескольких нормативных баз. Завод в Сучжоу работает в соответствии с полностью документированной системой качества, которая включает в себя независимые аудиты со стороны TÜV SÜD и Lloyd’s Register, что гарантирует соответствие каждого сосуда требованиям проектных норм ASME, В и PED одновременно. Такая двойная сертификация устраняет необходимость в отдельных производственных циклах для разных рынков, сокращая сроки выполнения заказов на 15–20 % по сравнению с производителями, имеющими сертификаты только по одной системе.

Инженерная экспертиза и поддержка в области проектирования

В состав технической группы входят инженеры-сварщики, сертифицированные по стандарту IWE (International Welding Engineer) в соответствии с рекомендациями IIW, а также специалисты по неразрушающему контролю уровня III, прошедшие квалификацию по стандартам ASNT SNT-TC-1A и ISO 9712. Помощь в проектировании предоставляется посредством анализа методом конечных элементов (FEA) в соответствии с ASME VIII, раздел 2, часть 5, для упруго-пластического расчета напряжений при нагрузках на патрубки, седловидные опоры и подъемные проушины. Например, недавно был оптимизирован резервуар из стали SA-537 Cl.2 диаметром 5500 мм и толщиной 90 мм для газоперерабатывающего завода на Ближнем Востоке, что позволило снизить вес корпуса на 8% при сохранении усталостной прочности в 50 000 циклов при сейсмической нагрузке в соответствии с ASCE 7-16. Эта инженерная поддержка включена в рабочий процесс управления проектом и включает еженедельные отчеты о ходе работ и 3D-лазерное сканирование для выявления коллизий в сложных узлах, смонтированных на раме.

Управление цепочкой поставок и запасами

Специализированная группа по закупкам закупает материалы напрямую у сертифицированных заводов в Китае, Европе и Японии; сроки поставки составляют 6–8 недель для стандартных марок углеродистой стали и 10–12 недель для никелевых сплавов. На складе имеется более 2000 тонн листов, труб и фитингов, сертифицированных по стандартам ASME SA и В, что позволяет оперативно мобилизовать ресурсы для срочных проектов. Все поступающие материалы проходят проверку посредством идентификации материала (PMI) с использованием оптико-эмиссионной спектрометрии (OES) в соответствии со стандартом ASTM E415, а результаты фиксируются в журнале данных. Такой контроль цепочки поставок в сочетании со стандартным 12-недельным циклом изготовления сосудов диаметром до 4 000 мм позволяет соблюдать сжатые графики проектов по техническому обслуживанию во время остановки производства и строительству новых объектов.

Послепродажное обслуживание и гарантия

Послепродажное обслуживание включает в себя контроль монтажа на месте, присутствие при проведении гидростатических испытаний, а также предоставление комплекта документации в соответствии с требованиями стандартов В 10204 и ASME Section VIII UG-90. Предоставляется 5-летняя гарантия на производственные дефекты в элементах, находящихся под давлением, при этом для проведения аварийного ремонта задействуется глобальная сеть сервисных инженеров. При повторных заказах предлагается снижение затрат на 5–10% за счет оптимизации параметров сварки и использования материалов, как было продемонстрировано в недавней серии из 12 идентичных аминных регенераторов для нефтеперерабатывающего завода в Юго-Восточной Азии. Свяжитесь с отделом технических продаж по адресу sales@leadingtopunion.com, предоставив проектные спецификации, и в течение 48 часов вам будет предоставлено подробное предложение, включая ведомости материалов, планы неразрушающего контроля и графики поставок.
