Изготовление стрел кранов

Обзор продукта

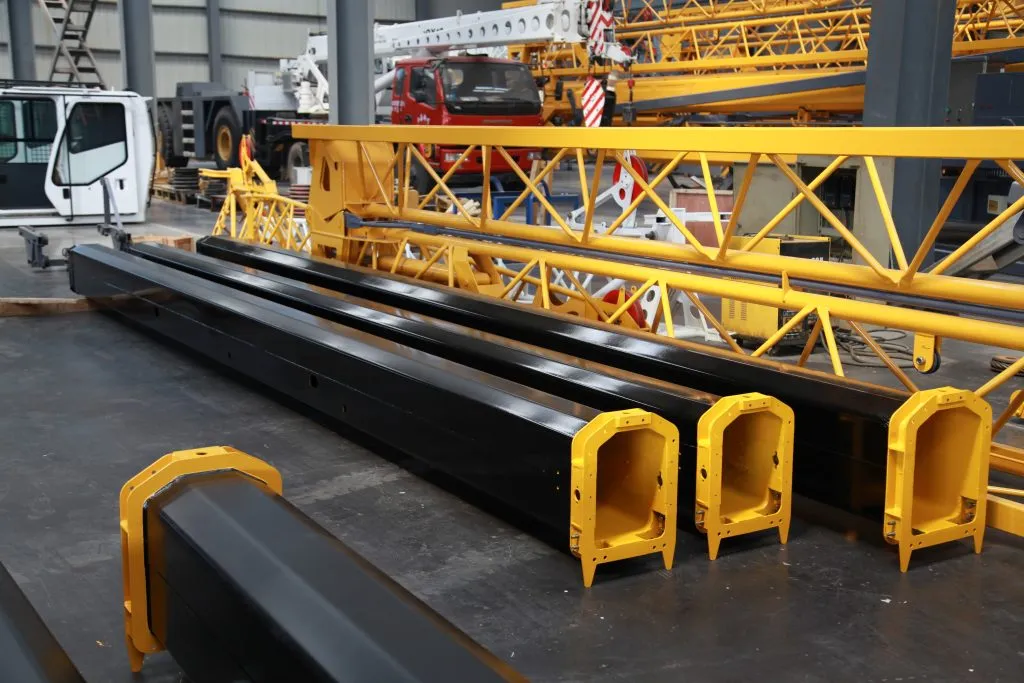

Изготовление стрел кранов требует применения высокоточных инженерных решений, позволяющих выдерживать циклические нагрузки, усталостные воздействия и экстремальные условия эксплуатации. Обычно используются высокопрочные закаленные и отпущенные стали, такие как S690QL, S890QL и S960QL, соответствующие стандарту В 10025-6, с пределом текучести от 690 МПа до 960 МПа. Это позволяет создавать более легкие стрелы с повышенной грузоподъемностью. Процесс изготовления начинается с CNC плазменной или лазерной резки листов толщиной до 50 мм с соблюдением допусков по размерам ±0,5 мм для критически важных соединительных узлов. Обеспечивается постоянный контроль зазора при сварке, что снижает деформацию и остаточные напряжения при последующих сварочных операциях.

Процедуры сварки сертифицированы в соответствии с ISO 15614-1 и AWS D1.1; для выполнения продольных и кольцевых стыковых сварных швов на стрелах коробчатого сечения используется сварка под флюсом (SAW). При изготовлении решетчатых стрел сварка дугой с порошковой сердцевиной (FCAW) с использованием электродов E81T1-Ni1 обеспечивает высокую скорость наплавки и превосходную ударную вязкость при температуре -40 °C. Предварительный нагрев до 150–200 °C, контролируемые межпроходные температуры и термообработка после сварки (PWHT) при необходимости обеспечивают стойкость к водородному растрескиванию этих высокопрочных сталей. Все стыковые сварные швы проходят 100% ультразвуковой контроль (UT) в соответствии с ISO 17640, а угловые сварные швы — магнитопорошковый контроль (MPI) в соответствии с ISO 17638. Допуск на прямолинейность L/1000 или лучше проверяется с помощью лазерных систем слежения на стрелах длиной до 20 метров. Например, 15-метровая стрела должна иметь отклонение от прямолинейности не более 15 мм по всей длине, что подтверждается автоматической лазерной профилометрией с разрешением 0,1 мм. Такой уровень точности имеет решающее значение для обеспечения плавного телескопирования в мобильных кранах и минимизации эксцентричной нагрузки на секции стрелы во время подъема грузов.

Каждая секция стрелы рассчитана на динамические нагрузки от 50 до 80 тонн, при этом расчеты усталостной прочности выполняются в соответствии с В 1993-1-9 (Еврокод 3) для категорий деталей с пределом прочности до 125 МПа. Стрелы коробчатого сечения оснащены внутренними ребрами жесткости и диафрагмами с шагом 1,5 метра, что предотвращает потери устойчивости при сжимающих нагрузках. В решетчатых стрелах используются круглые или прямоугольные полые профили, сварные в узлах с полным проваром, что позволяет достичь соотношения прочности к весу, оптимизированного для применения в мобильных кранах. Параметры сварки точно контролируются: для стали S960QL приток тепла ограничивается 1,0–1,5 кДж/мм, чтобы предотвратить размягчение зоны термического влияния, а межпроходная температура поддерживается ниже 250 °C. Удаление водорода после сварки производится при температуре 200–250 °C в течение 2–4 часов при использовании сварочных материалов с контролируемым содержанием диффузионного водорода ниже 5 мл/100 г. Сборочный завод работает в соответствии с сертификатом системы качества ISO 3834-2, что обеспечивает прослеживаемость от сертификатов завода-изготовителя сырья до окончательных протоколов измерений. Соответствие классу исполнения EN 1090-2 EXC3 для стальных конструкций охватывает подготовку сварных швов, критерии приемки и обработку поверхности в соответствии со стандартом пескоструйной очистки ISO 8501-1 до уровня SA 2.5. Для критических сварных швов в зонах растяжения проводятся оценки по механике разрушения в соответствии с BS 7910 с целью определения допустимых размеров дефектов, при этом значения CTOD обычно превышают 0,25 мм при -20 °C для стали S890QL.

Области применения и отрасли

Стрелы кранов используются для выполнения критически важных подъемных операций при монтаже морских ветряных электростанций, где решетчатые стрелы длиной до 20 метров встраиваются в самоподъемные крановые суда. Эти стрелы должны выдерживать динамические условия на море с высотой волн до 3 метров, что требует расчета на усталость на 10^7 циклов в соответствии со стандартом DNV-GL-ST-0378. Например, стрела грузоподъемностью 60 тонн на судне для установки ветровых турбин должна поднимать гондолы весом 55 тонн на радиусе 25 метров, при этом прогиб под полной нагрузкой не должен превышать 50 мм. Стрелы из стали S960QL снижают вес конструкции на 15–20 % по сравнению со сталью S690QL, что позволяет увеличить грузоподъемность без превышения пределов остойчивости судна. Все сварные швы классифицируются как критические по усталостной прочности в соответствии с DNV-GL-C-401, с 100% ультразвуковым контролем и критериями приемки для дефектов размером менее 2 мм. Кроме того, болтовые соединения на стыках стрелы спроектированы в соответствии с ISO 898-1, класс свойств 10.9, с контролем предварительного натяжения на уровне 70% от предела текучести с использованием гидравлических динамометрических ключей, откалиброванных с точностью ±5%. Это обеспечивает постоянное усилие зажима на всех соединениях, предотвращая ослабление при циклической нагрузке. Для морских установок защита от коррозии включает трехслойную эпоксидную систему с толщиной сухой пленки 300 микрон в соответствии с NORSOK M-501, дополненную жертвенными цинковыми анодами на погруженных в воду участках для обеспечения катодной защиты в течение 25-летнего срока службы.

В нефтегазовом секторе стрелы коробчатого сечения устанавливаются на колонных кранах для морских платформ и плавучих нефтеперерабатывающих и хранилищных судов (FPSO), работающих в диапазоне температур от -20 °C до +50 °C. Эти стрелы должны соответствовать требованиям стандарта API 2C для морских кранов, при этом расчетные нагрузки включают нагрузку на крюк, ветровую нагрузку (до 50 м/с) и коэффициент динамической нагрузки 1,25. Типичная стрела грузоподъемностью 80 тонн для платформы в Северном море изготавливается из стали S890QL с толщиной стенки 16 мм, что позволяет достичь веса стрелы 12 тонн при сохранении коэффициента безопасности 1,5 по отношению к пределу текучести. Процедуры сварки сертифицированы для значений CTOD выше 0,25 мм при -10 °C в соответствии с BS 7448, что обеспечивает сопротивление хрупкому разрушению. Трехслойные эпоксидные системы (300 мкм DFT) в соответствии с NORSOK M-501 обеспечивают 25-летний срок службы в морских условиях. Для применения в арктических условиях предписываются марки стали с гарантированной энергией удара по Шарпи с V-образной надрезом 40 Дж при -40 °C, а сварочные материалы подбираются с учетом вязкости основного металла. Температура предварительного нагрева повышается до 200 °C для толщин свыше 30 мм с целью снижения риска водородного растрескивания, а термообработка после сварки является обязательной для всех стыковых сварных швов толщиной более 40 мм для снятия остаточных напряжений ниже 80 МПа.

В горнодобывающей и энергетической отраслях широко используются решетчатые стрелы для драглайнов и кранов для перегрузки угля, где решающее значение имеют износостойкость и ударопрочность. Стрелы для электрических канатных экскаваторов должны выдерживать копающие усилия до 200 кН; элементы решетки изготавливаются из стали S690QL и свариваются методом FCAW с использованием присадочного материала с 2 % содержанием никеля для обеспечения вязкости при низких температурах. Прямолинейность хорд 1 мм на метр и выравнивание узлов с точностью до 0,5 мм обеспечивают равномерное распределение нагрузки по всей конструкции. Для кранов тепловых электростанций, работающих с 40-тонными ковшами для угля, стрелы рассчитаны на 500 000 циклов с максимальным диапазоном напряжений 100 МПа в соответствии с В 13001-3-1. НК включает 100% магнитопорошковый контроль всех угловых сварных швов и 10% ультразвуковой контроль стыковых сварных швов с критериями приемки по ISO 5817 уровень B для деталей, подверженных усталостной нагрузке. В условиях горнодобывающей промышленности применяется дополнительная защита от износа: элементы решетки в зонах сильных ударов оснащены износостойкими стальными вкладышами толщиной 10 мм, приваренными с использованием низководородных электродов с твердостью 400 HB. Для применения в угледобывающей промышленности стрелы спроектированы с самоочищающимися элементами, такими как наклонные поверхности и дренажные отверстия, предотвращающие скопление материала, что сокращает интервалы технического обслуживания с ежемесячных до ежеквартальных. Усталостная долговечность проверяется с помощью тестирования тензодатчиков на прототипах стрел, при этом измеренные диапазоны напряжений сравниваются с прогнозами FEA для подтверждения проектных допущений с точностью ±10%.

Почему стоит выбрать Leading Top Union для изготовления стрел кранов

Благодаря сочетанию сертификатов ISO 3834-2, EN 1090-2 EXC3 и AWS D1.1 мы поставляем стрелы кранов, отвечающие самым строгим мировым стандартам. Инженеры-сварщики обладают квалификацией IWE (International Сварка Engineer) в соответствии с рекомендациями IIW и имеют более 15 лет опыта в изготовлении конструкций из высокопрочной стали. Специализированная команда по неразрушающему контролю, сертифицированная по ISO 9712 уровень II в ультразвуковом, магнитопорошковом и радиографическом методах, обеспечивает 100% контроль всех критических сварных швов. На предприятии имеется 20-метровый CNC расточной станок для обработки концевых соединений стрелы с допуском ±0,1 мм, что позволяет обеспечить точное совмещение с поворотными платформами крана и секциями стрелы. Это устраняет проблемы с монтажом на месте, которые могут задержать выполнение проекта на несколько недель. Например, недавний проект для европейского производителя морских кранов требовал изготовления 12 секций стрелы с плоскостностью торцевого фланца в пределах 0,2 мм по диаметру 1,5 метра, что было достигнуто с помощью гидравлического пресса, изготовленного по индивидуальному заказу, и лазерной системы выравнивания.

Обеспечивается полная прослеживаемость от металлургического завода до готовой стрелы, включая сертификаты на материалы в соответствии с В 10204, тип 3.1, для всех листов и профилей. Каждая стрела получает уникальный серийный номер и цифровое досье, содержащее схемы сварки, отчеты о неразрушающих испытаниях, протоколы контроля размеров и графики термообработки. Система управления качеством ежегодно проходит аудит со стороны TÜV SÜD и Lloyd's Register, который охватывает контроль процессов предварительного нагрева, мониторинг межпроходной температуры и скорости охлаждения после сварки. Для проектов, требующих проверки третьей стороной, стандартной практикой является координация с классификационными обществами, такими как DNV, ABS или CCS, для проведения испытаний в присутствии свидетелей и сертификации. Это снижает риски, связанные с закупками, и обеспечивает соответствие техническим спецификациям конкретного проекта. Например, недавнее изготовление оборудования для нефтяного терминала на Ближнем Востоке требовало одобрения ABS всех процедур сварки и персонала по неразрушающему контролю, а также еженедельных аудитов в ходе производства — процесс был завершен без несоответствий. Предприятие также располагает откалиброванной зоной хранения с контролируемой температурой для сварочных материалов, с влажностью ниже 60% и температурой в диапазоне 18–25 °C, что гарантирует соответствие характеристик электродов стандартам AWS A5.1.

Lead time for a typical 60-ton box-section boom is 8-10 weeks from material procurement to final inspection, with rush orders possible in 6 weeks for approved designs. Free technical support is provided during the design phase, including finite element analysis (FEA) for stress concentration zones and weld optimization per В 1993-1-8. After delivery, on-site welding supervision and НК support for boom assembly at your facility are available. With over 200 crane booms fabricated since 2018 for clients in Europe, Southeast Asia, and the Middle East, the track record includes zero weld failures in service. For example, a fleet of 30 booms for a Singapore-based offshore contractor has operated continuously for five years in Southeast Asian waters with no fatigue cracks detected during annual inspections. Контакты the engineering team with your load chart, boom length, and environmental conditions for a detailed fabrication proposal within 48 hours.
