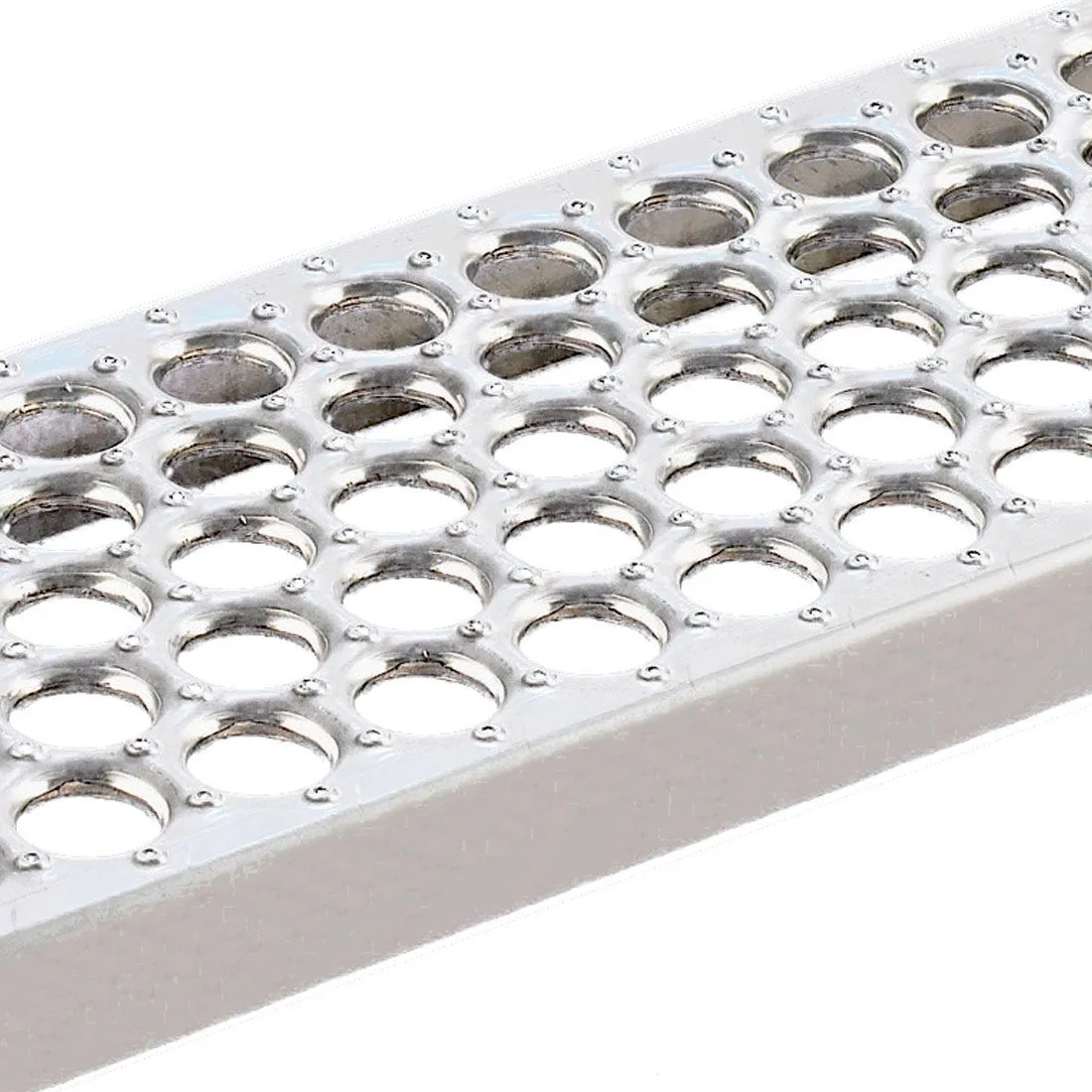

Rejilla de acero inoxidable 316 Perf-O-Grip

Descripción general del producto

La rejilla Perf-O-Grip de acero inoxidable 316 de Leading Top Union está diseñada para entornos corrosivos exigentes en los que el acero inoxidable 304 estándar falla prematuramente. Fabricada en acero inoxidable 316 con una composición nominal de 16 % de cromo, 10 % de níquel y 2 % de molibdeno (16/10/2 Cr-Ni-Mo), esta rejilla ofrece una resistencia excepcional a la corrosión por picaduras y en hendiduras en atmósferas con alto contenido en cloruro. El contenido de molibdeno, típicamente del 2,0-2,5 % según la norma ASTM A240, mejora significativamente la estabilidad de la pasivación, lo que la hace adecuada para la exposición continua al agua de mar, soluciones salinas y medios químicos agresivos, incluyendo ácido sulfúrico diluido (hasta una concentración del 20 % a 50 °C) y vapores de ácido clorhídrico. Cada panel se fabrica mediante el punzonado de precisión de aberturas en forma de rombo (patrón estándar de 46 x 16 mm) a partir de chapa plana, sin soldaduras ni uniones de ensamblaje que puedan convertirse en puntos de inicio de la corrosión. Los espesores disponibles oscilan entre 2,0 mm y 4,0 mm, con tamaños de panel estándar de 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm, además de dimensiones personalizadas de hasta 1500 x 3000 mm bajo pedido. La relación de área abierta de aproximadamente el 60 % proporciona un excelente drenaje, ventilación y transmisión de la luz, al tiempo que mantiene la rigidez estructural.

Rendimiento estructural y capacidades de carga

El comportamiento estructural de la rejilla de acero inoxidable 316 Perf-O-Grip se ha validado mediante análisis de elementos finitos y ensayos de carga, de conformidad con las normas EN 1991-1-1 y ASME BTH-1. Para un panel de 3,0 mm de espesor con un vano simple de 600 mm, la capacidad de carga concentrada alcanza los 470 kg con una deflexión máxima de 2,5 mm, muy por debajo del límite de servicio de L/200. Con un espesor de 4,0 mm, el mismo vano soporta una carga concentrada de 680 kg con una deflexión inferior a 1,8 mm. Las capacidades de carga uniforme superan los 7,5 kN/m² para paneles de 3,0 mm con luces de 600 mm, lo que los hace adecuados para pasarelas peatonales, plataformas industriales ligeras y vías de acceso para mantenimiento. El patrón de orificios en forma de rombo está diseñado para minimizar la concentración de tensiones en las esquinas, con distancias al borde mantenidas en un mínimo de 8 mm según las tolerancias de la norma ISO 2768-m. Las opciones de acabado superficial incluyen el acabado laminado (2B) con Ra ≤ 0,5 μm para resistencia general a la corrosión, y el acabado cepillado n.º 4 (Ra 0,6–1,0 μm) para aplicaciones que requieren una fricción reducida o una mejor facilidad de limpieza en entornos de contacto con alimentos o farmacéuticos. Todos los paneles se desbarban y pasivan según la norma ASTM A967 para eliminar la contaminación superficial por hierro y restaurar la capa de óxido de cromo.

Resistencia a la temperatura y a la corrosión en entornos hostiles

El comportamiento térmico del acero inoxidable 316 en aplicaciones de rejillas es fundamental para las industrias de procesos. El material mantiene su integridad estructural total desde condiciones criogénicas de hasta -196 °C (según la norma ASME BPVC, Sección II, Parte D) hasta 800 °C en servicio intermitente, aunque el uso continuo por encima de los 500 °C puede reducir la resistencia a la corrosión debido a la precipitación de carburos. En entornos de procesamiento químico que implican ácidos orgánicos calientes o hidrocarburos clorados, el contenido de molibdeno del 2 % proporciona una temperatura crítica de picadura (CPT) de 25-30 °C en los ensayos según el método A de la norma ASTM G48, en comparación con los 15-20 °C del grado 304. En atmósferas marinas según la categoría de corrosividad C5-M (marina muy alta) de la norma ISO 9223, la rejilla de acero inoxidable 316 Perf-O-Grip presenta tasas de corrosión inferiores a 0,1 μm/año, lo que se traduce en una vida útil superior a 50 años con un mantenimiento mínimo. El diseño abierto de la rejilla evita la acumulación de sal y favorece el lavado natural por la lluvia, lo que prolonga aún más su vida útil en instalaciones marítimas y costeras. En caso de exposición a productos químicos a altas temperaturas de hasta 300 °C, como en las plataformas de reactores petroquímicos, el material conserva la integridad de su película pasiva, a diferencia de las alternativas de acero al carbono recubierto, que requieren un recubrimiento frecuente.

Aplicaciones e industrias

Las plataformas petrolíferas y de gas en alta mar constituyen la principal aplicación de las rejillas de acero inoxidable 316 Perf-O-Grip, donde la exposición a la niebla salina, las zonas de salpicaduras de agua de mar y los vapores de hidrocarburos exige materiales con una resistencia probada al cloruro. En las plataformas del Mar del Norte, con una salinidad media del 3,5 % y temperaturas que oscilan entre los -10 °C y los 40 °C, se especifica el uso de rejillas de grado 316L (variante de bajo contenido en carbono) para las pasarelas de las plataformas de helicópteros, las plataformas de acceso a los soportes de tuberías y los peldaños de las escaleras de las torres de quema, de conformidad con la norma NORSOK M-001. El patrón de rombos proporciona una resistencia al deslizamiento superior a un coeficiente de fricción de 0,6 (en mojado) según la norma ASTM F1679, cumpliendo los requisitos de la norma DNV-GL-OS-A101 para equipos de seguridad en alta mar. Un panel típico de 400 x 2440 mm con un peso de 18,5 kg (3,0 mm de espesor) puede ser instalado por un solo técnico, lo que reduce los costes de mano de obra en comparación con alternativas de acero más pesadas. En el Golfo de México, donde los vientos huracanados superan los 150 km/h, la superficie abierta de la rejilla reduce la carga del viento en un 40 % en comparación con las placas macizas, lo que minimiza las exigencias estructurales sobre las vigas de soporte. El análisis del coste del ciclo de vida muestra que la rejilla de acero inoxidable 316 se amortiza en un plazo de 5 a 7 años frente al acero galvanizado en entornos marinos, debido a la eliminación de los ciclos de sustitución cada 3 a 5 años de los productos recubiertos.

Rendimiento de las plantas de procesamiento químico

Las plantas de procesamiento químico que manipulan medios corrosivos se benefician de la resistencia de las rejillas de acero inoxidable 316 Perf-O-Grip a un amplio rango de pH. En las instalaciones de producción de ácido sulfúrico, donde son habituales concentraciones de ácido diluido (10-30 %) a temperaturas de hasta 60 °C, el acero inoxidable 316 presenta tasas de corrosión inferiores a 0,5 mm/año según el ensayo de inmersión ASTM G31, en comparación con los 1,5 mm/año del grado 304. En entornos con ácido clorhídrico, típicos en líneas de decapado u operaciones de acabado de metales, el contenido de molibdeno reduce las tasas de ataque en un 60 % en comparación con el 304, lo que permite su uso en zonas de fase de vapor por encima de los baños de ácido. La rejilla está especificada para pasarelas, entrepisos y cubiertas de zanjas en plantas de cloro-álcali, donde hay cloro gaseoso y soluciones de hidróxido de sodio. En estos entornos, se prefiere el acabado cepillado n.º 4 para minimizar la adherencia de productos químicos y facilitar el lavado con agua desionizada. La opción de 2,0 mm de espesor (luz máxima de 400 mm, capacidad de carga de 250 kg concentrada) es ideal para plataformas de servicio ligero sobre tanques de almacenamiento de productos químicos, donde la reducción de peso es fundamental para los soportes estructurales existentes. Todos los paneles se suministran con bordes redondeados y perímetros de orificios lisos para evitar que los guantes se enganchen y que se acumulen productos químicos.

Aplicaciones en infraestructuras costeras y marítimas

Las infraestructuras costeras y las instalaciones marítimas confían en las rejillas de acero inoxidable 316 Perf-O-Grip para garantizar una durabilidad a largo plazo en ambientes con aire salino. Las plantas desalinizadoras de agua de mar que utilizan ósmosis inversa o destilación térmica requieren rejillas para las estructuras de toma de agua, las plataformas de dosificación de productos químicos y las zonas de descarga de salmuera. En estos entornos, el material resiste el agua de mar clorada (cloro residual de 0,5 a 2,0 ppm) a temperaturas de hasta 40 °C sin picaduras, según las pruebas del método C de la norma ASTM G48. Para aplicaciones en la construcción naval, la rejilla cumple los requisitos de Lloyd’s Register y ABS para cubiertas antideslizantes en buques cisterna para productos químicos y buques de apoyo en alta mar, donde la exposición a los residuos de la carga y al agua de mar es continua. El patrón de rombos de 46 x 16 mm proporciona un drenaje de 80 litros por minuto por metro cuadrado, lo que evita el estancamiento de agua que acelera la corrosión en materiales menos resistentes. En las centrales de generación de energía situadas en zonas costeras, la rejilla se utiliza para las rejillas de toma de agua de refrigeración, las plataformas de la cubierta de las turbinas y las zonas de acceso a los condensadores. Con una vida útil de 50 años según la norma ISO 12944-9 para estructuras marítimas, el acero inoxidable 316 elimina la necesidad de mantenimiento del recubrimiento, que suele costar entre 50 y 100 dólares por metro cuadrado cada 5-7 años en el caso del acero pintado en entornos C5-M.

¿Por qué elegir Leading Top Union para la rejilla de acero inoxidable 316 Perf-O-Grip?

La planta de fabricación de Leading Top Union en Suzhou (China) cuenta con la certificación ISO 3834-2 para la soldadura por fusión de materiales metálicos, lo que garantiza un control de calidad constante en todos los procesos de producción de las rejillas de acero inoxidable 316 Perf-O-Grip. La certificación EN 1090-2 EXC3 (clase de ejecución 3) para componentes de acero estructural garantiza la trazabilidad desde la recepción de la materia prima hasta la inspección final, con procedimientos de soldadura documentados según la norma EN ISO 15609-1 y cualificaciones de los soldadores según la norma EN ISO 9606-1. Las bobinas de acero inoxidable 316 se obtienen exclusivamente de acerías con certificación ASTM A240/A240M, verificando la composición química mediante espectroscopia de emisión óptica (OES) en cada lote. Las propiedades mecánicas se confirman mediante ensayos de tracción según la norma ASTM E8/E8M, con un límite elástico mínimo de 170 MPa y una resistencia a la tracción de 485 MPa para espesores de hasta 4,0 mm. El sistema de gestión de la calidad incluye una inspección dimensional al 100 % mediante calibres calibrados según la norma ISO 2768-m, con tolerancias en la disposición de los orificios de ±0,5 mm y una planitud de los paneles de menos de 2 mm en una longitud de 1000 mm. Cada lote de producción va acompañado de certificados de inspección EN 10204 Tipo 3.1, lo que garantiza la trazabilidad completa del material para la documentación de proyectos EPC.

Capacidades de ingeniería a medida y cumplimiento normativo

Se ofrece asistencia técnica de ingeniería a empresas EPC de todo el mundo con soluciones de rejillas a medida para los requisitos de proyectos complejos. Se ofrecen patrones de orificios no estándar, incluyendo 30 x 10 mm para una mayor resistencia al deslizamiento en entornos contaminados con aceite, o 60 x 20 mm para un drenaje máximo en aplicaciones de alto caudal. Se fabrican paneles a medida de hasta 1500 x 3000 mm con una precisión de punzonado CNC de ±0,3 mm, lo que reduce los residuos de corte in situ hasta en un 15 % en comparación con los paneles estándar. Para proyectos que requieran el cumplimiento del código de soldadura estructural AWS D1.1, se proporcionan accesorios de soldadura certificados para los soportes de rejilla, incluyendo barras planas dentadas y placas de base, con procedimientos de soldadura precalificados según la Tabla 3.1 de AWS D1.1. Las capacidades de tratamiento de superficies van más allá de los acabados estándar: electropulido hasta Ra ≤ 0,3 μm para aplicaciones en salas blancas farmacéuticas o de semiconductores, y granallado con perlas de vidrio para un aspecto mate uniforme en instalaciones arquitectónicas. Los cálculos de capacidad de carga se realizan según la categoría de diseño B de la norma ASME BTH-1, con límites de deflexión especificados según los requisitos del cliente (L/100 a L/400). Para proyectos offshore, se ofrecen, previa solicitud, rejillas con certificación de homologación DNV-GL, incluyendo ensayos de corrosión según NORSOK M-001 y ensayos de resistencia al fuego según la norma ISO 834 para situaciones de incendio por hidrocarburos.

Logística, envíos y asistencia global

La logística y la fiabilidad en las entregas son fundamentales para el cumplimiento de los plazos de los proyectos EPC internacionales, y Leading Top Union cuenta con un almacén de 4.000 metros cuadrados en Suzhou con más de 500 toneladas de rejillas de acero inoxidable 316 en tamaños y espesores estándar, listas para su envío inmediato. El plazo de entrega medio para los pedidos personalizados es de 15 a 20 días laborables, con la posibilidad de producción urgente para necesidades de emergencia en un plazo de 7 a 10 días. Las exportaciones a más de 35 países se realizan en condiciones FOB Shanghái o CIF, utilizando embalajes aptos para el transporte marítimo según las normas ISPM 15 para embalajes de madera. Cada envío incluye listas de embalaje, certificados de materiales e informes de inspección en inglés, con copias digitales proporcionadas en un plazo de 24 horas tras el envío. El servicio de asistencia técnica responde a las consultas en un plazo de 4 horas durante el horario laboral (UTC+8), ofreciendo asistencia de ingeniería de aplicaciones para cálculos de carga, selección de resistencia a la corrosión y directrices de instalación. Se proporcionan muestras gratuitas de rejilla de acero inoxidable 316 Perf-O-Grip (200 x 200 mm) para que el cliente las pruebe y apruebe antes de la producción en serie, con entrega por mensajería en un plazo de 5 días laborables en todo el mundo. Para los acuerdos marco a largo plazo, se ofrecen descuentos por volumen del 5 al 15 % en función de las cantidades anuales, con precios fijos para contratos de 12 meses con el fin de facilitar la presupuestación de los proyectos.
