Rejilla de seguridad Perf-O-Grip para entornos de procesamiento de alimentos en los que el diseño higiénico, la resistencia al lavado con productos químicos y el uso de materiales aptos para el contacto con alimentos son requisitos obligatorios.
ISO 3834-2: Calidad de la soldadura
Precios directos de fábrica
Disponibles en tamaños personalizados
Superficie antideslizante de seguridad
Diseño autodrenante
Varias opciones de materiales
Tamaños personalizados y pedidos al por mayor

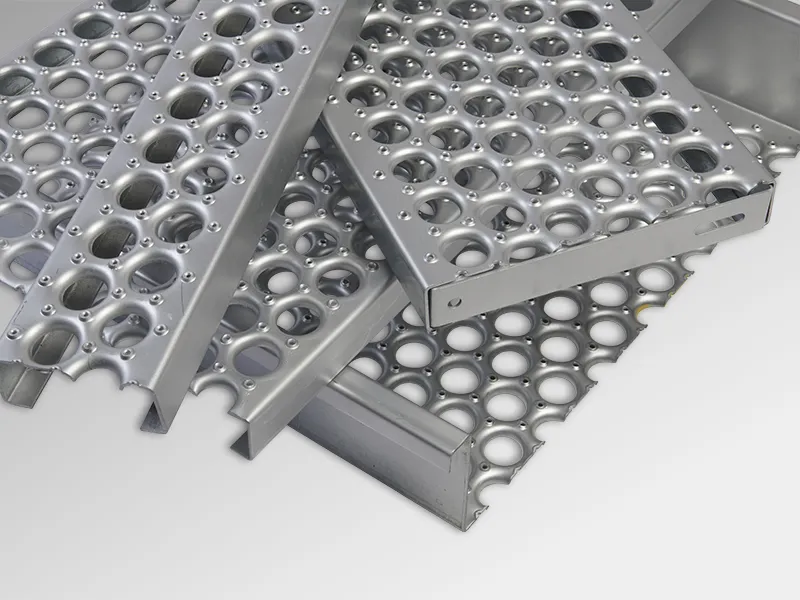

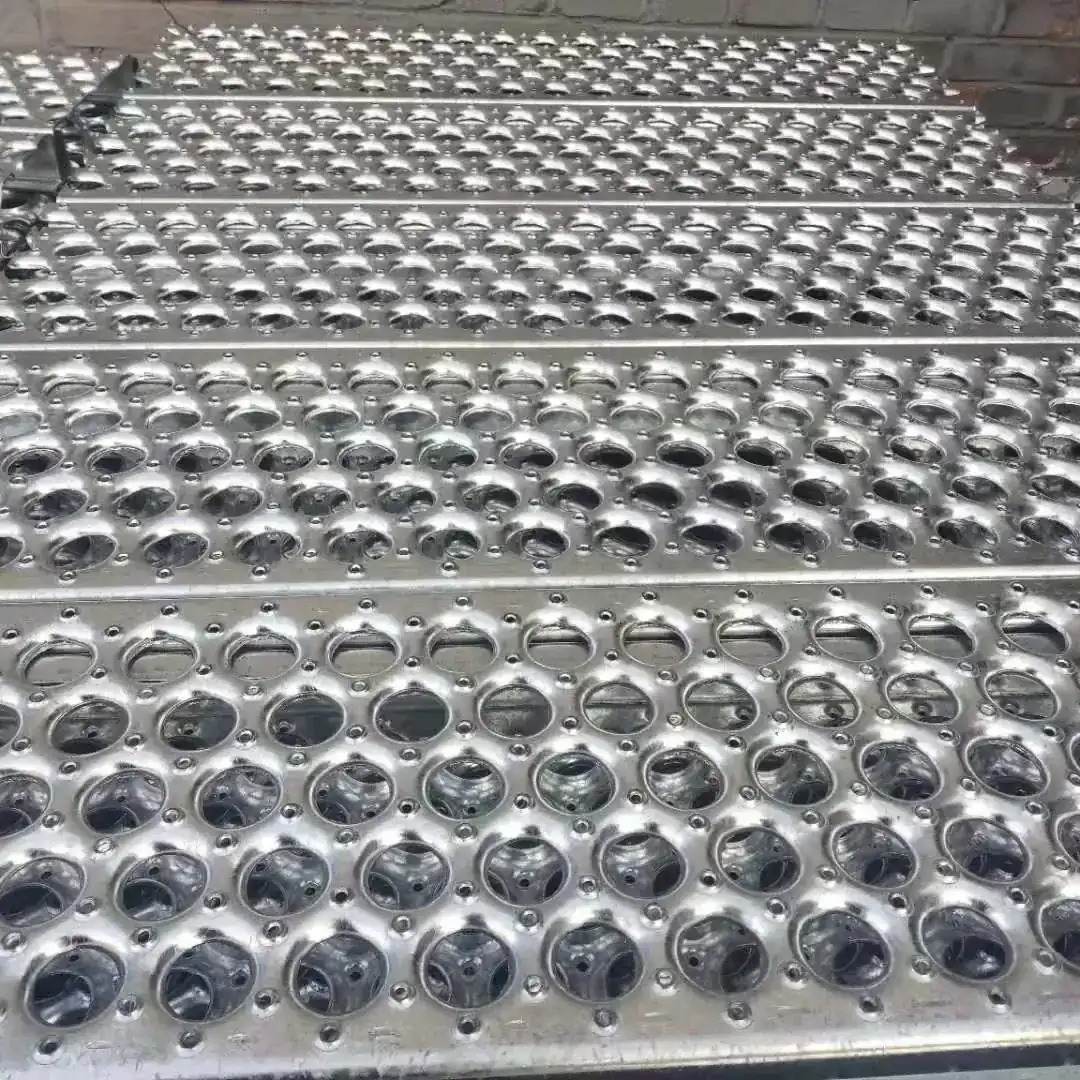

La rejilla Perf-O-Grip para plantas de procesamiento de alimentos está diseñada para cumplir con los rigurosos requisitos higiénicos y estructurales de los entornos húmedos que exigen un alto nivel de higiene. Fabricada en acero inoxidable 304 o 316L (ASTM A240), esta rejilla cumple con la norma 21 CFR 175.300 de la FDA y con las normas sanitarias 3-A del USDA para superficies en contacto con alimentos. El patrón de perforación con hoyuelos elevados —normalmente de 10 mm de diámetro con un centro escalonado de 20 mm— crea una superficie superior lisa y no porosa que elimina los puntos de acumulación de bacterias. A diferencia de las rejillas tradicionales de barras dentadas o soldadas, el diseño Perf-O-Grip no presenta hendiduras, soldaduras ni recubrimientos expuestos que puedan atrapar materia orgánica o desprenderse en los flujos de producto. Esto la hace adecuada para el contacto directo con carne cruda, productos lácteos, aves de corral y productos de panadería según los protocolos HACCP y GMP.
La rejilla está disponible en espesores de 2,0 mm a 5,0 mm (calibre 14 a calibre 7), con dimensiones estándar de los paneles de hasta 600 mm x 2440 mm. Para aplicaciones de alta resistencia, como estaciones de paletización o plataformas de contenedores de ingredientes, el espesor de 3,0 mm en acero inoxidable 316L soporta una carga concentrada de 500 kg en un vano de 600 mm con una deflexión inferior a 2,5 mm, según la norma ASTM E1190. El patrón de orificios perforados reduce el peso total en aproximadamente un 40 % en comparación con la chapa maciza, al tiempo que mantiene la integridad estructural de pasarelas, entrepisos y cubiertas de drenaje. Cada panel se desbarba y pasiva según la norma ASTM A967 para restaurar la capa de óxido de cromo, lo que garantiza la resistencia a la corrosión frente a productos químicos de CIP (limpieza in situ) como el ácido peracético (hasta 200 ppm) y el hidróxido de sodio (pH 12-13) a temperaturas de hasta 82 °C.
La resistencia al deslizamiento de las superficies es un parámetro fundamental en la industria alimentaria, donde los suelos están continuamente expuestos al agua, las grasas animales y los aceites vegetales. El patrón de hoyuelos en relieve de la rejilla Perf-O-Grip proporciona un coeficiente de fricción (COF) de 0,6-0,8 en condiciones de humedad, medido según la norma ASTM F1679, superando el mínimo recomendado por la OSHA de 0,5 para superficies de tránsito. Este rendimiento antideslizante se consigue sin partículas abrasivas ni inserciones de polímero que puedan degradarse bajo ciclos térmicos o ataques químicos. La superficie abierta de la rejilla —normalmente entre el 40 % y el 50 %, dependiendo del patrón de orificios— permite un rápido drenaje del agua de lavado y evita el estancamiento de líquidos que favorecen el crecimiento bacteriano. Para aplicaciones que requieran una retención de residuos aún más fina, se ofrecen perforaciones personalizadas de hasta 6 mm de diámetro, lo que reduce el riesgo de contaminación del producto por la caída de objetos o el paso de materia orgánica a través de la rejilla.
La dilatación térmica es un factor clave a tener en cuenta en las plantas alimentarias con ciclos de lavado a alta temperatura. La rejilla de acero inoxidable Perf-O-Grip tiene un coeficiente de dilatación térmica de 17,3 µm/m·°C (316L), lo cual se tiene en cuenta en los cálculos de ingeniería para luces superiores a 1200 mm. Se recomienda dejar un espacio de dilatación de 5 mm por cada 3 metros de longitud de rejilla cuando se instala en entornos con variaciones de temperatura de 4 °C (almacenamiento en frío) a 93 °C (limpieza con vapor). La rejilla se suministra con fijaciones de acero inoxidable a juego (ASTM F593) para evitar la corrosión galvánica. Para las opciones de acero al carbono o galvanizado, el galvanizado en caliente según la norma ASTM A123 (espesor mínimo de recubrimiento de 85 µm) proporciona una barrera duradera en áreas de procesamiento en seco, aunque se prefiere el acero inoxidable para zonas húmedas a fin de evitar la disolución del zinc en lavados ácidos.
En las instalaciones de procesamiento de carne y aves, la rejilla Perf-O-Grip se instala en las plataformas de la sala de sacrificio, las líneas de evisceración y las pasarelas de las cámaras frigoríficas. Una instalación típica en una planta de 50 000 pies cuadrados inspeccionada por el USDA utiliza rejillas de acero inoxidable 304 de 3,0 mm con perforaciones de 10 mm en tramos de 600 mm. Esta configuración soporta el tráfico de carretillas elevadoras (hasta 3000 kg de carga por eje) al tiempo que permite que la sangre y los despojos se drenen sin obstrucciones. La superficie superior lisa reduce el tiempo de limpieza entre un 30 % y un 40 % en comparación con las rejillas dentadas, tal y como verifican las auditorías del ciclo CIP. En las instalaciones avícolas que procesan 40 000 aves por hora, la superficie abierta de la rejilla evita la acumulación de plumas y grasa, lo que mantiene el flujo de aire para los sistemas de refrigeración por evaporación que mantienen la temperatura ambiente por debajo de los 10 °C.
Las plantas de procesamiento lácteo utilizan rejillas Perf-O-Grip en las salas de maduración de queso, las zonas de recepción de leche y las áreas de almacenamiento de productos químicos para el CIP. Se especifica el grado 316L por su resistencia al ácido láctico (pH 3,5-4,5) y a los desinfectantes a base de cloro (hasta 200 ppm de cloro libre). En una planta de producción de queso de 930 m², se utiliza una rejilla de 2,5 mm de espesor con perforaciones de 8 mm en pasarelas elevadas sobre las cubas, donde soporta lavados con agua caliente a 80 °C dos veces por turno. La superficie no porosa de la rejilla evita la formación de biopelículas, un requisito fundamental para las instalaciones que producen productos lácteos de vida útil prolongada (ESL). Las pruebas de carga según la norma EN 1991-1-1 confirman que una rejilla de 3,0 mm de grado 316L en vanos de 500 mm soporta una carga uniforme de 750 kg/m² con una deformación permanente inferior a 1,5 mm tras 10 000 ciclos.
Las panaderías y las empresas de aperitivos se benefician del uso de la rejilla Perf-O-Grip en las zonas de manipulación de harina, las cámaras de fermentación y las líneas de envasado. Las finas perforaciones de la rejilla (de 6 a 8 mm de diámetro) evitan que los restos de masa y las migas caigan a los niveles inferiores, lo que reduce la atracción de plagas y el trabajo de limpieza. En una panadería industrial de 18 580 m² que produce un millón de barras al día, se utiliza una rejilla de acero al carbono de 4,0 mm con galvanizado en caliente en las plataformas de los silos de ingredientes. El recubrimiento galvanizado resiste el polvo de harina seca sin corroerse, mientras que el patrón de hoyuelos en relieve proporciona tracción a los trabajadores que transportan sacos de harina de 25 kg. Para instalaciones que utilizan acondicionadores enzimáticos de masa (pH 4-6), se recomienda el acero inoxidable 304 para evitar la corrosión por picaduras de los ácidos orgánicos. La reducción de peso de la rejilla (un 40 % más ligera que una placa maciza) permite su instalación sobre la estructura de acero existente sin necesidad de refuerzos.
Las plantas de procesamiento de bebidas —entre las que se incluyen cervecerías, embotelladoras de refrescos e instalaciones de concentrados de zumo— utilizan rejillas Perf-O-Grip en las plataformas de los depósitos, los entrepisos de las líneas de llenado y las zonas de tratamiento de aguas residuales. En una fábrica de cerveza de 500 000 hl/año, una rejilla de acero inoxidable 304 de 3,0 mm con perforaciones de 10 mm soporta cargas concentradas de 1200 kg procedentes del equipo de manipulación de barriles. El área abierta de la rejilla (45 %) permite la ventilación de CO₂ de los tanques de fermentación, lo que evita la acumulación de gas en espacios confinados. En las plantas de zumos que utilizan ácido cítrico (pH 2,5-3,5) y CIP cáustico en caliente (80 °C, 2 % de NaOH), las rejillas de acero inoxidable 316L con un espesor de 2,5 mm ofrecen una vida útil de más de 15 años, tal y como se ha documentado en ensayos de corrosión acelerada según el método B de la norma ASTM G48. Las rejillas se suministran con bordes biselados para eliminar el riesgo de tropiezos en las pasarelas de las líneas de llenado.
Leading Top Union (Suzhou) aporta 15 años de experiencia en fabricación a la producción de rejillas de Perf-O-Grip, con la certificación ISO 3834-2 para el control de calidad de la soldadura y la norma EN 1090-2 EXC3 para la ejecución estructural. En la fábrica se utilizan cuatro prensas perforadoras CNC con una capacidad de 200 toneladas, capaces de producir paneles de hasta 6.000 mm x 1.500 mm con una tolerancia de colocación de orificios de ±0,2 mm. Para aplicaciones de procesamiento de alimentos, se mantiene una línea de producción dedicada al acero inoxidable, separada de las operaciones con acero al carbono, para evitar la contaminación cruzada. Cada panel está marcado con láser con el tipo de material, el número de lote y la fecha de producción para garantizar una trazabilidad completa, cumpliendo los requisitos de documentación de la norma FDA 21 CFR Parte 117 (FSMA) y la Norma Global BRC para la Seguridad Alimentaria.
El proceso de control de calidad incluye una inspección dimensional al 100 % según la norma ASTM E29, la verificación del acabado superficial con un valor Ra ≤ 0,8 µm para las zonas en contacto con alimentos y ensayos de carga según la norma ASTM E1190 en cada lote de producción. En el caso de las rejillas de acero inoxidable 316L, se realizan ensayos de corrosión intergranular según la norma ASTM A262, práctica E, para garantizar la resistencia a la sensibilización durante la soldadura. El proceso de pasivación sigue la norma ASTM A967 con una concentración de ácido nítrico del 20-25 % a 49-60 °C, lo que permite alcanzar un contenido de hierro libre inferior a 0,5 µg/cm², medido mediante el ensayo de ferroxilo. También se ofrece la inspección por terceros a cargo de SGS, TÜV o Bureau Veritas sin coste adicional para los contratistas EPC que requieran una certificación acreditada según la norma ISO 17025.
Para proyectos de procesamiento alimentario a nivel mundial, se ofrece asistencia técnica que incluye cálculos estructurales según la norma ASCE 7-22, análisis de cargas sísmicas y compensación de la expansión térmica. El equipo de ingeniería interno utiliza software de análisis por elementos finitos (ANSYS 2024) para optimizar los patrones de perforación según requisitos de carga específicos, lo que permite reducir el peso del material hasta en un 15 % sin comprometer los factores de seguridad. Se dispone de bobinas de acero inoxidable 304 y 316L de POSCO y Baosteel con certificados de fábrica según la norma EN 10204 Tipo 3.1, lo que garantiza una composición química constante (por ejemplo, 316L: C ≤ 0,03 %, Mo 2,0–2,5 %, Ni 10–14 %). Los plazos de entrega para los paneles estándar (hasta 600 mm x 2440 mm) son de 10 a 15 días laborables a partir de la confirmación del pedido, con producción urgente disponible para sustituciones en caso de paradas de emergencia.
El compromiso con la seguridad alimentaria va más allá de la calidad del producto. Se ofrecen servicios de fabricación a medida, que incluyen aberturas cortadas con plasma para tuberías (de hasta 300 mm de diámetro), bordes biselados para transiciones a ras y zócalos integrados (de 100 mm de altura, según la norma OSHA 1910.29). Cada panel de rejilla se embala en film de polietileno con paquetes desecantes para el acero inoxidable sensible a la humedad y, a continuación, se coloca en cajas de madera contrachapada para su transporte marítimo. Para las instalaciones del USDA que requieren un diseño sanitario, las rejillas se pueden suministrar con soldaduras en ángulo de 3 mm de radio en todas las uniones, lo que elimina las esquinas de 90° en las que se acumulan las bacterias. Con soldadores certificados por la norma AWS D1.1 en plantilla, todas las soldaduras estructurales cumplen los requisitos de la norma ASME B31.3 para soportes de tuberías de proceso. Póngase en contacto con el equipo técnico de ventas en info@leadingtopunion.com para obtener cálculos de carga específicos para su proyecto y recomendaciones sobre materiales.
| Material | Carbon steel / Galvanized steel / Stainless steel / Aluminum |
| Surface Treatment | Galvanizado en caliente (estándar), acabado laminado, pintado |
| Thickness Options | 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm |
| Standard Sizes | 240x1220mm, 300x1220mm, 400x2440mm, 600x2440mm, custom |
| Load Capacity | Up to 500 kg concentrated load (3mm thickness, 600mm span) |
| Hole Pattern | Round raised dimple perforations, 10mm diameter standard |
Precios directos de fábrica con envíos a todo el mundo. Disponemos de tamaños personalizados, pedidos al por mayor y fabricación OEM.
Introduce tus datos y te enviaremos un presupuesto para la rejilla Perf-O-Grip destinada a plantas de procesamiento de alimentos, con los gastos de envío a tu ubicación incluidos.
