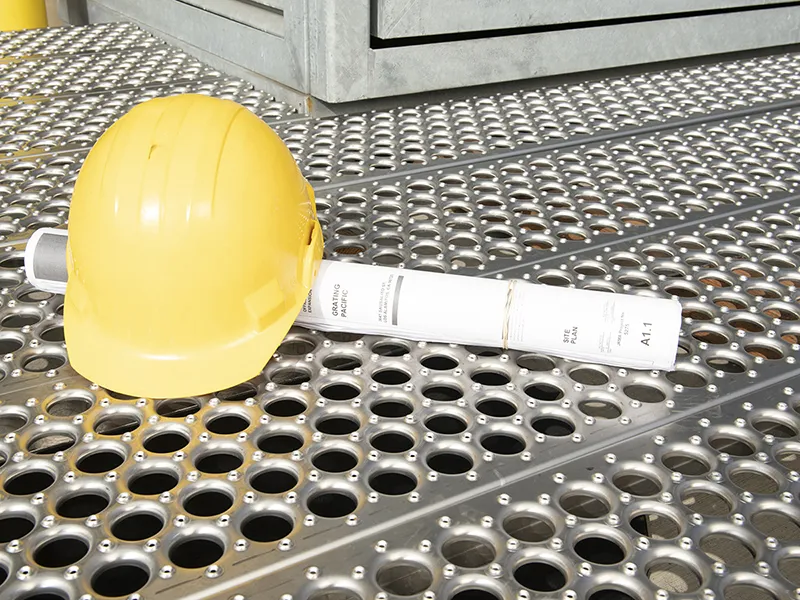

Rejilla galvanizada en caliente Perf-O-Grip

Descripción general del producto

La rejilla galvanizada en caliente Perf-O-Grip de Leading Top Union combina la eficiencia estructural de las aberturas perforadas en forma de rombo con la resistencia a la corrosión probada de un recubrimiento de zinc aplicado según la norma ASTM A123. El material base es acero de bajo carbono (Q235B o ASTM A36), procesado mediante una línea de punzonado de precisión que crea el característico patrón de rombos de 46 x 16 mm. Este patrón maximiza el área abierta para el drenaje y la transmisión de luz, al tiempo que conserva la capacidad de carga necesaria para pasarelas industriales, plataformas y cubiertas de zanjas. El proceso de galvanizado en caliente, llevado a cabo en nuestras instalaciones de Suzhou, produce una capa de aleación de zinc y hierro unida metalúrgicamente con un espesor mínimo de 85 micras sobre un material de 3 mm, superando la norma ASTM A123 para perfiles de acero estructural.

Mecanismo de protección contra la corrosión para bordes perforados

La propiedad de autorreparación del recubrimiento de zinc es fundamental para las rejillas perforadas, ya que el proceso de perforación crea bordes cortados que quedan intrínsecamente expuestos. A diferencia de las alternativas pintadas o con recubrimiento en polvo, el galvanizado en caliente forma una capa protectora continua que sella estos bordes y los pequeños arañazos mediante protección catódica. En el caso de un panel de rejilla de 3 mm de espesor con aberturas estándar de 46 x 16 mm, el recubrimiento de zinc ofrece una vida útil de entre 20 y 50 años, dependiendo de las condiciones atmosféricas: 20 años en entornos marinos industriales según la clasificación ISO 9223 C5, y hasta 50 años en entornos rurales o de industria ligera (ISO 9223 C2-C3). Esto elimina el coste recurrente de la pintura in situ o la reparación del recubrimiento, que suele suponer un aumento del 15-25 % en los gastos del ciclo de vida de las rejillas de acero pintadas en instalaciones al aire libre.

Espesores disponibles y datos sobre la capacidad de carga

La rejilla galvanizada en caliente Perf-O-Grip está disponible en espesores de 2,0 mm a 5,0 mm, con dimensiones estándar de los paneles de 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm. Se pueden fabricar dimensiones a medida para adaptarse a los requisitos específicos de cada proyecto, con tolerancias de ±1,5 mm en longitud y anchura según la clase de ejecución EXC3 de la norma EN 1090-2. El patrón de agujeros en forma de rombo proporciona una superficie abierta típica del 35-40 %, lo que reduce la carga del viento en las plataformas elevadas y permite que los residuos pasen a través sin obstrucciones. La capacidad de carga de un panel de 3 mm de espesor con una luz de 600 mm alcanza los 500 kg de carga concentrada, con un factor de seguridad de 1,5 aplicado según las directrices de diseño de la norma ASME B30.2. La rejilla ofrece un rendimiento fiable en condiciones de temperaturas extremas, desde -40 °C hasta +200 °C, sin que se produzca la delaminación del recubrimiento ni la fragilización del sustrato.

Aplicaciones e industrias

Instalación de plataformas petrolíferas y de gas en alta mar

En las operaciones de exploración y producción (upstream) y de transporte (midstream) del sector del petróleo y el gas, se especifica el uso de rejillas galvanizadas en caliente Perf-O-Grip para las pasarelas de las plataformas marinas, las entreplantas y los peldaños de las escaleras, donde la exposición a la niebla salina y a los hidrocarburos exige una resistencia a la corrosión superior a la del acero pintado estándar. Una instalación marítima típica en el Mar del Norte o el Golfo de México utiliza rejillas de 4 mm de espesor con una luz de 600 mm para soportar cargas de personal y equipos ligeros de hasta 500 kg/m², cumpliendo los requisitos de diseño de la norma DNV-OS-E101 para helipuertos y estructuras de acceso. El patrón de rombos permite que el agua de mar y la lluvia se drenen inmediatamente, lo que reduce el riesgo de resbalones y evita la acumulación de agua que acelera la corrosión localizada. Con un espesor de recubrimiento de zinc de 100 micras como mínimo según la norma ASTM A123, estas instalaciones suelen alcanzar intervalos de servicio de 25 años entre ciclos de mantenimiento importantes.

Durabilidad en la minería y el procesamiento de minerales

Las instalaciones mineras y de procesamiento de minerales utilizan nuestras rejillas galvanizadas para plataformas de alta resistencia, pasarelas de cintas transportadoras y bandejas de cribado, tanto en explotaciones a cielo abierto como subterráneas. La combinación de un sustrato de acero con bajo contenido en carbono y un recubrimiento galvanizado en caliente resiste el polvo abrasivo, los reactivos químicos y los entornos de alta humedad típicos de las plantas de procesamiento de cobre, hierro y oro. Para una concentradora de cobre en Chile, suministramos paneles de 5 mm de espesor con dimensiones de 400 x 2440 mm, diseñados para una carga concentrada de 750 kg con una luz de 800 mm según la norma AS 1657-2018. Las aberturas en forma de rombo de 46 x 16 mm permiten que las partículas finas de mineral y los lodos se filtren sin acumularse en las superficies de paso, lo que reduce la frecuencia de limpieza en un 40 % en comparación con las alternativas de placas macizas. El recubrimiento galvanizado resiste el ataque del agua de proceso con un pH de 5,5 a 8,5 y de los reactivos de flotación habituales.

Rendimiento de las instalaciones de generación de energía

Las instalaciones de generación de energía —incluidas las centrales de carbón, gas natural y biomasa— especifican rejillas galvanizadas en caliente Perf-O-Grip para las plataformas de las turbinas, el acceso a las torres de refrigeración y las estructuras de manipulación de carbón. El recubrimiento resiste la exposición continua al condensado de los gases de combustión, a las salpicaduras de las torres de refrigeración y a temperaturas ambientales que oscilan entre -30 °C y +50 °C. Para una central de carbón supercrítica de 600 MW en China, suministramos 3.200 metros cuadrados de rejilla de 3 mm con paneles personalizados de 300 x 1.220 mm, cada uno de ellos certificado para soportar una carga concentrada de 400 kg en un vano de 500 mm según la norma GB 50017-2017. La superficie abierta del patrón de rombos reduce las fuerzas de levantamiento por el viento en las plataformas elevadas en aproximadamente un 35 % en comparación con las placas de acero macizo, lo cual es fundamental para estructuras de más de 30 metros de altura. No se requiere pintura de mantenimiento durante la vida útil de la central, lo que supone un ahorro estimado de 180 ¥ por metro cuadrado en costes recurrentes de recubrimiento a lo largo de 20 años.

Resistencia química en la industria petroquímica y de refinería

Las aplicaciones petroquímicas y de refinería exigen rejillas que resistan al sulfuro de hidrógeno, los cloruros y los disolventes orgánicos, al tiempo que mantienen su integridad estructural. Las rejillas galvanizadas en caliente Perf-O-Grip cumplen estos requisitos gracias a un recubrimiento de zinc que forma una barrera contra la corrosión atmosférica en zonas clasificadas como Zona 1 y Zona 2 según la norma IEC 60079-10-1. Para la ampliación de una refinería en Oriente Medio, suministramos paneles de 4 mm de espesor con dimensiones de 240 x 1220 mm, diseñados para una carga concentrada de 600 kg con una luz de 600 mm según la norma API RP 2A-WSD. El patrón de orificios en forma de rombo evita la acumulación de líquidos inflamables y permite la dispersión de gases, lo que reduce el riesgo de incendio en las plataformas de las unidades de proceso. El recubrimiento galvanizado se somete a ensayo según la norma ASTM B117 para una resistencia de 1000 horas al rocío salino sin formación de óxido rojo, lo que confirma su idoneidad para entornos de refinerías costeras con tasas anuales de deposición de cloruro superiores a 300 mg/m²/día.

Construcción naval y aplicaciones eólicas marinas

Los sectores de la construcción naval y la energía eólica marina utilizan nuestras rejillas para pasarelas de buques, plataformas de acceso a turbinas y rejillas para piezas de transición. El recubrimiento galvanizado en caliente cumple los requisitos de la norma IMO MSC.313(88) en materia de resistencia al fuego y antideslizante para estructuras marítimas. Para los cimientos de un aerogenerador marino de 10 MW en el Mar del Norte, suministramos paneles de 5 mm de espesor con dimensiones de 400 x 2440 mm, cada uno certificado para soportar una carga concentrada de 1200 kg con una luz de 800 mm según la norma DNV-ST-0126. El patrón de rombos de 46 x 16 mm permite que las salpicaduras de las olas y el agua de lluvia se drenen inmediatamente, evitando la formación de hielo en condiciones bajo cero. El espesor mínimo del recubrimiento de zinc de 120 micras garantiza 30 años de protección contra la corrosión en entornos marinos de zona de salpicadura (clasificación ISO 9223 C5-M), lo que elimina la necesidad de sistemas de ánodos de sacrificio en las superficies de rejilla.

¿Por qué elegir Leading Top Union para las rejillas galvanizadas en caliente Perf-O-Grip?

Fabricación y control de calidad con certificación ISO 3834-2

Leading Top Union cuenta con unas instalaciones de soldadura certificadas según la norma ISO 3834-2 en Suzhou (China), con capacidades integradas de galvanizado en caliente que garantizan un control de calidad total, desde la materia prima hasta el producto acabado. La rejilla Perf-O-Grip galvanizada en caliente se fabrica según la clase de ejecución EN 1090-2 EXC3, que exige la trazabilidad documentada de todos los parámetros de soldadura, certificados de materiales según la norma EN 10204 3.1 e inspección por terceros del espesor y la adherencia del recubrimiento. Cada panel se somete a pruebas de uniformidad del recubrimiento de zinc según la norma ASTM A123, con un mínimo de cinco mediciones de espesor por panel utilizando métodos de medidor magnético. Este marco de certificación es exigido por los principales contratistas EPC para proyectos en los sectores del petróleo y el gas, la generación de energía y la energía eólica marina, donde una rejilla no conforme puede retrasar la puesta en servicio y aumentar la exposición a responsabilidades.

Servicios de asistencia técnica y fabricación a medida

Se ofrece asistencia técnica de ingeniería para el cálculo de la capacidad de carga, la optimización de la luz y la configuración personalizada de los patrones de orificios. Para proyectos que requieran tamaños de rombos o dimensiones de paneles no estándar, se lleva a cabo un análisis de elementos finitos (FEA) conforme a la norma ASME B30.2 con el fin de verificar los límites de deflexión de L/200 bajo la carga de diseño. Se ofrecen servicios complementarios, como el ribeteado, el entallado y el curvado de los paneles de rejilla, para adaptarse a diseños estructurales complejos. Gracias a que contamos con soldadores certificados según la norma AWS D1.1, los paneles de rejilla se pueden integrar con bastidores de soporte, placas de base y sistemas de barandillas en un único pedido. Esto reduce la complejidad de la adquisición para las empresas de EPC que gestionan múltiples subcontratistas en proyectos industriales a gran escala.

Opciones de logística global y envíos urgentes

La logística y la fiabilidad en la entrega son fundamentales para los plazos de construcción, y nuestra planta de Suzhou envía rejillas galvanizadas en caliente Perf-O-Grip a puertos de todo el mundo en un plazo de 4 a 6 semanas desde la confirmación del pedido. Los paneles estándar se empaquetan con separadores de madera para evitar daños en el recubrimiento durante el transporte, y cada paquete se etiqueta con el tipo de material, el espesor del recubrimiento y el número de lote para garantizar una trazabilidad total. Para proyectos urgentes, se mantiene un stock de paneles de 3 mm y 4 mm en tamaños de 240 x 1220 mm y 300 x 1220 mm para un envío urgente en un plazo de 10 días laborables. El paquete de documentación de calidad incluye informes de ensayo de fábrica según la norma EN 10204 3.1, certificados de galvanizado según la norma ASTM A123 e informes de inspección dimensional según la norma ISO 2768-m, lo que satisface los requisitos de documentación de la mayoría de los contratos EPC internacionales.
