Rejilla de seguridad Perf-O-Grip para aplicaciones en plantas químicas en las que la exposición a productos químicos agresivos, el drenaje para la contención de derrames y la seguridad de los trabajadores exigen una resistencia superior a la corrosión.
ISO 3834-2: Calidad de la soldadura
Precios directos de fábrica
Disponibles en tamaños personalizados
Superficie antideslizante de seguridad
Diseño autodrenante
Varias opciones de materiales
Tamaños personalizados y pedidos al por mayor

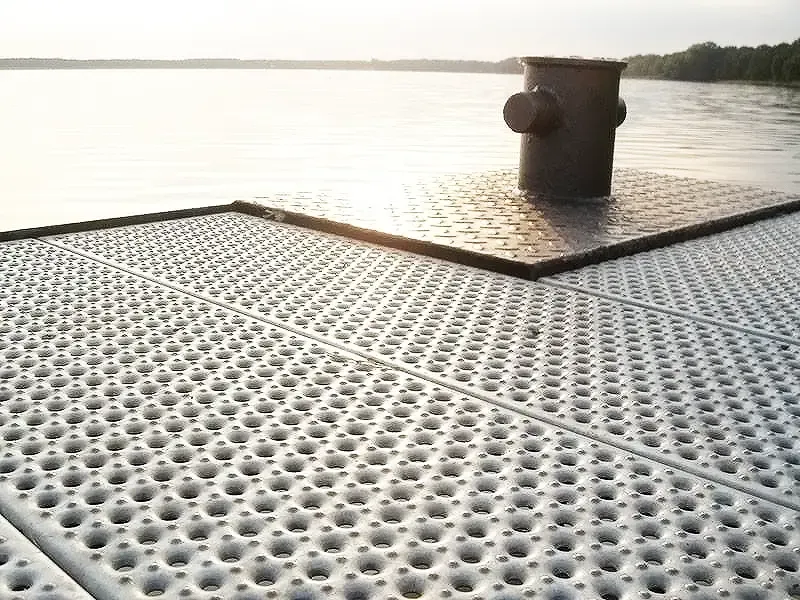

La rejilla Perf-O-Grip, diseñada para entornos de plantas químicas, resuelve los modos de fallo críticos habituales en los pavimentos industriales estándar: corrosión en hendiduras, acumulación de productos químicos y riesgo de resbalones en condiciones de humedad. A diferencia de las rejillas de barras soldadas tradicionales o de las alternativas de fibra de vidrio, esta rejilla metálica perforada utiliza un patrón de hoyuelos en relieve formado directamente a partir de la chapa base, lo que elimina los puntos de soldadura donde los cloruros, los sulfuros y los disolventes orgánicos pueden concentrarse y provocar picaduras. El área abierta, que suele ser del 40-55 % dependiendo del patrón de orificios y el paso, permite que los derrames de productos químicos agresivos se drenen inmediatamente hacia la contención secundaria situada debajo, evitando el contacto prolongado con la superficie que acelera la degradación del material. Para aplicaciones de procesamiento químico, se ofrecen de serie los aceros inoxidables 304L y 316L, con Hastelloy C-276, Inconel 625 y Duplex 2205 disponibles para entornos que impliquen exposición a ácido clorhídrico, ácido sulfúrico o cloro gaseoso a temperaturas elevadas.
El proceso de fabricación en la planta de Suzhou comienza con una perforación de precisión a partir de bobinas, realizada mediante prensas controladas por CNC que mantienen tolerancias en el diámetro de los orificios de ±0,2 mm y una separación entre centros de ±0,3 mm a lo largo de todo el ancho de la lámina. Tras la perforación, el material pasa por una estación de conformado que crea el patrón de hoyuelos en relieve —normalmente de 3 mm a 5 mm de altura— utilizando matrices progresivas que endurecen la superficie por deformación para alcanzar una dureza superficial mínima de 180 HB en acero inoxidable 316L. Este proceso de conformado en frío aumenta la resistencia al deslizamiento para cumplir con las normas ASTM F1637 Clase II para entornos húmedos, con mediciones del coeficiente de fricción superiores a 0,6 cuando se prueba según la norma ASTM D1894 utilizando una solución química húmeda representativa de las condiciones típicas de una planta. En el caso de las opciones de acero al carbono, se aplica un galvanizado en caliente según la norma ASTM A123 tras la fabricación, alcanzando un espesor mínimo de recubrimiento de 85 micras para el material de 3 mm, y la capa de aleación de zinc y hierro proporciona protección catódica en los bordes de corte y los límites de perforación.
Los datos de comportamiento estructural confirman que la rejilla Perf-O-Grip, fabricada en acero inoxidable 316L de 3 mm con perforaciones redondas estándar de 10 mm y un paso de 15 mm, soporta cargas concentradas de hasta 500 kg en una luz de 600 mm con una deflexión inferior a 2,5 mm en el límite elástico, según ensayos realizados conforme a los criterios de la norma ASME BTH-1 para la categoría de diseño B. Para zonas de tráfico más intenso o plataformas de equipos, el material de 5 mm en Duplex 2205 alcanza capacidades de carga que superan los 800 kg de carga concentrada en el mismo vano, al tiempo que mantiene la resistencia a la corrosión en entornos con concentraciones de cloruro de hasta 5.000 ppm a 60 °C. La rejilla está disponible en tamaños de panel estándar desde 240 x 1220 mm hasta 600 x 2440 mm, con dimensiones personalizadas fabricadas con una tolerancia de ±1 mm para su integración directa en estructuras de acero existentes. Cada panel cuenta con un ribeteado de los bordes con soldaduras continuas en las opciones de acero inoxidable o bordes sellados en el material galvanizado para evitar la corrosión por capilaridad en los extremos cortados, un punto de fallo habitual en las rejillas perforadas expuestas a salpicaduras químicas.
En las plantas de cloro-álcali, donde la electrólisis de la salmuera genera cloro gaseoso e hidróxido de sodio en concentraciones de hasta el 50 %, la rejilla Perf-O-Grip de acero inoxidable 316L proporciona superficies para pasillos y plataformas que resisten la exposición intermitente al cloro húmedo y a soluciones cáusticas a temperaturas que alcanzan los 80 °C. El diseño abierto evita la acumulación de cristales de sal y residuos químicos que se forman cuando las soluciones de salmuera se evaporan sobre superficies sólidas, lo que reduce la frecuencia de limpieza en aproximadamente un 60 % en comparación con los pavimentos de chapa estriada en aplicaciones similares. Para las zonas de contención secundaria alrededor de los tanques de almacenamiento de cloro, la rejilla permite el drenaje inmediato de cualquier fuga hacia las cubetas de contención revestidas, al tiempo que mantiene una superficie de paso estable para los operarios que realizan inspecciones rutinarias. Se han suministrado más de 12 000 metros cuadrados de rejilla de 4 mm de espesor de acero inoxidable 316L Perf-O-Grip a una importante planta de cloro-álcali en la provincia de Jiangsu, sin que se haya registrado ningún fallo relacionado con la corrosión tras 5 años de funcionamiento continuo en este entorno agresivo.
Las instalaciones de fabricación de productos farmacéuticos intermedios requieren materiales para suelos que soporten la limpieza periódica con disolventes agresivos, como el metanol, la acetona y el alcohol isopropílico, así como lavados con ácido clorhídrico o fosfórico para la descontaminación de los equipos. La rejilla Perf-O-Grip de acero inoxidable 304L con acabado de superficie electropulido (Ra ≤ 0,8 micras) cumple los requisitos de limpiabilidad del Anexo 1 de las BPF para áreas clasificadas, y su diseño abierto permite el lavado a alta presión a 100 bar para eliminar residuos biológicos y películas químicas sin crear zonas de sombra ni puntos muertos. La ausencia de cordones de soldadura o hendiduras elimina los puntos de refugio bacteriano que pueden causar contaminación en las zonas de procesamiento aséptico, mientras que la superficie antideslizante mantiene la tracción incluso cuando está saturada con soluciones de limpieza que contienen tensioactivos que reducen la tensión superficial. Para una reciente planta de fabricación de API en Zhejiang, se fabricaron 2.400 metros cuadrados de paneles personalizados de 600 x 1.220 mm en acero inoxidable 304L de 3 mm con perforaciones de 8 mm a un paso de 12 mm, logrando un área abierta del 48 % que cumple con los requisitos de drenaje del cliente para su protocolo de limpieza CIP/SIP.
Las unidades de refino petroquímico que procesan crudo con alto contenido en azufre generan gases de sulfuro de hidrógeno (H₂S) y dióxido de azufre (SO₂), que se condensan en las superficies expuestas y forman ácido sulfúrico en presencia de humedad. La rejilla Perf-O-Grip de Hastelloy C-276 está especificada para plataformas y pasarelas en unidades de recuperación de azufre (SRU) y áreas de tratamiento con aminas, donde los niveles de pH pueden descender por debajo de 2,0 y las temperaturas alcanzar los 120 °C durante el funcionamiento normal. La resistencia de la aleación a la corrosión por picaduras y a la corrosión bajo tensión en estas condiciones, verificada mediante ensayos según el método A de la norma ASTM G48 con cero picaduras tras 72 horas en una solución de FeCl₃ al 6 % a 50 °C, proporciona una vida útil superior a 10 años en entornos en los que el 316L fallaría en un plazo de 6 a 12 meses. Para un proyecto de ampliación de una refinería en Shandong, se suministraron 3.800 metros cuadrados de rejilla de Hastelloy C-276 de 4 mm con hoyuelos elevados de 12 mm, diseñada para soportar cargas de personal y equipos ligeros de 250 kg/m² al tiempo que mantiene una resistencia química total al entorno de gas ácido. Los paneles de rejilla se fabricaron con sistemas de sujeción integrados que permiten su rápida retirada para el mantenimiento de los recipientes sin necesidad de cortar ni soldar, lo que reduce el tiempo de ejecución en aproximadamente un 30 % en comparación con las instalaciones de rejillas soldadas.
Las instalaciones de producción de fertilizantes que manipulan soluciones de nitrato de amonio, urea y ácido fosfórico requieren un suelo que resista tanto el ataque químico como la abrasión mecánica provocada por los equipos de manipulación de materiales a granel. La rejilla Perf-O-Grip de acero inoxidable dúplex 2205 ofrece el doble de límite elástico que el 316L (mínimo 450 MPa frente a 210 MPa), combinado con una resistencia a la corrosión equivalente a la del 316L en la mayoría de los productos intermedios de fertilizantes, lo que permite utilizar secciones de material más delgadas que reducen el peso y el coste. Para una planta de granulación de urea en Xinjiang, se diseñaron paneles de rejilla de 3 mm de espesor de acero inoxidable 2205 con una luz de 800 mm entre soportes, logrando una capacidad de carga de 350 kg/m² con una deflexión inferior a 3 mm a la carga de diseño —un rendimiento que requeriría acero 316L de 5 mm de espesor en la misma configuración. El patrón de hoyuelos en relieve proporciona tracción al personal que camina sobre superficies recubiertas de polvo de urea y humedad, lo que crea condiciones resbaladizas en superficies metálicas lisas. Cada panel recibe un tratamiento de pasivación con ácido nítrico según la norma ASTM A967 para eliminar la contaminación de hierro de la superficie y restaurar la capa pasiva de óxido de cromo, lo que garantiza la máxima resistencia a la corrosión desde el primer día de servicio.
Leading Top Union cuenta con la certificación ISO 3834-2 para la soldadura por fusión de materiales metálicos, lo que garantiza que todos los cantos, las soldaduras de fijación y las uniones estructurales de los paneles de rejilla Perf-O-Grip cumplen los rigurosos requisitos de calidad de la clase de ejecución EXC3 de la norma EN 1090-2. Esta certificación, verificada por TÜV SÜD, exige procedimientos de soldadura documentados (WPS), cualificaciones de los soldadores según la norma ISO 9606-1 y ensayos no destructivos (END), incluida la inspección por penetración de tintes en el 100 % de las soldaduras críticas para aplicaciones de servicio químico. Para las rejillas de acero inoxidable y aleaciones exóticas, se mantienen líneas de fabricación separadas para evitar la contaminación cruzada con acero al carbono, que puede provocar oxidación superficial y corrosión localizada en los materiales pasivados. El sistema de gestión de la calidad incluye la trazabilidad de los materiales desde la fábrica hasta el producto acabado, con MTR (informes de ensayo de fábrica) archivados para cada número de lote utilizado en la producción, lo que proporciona una documentación completa para los expedientes de calidad de los proyectos EPC.
El equipo de ingeniería proporciona cálculos estructurales detallados para las instalaciones de rejillas Perf-O-Grip, incluyendo análisis de deflexión según la norma ASME BTH-1 para las categorías de diseño A a D, factores de distribución de carga para cargas concentradas y uniformes, y compensación de la expansión térmica para instalaciones expuestas a variaciones de temperatura de -20 °C a +200 °C. Se utiliza software de análisis de elementos finitos (FEA) para modelar los patrones de perforación y las geometrías de los hoyuelos, optimizando el equilibrio entre el área abierta para el drenaje y la capacidad estructural para los requisitos de carga específicos de cada proyecto. Para las plantas químicas que deben cumplir con las normas internacionales, los paneles de rejilla pueden certificarse según la norma EN 1993-1-1 (Eurocódigo 3) para el diseño de acero estructural, la norma AWS D1.1 para la soldadura en opciones de acero al carbono, o la norma AWS D1.6 para la soldadura de acero inoxidable, dependiendo de las especificaciones del proyecto. Esta profundidad técnica permite proporcionar cálculos sellados y planos certificados que satisfacen los requisitos de documentación de las principales empresas de EPC, incluyendo Fluor, Technip y Sinopec Engineering.
Se mantiene un stock de más de 500 toneladas de bobinas de acero inoxidable de los grados 304L, 316L y 2205, procedentes de acerías certificadas que cumplen con las normas ISO 9001 y PED 2014/68/UE, lo que permite plazos de entrega de entre 2 y 4 semanas para configuraciones estándar de rejillas Perf-O-Grip. Para sustituciones en caso de paradas de emergencia o interrupciones por mantenimiento de la planta, la producción de pequeñas cantidades (50-200 metros cuadrados) puede acelerarse en un plazo de 5 días laborables utilizando una célula dedicada de entrega rápida. Cada panel de rejilla se inspecciona individualmente para comprobar la alineación de las perforaciones, la altura de los hoyuelos, la planitud (dentro de ±2 mm en una longitud de 2 m) y el estado de los bordes antes de empaquetarlo con papel intercalado para superficies de acero inoxidable, a fin de evitar arañazos durante el transporte. El embalaje para exportación cumple con las normas ISPM 15 para cajas de madera e incluye papel VCI inhibidor de la oxidación para los productos de acero al carbono, lo que garantiza que el material llegue a las plantas químicas de Oriente Medio, el Sudeste Asiático o Sudamérica listo para su instalación inmediata sin necesidad de retocar la superficie.
Los ingenieros técnicos de ventas cuentan con experiencia directa en las especificaciones de rejillas para plantas químicas, habiendo prestado apoyo en más de 80 proyectos en los sectores de cloro-álcali, petroquímico, farmacéutico y de fertilizantes desde 2015. Se ofrece asesoramiento sobre la selección de materiales basándose en la composición química específica, la concentración, la temperatura y la duración de la exposición del entorno del proceso, tomando como referencia los datos de corrosión de las pruebas de inmersión NACE TM0169 y ASTM G31. Para proyectos que impliquen corrientes de ácidos mixtos o formulaciones químicas patentadas, se pueden realizar ensayos de coupons en el laboratorio utilizando el fluido de proceso real del cliente para verificar las velocidades de corrosión y confirmar la idoneidad del material antes de que comience la producción. Este enfoque consultivo, combinado con las capacidades de fabricación y las certificaciones de terceros, convierte a Leading Top Union en un socio fiable para las rejillas Perf-O-Grip en aplicaciones exigentes de plantas químicas donde el fallo del material no es una opción.
| Material | Carbon steel / Galvanized steel / Stainless steel / Aluminum |
| Surface Treatment | Galvanizado en caliente (estándar), acabado laminado, pintado |
| Thickness Options | 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm |
| Standard Sizes | 240x1220mm, 300x1220mm, 400x2440mm, 600x2440mm, custom |
| Load Capacity | Up to 500 kg concentrated load (3mm thickness, 600mm span) |
| Hole Pattern | Round raised dimple perforations, 10mm diameter standard |
Precios directos de fábrica con envíos a todo el mundo. Disponemos de tamaños personalizados, pedidos al por mayor y fabricación OEM.
Introduzca sus datos y le enviaremos un presupuesto para la rejilla Perf-O-Grip para plantas químicas, incluyendo los gastos de envío a su ubicación.
