Rejilla de aluminio Perf-O-Grip

Descripción general del producto

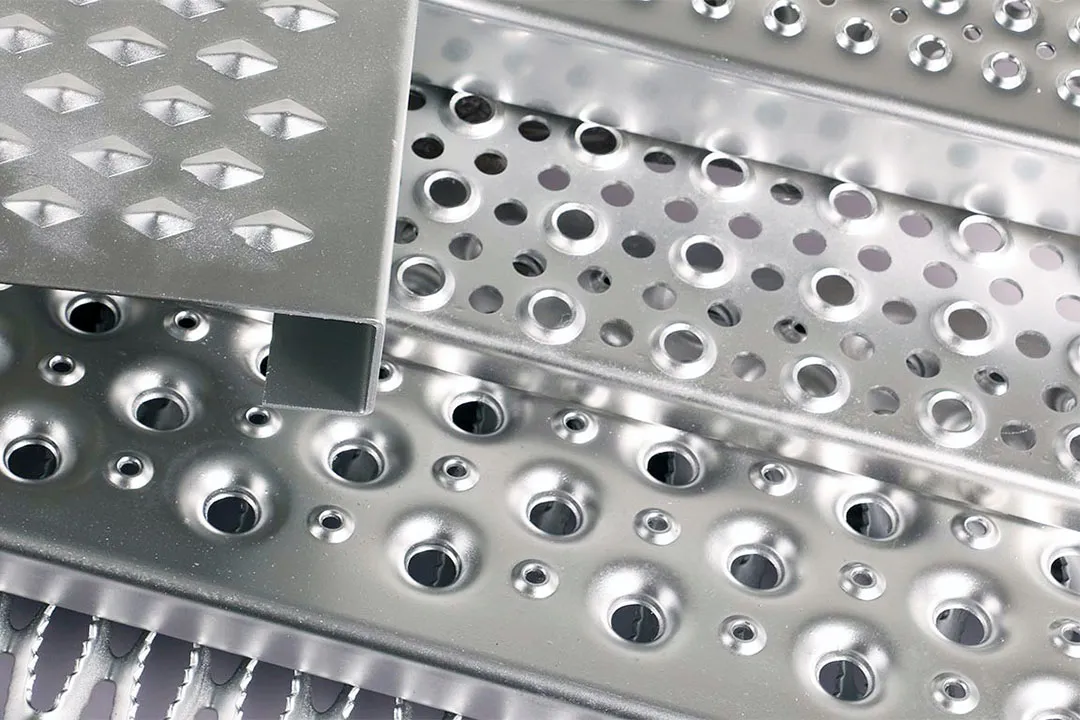

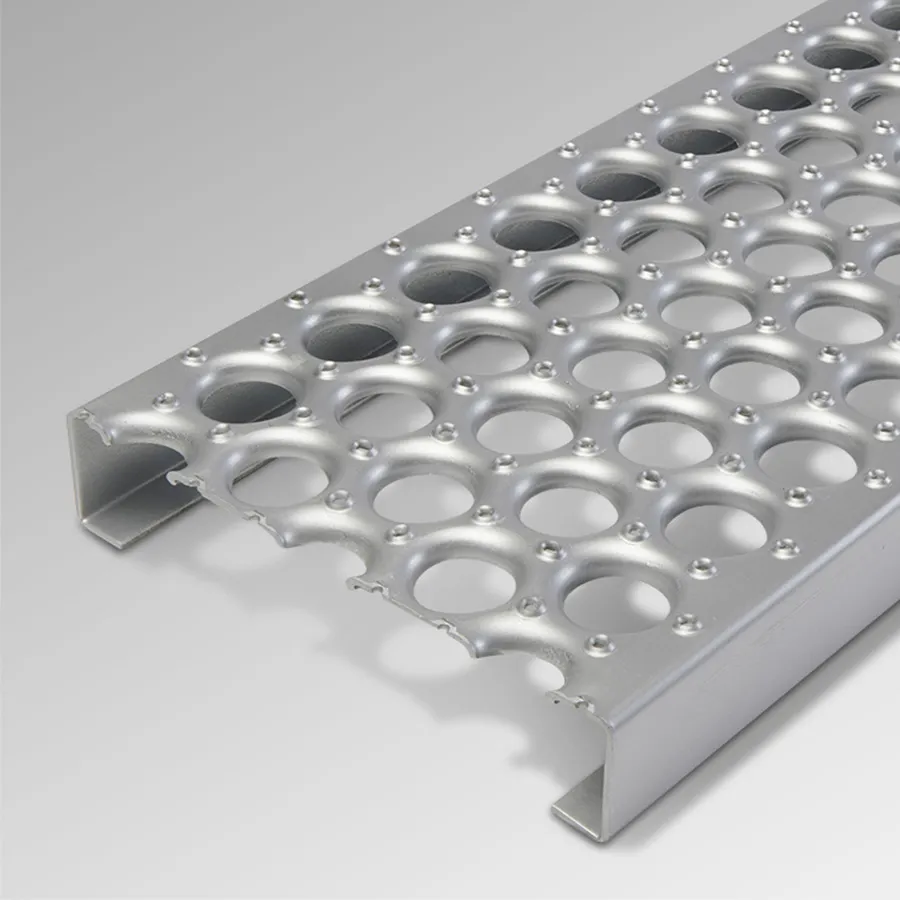

La rejilla de aluminio Perf-O-Grip de Leading Top Union es una solución de pasarelas y plataformas de alta precisión fabricada con aleación de aluminio 5052-H32 o 3003-H14 conforme a la norma ASTM B209. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 x 16 mm, se forman mediante un proceso de punzonado en frío que conserva el temple y las propiedades mecánicas del material. Esta rejilla ofrece una capacidad de carga concentrada de hasta 280 kg en un vano de 600 mm para un espesor de 3,0 mm, cumpliendo los requisitos estructurales de la norma ISO 14122-2 para medios de acceso permanentes a la maquinaria. El porcentaje de superficie abierta de aproximadamente el 60 % permite una transmisión eficiente de la luz, el drenaje del agua y el paso de residuos, lo que reduce el riesgo de resbalones en entornos húmedos o contaminados. Cada panel se fabrica con un acabado de fábrica, aprovechando la capa natural de óxido de aluminio (Al₂O₃) para la protección contra la corrosión, lo que elimina la necesidad del galvanizado en caliente o el recubrimiento en polvo típicos de las rejillas de acero.

Selección de aleaciones y propiedades mecánicas

La elección de los materiales 5052-H32 o 3003-H14 es deliberada para aplicaciones en rejillas estructurales. La aleación 5052-H32 ofrece una resistencia a la tracción mínima de 215 MPa y un límite elástico de 160 MPa, lo que proporciona una resistencia a la fatiga superior para situaciones de carga dinámica, como plataformas de maquinaria vibrante o el tránsito peatonal en torres de aerogeneradores marinos. La aleación 3003-H14, con una resistencia a la tracción de 150 MPa, se elige para aplicaciones que requieren una mayor conformabilidad y soldabilidad, especialmente en configuraciones personalizadas complejas. Ambas aleaciones presentan una excelente resistencia a la corrosión bajo tensión en entornos marinos, tal y como lo validan las pruebas ASTM G67. La rejilla está disponible en tamaños de panel estándar de 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm, con dimensiones personalizadas fabricadas con una tolerancia de ±1,5 mm según la clase de ejecución EN 1090-2 EXC3. Las opciones de espesor de 2,0 mm, 2,5 mm, 3,0 mm y 4,0 mm permiten a los ingenieros optimizar la relación entre el peso y los requisitos de carga, y la variante de 4,0 mm soporta cargas concentradas superiores a 350 kg en luces reducidas.

Rendimiento térmico y aptitud para entornos peligrosos

El rendimiento térmico es un factor diferenciador fundamental de las rejillas de aluminio Perf-O-Grip en entornos extremos. Con una conductividad térmica de 140-150 W/m·K para el 5052-H32, la rejilla disipa rápidamente el calor de la superficie de paso, evitando la acumulación de hielo en climas fríos con temperaturas de funcionamiento de hasta -40 °C. Esta propiedad resulta especialmente valiosa para plataformas marítimas en el Mar del Norte o instalaciones de petróleo y gas del Ártico, donde la acumulación de hielo en las rejillas de acero crea riesgos de resbalones y añade carga muerta. La característica de no generar chispas, verificada mediante el ensayo de chispas por fricción ASTM D2511, hace que esta rejilla sea adecuada para zonas con atmósfera explosiva clasificadas según ATEX e IECEx (Zona 1, Zona 2, Zona 21, Zona 22) en refinerías petroquímicas, instalaciones de manipulación de cereales y plantas de procesamiento químico. La densidad del material, de 2,66 g/cm³, da como resultado un peso del panel de aproximadamente un tercio del de una rejilla de acero equivalente, lo que reduce la carga muerta estructural hasta en un 67 % y permite utilizar vigas de soporte más ligeras, cimientos más pequeños y una logística simplificada para instalaciones remotas.

Aplicaciones e industrias

En la producción de petróleo y gas en alta mar, se especifica el uso de rejillas de aluminio Perf-O-Grip para las pasarelas de las plataformas, las cubiertas de entrepisos y los perímetros de las pistas de aterrizaje de helicópteros, donde la reducción de peso influye directamente en los límites de carga de la superestructura. Un panel típico de 3,0 mm de espesor y 400 x 2440 mm de dimensiones pesa aproximadamente 8,5 kg, frente a los 25 kg de un equivalente de acero, lo que permite a los contratistas EPC reducir el tonelaje de acero de la plataforma en un 15-20 % en las estructuras de superficie. La rejilla cumple con las normas DNV-OS-E101 y NORSOK M-001 para estructuras marítimas, y su capa de óxido natural proporciona resistencia a la corrosión en las categorías de corrosividad C5-M y CX según la norma ISO 12944-2. Para aplicaciones submarinas, la rejilla se utiliza en plataformas de acceso a válvulas y zonas de aterrizaje de ROV, donde sus propiedades no magnéticas evitan interferencias con equipos sensibles de navegación y comunicación. El patrón de rombos abiertos garantiza que el agua de mar, el lodo de perforación y los fluidos hidráulicos se drenen libremente, manteniendo la resistencia al deslizamiento con un coeficiente de fricción superior a 0,6 en condiciones de humedad, según la norma ASTM F1679.

Resultados del sector de las energías renovables

El sector de las energías renovables, en particular la energía eólica marina, utiliza rejillas de aluminio Perf-O-Grip para las plataformas internas de las torres de los aerogeneradores, las cubiertas de acceso a las piezas de transición y las bandejas de cables de las subestaciones. Dado que los parques eólicos marinos operan actualmente a profundidades superiores a los 50 metros y con aerogeneradores de más de 15 MW de potencia, la ligereza de estas rejillas reduce los requisitos de elevación con grúa durante la instalación. Un panel de rejilla de 3,0 mm para una sección de torre de turbina de 6 metros de diámetro pesa menos de 12 kg, lo que permite su manipulación por una sola persona y reduce el tiempo de instalación en un 30 % en comparación con las alternativas de acero. El límite de resistencia a la fatiga del material de 70 MPa a 10⁷ ciclos (según la norma ASTM E466) garantiza un rendimiento fiable bajo vibraciones constantes inducidas por el viento. En parques eólicos de climas fríos, como los del mar Báltico o el Ártico canadiense, la conductividad térmica evita la formación de puentes de hielo entre las barras de la rejilla, lo que mantiene un acceso despejado para los equipos de mantenimiento durante los meses de invierno. La rejilla es totalmente reciclable al final de su vida útil, con un valor de la chatarra de aluminio que actualmente supera los 1500 dólares por tonelada métrica, lo que respalda los requisitos de economía circular en los proyectos de energía renovable de la UE y el Reino Unido.

Durabilidad en la minería y el procesamiento químico

Las operaciones de minería y procesamiento de minerales utilizan rejillas de aluminio Perf-O-Grip en plantas de concentración, plataformas de lixiviación en pilas e instalaciones de gestión de residuos, donde hay presentes productos químicos corrosivos y polvos abrasivos. La resistencia de la rejilla al ácido sulfúrico, al cianuro de sodio y a las soluciones de nitrato de amonio, tal y como se documenta en los ensayos de inmersión de la norma ASTM G31, elimina la necesidad del mantenimiento periódico del recubrimiento que requieren las rejillas de acero. En las fundiciones de cobre y las refinerías de alúmina, se soportan temperaturas de funcionamiento de hasta 120 °C sin pérdida de integridad estructural, ya que la aleación 5052-H32 conserva el 85 % de su límite elástico a temperatura ambiente a 100 °C. La propiedad de no generar chispas es fundamental en minas de carbón subterráneas y zonas con gases explosivos (según AS/NZS 60079.10.1), donde deben minimizarse los riesgos de ignición del metano o del polvo de carbón. El patrón de rombos abiertos permite el paso de finas partículas de mineral y del agua de proceso, evitando la acumulación de material que podría añadir carga muerta o crear riesgos de incendio. Con una vida útil superior a 25 años en entornos moderadamente corrosivos, el coste total de propiedad es un 40-50 % inferior al de las rejillas de acero pintadas o galvanizadas si se tienen en cuenta los ciclos de mantenimiento y sustitución.

¿Por qué elegir Leading Top Union para la rejilla de aluminio Perf-O-Grip?

Leading Top Union fabrica rejillas de aluminio Perf-O-Grip bajo un sistema de gestión de la calidad certificado que incluye la norma ISO 3834-2 para la soldadura de materiales metálicos, la norma EN 1090-2 EXC3 para componentes estructurales de acero y aluminio, y la norma AWS D1.1 para soldadura estructural. Estas certificaciones no son meramente decorativas: exigen una trazabilidad documentada desde la recepción de la materia prima hasta la inspección final, con ensayos mecánicos según la norma ASTM B557, verificación dimensional con una tolerancia de ±1,0 mm en los patrones de orificios críticos y ensayos de carga para validar las capacidades de diseño. La planta de Suzhou opera punzonadoras controladas por CNC con una precisión de posicionamiento de 0,01 mm, lo que garantiza una geometría de orificios uniforme en tiradas de producción de entre 100 y 10 000 paneles. Cada lote de aluminio 5052-H32 o 3003-H14 se verifica con respecto a los certificados de fábrica en cuanto a composición química (según la norma ASTM E1251) y propiedades mecánicas, con ensayos de tracción internos en una máquina de ensayo universal de 100 kN calibrada según la norma ISO 7500-1 Clase 1. Este nivel de control de calidad es esencial para las empresas de EPC que suministran a proyectos de TotalEnergies, Shell o Equinor, en los que la trazabilidad de los materiales es una exigencia contractual.

Asistencia técnica y fabricación a medida

El equipo de ingeniería ofrece asistencia técnica para el cálculo de cargas, la optimización de luces y el desarrollo de patrones de orificios personalizados en función de los requisitos específicos de su proyecto. Mediante el análisis de elementos finitos (FEA), conforme a la norma ASME BPVC, Sección VIII, División 2, podemos validar el comportamiento de las rejillas bajo cargas concentradas, cargas distribuidas uniformemente y cargas puntuales procedentes de las patas de los equipos o las bases de las escaleras. Para proyectos que requieran el cumplimiento de la norma EN 1999-1-1 (Eurocódigo 9) para estructuras de aluminio, proporcionamos valores de resistencia de diseño para flexión, corte y apoyo en los puntos de conexión. Los paneles de dimensiones personalizadas se fabrican según sus medidas exactas con una tolerancia máxima de ±1,5 mm en longitud y anchura, y de ±0,5 mm en espesor, lo que garantiza una integración perfecta con los bastidores de soporte de acero o aluminio existentes. Se ofrecen tratamientos superficiales opcionales, como el anodizado (MIL-A-8625 Tipo II, 5-10 micras) para una mayor resistencia al desgaste en zonas de mucho tránsito, o el recubrimiento de conversión química (MIL-DTL-5541 Tipo I) para una mejor adherencia de la pintura si se requiere codificación por colores para las zonas de seguridad.

Apoyo en logística y aprovisionamiento a nivel mundial

La logística global y la fiabilidad de la cadena de suministro son fundamentales para los proyectos EPC internacionales con plazos de construcción ajustados. Leading Top Union mantiene un stock de productos terminados de más de 50 000 paneles en tamaños estándar, lo que permite plazos de entrega de entre 2 y 4 semanas para la mayoría de los pedidos, mientras que los productos fabricados a medida suelen enviarse en un plazo de 4 a 6 semanas. Las normas de embalaje cumplen con la NIMF 15 para cajas de madera tratadas térmicamente y con la norma ASTM D4169 para las pruebas del ciclo de distribución, lo que garantiza que los paneles lleguen sin daños a las obras de Róterdam, Houston, Singapur o Dubái. Se proporcionan paquetes de documentación completos que incluyen informes de ensayo de materiales (MTR), certificados de conformidad, documentación de cualificación NORSOK M-650 y certificados de inspección EN 10204 Tipo 3.1. Para los compradores que requieran una inspección por parte de terceros, ofrecemos la coordinación con DNV, Lloyd's Register o Bureau Veritas sin coste adicional de gestión del proyecto. Póngase en contacto con nuestro equipo técnico de ventas en info@leadingtopunion.com o en el +86-512-xxxx-xxxx para obtener un presupuesto específico para su proyecto, un cálculo de la capacidad de carga o una muestra de panel para su próximo proyecto de acceso marítimo, minero o industrial.
