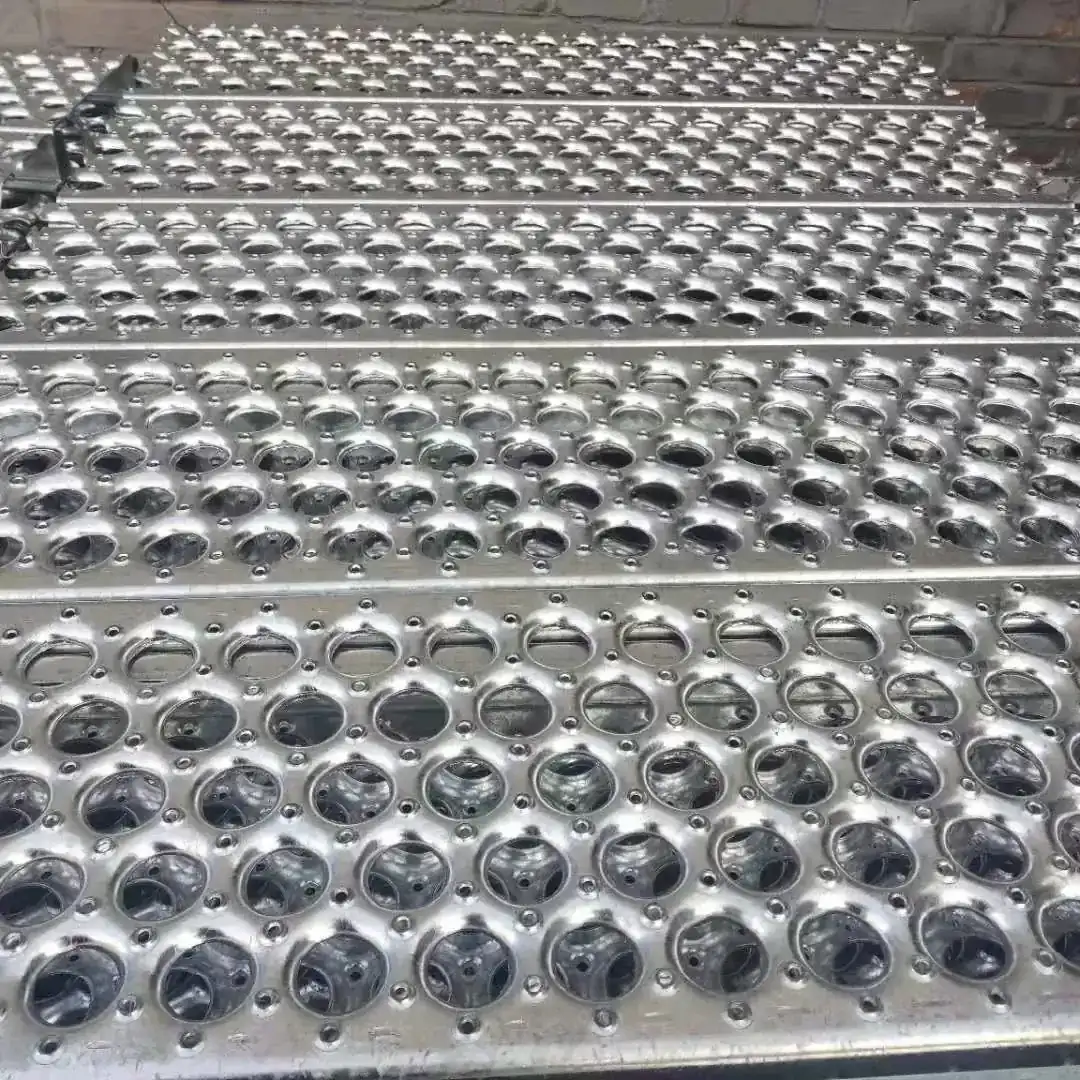

Rejilla de seguridad Perf-O-Grip para pasarelas mineras en las que el polvo de mineral, el agua, el tránsito intenso de botas y las vibraciones de los equipos exigen un drenaje autolimpiante y una tracción fiable.
ISO 3834-2: Calidad de la soldadura
Precios directos de fábrica
Disponibles en tamaños personalizados
Superficie antideslizante de seguridad
Diseño autodrenante
Varias opciones de materiales
Tamaños personalizados y pedidos al por mayor
La rejilla Perf-O-Grip de Leading Top Union ha sido diseñada específicamente para los entornos exigentes de las pasarelas mineras, donde la seguridad, la durabilidad y la eficiencia en el mantenimiento son requisitos imprescindibles. Fabricada en la planta de Suzhou con las certificaciones ISO 3834-2 y EN 1090-2 EXC3, esta rejilla presenta un patrón de perforación con hoyuelos elevados que crea un enclavamiento mecánico con las suelas de las botas, lo que proporciona un coeficiente de fricción superior a 0,8 cuando se prueba según la norma ASTM F1679. Los orificios redondos de 10 mm de diámetro están espaciados para proporcionar un 40-45 % de superficie abierta, lo que permite que el polvo fino de mineral, los lodos y el agua pasen inmediatamente al entrar en contacto. Esta geometría autolimpiante evita la acumulación de residuos que pueden convertir una rejilla estándar en un peligro de resbalones o un riesgo de incendio en las zonas de procesamiento de carbón. Cada panel está fabricado en acero al carbono laminado en caliente que cumple con las especificaciones de la norma ASTM A36 o EN 10025-2 S235JR, con opciones de espesor de 2,0 mm a 5,0 mm para adaptarse a requisitos de carga específicos.
El diseño estructural de la rejilla Perf-O-Grip se ha validado mediante análisis de elementos finitos (FEA) según las metodologías de la norma ASME BPVC, Sección VIII, División 1, lo que garantiza un comportamiento predecible bajo cargas cíclicas provocadas por el personal y el equipo. Para un panel estándar de 3,0 mm de espesor con una luz de 600 mm entre apoyos, la capacidad de carga concentrada alcanza los 500 kg con una deflexión inferior a 2,5 mm, muy por debajo del límite L/200 especificado en la norma EN 1993-1-1 para pasarelas industriales. El patrón de hoyuelos en relieve, formado mediante un proceso de prensado en frío, aumenta el módulo de sección efectivo en aproximadamente un 15 % en comparación con las chapas perforadas planas de espesor equivalente, lo que proporciona una rigidez adicional sin aumentar el peso. Esto es fundamental para las pasarelas suspendidas en minas subterráneas, donde cada kilogramo de carga muerta estructural afecta a los requisitos de elevación y soporte. La rejilla está disponible en tamaños de panel estándar de 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, con dimensiones personalizadas de hasta 1500 mm de ancho y 6000 mm de largo para aplicaciones especializadas.
Las opciones de tratamiento de superficies se seleccionan en función del entorno químico específico de la mina. El acabado estándar de galvanizado en caliente, aplicado según la norma ASTM A123/A123M, proporciona un espesor de recubrimiento de zinc de entre 85 y 120 micras sobre un material de 3,0 mm, lo que ofrece protección contra la corrosión en aguas mineras ácidas con niveles de pH de hasta 4,5. Para operaciones en instalaciones de lixiviación de cobre o en zonas con concentraciones de cloruro superiores a 500 ppm, se recomienda el acero inoxidable de grado 316L (UNS S31603) con un contenido de molibdeno del 2,0-2,5 % para resistir la corrosión por picaduras y en hendiduras según el ensayo del método A de la norma ASTM G48. Hay disponibles opciones de aleación de aluminio 6061-T6 para instalaciones ligeras en pozos de ventilación o pasarelas temporales, que ofrecen una densidad de 2,70 g/cm³ —un tercio de la del acero al carbono— al tiempo que mantienen un límite elástico de 240 MPa. Cada panel se fabrica con una tolerancia dimensional de ±1,5 mm en longitud y anchura según la norma ISO 2768-m, lo que garantiza un ajuste uniforme en múltiples estructuras de soporte sin necesidad de modificaciones in situ.
En las explotaciones mineras subterráneas de roca dura, se instalan rejillas Perf-O-Grip en pasarelas elevadas situadas sobre zonas de sumideros y equipos de procesamiento, donde la acumulación de lodo y lodos minerales es constante. Una instalación típica en una mina de oro canadiense utiliza paneles galvanizados de 4,0 mm de espesor que abarcan 900 mm entre vigas de acero, soportando al personal de mantenimiento que transporta herramientas de hasta 25 kg, al tiempo que permite que los residuos de perforación y el agua de lavado se drenen libremente. El diseño de área abierta reduce la necesidad de limpieza manual en un 60-70 % en comparación con las rejillas de chapa estriada o de barras dentadas, tal y como se documenta en los registros de mantenimiento de las operaciones en la cuenca de Sudbury. El patrón de hoyuelos elevados mantiene el agarre incluso cuando las botas están cubiertas de arcilla húmeda o polvo fino de mineral de hierro, con una resistencia al deslizamiento probada según la norma DIN 51130 que alcanza la clasificación R12 para condiciones aceitosas y húmedas. Esto es especialmente importante en los túneles de acceso en pendiente, donde las filtraciones de agua de las paredes rocosas crean superficies persistentemente húmedas.
Las explotaciones mineras a cielo abierto y las plantas de beneficio se benefician de la rejilla Perf-O-Grip en las torres de transferencia de cintas transportadoras, las plataformas de trituradoras y las pasarelas de las estaciones de cribado. En una planta de concentración de cobre en Chile, se han instalado paneles de acero inoxidable 316L de 5,0 mm de espesor con perforaciones en forma de hoyuelos de 10 mm en una pasarela con una inclinación de 30 grados que conduce a una trituradora secundaria, donde soportan el impacto de fragmentos de roca que caen de hasta 50 mm de diámetro sin deformarse. La rejilla soporta una carga viva de 4,8 kN/m² según la norma EN 1991-1-1, categoría C3, para zonas con congestión de personas, mientras que los orificios autolimpiantes evitan la acumulación de polvo de concentrado de cobre que puede crear atmósferas explosivas cuando se seca. Los paneles se fijan con pernos en J de acero inoxidable y abrazaderas de silla a intervalos de 300 mm, lo que permite su rápida retirada para acceder a los rodillos de la cinta transportadora o a los revestimientos de las tolvas subyacentes sin alterar las secciones adyacentes. Esta capacidad de sustitución modular reduce el tiempo de inactividad de la pasarela en un 80 % en comparación con los sistemas de rejilla soldada.
En las plantas de tratamiento de carbón y las instalaciones de generación de energía térmica que trabajan con lignito o carbón bituminoso, la rejilla Perf-O-Grip ofrece ventajas fundamentales en materia de ventilación y seguridad contra incendios. Su superficie abierta del 40 % permite que el metano y el polvo de carbón se dispersen de forma natural, lo que reduce el riesgo de acumulación en las zonas muertas situadas debajo de las pasarelas. Un panel de 600 mm de ancho de acero galvanizado de 3,0 mm de espesor y 1200 mm de luz soporta una carga uniforme de 3,0 kN/m² según la norma AS/NZS 1170.1 para plataformas industriales, mientras que las protuberancias elevadas proporcionan tracción a los trabajadores que llevan botas con puntera de acero sobre superficies recubiertas de polvo de carbón fino. La rejilla se instala con una pendiente del 1-2 % hacia los puntos de drenaje, lo que garantiza que el agua procedente de los sistemas de extinción de incendios o de las operaciones de lavado fluya a través de las perforaciones en lugar de acumularse. Para aplicaciones en zonas de manipulación de carbón con un elevado contenido de azufre, se ofrece un acabado pintado con un sistema epoxi de dos capas (80 micras de espesor de película seca según la Guía 4.00 de la SSPC-PS) que resiste la formación de ácido sulfúrico por la oxidación de la pirita.
Los buques de apoyo a la minería en alta mar y las plataformas de equipos de minería submarina utilizan rejillas Perf-O-Grip en entornos marinos donde la niebla salina y las salpicaduras de las olas crean condiciones corrosivas. Se utiliza un panel de aluminio 5083-H116 de 2,5 mm de espesor, con un peso de tan solo 8,2 kg/m², para las pasarelas de acceso de un vehículo recolector de nódulos polimetálicos que opera a 4500 metros de profundidad, donde la rejilla debe soportar la presión hidrostática al tiempo que permite el paso del agua cargada de sedimentos. El material cumple las normas DNV-GL para estructuras marinas, con una resistencia a la tracción mínima de 305 MPa y un alargamiento del 12 % según la norma ASTM B557. El patrón de hoyuelos en relieve proporciona agarre en superficies mojadas por el agua de mar, con una resistencia al deslizamiento probada según la norma ASTM E303 que supera los 0,6 BPN (Índice Británico de Péndulo) en condiciones húmedas. Cada panel está ribeteado con un radio de 5 mm para evitar el roce de los cables, y todos los elementos de fijación son de acero inoxidable A4-80 según la norma ISO 3506-1 para garantizar la resistencia a la corrosión en entornos ricos en cloruro.
Leading Top Union aporta más de 15 años de experiencia en fabricación a cada panel de rejilla Perf-O-Grip, con procesos de producción certificados según la norma ISO 3834-2 en materia de calidad de soldadura y la norma EN 1090-2 EXC3 para la ejecución de estructuras de acero. La planta de Suzhou cuenta con cuatro líneas de prensado automatizadas capaces de formar patrones de hoyuelos en chapas de hasta 1500 mm de ancho con una precisión posicional de ±0,3 mm por metro lineal, verificada mediante sistemas de medición láser calibrados según las normas ISO 17025. Cada lote de producción se somete a una inspección dimensional según la norma ISO 2768-m, y se realizan ensayos de deflexión bajo carga en muestras aleatorias según la norma ASTM E855. Se mantiene un stock de más de 500 toneladas de materia prima en calidades que incluyen ASTM A36, EN 10025-2 S355JR y acero inoxidable 304L/316L, lo que permite plazos de entrega de 10-15 días laborables para paneles estándar y de 20-25 días para tamaños personalizados con tratamientos superficiales especializados.
El programa de garantía de calidad incluye la verificación por parte de terceros, a cargo de SGS o Bureau Veritas previa solicitud, con trazabilidad completa desde los certificados de ensayo de fábrica según la norma EN 10204 Tipo 3.1 hasta los informes de inspección final. Para aplicaciones mineras que requieran el cumplimiento de normas de seguridad internacionales, se proporciona documentación que demuestra la conformidad con la norma ASME B30.11 para grúas monorraíl y grúas suspendidas, la norma OSHA 1910.23 para superficies de trabajo y tránsito, y la norma MSHA 30 CFR Parte 56 para minas a cielo abierto de metales y no metales. La rejilla se somete a ensayos de resistencia al deslizamiento utilizando un medidor Brungraber Mark II según la norma ASTM F1679, con resultados certificados que muestran un coeficiente de fricción de 0,85-0,92 en superficies secas y de 0,72-0,78 en superficies húmedas recubiertas de polvo fino de mineral de hierro. También se ofrecen informes de análisis de elementos finitos para luces no estándar, lo que garantiza que la deflexión se mantenga por debajo de L/200 bajo la carga máxima de diseño, tal y como se especifica en la norma EN 1993-1-1.
El soporte técnico de Leading Top Union incluye planos de instalación detallados con especificaciones de par de apriete de los pernos (normalmente entre 20 y 30 Nm para pernos en J M10 según la norma ISO 898-1, clase 8.8), tablas de carga para todas las combinaciones de espesor y luz, y datos de resistencia a la corrosión para composiciones químicas específicas de las aguas de mina. Los ingenieros pueden recomendar la combinación óptima de material y recubrimiento basándose en los niveles de pH, la concentración de cloruro y los rangos de temperatura de -40 °C a +80 °C, tomando como referencia la norma ISO 9223 para las categorías de corrosividad atmosférica. Para proyectos mineros a gran escala, se ofrece una programación de entregas «justo a tiempo» que se adapta a los plazos de construcción, con opciones de embalaje que incluyen cajas de acero para el transporte en contenedores o palés de madera para carga a granel. Cada panel está claramente marcado con el grado del material, el espesor y el número de lote, de acuerdo con los requisitos de trazabilidad de la norma ISO 9001:2015, lo que garantiza una integración perfecta en los sistemas de gestión de la calidad. Póngase en contacto con el equipo técnico de ventas en info@leadingtopunion.com para obtener un presupuesto específico para su proyecto con cálculos de carga y datos de resistencia a la corrosión adaptados a las condiciones específicas de la mina.
| Material | Carbon steel / Galvanized steel / Stainless steel / Aluminum |
| Surface Treatment | Galvanizado en caliente (estándar), acabado laminado, pintado |
| Thickness Options | 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm |
| Standard Sizes | 240x1220mm, 300x1220mm, 400x2440mm, 600x2440mm, custom |
| Load Capacity | Up to 500 kg concentrated load (3mm thickness, 600mm span) |
| Hole Pattern | Round raised dimple perforations, 10mm diameter standard |
Precios directos de fábrica con envíos a todo el mundo. Disponemos de tamaños personalizados, pedidos al por mayor y fabricación OEM.
Introduzca sus datos y le enviaremos un presupuesto para la rejilla Perf-O-Grip para pasarelas mineras, con los gastos de envío a su ubicación incluidos.
