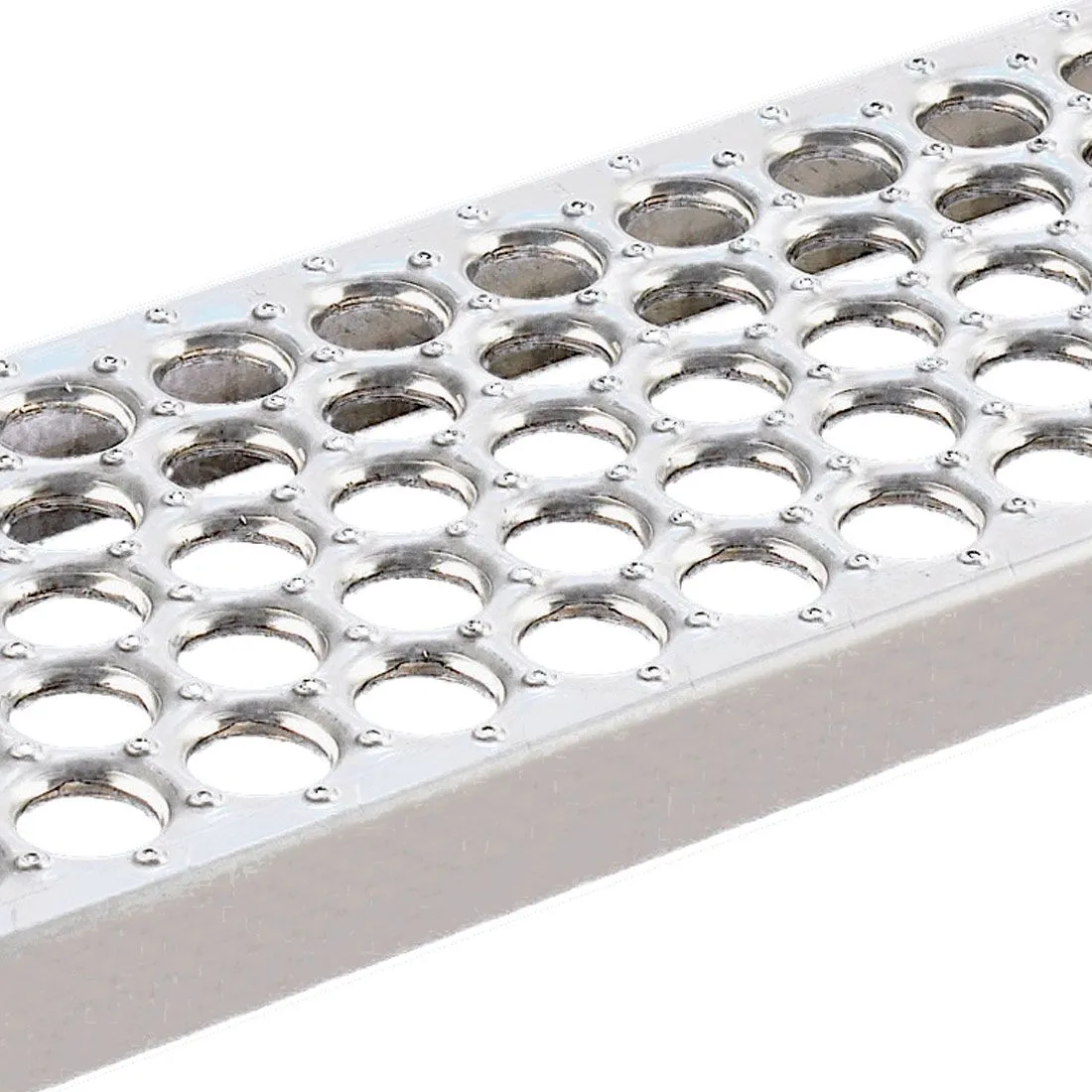

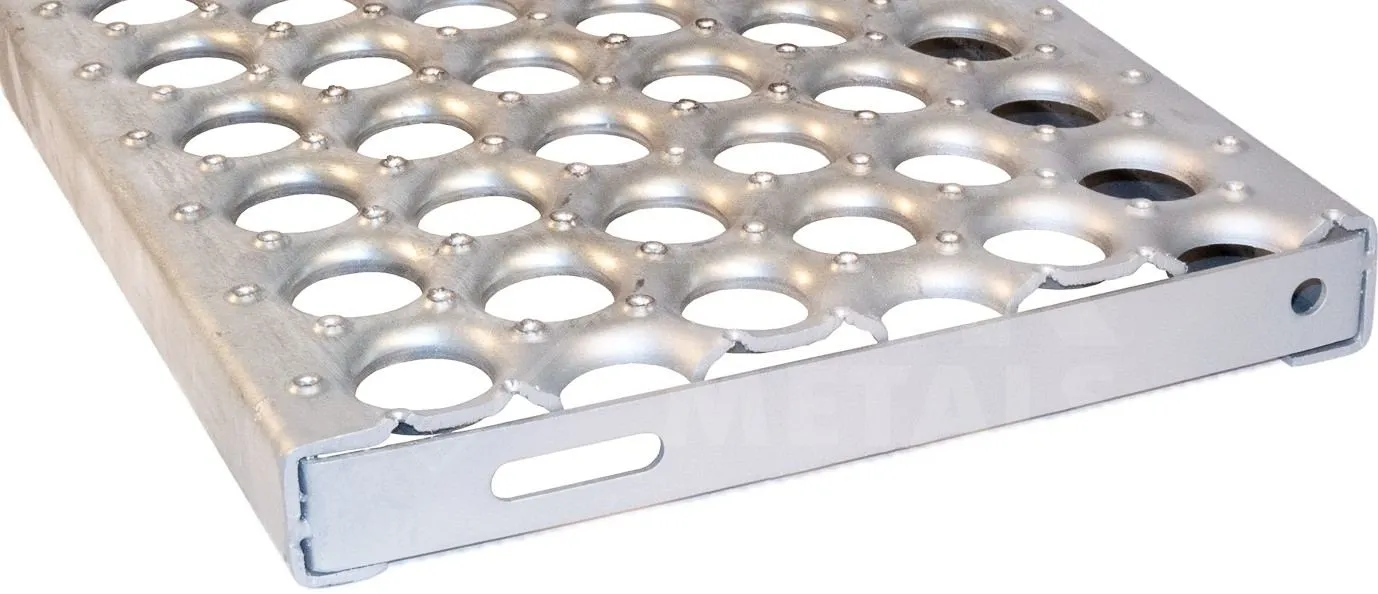

Rejilla de acero inoxidable 304 Perf-O-Grip

Descripción general del producto

La rejilla Perf-O-Grip de acero inoxidable 304 de Leading Top Union está diseñada para entornos exigentes en los que la resistencia a la corrosión, la higiene y la integridad estructural son requisitos imprescindibles. Fabricada en acero inoxidable austenítico tipo 304 (proporción cromo-níquel 18/8), esta rejilla cumple con la norma ASTM A240/A240M para productos laminados planos y con la norma ASTM A666 para aplicaciones estructurales. Las aberturas perforadas en forma de rombo, con unas dimensiones estándar de 46 x 16 mm, proporcionan un 62 % de superficie abierta para un drenaje eficiente y el paso de residuos, al tiempo que mantienen una superficie antideslizante. Cada panel se fabrica con acabado de fábrica (2B) o, opcionalmente, con superficie cepillada n.º 4, con espesores que van de 2,0 mm a 4,0 mm. Los tamaños estándar de los paneles incluyen 240 x 1220 mm, 300 x 1220 mm y 400 x 2440 mm, con dimensiones personalizadas disponibles para satisfacer los requisitos específicos de cada proyecto. Las pruebas de carga según la norma ASME B56.1 confirman una capacidad de carga concentrada de hasta 480 kg en un panel de 3 mm de espesor con una luz de 600 mm, lo que garantiza un rendimiento fiable bajo un tráfico peatonal intenso y cargas industriales ligeras.

Resistencia a la corrosión y propiedades de los materiales

La composición del acero inoxidable 304 ofrece una excelente resistencia a la corrosión atmosférica, a la exposición a productos químicos suaves y a los entornos oxidantes, lo que lo hace adecuado para temperaturas de servicio continuas que van desde condiciones criogénicas de hasta -196 °C hasta 870 °C. A diferencia de las alternativas de acero al carbono, esta rejilla no requiere mantenimiento de pintura, galvanizado ni recubrimiento, lo que reduce los costes del ciclo de vida en un 35-50 % estimado a lo largo de 20 años en entornos corrosivos. La propiedad no magnética en estado recocido es fundamental para aplicaciones cerca de equipos electrónicos sensibles o procesos de separación magnética, tal y como lo verifican las pruebas ASTM A342/A342M. Cada panel se fabrica con una tolerancia de planitud de ±1,5 mm por cada 600 mm de longitud y una tolerancia de torsión de ±2,0 mm por cada 300 mm de anchura, lo que garantiza una instalación uniforme en grandes cubiertas y plataformas. El diseño de área abierta también minimiza las fuerzas de levantamiento por el viento en instalaciones al aire libre, una consideración clave para proyectos marítimos y costeros.

Normas de calidad y seguridad en la fabricación

La fabricación se somete a estrictos controles de calidad en virtud de nuestra certificación ISO 3834-2 para soldadura, y todos los bordes cortados se desbarban para eliminar las aristas afiladas que podrían comprometer la seguridad o la higiene. El patrón en forma de rombos proporciona un coeficiente de fricción de 0,6-0,8 según las pruebas realizadas conforme a la norma ASTM F1679, superando los requisitos mínimos de resistencia al deslizamiento de la OSHA para pasillos industriales. Para aplicaciones que requieren un drenaje mejorado, el tamaño de abertura de 46 x 16 mm permite el paso de partículas de hasta 15 mm de diámetro, lo que reduce las obstrucciones en áreas de procesamiento de alimentos o de lavado en el sector farmacéutico. La naturaleza totalmente reciclable de la rejilla al final de su vida útil se ajusta a los criterios de sostenibilidad de LEED v4.1 y BREEAM, lo que respalda las certificaciones de construcción sostenible. Se ofrecen patrones de perforación personalizados para caudales especializados o la gestión de residuos, con cantidades mínimas de pedido de 50 paneles para configuraciones no estándar. Cada lote es trazable mediante números de fusión y certificados de ensayo de materiales según la norma EN 10204 Tipo 3.1.

Aplicaciones e industrias

Entornos de la industria alimentaria y farmacéutica

En las industrias alimentaria y farmacéutica, la rejilla de acero inoxidable 304 Perf-O-Grip se utiliza para entrepisos, pasarelas y cubiertas de desagüe, donde la higiene es fundamental. El acabado cepillado n.º 4 proporciona una rugosidad superficial de Ra 0,4-0,8 μm, cumpliendo los requisitos de la norma FDA 21 CFR 177.2600 para superficies en contacto con alimentos y las directrices de la EHEDG en materia de facilidad de limpieza. Para una planta de procesamiento avícola en Tailandia, suministramos 1.200 paneles de rejilla de 3,0 mm de espesor con dimensiones personalizadas de 400 x 2.440 mm, capaces de soportar una carga viva de 5 kN/m² según la norma EN 1991-1-1, al tiempo que resisten lavados diarios a alta presión a 80 °C con desinfectantes a base de cloro. La propiedad no magnética evita interferencias con los detectores de metales utilizados para la detección de contaminantes, un requisito fundamental en entornos que cumplen con el sistema HACCP. El 62 % de superficie abierta garantiza un rápido drenaje del agua de lavado y de los residuos orgánicos, lo que reduce el crecimiento bacteriano y cumple con las normas de higiene del USDA para plantas de carne y aves de corral.

Rendimiento en el sector offshore y petroquímico

Las plataformas marítimas de petróleo y gas, así como las instalaciones petroquímicas, utilizan esta rejilla para pasarelas, peldaños de escaleras y plataformas de equipos en entornos marinos corrosivos. La aleación 304 resiste la corrosión por picaduras y en hendiduras en entornos con cloruro de hasta 200 ppm, tal y como lo confirman los ensayos según el método A de la norma ASTM G48. Para un proyecto de parque eólico marino en el Mar del Norte, suministramos 800 paneles de rejilla de 4,0 mm de espesor con dimensiones de 300 x 1220 mm, diseñados para soportar cargas de viento de 55 m/s según la norma DNV-OS-J101 y la exposición a la zona de salpicaduras de las olas. El patrón de rombos proporciona resistencia al deslizamiento incluso cuando está recubierto de aceite o agua de mar, alcanzando un valor en la prueba del péndulo de más de 45 según la norma EN 13036-4. En plantas petroquímicas que manipulan ácido acético, ácido cítrico y ácido sulfúrico diluido (con una concentración de hasta el 10 % a 50 °C), la rejilla mantiene su integridad estructural con una velocidad de corrosión inferior a 0,1 mm/año según la norma ASTM G31. La superficie con acabado de fábrica simplifica la inspección de fisuras por corrosión bajo tensión durante los ensayos no destructivos rutinarios según la sección V de la norma ASME.

Minería, generación de energía y aplicaciones marítimas

Mining and power generation applications benefit from the grating’s temperature resistance and load-bearing capacity. In coal-fired power plants, it is used for turbine deck platforms and boiler access areas where ambient temperatures reach 200°C, with the 304 alloy retaining 85% of its room-temperature yield strength at 300°C per ASME Section II Part D. For a copper mine in Chile, we fabricated 600 panels with 2.5mm thickness and 240x1220mm dimensions, supporting a concentrated load of 350 kg on a 500mm span for conveyor walkways. The grating’s resistance to ammonium nitrate-based explosives and acidic mine drainage (pH 3-5) extends service life to 15+ years, compared to 3-5 years for painted carbon steel. In shipbuilding, the grating meets IMO MSC.1/Circ.1432 requirements for non-combustible materials and is used for engine room platforms and accommodation ladders. The 304 alloy’s low magnetic permeability (<1.05 μ at 200 Oe per ASTM A342) is essential for degaussing systems on naval vessels.

¿Por qué elegir Leading Top Union para la rejilla de acero inoxidable 304 Perf-O-Grip?

Sistemas de garantía de calidad certificados

La certificación ISO 3834-2 de Leading Top Union garantiza que todos los procesos de soldadura de nuestra rejilla de acero inoxidable 304 Perf-O-Grip cumplen con los más altos estándares internacionales de calidad para la soldadura por fusión de materiales metálicos. Nuestra certificación EN 1090-2 EXC3 garantiza además que la fabricación, incluyendo el corte, el punzonado y el acabado de los bordes, cumple con los requisitos de la Clase de Ejecución 3 para componentes de acero estructural en aplicaciones exigentes. Esto significa que cada panel se fabrica siguiendo procedimientos de soldadura documentados (WPS), cualificaciones de soldador (WPQ) y ensayos no destructivos (END) según la norma ISO 17635, incluyendo la inspección visual (ISO 17637) y el ensayo por penetración de tinte (ISO 3452-1) en el 10 % de todas las soldaduras. Nuestra certificación AWS D1.1 añade un tercer nivel de garantía de calidad para la soldadura estructural, especialmente para fabricaciones a medida que requieren soldaduras en ángulo o uniones de penetración completa. Estas certificaciones son verificadas por auditores externos y aceptadas por las principales empresas de EPC de los sectores del petróleo y el gas, la energía y el sector marítimo a nivel mundial.

Documentación técnica exhaustiva y pruebas

Con cada pedido proporcionamos una documentación técnica completa, que incluye certificados de ensayo de materiales según la norma EN 10204 Tipo 3.1, informes de inspección dimensional con verificación de la tolerancia de ±1,0 mm y datos de ensayos de carga según la norma ASME B56.1 o EN 1991-1-1. Nuestro laboratorio de ensayos interno realiza comprobaciones de resistencia a la corrosión según la norma ASTM A262 Práctica C (ensayo de Huey) para determinar la susceptibilidad a la corrosión intergranular, así como ensayos de dureza según la norma ASTM E18 en cada lote de producción. Para proyectos que requieran acabados superficiales específicos, ofrecemos el acabado cepillado n.º 4 con Ra de 0,4-0,8 μm o el acabado 2B con Ra de 0,1-0,5 μm, verificados mediante perfilómetro según la norma ISO 4287. Hay disponibles paneles de dimensiones personalizadas de hasta 1500 x 3000 mm con un plazo de entrega de 10-15 días laborables para pedidos estándar, y de 20-25 días laborables para configuraciones complejas con patrones de orificios o espesores no estándar. Nuestro sistema de gestión de la calidad incluye una inspección visual al 100 % de cada panel antes del embalaje, con protección de los bordes y papel intercalado para los acabados n.º 4 a fin de evitar daños en la superficie durante el transporte.

Capacidad de producción y capacidad de suministro a nivel mundial

Nuestra fábrica de Suzhou cuenta con una capacidad de producción de 5.000 paneles al mes de rejillas de acero inoxidable 304, gracias al uso de punzonadoras CNC automatizadas con una precisión de posicionamiento de ±0,2 mm y cizallas hidráulicas con una tolerancia de corte de ±0,5 mm. Mantenemos un stock de 200 toneladas de bobinas de acero inoxidable 304 procedentes de acerías certificadas (POSCO, Baosteel y TISCO) con trazabilidad completa según la norma ASTM A240/A240M. Para proyectos urgentes, ofrecemos un servicio exprés de 7 días para tamaños y espesores estándar, con opciones de transporte aéreo a puertos de todo el mundo, incluidos Róterdam, Houston y Singapur. Nuestro equipo de ingeniería proporciona informes gratuitos de cálculo de cargas según la norma EN 1993-1-1 o ASME B56.1, incluyendo análisis de deflexión para luces de hasta 1200 mm. Hemos suministrado con éxito más de 50 000 paneles a más de 30 países, con proyectos de referencia que incluyen la instalación FLNG Prelude de Shell, el parque eólico marino Hornsea de Ørsted y la refinería de Saudi Aramco en Jazan. Póngase en contacto con nuestro equipo técnico-comercial en sales@leadingtopunion.com para solicitar un presupuesto con la certificación de materiales y los datos de las pruebas de carga.
