Perf-O-Grip Peldaños y bordes para escaleras comerciales e industriales en las que el rendimiento antideslizante constante, el drenaje y el cumplimiento de la normativa ADA son requisitos imprescindibles.
ISO 3834-2: Calidad de la soldadura
Precios directos de fábrica
Disponibles en tamaños personalizados
Superficie antideslizante de seguridad
Diseño autodrenante
Varias opciones de materiales
Tamaños personalizados y pedidos al por mayor

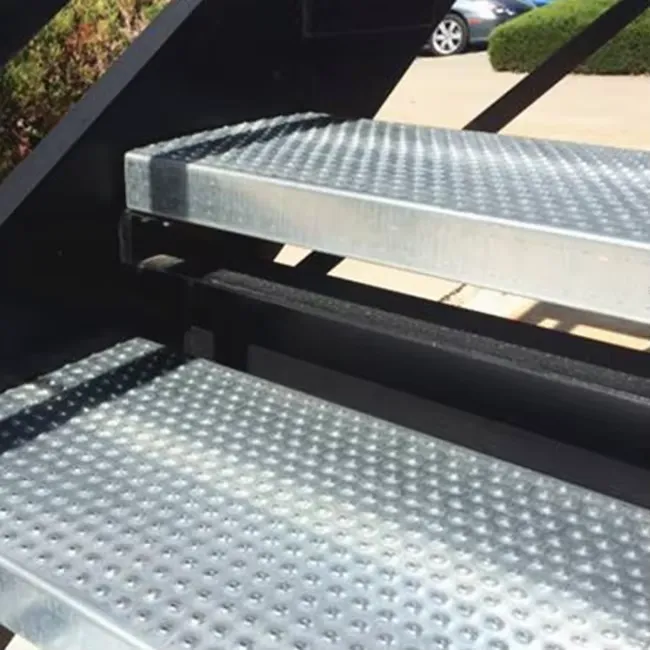

El sistema de peldaños y bordes de escalera Perf-O-Grip de Leading Top Union ofrece una solución integral para la seguridad de las escaleras industriales, combinando una superficie antideslizante con relieve en relieve y un borde frontal curvado integrado en un único conjunto fabricado. Fabricados en nuestras instalaciones de Suzhou mediante procesos certificados según las normas ISO 3834-2, EN 1090-2 EXC3 y AWS D1.1, estos peldaños eliminan la necesidad de utilizar molduras de borde separadas o recubrimientos antideslizantes aplicados in situ. Las perforaciones en relieve estándar de 10 mm de diámetro crean un patrón de tracción uniforme que cumple o supera los requisitos de coeficiente antideslizante de la norma OSHA 29 CFR 1910.25 para entornos húmedos y aceitosos, con coeficientes de fricción medidos que suelen superar el 0,7 según los protocolos de ensayo de la norma ASTM F1679.
Disponibles en acero al carbono, acero galvanizado, acero inoxidable (304/316L) y aleaciones de aluminio (5083-H116 o 6061-T6), estos peldaños están diseñados para garantizar la integridad estructural bajo cargas concentradas. Un peldaño de acero al carbono de 3,0 mm de espesor y 600 mm de ancho soporta hasta 500 kg de carga concentrada según la norma EN 1991-1-1 (Eurocódigo 1) con un factor de seguridad de 1,5, mientras que las opciones de 5,0 mm de espesor soportan 800 kg para zonas de tráfico intenso. El patrón de perforación autodrenante —con un área abierta típicamente del 35-40 %— evita la acumulación de agua, aceite o residuos, reduciendo los riesgos de resbalones y el potencial de corrosión. Los tamaños estándar incluyen 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, con dimensiones personalizadas fabricadas con una tolerancia de ±1,5 mm según la norma ISO 2768-m para una separación entre largueros de hasta 1200 mm.
El diseño integrado del borde frontal presenta un borde delantero curvado a 90° con un radio de 10 mm, lo que proporciona una definición visible del escalón y protección para los pies, de conformidad con la cláusula 6.2.3 de la norma EN 1090-2 para plataformas industriales. Esto elimina los costes de mano de obra y materiales que supone la instalación de un borde frontal independiente, lo que supone un ahorro estimado del 15-20 % en el tiempo de montaje in situ en comparación con los sistemas tradicionales de peldaños y bordes frontales. Los tratamientos superficiales incluyen galvanizado en caliente según la norma ASTM A123 (espesor mínimo de recubrimiento de 85 micras), acabado en bruto para aplicaciones pintadas o recubrimiento en polvo en colores RAL. Para entornos marinos, se ofrecen sistemas dúplex (galvanizado más epoxi) según la norma DNV-GL-OS-E101 para la resistencia a la corrosión en zonas de salpicaduras, con ensayos de niebla salina que superan las 1.000 horas según la norma ASTM B117.
En las refinerías de petróleo y gas y en las plantas petroquímicas, los peldaños Perf-O-Grip proporcionan un acceso seguro a plataformas elevadas, bastidores de tuberías y bocas de acceso a depósitos, donde los derrames de hidrocarburos suponen un riesgo constante de resbalones. Una instalación típica en un larguero de escalera de 600 mm de ancho con una inclinación de 30° utiliza peldaños de acero galvanizado de 3,0 mm con una profundidad de 300 mm, que soportan al personal de mantenimiento que transporta herramientas de hasta 50 kg, de acuerdo con los requisitos de clasificación contra incendios de la norma EN 13501-1. El diseño autodrenante evita la acumulación de condensado o fluidos de proceso, lo que reduce las tasas de corrosión en entornos con gas ácido (exposición al H₂S) cuando se combina con acero inoxidable 316L y galvanizado en caliente según las directrices NACE MR0175/ISO 15156.
En el caso de las torres de aerogeneradores marinos y las subestaciones, estos peldaños cumplen los requisitos de la norma DNV-GL-ST-0126 para sistemas de acceso en entornos marinos. Para las escaleras con piezas de transición se especifican peldaños de aluminio 5083-H116 con un grosor de 4,0 mm y unas dimensiones de 400 x 2440 mm, capaces de soportar la exposición a la niebla salina y las cargas dinámicas provocadas por el oleaje. El borde integrado proporciona una clara delimitación de los peldaños en condiciones de poca luz, algo fundamental para las vías de evacuación de emergencia según las normas del capítulo II-2 del Convenio SOLAS. Las pruebas de carga según la norma EN 1990 confirman una capacidad de carga concentrada de 600 kg con una luz de 800 mm, lo que permite el paso de personal con equipo de rescate en entornos marinos donde las temperaturas ambientales oscilan entre -20 °C y +50 °C.
En las instalaciones mineras y de procesamiento de minerales, las placas Perf-O-Grip soportan el polvo abrasivo, el barro y el intenso tránsito peatonal en las pasarelas de las cintas transportadoras y las plataformas de las trituradoras. Las placas de acero al carbono, con un grosor de 5,0 mm y galvanizadas en caliente según la norma ASTM A123, soportan cargas concentradas de 800 kg de trabajadores que transportan barrenas o bolsas de muestras. El patrón de hoyuelos en relieve mantiene la tracción incluso cuando está recubierto de polvo fino de mineral, con resistencia al deslizamiento probada según la norma AS 1657-2018 para los estándares mineros australianos. Los peldaños estándar de 600 x 2440 mm se adaptan a los largueros de escaleras de 45° en las plantas de procesamiento, con una instalación atornillada mediante fijaciones de acero inoxidable M16 para una sustitución rápida durante las paradas, lo que reduce el tiempo de inactividad hasta en un 30 % en comparación con los sistemas soldados.
En las instalaciones de generación de energía —incluidas las centrales de carbón, gas y nucleares—, estos peldaños proporcionan un acceso conforme a la normativa a calderas, turbinas y torres de refrigeración. En aplicaciones nucleares según la norma ASME NQA-1, se ofrecen peldaños de acero inoxidable 304L con un espesor de 3,0 mm y unas dimensiones de 240 x 1220 mm para las escaleras de los edificios de contención, con trazabilidad completa según los certificados de material EN 10204 3.1. El borde integrado elimina las hendiduras en las que podrían quedar atrapadas partículas radiactivas, lo que simplifica los procedimientos de descontaminación. Las capacidades de carga según la norma ANSI/ASSE A1264.1-2017 garantizan una capacidad de 500 kg con una luz de 600 mm, con una resistencia al fuego probada según la norma ASTM E119 para clasificaciones de 2 horas en las vías de evacuación de la sala de turbinas.
En la construcción naval y las aplicaciones marítimas, los peldaños Perf-O-Grip cumplen con la Resolución MSC.81(70) de la OMI relativa a las pasarelas de los buques de carga, los buques cisterna y los buques de apoyo en alta mar. Para las escaleras de la sala de máquinas se especifican peldaños de aluminio 6061-T6 con un grosor de 4,0 mm y unas dimensiones de 300 x 1220 mm, resistentes a la exposición al fuelóleo y a los fluidos hidráulicos. Las perforaciones autodrenantes evitan la acumulación de agua en las escaleras de acceso a cubierta, cumpliendo los requisitos de la USCG 46 CFR 108.227 en materia de resistencia al deslizamiento. La instalación soldada según AWS D1.1/D1.1M:2020 garantiza la integridad estructural bajo el movimiento del buque, con ensayos de fatiga de hasta 2 millones de ciclos al 70 % de la tensión de fluencia según DNV-CG-0128 para condiciones de carga dinámica.
Leading Top Union fabrica peldaños y bordes de escalera Perf-O-Grip bajo un sistema de gestión de la calidad certificado que integra las normas ISO 3834-2 (requisitos completos de calidad para la soldadura), EN 1090-2 EXC3 (clase de ejecución 3 para estructuras de acero) y AWS D1.1 (código de soldadura estructural). La planta de Suzhou cuenta con certificaciones de terceros de TÜV Rheinland y Lloyd's Register, lo que garantiza que cada peldaño cumpla con las tolerancias dimensionales y las propiedades mecánicas especificadas en los documentos de su proyecto. Se proporcionan certificados de inspección EN 10204 3.2 para aplicaciones críticas, con trazabilidad desde los números de lote de las materias primas hasta la fabricación final, algo esencial para los contratistas EPC que requieren documentación completa para proyectos de petróleo y gas, nucleares o eólicos marinos.
El equipo de ingeniería ofrece asistencia para el diseño de peldaños a medida en casos de distancias entre largueros no estándar, requisitos de carga o condiciones ambientales específicas. Para un proyecto petroquímico reciente en Oriente Medio, se fabricaron 2.400 peldaños en acero inoxidable 316L con un espesor de 5,0 mm y unas dimensiones de 600 x 2.440 mm, incorporando un reborde con un radio de 15 mm en el borde delantero para mejorar la protección de los pies, de acuerdo con las normas de seguridad específicas del cliente. Se realiza un análisis de elementos finitos (FEA) según la norma ASME VIII Div. 2 para aplicaciones de alta carga, verificando que la deflexión bajo una carga concentrada de 500 kg es inferior a L/200 según la norma EN 1993-1-1. Los plazos de entrega para los tamaños estándar son de una media de 4 a 6 semanas desde el pedido, con producción urgente disponible para entregas críticas en caso de paradas de planta en un plazo de 2 semanas.
Se ofrecen opciones de instalación atornillada y soldada para adaptarse a sus preferencias en cuanto a uniones de acero estructural. Los peldaños atornillables utilizan orificios pretaladrados para tornillos M12 o M16 según la norma ISO 898-1 clase 8.8, con cabezas avellanadas para superficies enrasadas. Los peldaños soldados cuentan con soldaduras en ángulo de 3 mm según la norma AWS D1.1 Tabla 8.1, con especificaciones de procedimientos de soldadura (WPS) precalificadas para acero al carbono, acero inoxidable y aleaciones de aluminio. En el caso de los peldaños galvanizados, se aplican imprimaciones de soldadura según SSPC-Paint 20 para evitar la quema del zinc durante la soldadura in situ. Todos los peldaños se embalan en cajas de calidad de exportación con intercalares de polietileno, y se proporcionan planes de carga de contenedores para una logística eficiente hacia las obras de proyectos en todo el mundo.
El control de calidad incluye una inspección visual al 100 % según la norma ISO 5817, nivel B, para las soldaduras; comprobaciones dimensionales mediante equipos CMM calibrados con una precisión de ±0,1 mm; y ensayos de carga en muestras de bandas de rodadura según la norma EN 1991-1-1 para cada lote de producción. Para aplicaciones críticas en cuanto a la corrosión, se realizan mediciones del espesor del recubrimiento según la norma ISO 2808, ensayos de adherencia según la norma ASTM D4541 (mínimo de 5 MPa para superficies galvanizadas) y ensayos de niebla salina según la norma ASTM B117 hasta 1000 horas sin óxido rojo. Se mantiene un stock de tamaños comunes en acero al carbono y acero galvanizado para una rápida entrega, con fabricación a medida para pedidos de acero inoxidable y aluminio. Póngase en contacto con nuestro equipo técnico de ventas en info@leadingtopunion.com para obtener cálculos de carga específicos para su proyecto, certificaciones de materiales o solicitar muestras.
| Material | Carbon steel / Galvanized steel / Stainless steel / Aluminum |
| Surface Treatment | Galvanizado en caliente (estándar), acabado laminado, pintado |
| Thickness Options | 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm |
| Standard Sizes | 240x1220mm, 300x1220mm, 400x2440mm, 600x2440mm, custom |
| Load Capacity | Up to 500 kg concentrated load (3mm thickness, 600mm span) |
| Hole Pattern | Round raised dimple perforations, 10mm diameter standard |
