Descripción general del producto
La rejilla Grip Strut para plataformas petrolíferas está diseñada para cumplir con los exigentes requisitos de seguridad y estructurales de las operaciones de exploración y producción, así como de transporte y distribución. Su patrón de rombos en relieve, con aberturas estándar de 46 x 16 mm, permite el drenaje inmediato del lodo de perforación, el petróleo crudo y los fluidos hidráulicos, lo que reduce el riesgo de resbalones en más de un 60 % en comparación con las superficies de chapa maciza. Fabricada en acero al carbono de gran espesor (de 2,0 mm a 5,0 mm) y galvanizada en caliente según la norma ASTM A123, esta rejilla soporta cargas concentradas de equipos de hasta 500 kg en un vano de 600 mm. La relación de área abierta de aproximadamente el 40 % permite que los residuos y los líquidos pasen libremente, manteniendo una superficie de paso limpia incluso durante actividades continuas de perforación o intervención en pozos.
Comportamiento estructural y capacidad de carga
La integridad estructural se verifica mediante análisis de elementos finitos (FEA) y ensayos de carga física, de conformidad con las normas ISO 14122-2 y EN 1991-1-1. En el caso de un panel de 3,0 mm de espesor con una luz de 600 mm entre apoyos, la capacidad de carga concentrada alcanza los 500 kg con una deflexión inferior a 5 mm, lo que se encuentra ampliamente dentro del límite de L/200 especificado para pasarelas industriales. La rejilla está disponible en tamaños estándar, incluyendo 240 x 1220 mm, 300 x 1220 mm, 400 x 2440 mm y 600 x 2440 mm, con dimensiones personalizadas de hasta 1200 x 6000 mm para secciones de plataforma de gran tamaño. Las tolerancias se mantienen en ±1,5 mm en longitud y anchura, y ±0,3 mm en espesor, lo que garantiza un ajuste uniforme durante la instalación in situ sobre la estructura de acero existente.
Tipos de materiales y protección contra la corrosión
Las opciones de materiales van más allá del acero al carbono e incluyen el acero inoxidable 316L para entornos con gas ácido en los que las concentraciones de H₂S superan las 100 ppm, y el aluminio 5083 para estructuras superiores en alta mar en las que el peso es un factor determinante. El acabado estándar galvanizado en caliente proporciona un espesor de recubrimiento de zinc de 85-120 micras según la norma ASTM A123, lo que ofrece resistencia a la corrosión en zonas expuestas a salpicaduras de agua salada durante 15-20 años antes del primer mantenimiento. Para entornos extremos como el Mar del Norte o el Golfo de México, se puede aplicar un recubrimiento epoxi adicional sobre la superficie galvanizada, logrando un sistema dúplex que prolonga la vida útil a más de 30 años. Todas las rejillas son soldables con electrodos E7018 o atornillables con fijaciones de acero inoxidable 316 para un rápido despliegue en proyectos de reacondicionamiento de instalaciones industriales.
Resistencia al deslizamiento y cumplimiento de las normas de seguridad
Las aberturas en forma de rombo están diseñadas para evitar que se caigan herramientas y piezas pequeñas, con una dimensión máxima de abertura de 16 mm que cumple los requisitos de la norma OSHA 1910.23 para superficies de trabajo y tránsito. El patrón en relieve proporciona un coeficiente de fricción de 0,8-1,0 en seco y de 0,6-0,8 en húmedo con aceite o fluidos de perforación, superando el mínimo de 0,5 de la norma ANSI A1264.2 para pavimentos industriales. Cada panel está estampado con el tipo de material, el espesor y el número de lote para garantizar una trazabilidad completa, lo que respalda la documentación de garantía de calidad exigida por los contratistas EPC. La rejilla se puede suministrar con bordes dentados para mejorar la resistencia al deslizamiento en peldaños de escaleras y pasarelas inclinadas de hasta 30 grados.
Aplicaciones e industrias

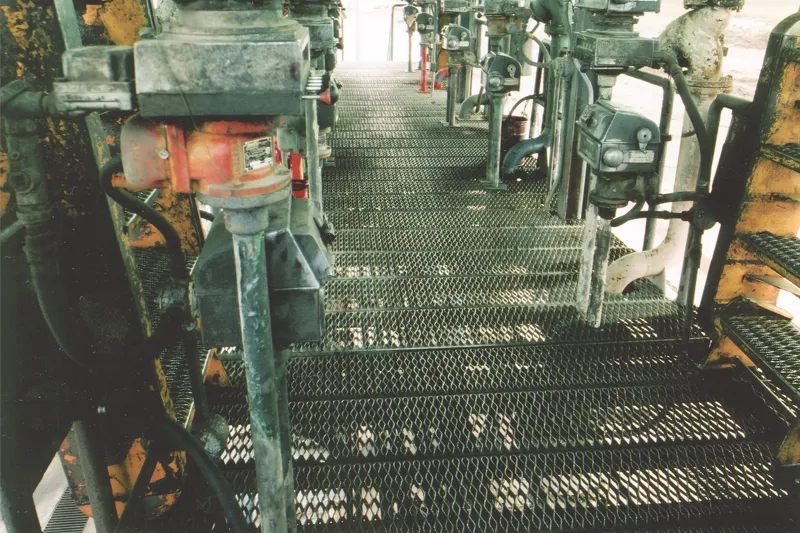

En la producción de petróleo y gas, las rejillas Grip Strut se utilizan en los suelos de las plataformas de perforación, en las plataformas de las bombas de lodo y en las plataformas de boca de pozo, donde la exposición continua a los fluidos de perforación y a los hidrocarburos es inevitable. Una plataforma de perforación terrestre típica utiliza entre 200 y 400 metros cuadrados de rejilla para la cubierta principal, la zona de almacenamiento de tuberías y la pasarela, con paneles de 4,0 mm de espesor que soportan cargas uniformes de 300 kg/m². El diseño abierto permite que el lodo de perforación se drene directamente al foso de lodo situado debajo, lo que reduce la necesidad de limpieza manual y minimiza los incidentes por resbalones. En el caso de las plataformas marítimas del golfo de Tailandia, donde las temperaturas ambientales alcanzan los 40 °C y la humedad supera el 90 %, el acabado galvanizado en caliente previene la corrosión al tiempo que mantiene la integridad estructural bajo cargas cíclicas provocadas por la acción de las olas.
Soluciones de acceso para refinerías y plantas petroquímicas
Las refinerías petroquímicas y las plantas de procesamiento de gas utilizan esta rejilla para las plataformas de acceso situadas alrededor de las columnas de destilación, los intercambiadores de calor y las estaciones de compresión. El patrón en forma de rombos de 46 x 16 mm permite el paso del agua de lluvia y de los líquidos de proceso, evitando así la acumulación de agua que podría provocar corrosión bajo el aislamiento (CUI). En una unidad típica de hidrocraqueo, los paneles de rejilla se instalan a alturas de entre 2 m y 40 m, con secciones de 5,0 mm de espesor para el acceso de maquinaria pesada y de 2,5 mm para pasarelas de uso ligero. La rejilla cumple los requisitos de resistencia al fuego de la norma API 2218 para la protección pasiva contra incendios, y los paneles de acero al carbono mantienen su capacidad de carga durante 30 minutos a 500 °C. Se especifican variantes de acero inoxidable para zonas expuestas a hidrocarburos clorados o ácido sulfúrico, donde las tasas de corrosión pueden alcanzar los 0,5 mm/año en el caso del acero al carbono.
Energía eólica marina y aplicaciones marítimas
Las instalaciones de energía eólica marina utilizan rejillas Grip Strut para las plataformas de transición, los accesos de desembarque de embarcaciones y las escaleras internas de las torres de los aerogeneradores. La versión de aluminio ligero de la rejilla (2,0 mm de espesor, con un peso de 8,5 kg/m²) reduce la masa de la superestructura en los cimientos de monopilón, mientras que su diseño abierto minimiza la carga del viento y permite que el agua de mar se drene libremente. Para un aerogenerador marino de 10 MW, se necesitan aproximadamente 50 metros cuadrados de rejilla solo para la plataforma de la pieza de transición, con acero inoxidable 316L especificado para la zona de salpicaduras donde las concentraciones de cloruro superan las 20 000 ppm. La rejilla está diseñada para soportar olas de 3 metros de altura y tormentas de 50 años de recurrencia según la norma DNV-OS-J101, con un factor de seguridad de 1,5 sobre el límite elástico.
Minería y operaciones en zonas remotas

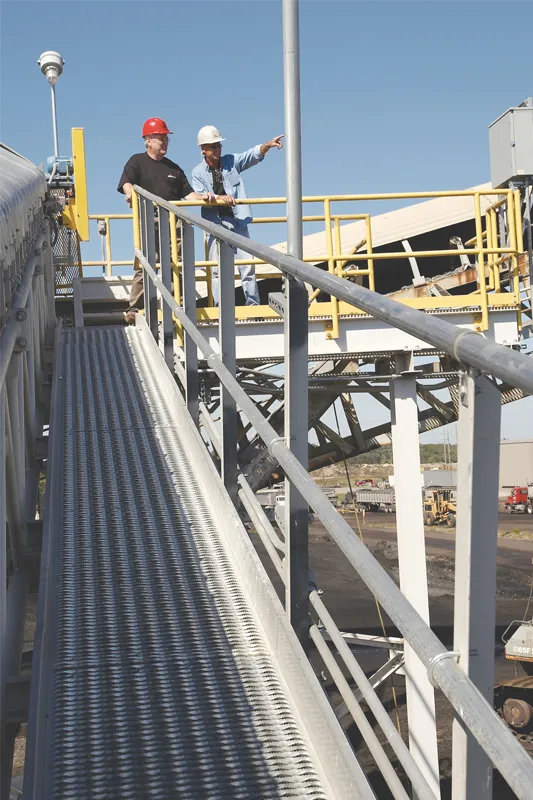

Las explotaciones mineras en lugares remotos, como el desierto de Atacama o Australia Occidental, utilizan esta rejilla para pasarelas de cintas transportadoras, plataformas de trituradoras y entrepisos de plantas de procesamiento. Los paneles de acero al carbono de gran espesor (5,0 mm) soportan cargas concentradas del personal de mantenimiento que transporta herramientas y piezas de recambio, con una vida útil prevista de 20 años en condiciones áridas. En las plantas de concentración de cobre, donde hay presencia de niebla de ácido sulfúrico, el recubrimiento galvanizado en caliente proporciona una barrera contra la corrosión, mientras que el patrón abierto evita la acumulación de polvo de mineral que podría suponer un riesgo de incendio. La rejilla se corta y se suelda fácilmente in situ utilizando cortadoras de plasma portátiles y soldadoras de electrodo, lo que permite una instalación rápida durante las paradas de la planta, que suelen durar entre 7 y 14 días.
Construcción naval e integración de FPSO
Las aplicaciones en la construcción naval y el sector marítimo incluyen buques de apoyo en alta mar (OSV), unidades flotantes de producción, almacenamiento y descarga (FPSO) y plataformas elevadoras. La rejilla se utiliza para el acceso a la cubierta de helicópteros, las estaciones de botes salvavidas y las pasarelas de la sala de máquinas, donde debe cumplir los requisitos del Convenio SOLAS en materia de seguridad contra incendios y resistencia al deslizamiento. En una FPSO típica con una capacidad de 200 000 barriles al día, se instalan más de 5000 metros cuadrados de rejilla en múltiples cubiertas, con paneles de 3,0 mm de espesor para el acceso general y de 4,0 mm para las zonas de maquinaria pesada. La rejilla cuenta con la certificación IMO MSC.81(70) en cuanto a resistencia al deslizamiento y la certificación ASTM B117 en cuanto a resistencia a la corrosión por niebla salina, con paneles de acero inoxidable 316L sometidos a pruebas de 1.000 horas sin formación de óxido rojo.
¿Por qué elegir la rejilla Leading Top Union para Grip Strut en plataformas petrolíferas?
Leading Top Union opera desde una planta de fabricación de 15 000 metros cuadrados situada en Suzhou (China), con una capacidad de producción anual de 50 000 toneladas de rejillas de acero. La certificación ISO 3834-2 de calidad de soldadura garantiza que todas las uniones soldadas de los paneles Grip Strut cumplen los estrictos requisitos de la norma EN 1090-2 EXC3 para la ejecución de estructuras de acero. Cada panel se fabrica mediante plegado automatizado con prensa plegadora y soldadura robotizada, lo que permite alcanzar tolerancias dimensionales de ±1,0 mm en la separación entre orificios y de ±0,2 mm en el espesor del material. Se mantiene una tasa de inspección del 100 % para las dimensiones críticas, y se realizan ensayos de carga en cada lote de producción para verificar la capacidad de carga concentrada a 1,5 veces el valor nominal.
Certificaciones y garantía de calidad
El sistema de gestión de la calidad cuenta con la certificación ISO 9001:2015, además de homologaciones adicionales de DNV-GL para aplicaciones en alta mar y de Lloyd's Register para uso marítimo. El proceso de galvanizado en caliente se lleva a cabo en nuestras propias instalaciones utilizando un caldero de 12 metros de longitud, lo que garantiza un espesor uniforme del recubrimiento de zinc de entre 85 y 120 micras, conforme a la norma ASTM A123. Para proyectos que requieran verificación por parte de terceros, se ofrecen ensayos presenciados por SGS, Bureau Veritas o TÜV Rheinland sin coste adicional. La certificación EN 1090-2 EXC3 cubre clases de ejecución para estructuras de acero de hasta el grado S460, lo que permite el suministro directo a contratistas EPC europeos sin necesidad de recertificación adicional. Se proporciona una trazabilidad completa del material con certificados de fábrica para cada número de lote, lo que cumple con los requisitos de documentación de la prueba de aceptación en fábrica (FAT).
Entrega rápida y posibilidades de personalización
Los proyectos petroleros exigen entregas rápidas y una personalización flexible. El plazo de entrega estándar para las rejillas Grip Strut es de 15 a 20 días laborables para cantidades de hasta 500 metros cuadrados, con la posibilidad de producción urgente para paradas de emergencia. Disponemos de chapas de acero al carbono de 3,0 mm y 4,0 mm en stock, en tamaños de 240 x 1220 mm y 600 x 2440 mm, listas para su envío inmediato. Se pueden fabricar patrones de orificios personalizados, incluyendo 30 x 11 mm para residuos finos y 60 x 20 mm para drenaje de alto caudal, en un plazo de 5 días laborables. El equipo de ingeniería proporciona planos de disposición y cálculos de carga gratuitos utilizando software de análisis por elementos finitos (FEA), lo que garantiza que cada panel esté optimizado para las condiciones específicas de luz y carga de su plataforma. También se suministran peldaños de escalera, placas de protección y sistemas de sujeción a juego para ofrecer soluciones completas de pasarelas.
Logística global y asistencia técnica
En el caso de los proyectos internacionales, toda la logística —incluidos el embalaje en cajas, la carga de contenedores y la documentación aduanera— se gestiona internamente. Contamos con experiencia en exportación a más de 40 países, con proyectos de envergadura en Oriente Medio, el Sudeste Asiático, África y Sudamérica. Se ofrecen precios CIF a los principales puertos, como Houston, Róterdam, Singapur y Dubái, con plazos de envío habituales de entre 25 y 35 días desde Shanghái. Cada envío incluye una lista de embalaje completa con números de lote e informes de inspección, lo que permite un despacho de aduanas sin complicaciones. Se ofrece asistencia técnica las 24 horas del día, los 7 días de la semana, a través de correo electrónico y WeChat para orientar en la instalación, incluyendo los parámetros de soldadura para los electrodos E7018 y las especificaciones de par de apriete para las uniones atornilladas. Cada pedido cuenta con una garantía de 12 meses contra defectos de fabricación y una garantía de 5 años sobre la integridad del recubrimiento galvanizado.
