Usinage CNC de l'acier

Présentation du produit

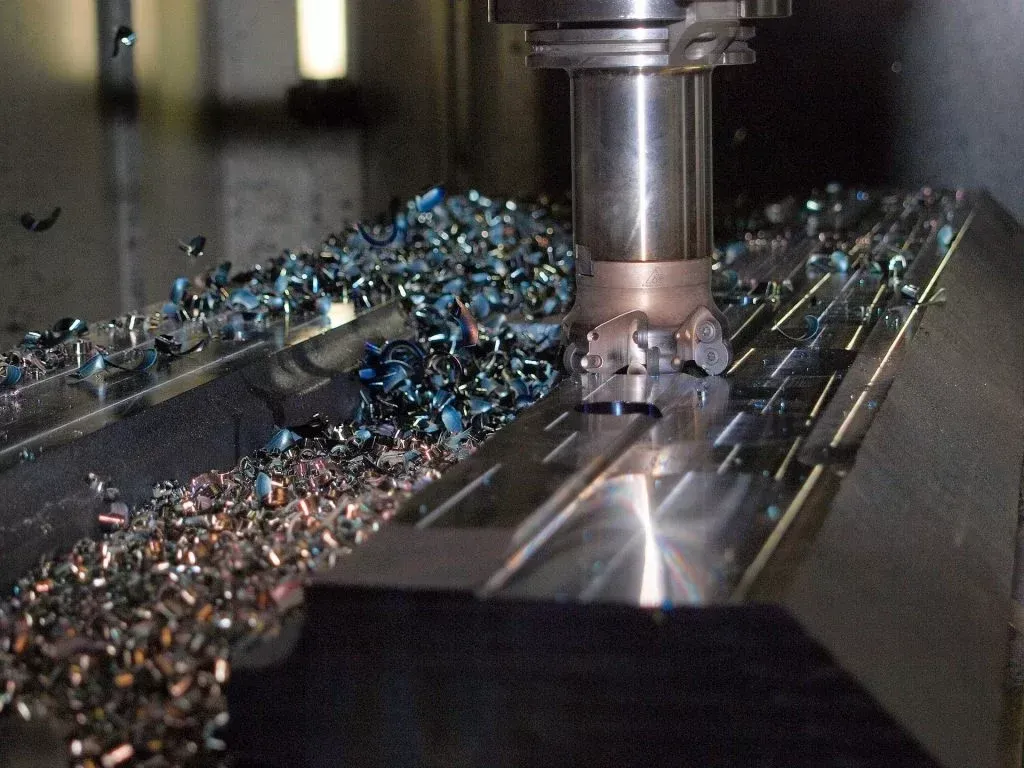

L'usinage CNC de l'acier chez Leading Top Union permet de produire des composants de précision à partir d'une gamme complète d'aciers au carbone, d'aciers alliés et d'aciers à outils, notamment les nuances A36, 1018, 1045, 4140, 4340, 8620, D2, H13 et P20. Le site de Suzhou exploite des centres de fraisage et de tournage CNC à 3, 4 et 5 axes, avec une précision de positionnement de ±0,005 mm et une répétabilité de ±0,002 mm. Des pièces pouvant atteindre 2 000 mm de longueur et 800 mm de diamètre sont usinées, avec des tolérances conformes à la norme ISO 2768-f ou plus strictes selon les spécifications du client. Toutes les matières premières sont fournies avec des certificats d'usine complets (EN 10204 Type 3.1 ou 3.2), garantissant une traçabilité totale de la coulée à la pièce finie.

Une équipe d'ingénieurs en procédés met au point des paramètres de coupe optimisés pour chaque nuance d'acier afin de trouver le juste équilibre entre la durée de vie de l'outil, l'état de surface et la durée du cycle. Par exemple, l'usinage de l'acier allié 4140 à l'état recuit (HRC 18-22) utilise des outils en carbure à des vitesses de coupe de 150 à 200 m/min, tandis que l'acier 4340 trempé à HRC 45-50 nécessite des plaquettes en CBN à 80-120 m/min. Des états de surface allant de Ra 0,8 μm pour les surfaces d'étanchéité à Ra 6,3 μm pour les zones non critiques sont maintenus et vérifiés à l'aide de profilomètres Mitutoyo. Pour l'usinage post-traitement thermique, des niveaux de dureté allant jusqu'à HRC 62 sont pris en charge à l'aide d'outils en CBN et en céramique, avec un suivi documenté de l'usure des outils afin de maintenir la stabilité dimensionnelle sur des séries de production de 50 à 10 000 pièces. Les vitesses d'avance spécifiques pour l'acier cémenté 8620 sont fixées entre 0,12 et 0,18 mm/tr afin d'éviter l'écrouissage, tandis que l'acier au carbone 1045 est usiné à une vitesse de 0,25 à 0,35 mm/tr pour une évacuation optimale des copeaux. La durée de vie des outils est suivie par arête de plaquette ; les outils en carbure atteignent 30 à 45 minutes de temps de coupe par arête sur le 4140, ce qui tombe à 15-20 minutes sur l'acier à outils trempé D2. Le choix du liquide de refroidissement est crucial : une émulsion semi-synthétique à 10 % est utilisée pour les aciers alliés, tandis qu'une huile pure est appliquée pour les aciers à outils afin de minimiser la fissuration thermique. Des brise-copeaux sont programmés pour chaque nuance afin d'éviter les copeaux filiformes susceptibles d'emmêler l'outillage, le 1045 produisant 6 à 9 copeaux par tour, ce qui est acceptable, et le 4340 nécessitant des brise-copeaux plus serrés, à raison de 8 à 12 par tour.

La coordination des traitements thermiques fait partie intégrante du service d'usinage CNC de l'acier. Des partenariats avec des installations de traitement thermique accréditées NADCAP permettent de réaliser la trempe et le revenu (Q&T), la cémentation, la nitruration et le durcissement par induction. Pour les composants nécessitant un durcissement superficiel, on procède à une cémentation d'une profondeur de 0,5 à 2,0 mm avec une dureté superficielle de HRC 58-62, puis le cœur est usiné aux dimensions finales avant le durcissement. La nitruration permet d'obtenir une dureté superficielle de 900 à 1 100 HV avec une déformation minimale, ce qui est idéal pour les engrenages et les arbres. Le recuit de détente à 550-650 °C pour les assemblages soudés et les pièces en acier normalisé élimine les contraintes résiduelles avant l'usinage final, garantissant une stabilité dimensionnelle à long terme dans des conditions de charge cyclique. Pour les arbres en acier 4140 de plus de 500 mm de longueur, un recuit de détente préalable à l'usinage à 600 °C pendant 2 heures réduit la déformation jusqu'à 40 % lors de la rectification finale. Les profondeurs de cémentation sont vérifiées par des essais de microdureté selon la norme ASTM E384, les profils de cémentation étant documentés pour garantir une profondeur de cémentation effective de 0,8 à 1,2 mm pour les dents d'engrenage. La trempe par induction des arbres en acier 1045 à HRC 50-55 sur des profondeurs de 1,5 à 3,0 mm est réalisée à une fréquence de 10 kHz, avec un recuit de 1 heure à 180 °C pour réduire la fragilité. Un traitement cryogénique à -80 °C est proposé pour les aciers à outils tels que le D2 afin de stabiliser l'austénite résiduelle, ce qui améliore la résistance à l'usure de 15 à 25 % dans les matrices de découpe.

Applications et secteurs d'activité

Dans le secteur pétrolier et gazier, l'usinage CNC de l'acier permet de fabriquer des corps de vannes, des composants d'arbres de Noël et des blocs collecteurs à partir d'aciers alliés 4130 et 4140, conformes aux exigences des normes NACE MR0175/ISO 15156 pour les environnements acides. Ces composants nécessitent souvent une dureté inférieure à HRC 22 pour résister à la fissuration sous contrainte due aux sulfures, obtenue grâce à un traitement thermique Q&T précis suivi d'un usinage avec des tolérances de ±0,025 mm sur les surfaces d'étanchéité critiques. Des brides API 6A d'un diamètre allant jusqu'à 500 mm sont usinées avec des finitions de rainure annulaire de Ra 1,6 μm, et des pièces sous pression destinées à des applications sous-marines, conçues pour une pression nominale de 15 000 psi, sont fournies. La traçabilité des matériaux comprend les numéros de coulée, les rapports d'essais mécaniques et la vérification PMI pour chaque composant. Pour les tiges de vanne usinées en acier inoxydable 17-4PH, une dureté de HRC 33-38 est maintenue après vieillissement H900, avec des filetages usinés selon une tolérance de classe 3A conformément à la norme ASME B1.1. Un test de fuite à l'hélium à 10⁻⁶ mbar·L/s est effectué sur toutes les pièces sous pression afin de vérifier l'intégrité de l'étanchéité. L'usine usine également des goujons B7 en acier 4140 selon la norme ASTM A193, avec des filetages roulés après traitement thermique pour atteindre des résistances à la traction de 860 à 1 035 MPa et un allongement supérieur à 16 %.

Pour les applications éoliennes offshore et maritimes, les composants structurels sont usinés à partir d'acier S355J2+N et S460ML, conformément aux normes EN 1090-2 EXC3 et DNV-GL. Il s'agit notamment de boîtiers de roulements d'orientation, de supports de systèmes de pas et d'anneaux de raccordement de tour, usinés avec des tolérances de ±0,1 mm sur des gabarits de trous de boulons pouvant atteindre 4 mètres de diamètre. Des traitements de surface tels que la galvanisation à chaud (ISO 1461) ou la peinture riche en zinc (ISO 12944 C5-M) sont appliqués après l'usinage afin d'assurer une résistance à la corrosion dans les environnements offshore. Les arbres d'hélice et les mèches de gouvernail sont fabriqués en acier allié 4340 et 8620, avec un durcissement par induction des tourillons de roulement à HRC 50-55 et un meulage final à Ra 0,4 μm. Pour les carters de réducteurs d'éoliennes usinés à partir de fonte ductile EN-GJS-400-18-LT, la stabilité dimensionnelle est assurée par un recuit de détente de 2 heures à 550 °C avant les opérations d'alésage finales. Les gabarits de perçage des brides de tour sont réalisés avec une tolérance de ±0,05 mm sur l'entraxe des trous, vérifiée à l'aide d'une machine à mesurer tridimensionnelle équipée d'une sonde de 0,5 mm. Les arbres d'hélice marins nécessitent une rugosité de surface de Ra 0,2 μm sur les zones d'appui, obtenue par superfinition à l'aide d'une bande abrasive de grain 1200 après rectification.

Dans les secteurs de la production d'électricité et de la pétrochimie, l'usinage CNC de l'acier est utilisé pour la fabrication de composants de turbines, de corps de pompes et de rotors de compresseurs en acier 1045, 4140 et 4340. Pour les empoises d'aubes de turbines à vapeur usinées à partir d'acier inoxydable 403, des tolérances en queue d'aronde de ±0,013 mm sont respectées grâce à l'utilisation d'outils de forme rectifiés sur mesure sur des machines 5 axes. Les cycles de traitement thermique comprennent un double recuit pour le 4340 à 540-650 °C afin d'obtenir des résistances à la traction de 1 100 à 1 300 MPa avec une ténacité à l'impact supérieure à 27 J à -40 °C. Les arbres de pompes d'alimentation de chaudière en acier inoxydable 17-4PH (état H1150) d'une dureté de HRC 28-35 sont usinés avec des tolérances de faux-rond de 0,025 mm TIR sur des longueurs de 2 mètres, ce qui est essentiel pour les équipements rotatifs à grande vitesse fonctionnant à 3 600-12 000 tr/min. Pour les rotors de compresseurs, les tolérances d'équilibrage selon la norme ISO 1940-1 G2.5 sont obtenues à l'aide de machines d'équilibrage dynamique d'une sensibilité de 0,1 g·mm. Les brides de carter de turbine en acier 1,25Cr-0,5Mo selon la norme ASTM A182 F11 sont usinées avec une planéité de 0,05 mm par 300 mm afin de garantir l'étanchéité des joints dans des conditions de vapeur à haute pression. Un revêtement par soudage d'Inconel 625 sur les sièges de soupapes est appliqué sur une épaisseur de 3 mm, puis usiné à Ra 0,8 μm pour assurer une résistance à l'érosion en service à haute température jusqu'à 650 °C.

Les applications dans le secteur minier et celui des équipements lourds exigent des composants résistants à l'usure, usinés à partir d'aciers à outils tels que le D2, le H13 et le S7. Nous fabriquons des plaques d'usure pour concasseurs, des adaptateurs de dents de godet et des lames de cisaillement en acier à outils D2 trempé à HRC 58-60, avec une finition par électroérosion à fil permettant d'atteindre des tolérances d'ajustement de ±0,01 mm. Pour les applications à chaud telles que les noyaux de moulage sous pression et les matrices de forgeage, l'acier H13 est usiné à l'état recuit (HRC 18-22), puis traité thermiquement sous vide à HRC 46-50 avec trempe à l'azote afin de minimiser la déformation. L'usinage final avec des outils en CBN permet d'obtenir des états de surface de Ra 0,8 μm sur les surfaces des cavités, prolongeant ainsi la durée de vie des matrices de 20 à 30 % par rapport aux méthodes d'usinage conventionnelles. Pour les trépans miniers usinés à partir d’acier à outils S7, une dureté de HRC 54-56 est obtenue par trempe à l’huile et double revenu, avec des inserts en carbure brasés dans des poches pré-usinées. Les lames de cisaillement pour le traitement des déchets métalliques sont usinées à partir d’acier D2 d’une dureté de HRC 60-62, puis découpées par électroérosion à fil avec un angle de dépouille de 3 degrés pour des performances de cisaillement optimales. Les plaques d'usure pour goulottes et trémies sont fabriquées en acier AR400 (HRC 36-40) avec des trous de montage percés à une tolérance de ±0,2 mm, et revêtues d'une couche de carbure de chrome d'une épaisseur de 6 mm pour une durée de vie prolongée dans des environnements abrasifs.

Pourquoi choisir Leading Top Union pour l'usinage CNC de l'acier

Leading Top Union est certifiée ISO 3834-2, EN 1090-2 EXC3 et AWS D1.1, ce qui témoigne de son engagement en faveur de la qualité dans la fabrication et l'usinage de l'acier. Le système de gestion de la qualité comprend une inspection du premier article (FAI) conforme à la norme AS9102 pour chaque nouveau cycle de production, avec des rapports dimensionnels établis à l'aide d'une machine à mesurer tridimensionnelle (CMM) (Zeiss Contura G2) d'une précision de 1,9 + L/300 μm. Une inspection en cours de fabrication est effectuée aux étapes critiques de l'usinage, avec un contrôle statistique des processus (SPC) pour les commandes de grand volume afin de maintenir des valeurs CpK supérieures à 1,67. Toutes les pièces sortantes font l'objet d'une inspection finale comprenant un essai de dureté (Rockwell C), une mesure de l'état de surface et une vérification dimensionnelle par rapport aux plans techniques. Pour les composants aérospatiaux critiques, une inspection dimensionnelle à 100 % est effectuée à l'aide d'un scanner laser d'une résolution de 0,02 mm, générant un rapport de comparaison 3D complet par rapport au modèle CAO. Les options de contrôle non destructif comprennent l'inspection par particules magnétiques (MPI) selon la norme ASTM E1444 pour les fissures superficielles et le contrôle par ultrasons (UT) selon la norme ASTM E213 pour les défauts sous-jacents dans les arbres et les plaques.

L'équipe technique apporte son expertise en matière d'ingénierie pour les analyses de conception en vue de la fabricabilité (DFM), aidant ainsi les clients à optimiser la géométrie des pièces afin d'améliorer l'efficacité de l'usinage CNC. Des nuances d'acier adaptées sont recommandées en fonction des conditions d'utilisation, des exigences en matière de traitement thermique et des contraintes budgétaires. Par exemple, le remplacement du 4340 par du 4140 pour les arbres non critiques peut réduire les coûts de matière de 15 à 20 % tout en conservant une résistance suffisante. Des conseils sur le choix du traitement de surface sont également fournis : oxydation noire pour la résistance à la corrosion dans les environnements secs, zingage (ASTM B633) pour les applications en intérieur, et chromage dur (AMS 2460) pour les surfaces d'usure nécessitant une dureté supérieure à HRC 60. Les délais de livraison pour les quantités de prototypes (1 à 10 pièces) varient généralement entre 2 et 4 semaines, tandis que les volumes de production (100 à 10 000 pièces) nécessitent 4 à 8 semaines selon la complexité et les cycles de traitement thermique. Pour les commandes urgentes, un service express en 24 heures est disponible pour les pièces simples en stock de matériaux standard, sous réserve de la disponibilité des machines. Un chef de projet dédié est affecté à chaque commande ; il fournit des mises à jour hebdomadaires sur l'état d'avancement et résout tout problème technique par e-mail ou par téléphone dans un délai de 4 heures ouvrées. Un emballage sur mesure selon les spécifications du client, y compris des caisses en bois pour l'exportation conformes à la norme NIMP 15, est proposé sans frais supplémentaires pour les commandes supérieures à 5 000 $.
