Tôle d'acier résistante à l'usure (AR400/AR500)

Présentation du produit

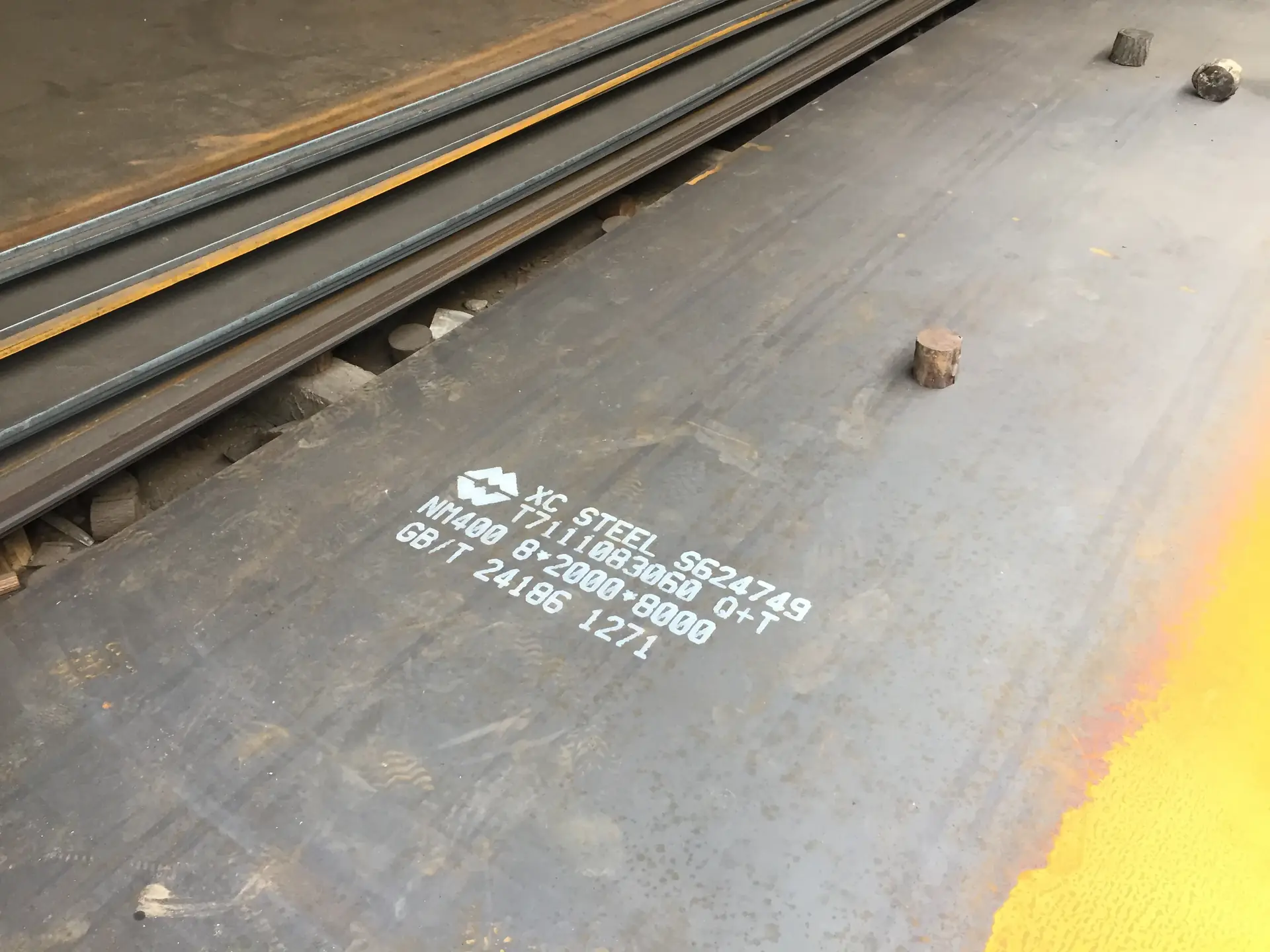

Les tôles d'acier résistantes à l'usure des nuances AR400 et AR500 sont conçues pour les environnements où l'usure par abrasion, les chocs et le frottement par glissement détériorent les aciers de construction standard. Ces tôles sont fournies à l'état trempé et revenu (QT), avec une dureté comprise entre 300 et 600 HBW selon la nuance. Notre stock comprend les nuances NM360, NM400, NM450, NM500, Hardox 400/450/500/600 et DILLIDUR 400/500, toutes produites conformément aux normes GB/T 24186, EN 10029 et aux spécifications SSAB Hardox. Les épaisseurs vont de 6 mm à 80 mm, avec des largeurs pouvant atteindre 3 000 mm, ce qui permet la fabrication de grandes chemises, goulottes et trémies sans soudures superflues. L'équivalent carbone contrôlé (CEV) de ces nuances — généralement inférieur à 0,45 % pour le NM400 — garantit la soudabilité selon les procédures standard, ce qui est essentiel pour l'intégrité structurelle des équipements miniers et de manutention.

Le procédé métallurgique utilisé pour les nuances AR400 et AR500 consiste en un chauffage précis à la température d'austénitisation (environ 900 °C), suivi d'une trempe rapide à l'eau pour former une microstructure martensitique, puis d'un recuit de revenu à une température comprise entre 150 et 250 °C afin d'éliminer les contraintes internes tout en conservant la dureté. Cela permet d'obtenir une dureté de surface de 400 HBW pour l'AR400 et de 500 HBW pour l'AR500, avec une uniformité de la dureté sur toute l'épaisseur de la tôle de ±20 HBW, conformément aux normes ASTM A514 et EN 10025-6. Pour les applications nécessitant une résistance à l'abrasion plus élevée, le Hardox 600 atteint 600 HBW, ce qui le rend adapté aux zones d'usure extrême dans les conduites de boues et les composants de concasseurs. Les essais de dureté Brinell selon la norme ISO 6506-1 et le contrôle par ultrasons selon la norme EN 10160 garantissent un matériau exempt de défauts, avec des tolérances de planéité conformes à la classe N de la norme EN 10029 (≤ 4 mm/m pour les épaisseurs inférieures à 50 mm).

Les capacités de fabrication du site de Suzhou comprennent la découpe au plasma jusqu'à 80 mm d'épaisseur avec des tolérances de tranchant de ±1,5 mm conformément à la norme ISO 9013, ainsi que la découpe au chalumeau pour les sections plus épaisses, avec un contrôle de la zone affectée thermiquement afin de minimiser la perte de dureté. Le pliage est disponible pour des tôles d'une épaisseur maximale de 20 mm à l'aide de presses plieuses d'une capacité de 1 000 tonnes, permettant d'obtenir des rayons de courbure aussi serrés que 3 fois l'épaisseur de la tôle pour l'AR400 et 5 fois pour l'AR500, conformément aux recommandations du code de soudage structurel AWS D1.1. Pour les nuances soudables, des spécifications de procédures de soudage (WPS) préqualifiées basées sur la certification ISO 3834-2 sont fournies, utilisant des électrodes à faible teneur en hydrogène (par exemple, AWS E7018 ou E11018) pour prévenir la fissuration induite par l'hydrogène. Les valeurs d'équivalent carbone sont documentées selon la formule de l'IIW : CEV = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15, garantissant des valeurs inférieures à 0,50 % pour le NM450 afin de maintenir la soudabilité sur site sans préchauffage dans de nombreux cas. Des données supplémentaires issues d'essais sur le terrain montrent que les tôles AR400 avec un CEV de 0,42 % peuvent être soudées à des températures ambiantes allant jusqu'à 5 °C sans préchauffage, ce qui réduit le temps de fabrication de 15 % dans les climats froids.

Applications et secteurs d'activité

Dans l'industrie minière, les tôles AR400 et AR500 sont utilisées pour les bennes de camions à benne basculante, les revêtements de goulottes et les parois de trémies, où le minerai, dont la dureté Mohs est comprise entre 5 et 7, provoque une usure par abrasion rapide. Un revêtement AR500 typique de 50 mm d'épaisseur dans la trémie d'un concasseur primaire peut prolonger la durée de vie de 300 % par rapport à l'acier de construction (par exemple, S355JR), réduisant ainsi les temps d'arrêt de cycles de remplacement trimestriels à annuels. Pour les usines de traitement du minerai de fer en Australie-Occidentale, les tôles NM400 ont démontré des taux d'usure inférieurs à 0,1 mm pour 1 000 tonnes de matériaux traités, d'après les données de terrain recueillies aux points de transfert des convoyeurs. Ces plaques sont également utilisées dans les revêtements de godets pour pelles et chargeuses, avec des épaisseurs de 20 à 40 mm offrant une résistance aux chocs contre des roches pesant jusqu'à 2 tonnes, et répondant aux normes de qualification ASTM G65 pour les essais d'abrasion sur sable sec/roue en caoutchouc. Dans les cimenteries, les revêtements en AR500 des broyeurs à rouleaux verticaux atteignent une durée de vie de 8 000 heures à un débit de 200 tonnes par heure, contre 2 500 heures pour l'acier résistant à l'usure standard, selon les essais d'abrasion EN 14104.

Les opérations pétrolières et gazières nécessitent un acier résistant à l'usure pour la manipulation des boues dans les systèmes de boues de forage, le transport du sable de fracturation et les coudes de conduites. Des tôles AR400 d'une dureté de 400 HBW sont transformées en revêtements de goulottes de 12 mm d'épaisseur destinés aux séparateurs de sable du bassin permien, fonctionnant à des vitesses d'écoulement pouvant atteindre 8 m/s avec des concentrations de sable siliceux de 15 % en poids. Pour les plateformes offshore de la mer du Nord, le Hardox 450 est utilisé dans les pales d'agitateurs de réservoirs de boue et les tamis de séparateurs de schiste, où la corrosion par l'eau salée combinée aux déblais abrasifs exige un équilibre entre dureté et résistance à la corrosion — testé selon la norme ASTM B117 (essai au brouillard salin) pendant 500 heures sans piqûres d'une profondeur inférieure à 0,1 mm. Ces tôles sont conformes à la norme NACE MR0175/ISO 15156 pour les applications en milieu acide lorsqu'elles sont spécifiées, avec une teneur en soufre contrôlée inférieure à 0,005 % afin d'empêcher la fissuration sous contrainte due aux sulfures dans les environnements contenant du H2S. Dans les systèmes de manutention des catalyseurs de raffinerie, des plaques AR500 d'une dureté de 500 HBW sont utilisées dans des vannes à tiroir fonctionnant à 650 °C, avec une résistance à la fatigue thermique testée selon la norme ASTM E606 pour supporter 10 000 cycles thermiques sans fissuration.

Les centrales électriques, en particulier celles fonctionnant au charbon et à la biomasse, utilisent des plaques en AR500 pour le revêtement des broyeurs, les goulottes de manutention des cendres et les coudes des conduites d'alimentation des chaudières. Dans une centrale à charbon de 600 MW, les revêtements en AR500 de 30 mm d'épaisseur d'un broyeur à boulets peuvent supporter 50 000 heures de fonctionnement avant remplacement, en traitant du charbon présentant un indice de broyabilité de Hardgrove (HGI) compris entre 40 et 60. Pour les fondations d’éoliennes, les tôles NM360 servent de patins d’usure sur les brides des tours, résistant à l’usure par frottement sous des charges dynamiques de 3 à 5 MN pendant une durée de vie nominale de 20 ans, conformément à la norme CEI 61400-1. Dans la construction navale, l'AR400 est spécifié pour les fonds de trémies de dragues et les axes d'échelles à godets, où l'abrasion due au sable et au gravier à des profondeurs de 30 à 50 m nécessite des plaques présentant une énergie d'impact Charpy à entaille en V de 27 J à -20 °C selon la norme EN 10025-6, garantissant ainsi la ténacité lors des opérations en eau de mer froide. Dans le domaine des équipements agricoles, les tôles NM450 sont utilisées dans les outils de travail du sol tels que les socs de charrue à socs, offrant une durée de vie de 1 500 hectares par jeu dans des sols limono-sableux, selon les essais d'abrasion de la norme ASAE S414.1.

Pourquoi choisir Leading Top Union pour les tôles d'acier anti-usure (AR400/AR500)

Nous sommes titulaires des certifications ISO 3834-2 pour la qualité du soudage, EN 1090-2 EXC3 pour la fabrication de structures métalliques et AWS D1.1 pour les structures en acier, ce qui garantit que chaque tôle résistante à l'usure fournie répond aux normes internationales en matière de traçabilité et de performances. Le système de gestion de la qualité comprend des certificats d'essai en usine conformes à la norme EN 10204 Type 3.1, documentant la composition chimique (C, Mn, Si, Cr, Mo, Ni, B) et les propriétés mécaniques (limite d'élasticité, résistance à la traction, allongement, dureté) pour chaque coulée. Pour l'AR400, la limite d'élasticité typique est de 1 000 MPa minimum, la résistance à la traction de 1 250 MPa et l'allongement de 10 % sur 2 pouces selon la norme ASTM E8. Des rapports d'inspection par un organisme tiers, tels que SGS ou Bureau Veritas, sont disponibles sur demande. Ils couvrent les contrôles dimensionnels, la cartographie de dureté et les essais par ultrasons selon la norme ASTM A578 niveau B.

Nos services de fabrication comprennent la découpe au plasma avec une précision CNC de ±0,5 mm sur des longueurs de 3 m, la découpe au chalumeau pour des tôles jusqu’à 80 mm d’épaisseur avec des angles de chanfrein de 15° à 45° pour la préparation des soudures, ainsi que le pliage avec des rayons pouvant atteindre 2,5 fois l’épaisseur pour le NM360. Plus de 2 000 tonnes de tôles résistantes à l'usure sont stockées dans les nuances NM360 à NM500 et Hardox 400 à 600, avec des épaisseurs de 6 mm à 80 mm et des largeurs allant jusqu'à 3 000 mm, ce qui permet des délais de livraison de 2 à 4 semaines pour les commandes standard. Pour les projets urgents, la découpe et la livraison peuvent être accélérées en 7 jours ouvrables. L'équipe technique fournit des spécifications de procédures de soudage (WPS) conformes à la norme ISO 15614-1, incluant les températures de préchauffage (généralement de 100 à 150 °C pour l'AR500) et les limites entre les passes (max. 250 °C) afin de maintenir la dureté dans les zones affectées par la chaleur. Pour les tôles AR400 d'une épaisseur supérieure à 50 mm, un préchauffage à 75 °C est recommandé afin de réduire la vitesse de refroidissement et d'empêcher la formation de martensite dans la zone affectée thermiquement (HAZ), vérifiée par des essais de dureté selon la norme ASTM E384.

Les grandes entreprises mondiales d'EPC (ingénierie, approvisionnement et construction) dans les secteurs du pétrole et du gaz, des mines et de la production d'électricité font confiance à ces tôles résistantes à l'usure pour leurs projets devant respecter les spécifications ASME Section IX, DNV-GL et API. Les revêtements en AR400 destinés à une mine de cuivre au Chili, avec un débit de 12 000 tonnes par jour, ont atteint une durée de vie de 18 mois, contre 6 mois pour l'acier standard. Pour une usine pétrochimique en Arabie saoudite, des plaques Hardox 500 destinées aux conduites de transfert de catalyseurs fonctionnant à 400 °C ont été livrées, leur stabilité thermique ayant été vérifiée par des essais de traction à chaud selon la norme ASTM E21. Le réseau logistique couvre les conditions FOB Shanghai, CIF Rotterdam et DDP Houston, avec un emballage conforme à la norme NIMP 15 pour l'exportation. Contactez l'équipe d'ingénierie à l'adresse sales@leadingtopunion.com pour obtenir des conseils sur le choix des matériaux, des plans de découpe sur mesure ou un devis pour votre prochain projet en acier résistant à l'usure. Pour les applications à fort impact, telles que les revêtements de concasseurs giratoires, une analyse par éléments finis (FEA) selon ANSYS peut être fournie afin d'optimiser l'épaisseur des tôles et de réduire le poids jusqu'à 10 % tout en conservant l'intégrité structurelle.
