Fabrication de fondations monopilons en acier lourd pour éoliennes offshore. Nous fabriquons des monopilons pouvant atteindre 12 m de diamètre et 100 m de longueur, avec une épaisseur de paroi allant jusqu'à 150 mm, conformément aux normes structurelles offshore les plus strictes.
Classe d'exécution 3/4
Pièce unique jusqu'à 80 tonnes
CND 100% Inspection
Qualité offshore
Les fondations sur monopile constituent la structure porteuse principale des éoliennes offshore, transmettant les charges dynamiques et statiques de la tour et de l'ensemble rotor-nacelle au fond marin. Leading Top Union fabrique ces composants critiques d'un diamètre compris entre 4 000 mm et 12 000 mm et d'une épaisseur de paroi allant de 40 mm à 150 mm, en utilisant des nuances d'acier S355, S420 et S460 conformes à la norme EN 10025-2. Chaque monopieu est soumis à un soudage à l'arc submergé (SAW) pour les joints longitudinaux et circonférentiels, les paramètres de soudage étant contrôlés pour maintenir un apport de chaleur compris entre 1,5 kJ/mm et 3,0 kJ/mm en fonction de l'épaisseur de la tôle, garantissant ainsi des propriétés mécaniques homogènes sur toute la longueur segmentée de 100 mètres.

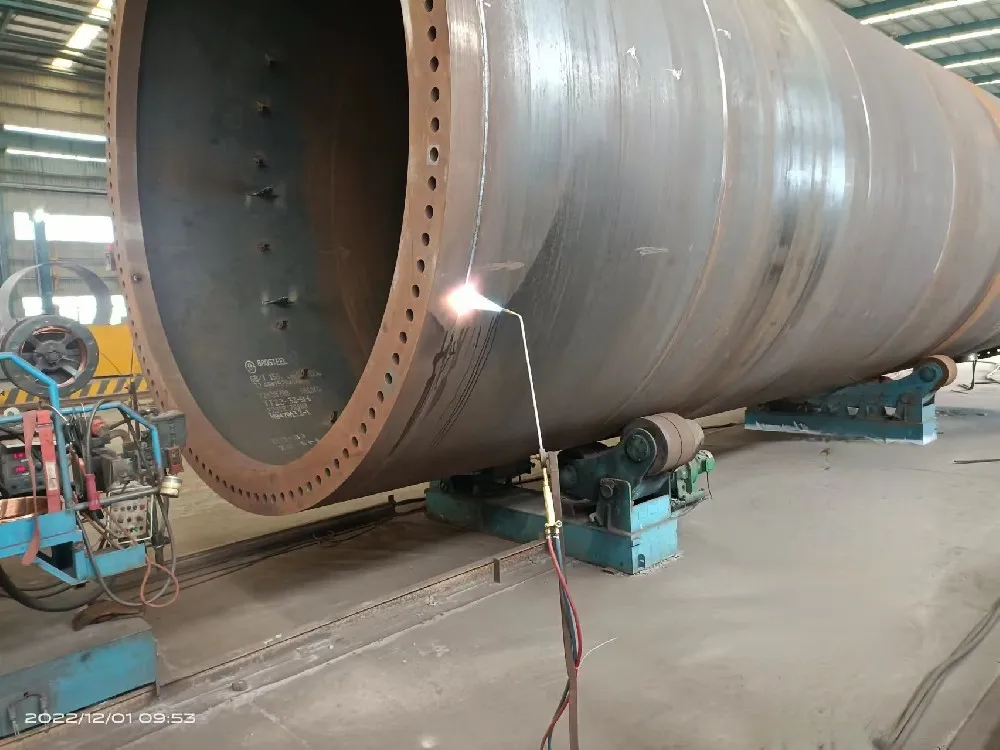

Le processus de fabrication commence par la préparation des bords des tôles à l'aide de machines à chanfreiner à commande numérique (CNC) capables d'atteindre une précision de ±0,5 mm pour des angles de chanfrein compris entre 30° et 45°, suivie d'un formage à froid sur des cintreuses à trois rouleaux d'une capacité de 2 000 tonnes. Après le soudage par points, les joints longitudinaux sont soudés à l'aide d'un procédé SAW à double fil à des vitesses de déplacement de 400 à 600 mm/min, permettant d'atteindre des débits de dépôt allant jusqu'à 15 kg/heure par fil. Les soudures circonférentielles sont réalisées à l'aide de systèmes SAW à colonne et flèche équipés de tables rotatives programmables, en maintenant les températures interpasses entre 150 °C et 250 °C, conformément à la norme EN 1011-2 pour les matériaux de nuance S460. Toutes les procédures de soudage sont qualifiées selon la norme EN ISO 15614-1, avec des essais de résilience à -40 °C pour les applications offshore.
Un traitement thermique après soudage (PWHT) est appliqué lorsque l'épaisseur de paroi dépasse 50 mm pour les nuances S460, à l'aide de fours à résistance électrique programmables garantissant une uniformité de température de ±15 °C sur l'ensemble de la section du monopile. Le contrôle dimensionnel pendant la fabrication repose sur des systèmes de balayage laser qui mesurent la circularité à intervalles de 1 mètre sur toute la longueur, permettant d'atteindre des tolérances de 0,5 % du diamètre nominal, conformément à la norme DNV-ST-0126. Pour un monopile de 10 000 mm de diamètre, cela signifie une ovalité maximale de 50 mm. La perpendicularité des extrémités est maintenue à ±1 mm par mètre de diamètre, ce qui est essentiel pour les raccords à bride lors de l'assemblage des pièces de transition. Chaque monopile reçoit un numéro d'identification unique avec une traçabilité complète, du certificat d'usine au rapport d'inspection finale.
La protection anticorrosion des fondations sur monopieu est conçue pour une durée de vie nominale de 25 ans dans des environnements marins de classe C5-M, conformément à la norme ISO 12944-9. Le système de revêtement comprend un système époxy à paillettes de verre en trois couches, appliqué avec une épaisseur de film sec de 600 à 800 microns, avec une couche d'apprêt riche en zinc pour assurer la compatibilité avec la protection cathodique. Pour les surfaces internes, un revêtement époxy à haut pouvoir couvrant de 400 microns est appliqué avec un coefficient de résistance au glissement supérieur à 0,5, conformément à la norme ISO 14122-2. Toutes les applications de revêtement sont réalisées dans des baies climatisées maintenues à 20 °C ± 3 °C et à une humidité relative inférieure à 60 %, avec une préparation de surface selon la norme Sa 2,5 de l'ISO 8501-1 à l'aide de grenaille d'acier d'une dureté supérieure à 50 HRC. La détection des défauts est effectuée avec une couverture à 100 % à l'aide d'un essai d'étincelage en courant continu de 15 000 volts, conformément à la norme NACE SP0188.
Les essais non destructifs suivent un protocole complet allant au-delà des exigences normatives. Toutes les soudures SAW sont soumises à un contrôle par ultrasons (UT) à 100 % à l'aide d'une technologie à réseau phasé avec des sondes à 64 éléments fonctionnant à 5 MHz, ce qui permet d'atteindre une sensibilité de détection des défauts plans allant jusqu'à une taille de réflecteur équivalente de 2 mm. Des essais radiographiques (RT) sont effectués sur 100 % des soudures à l'aide de détecteurs numériques avec des sources de rayons X de 200 kV, permettant une analyse immédiate des images avec une sensibilité au contraste supérieure à 1,5 % conformément à la norme ASTM E2597. Les essais non destructifs (END) supplémentaires comprennent l'inspection par particules magnétiques (MPI) sur tous les capuchons de soudure et les passes de racine, ainsi que des essais de dureté selon la norme ISO 6508-1 avec une valeur maximale de 350 HV10 pour les zones HAZ. Les techniciens END sont titulaires de certifications de niveau II ou III selon la norme ISO 9712.
Les fondations sur monopieu constituent le type de structure de base le plus répandu pour les parcs éoliens en mer situés à des profondeurs comprises entre 10 et 40 mètres ; elles représentent plus de 80 % des fondations éoliennes offshore installées dans le monde, selon les données de WindEurope. Leading Top Union fournit des monopieux pour des projets en mer du Nord, en mer Baltique et dans la région Asie-Pacifique, où les conditions de sol varient du sable dense à l'argile rigide, avec des résistances au cisaillement non drainées pouvant atteindre 250 kPa. Ces monopiles sont conçues pour résister à des charges à l'état limite ultime, notamment des hauteurs de vagues sur 50 ans dépassant 15 mètres et des vitesses moyennes du vent sur 1 heure de 45 m/s à hauteur de moyeu, avec une durée de vie en fatigue calculée selon la norme DNV-RP-C203 pour 10^7 à 10^8 cycles de charge sur une durée de vie opérationnelle de 25 ans.
Au-delà de l'éolien offshore, les structures à pieu unique servent de fondations pour les plates-formes de sous-stations offshore, les mâts de mesure et les supports de colonnes montantes pour la production pétrolière et gazière. Pour les applications pétrolières et gazières, les pieux uniques sont fabriqués conformément aux spécifications API 2B et API 2W, avec des essais de choc Charpy à entaille en V supplémentaires à -20 °C pour les structures de type jacket dans le golfe du Mexique et la mer du Nord. Des épaisseurs de paroi pouvant atteindre 150 mm permettent de supporter les moments de flexion plus élevés résultant de charges en surface dépassant 5 000 tonnes, avec des diamètres de pieux de 6 000 mm à 8 000 mm courants pour les configurations de jackets à quatre pieux. La certification ISO 3834-2 garantit que la qualité des soudures répond aux exigences strictes de la norme NORSOK M-101 pour les projets sur le plateau continental norvégien.
Dans le secteur minier, les fondations sur monopieu sont de plus en plus souvent prescrites pour les structures de support des convoyeurs et les installations de manutention du minerai dans les environnements côtiers et fluviaux. Les capacités de fabrication permettent de produire des diamètres allant de 4 000 mm à 8 000 mm, avec des épaisseurs de paroi optimisées pour résister à l'usure par abrasion, en utilisant de l'acier S420 répondant à des exigences de dureté supplémentaires comprises entre 200 et 250 HB. Pour les applications de production d'électricité, notamment les centrales thermiques et nucléaires, les fondations sur pieu unique destinées aux structures de prise d'eau de refroidissement nécessitent un contrôle dimensionnel précis pour s'adapter aux sections de tuyaux préfabriquées. Des tolérances de concentricité de moins de 3 mm sur des sections de 20 mètres sont obtenues, ce qui permet des assemblages boulonnés directs sans retouches sur site, réduisant ainsi le temps d'installation jusqu'à 30 % par rapport aux assemblages traditionnels scellés au coulis.
Dans le domaine de la construction navale et des applications maritimes offshore, les structures à pieu unique sont utilisées comme dolins d'amarrage, dolins de mise à quai et pieux de support de défenses dans les ports en eaux profondes. La certification de classe d'exécution EN 1090-2 EXC4 couvre la fabrication de ces structures avec des catégories de détails de fatigue allant jusqu'à FAT 125 selon la norme EN 1993-1-9, ce qui est essentiel pour les structures soumises à des charges d'impact continues dues aux navires. Pour les projets nécessitant l'intégration d'une protection cathodique, des anodes sacrificielles en aluminium-zinc-indium pesant chacune entre 150 et 300 kg sont installées à intervalles de 5 mètres, avec des fixations soudées certifiées selon la norme DNV-RP-B401. La capacité annuelle de 50 000 tonnes permet la livraison d'ensembles complets de monopieux pour 50 à 60 éoliennes par an, ou un tonnage équivalent pour des projets de fondations industrielles.
Leading Top Union exploite à Suzhou une usine dédiée à la production de monopiles, dotée d'une surface de fabrication couverte de 25 000 mètres carrés et équipée de 12 ponts roulants d'une capacité comprise entre 50 et 200 tonnes. La chaîne de production comprend trois cintreuses à 4 rouleaux capables de former des tôles d'une largeur maximale de 4 500 mm et d'une épaisseur maximale de 150 mm, avec une commande CNC permettant d'atteindre une précision de cintrage de ±1 mm sur toute la largeur de la tôle. L'usine est certifiée ISO 3834-2 pour la gestion complète de la qualité des processus de soudage, avec 15 ingénieurs de soudage certifiés et 120 soudeurs qualifiés titulaires de certifications selon la norme EN 287-1 pour toutes les soudures en position, sur des épaisseurs allant jusqu'à 150 mm.
Le système de gestion de la qualité intègre une surveillance en temps réel des paramètres de soudage grâce à un système central d'acquisition de données qui enregistre la tension, le courant, la vitesse de déplacement et la température entre passes pour chaque passe de soudage. Ces données sont conservées pendant toute la durée de vie du projet et fournies aux clients dans le cadre du dossier de traçabilité des soudures, qui comprend des plans de soudage, des rapports de CND et des certificats d'essai des matériaux. La certification ISO 9001:2015 est maintenue grâce à des audits de surveillance annuels, et le laboratoire de CND est accrédité selon la norme ISO 17025 pour les méthodes UT, RT, MPI et PT. Pour les projets nécessitant une inspection par un tiers, la coordination avec DNV, Bureau Veritas, Lloyd's Register ou les inspecteurs désignés par le client est assurée avec un préavis de 48 heures pour les points d'observation.
Parmi les avantages logistiques offerts par le site de Suzhou, on peut citer l'accès direct à la voie navigable du fleuve Yangtsé pour le transport par barge de monopiles pouvant atteindre 100 mètres de long, avec un quai de chargement dédié capable de prendre en charge des levages de 500 tonnes. Pour les projets à l'exportation, le fret maritime est organisé via le port de Shanghai, situé à 120 km de l'usine, avec un chargement sur des navires rouliers (RoRo) ou des navires de transport de charges lourdes selon les besoins. L'équipe de gestion de projet a livré des monopieux pour des parcs éoliens offshore à Taïwan, au Vietnam et dans les eaux européennes, avec un taux de respect des délais de livraison moyen supérieur à 95 % au cours des cinq dernières années. Des dossiers de documentation complets en anglais et en chinois sont fournis, comprenant les plans de fabrication, les spécifications des procédures de soudage (WPS) et les plans d'essais d'inspection (ITP) conformément aux exigences du client.
L'assistance technique va au-delà de la fabrication et inclut des analyses de conception pour la fabricabilité (DFM), au cours desquelles l'équipe d'ingénieurs examine les conceptions des clients afin d'évaluer l'accessibilité des soudures, le contrôle de la déformation et l'efficacité de l'application des revêtements. Les coûts de fabrication ont été réduits jusqu'à 12 % sur des projets récents grâce à l'optimisation de la conception des joints soudés et à la réduction du nombre de soudures circonférentielles obtenue par l'utilisation de tôles plus longues. La capacité interne d'analyse par éléments finis (FEA) utilisant ANSYS permet de simuler la déformation due au soudage pour des géométries complexes, ce qui permet de prérégler les tôles afin d'atteindre les tolérances dimensionnelles finales sans redressage après soudage. Ce service d'ingénierie est fourni sans frais supplémentaires pour les commandes supérieures à 5 000 tonnes, avec un délai d'exécution typique de 2 semaines pour les rapports DFM.
Des conditions commerciales flexibles sont proposées, notamment des calendriers de paiement échelonnés en fonction des étapes clés et adaptés à la trésorerie du projet, avec des délais d'exécution généralement compris entre 16 et 24 semaines entre la commande et la première livraison, en fonction de l'approvisionnement en acier et de la complexité de la conception. L'équipe d'approvisionnement entretient des partenariats stratégiques avec des aciéries en Chine et en Corée du Sud, garantissant la fourniture de tôles S355, S420 et S460 avec des délais de 8 à 12 semaines et une certification complète EN 10204 de type 3.1 ou 3.2. Pour les projets urgents, la livraison peut être accélérée à 12 semaines en utilisant le stock d'acier existant de 10 000 tonnes maintenu sur le site. Tous les monopiles bénéficient d'une garantie de 5 ans contre les défauts de fabrication, avec des extensions de garantie disponibles pour les systèmes de revêtement via le réseau d'applicateurs agréés.
| Capability | Specification |
|---|---|
| Diameter Range | 4,000 - 12,000mm |
| Wall Thickness | 40 - 150mm |
| Max Length | 100m (segmented) |
| Steel Grade | S355 / S420 / S460 |
| Welding Standard | EN 1090-2 EXC4, EN ISO 3834-2 |
| NDT | 100% UT + RT on all welds |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
