Usinage des brides de pylônes éoliens

Présentation du produit

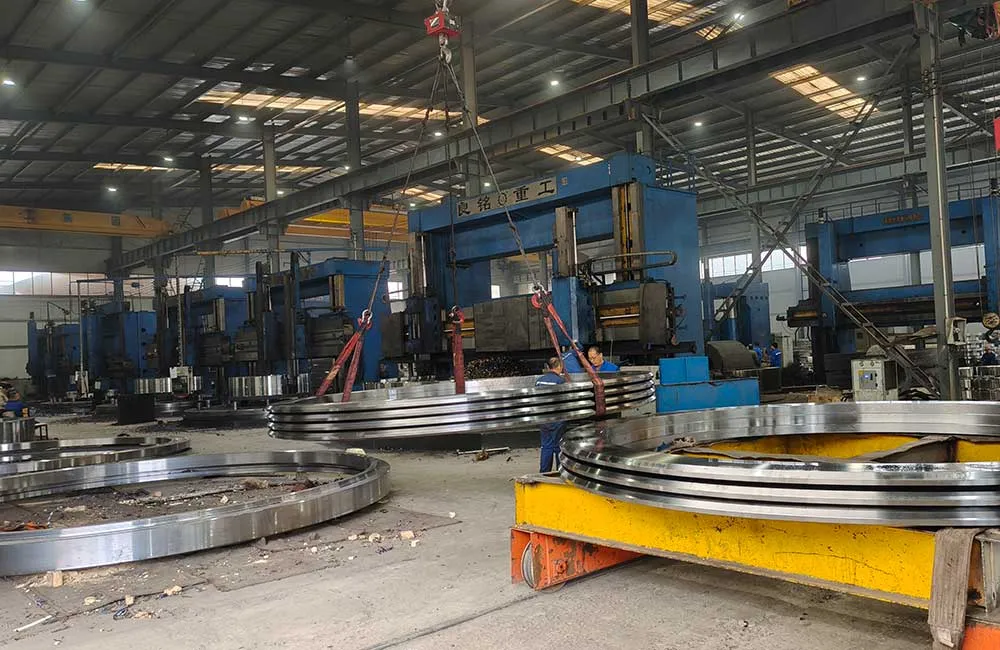

L'usinage des brides de tours éoliennes exige une précision qui a une incidence directe sur l'intégrité structurelle et la résistance à la fatigue des éoliennes de plusieurs mégawatts. Les tours verticaux d'un diamètre de braquage de 8 000 mm installés dans notre usine de Suzhou permettent d'usiner des brides d'un diamètre allant jusqu'à 7 000 mm pour les tours éoliennes terrestres et offshore. Les anneaux forgés en aciers S355NL et S420NL conformes à la norme EN 10025-3 sont traités à l'état normalisé ou trempé et revenu afin de répondre aux exigences des normes DNV-GL et CEI 61400-6. Les centres d'usinage CNC permettent d'atteindre une précision de positionnement des trous de boulons de ±0,2 mm sur toute la circonférence de la bride, ce qui est essentiel pour maintenir l'alignement des sections de la tour dans des conditions de charge cyclique dépassant 10⁷ cycles de charge sur une durée de vie nominale de 20 ans. Pour les classes de vent extrêmes, les flasques sont conçues pour résister à des charges ultimes de 8 000 à 12 000 kN-m de moment de flexion à la base de la tour, avec des précontraintes de boulons de 70 à 80 % de la limite d'élasticité conformément à la norme EN 1993-1-8.

La séquence d'usinage commence par un tournage de dégrossissage sur des aléseuses verticales, avec un enlèvement de matière de 3 à 5 mm par passe tout en maintenant une concentricité inférieure à 0,3 mm (TIR). Le tournage de finition de la face de la bride permet d'obtenir une planéité ≤ 0,5 mm mesurée sur une longueur de corde de 1 000 mm, vérifiée par interférométrie laser conformément à la norme ISO 1101. L'état de surface de la face de la bride est maintenu à Ra 6,3 μm maximum, la rainure d'étanchéité atteignant Ra 3,2 μm afin de garantir une compression fiable du joint pour les assemblages boulonnés. Les trous de boulons allant de M36 à M72 sont percés à l'aide d'outils indexables en carbure à commande numérique à des vitesses de broche de 600 à 1 200 tr/min, puis alésés à des profondeurs spécifiées par les normes de conception des tours telles que EN 1993-1-8 ou AISC 360-16. Pour les applications offshore, les configurations de trous permettent d'accueillir 48 à 96 boulons par bride, avec un espacement angulaire maintenu à ±0,02° afin d'assurer une répartition uniforme de la charge.

Le contrôle qualité comprend un contrôle dimensionnel à 100 % réalisé à l'aide de machines à mesurer tridimensionnelles (MMT) dont la précision est traçable selon les normes du NIST. La position des trous de boulons est mesurée à l'aide d'une table rotative d'une résolution de 0,001°, ce qui permet de vérifier la tolérance du diamètre du cercle primitif (PCD) de ±0,5 mm et l'écart angulaire entre les trous dans une plage de ±0,02°. Le parallélisme des brides est vérifié à l'aide de niveaux électroniques offrant une résolution de 0,01 mm/m, garantissant que les faces supérieure et inférieure restent parallèles avec une variation totale inférieure à 0,3 mm. Pour la vérification des matériaux, des essais par ultrasons selon la norme EN 10160 sont effectués pour détecter les laminations et les inclusions, avec des critères d'acceptation de classe S2 pour les anneaux de bride. Chaque bride reçoit un numéro de série unique avec une traçabilité complète vers les certificats d'usine et les registres d'usinage. Un contrôle statistique des processus (SPC) avec des cibles CpK ≥ 1,67 pour les dimensions critiques est mis en œuvre pour la production en série, ce qui réduit le temps d'inspection et garantit un rendement au premier passage supérieur à 98 %.

Applications et secteurs d'activité

L'usinage des brides de tours éoliennes constitue la base des infrastructures éoliennes modernes, avec des composants installés sur des tours dont la hauteur au moyeu varie entre 80 et 160 mètres. Pour les parcs éoliens terrestres situés dans les zones de vent de classe II et III, les brides sont usinées pour des tours tubulaires en acier supportant des éoliennes de 2 à 6 MW, où le diamètre des brides varie généralement entre 3 500 et 5 500 mm. Ces brides doivent résister à des charges ultimes de 8 000 à 12 000 kN·m de moment de flexion à la base de la tour, avec des précontraintes de boulons de 70 à 80 % de la limite d'élasticité, conformément à la norme EN 1993-1-8. Les brides en S355NL d'une épaisseur de paroi de 120 à 180 mm offrent la rigidité nécessaire tout en conservant un rapport poids/performance favorable pour la logistique de transport, chaque bride pesant généralement entre 3 et 8 tonnes métriques selon la section de la tour. Pour les sites de classe I exposés à des vents violents, on prescrit des nuances S420NL présentant une limite d'élasticité améliorée de 420 MPa, ce qui nécessite un contrôle minutieux de l'apport de chaleur lors du soudage afin de préserver la ténacité de la zone affectée thermiquement (HAZ).

Les applications éoliennes offshore exigent une résistance accrue à la corrosion et à la fatigue, notamment pour les brides usinées destinées aux pièces de transition des monopiles et aux tours de fondation de type jacket. Ces composants sont utilisés dans des environnements marins où les températures dans la zone d'éclaboussures varient de -20 °C à +40 °C, ce qui nécessite une ténacité du matériau ≥ 27 J à -40 °C, conformément à la norme EN 10025-3 pour les nuances S420NL. Les procédés d'usinage permettent de réaliser des brides avec des supports de tubes en J et des supports d'amarrage intégrés, en maintenant une planéité inférieure à 0,5 mm même avec des géométries complexes. Pour les projets offshore en mer du Nord et en mer Baltique, des brides ont été fournies pour des éoliennes de 8 à 15 MW avec des gabarits de trous de boulons adaptés aux boulons M64-M72 dans des configurations de 48 à 96 trous, obtenant la certification DNV-GL pour la classe de conception en fatigue F. La préparation de surface des brides offshore comprend un grenaillage à Sa 2,5 selon la norme ISO 8501-1, suivi de l'application d'un apprêt riche en zinc à une épaisseur de 80 à 120 μm selon la norme ISO 12944 C5-M pour la protection contre la corrosion dans les atmosphères marines agressives.

Au-delà de l'énergie éolienne, les capacités d'usinage des brides permettent de répondre aux besoins des applications industrielles lourdes nécessitant des raccords de précision de grand diamètre. Les industries pétrochimiques et de raffinage utilisent ces brides pour les cuves de réacteurs et les échangeurs de chaleur fonctionnant à des pressions pouvant atteindre 200 bars et à des températures comprises entre -50 °C et +400 °C, où la planéité de la face de bride de 0,5 mm garantit des joints étanches conformément à la norme ASME PCC-1. Les installations minières et de traitement des minéraux spécifient ces brides pour les tourillons de broyeurs et les raccords de conduites de boues, avec une précision des trous de boulons de ±0,2 mm permettant un assemblage rapide sur site dans des endroits isolés. Les centrales de production d'électricité, y compris les installations d'énergie solaire à concentration (CSP) et géothermiques, utilisent ces brides pour les carters de turbines à vapeur et les générateurs de vapeur à récupération de chaleur (HRSG), où un état de surface Ra de 6,3 μm minimise les émissions fugitives sous des charges thermiques cycliques. Pour les applications nucléaires, les exigences supplémentaires en matière de CND (contrôle non destructif) de la section III de l'ASME sont respectées, y compris le contrôle par particules magnétiques de toutes les surfaces usinées afin de détecter les discontinuités de surface jusqu'à 0,5 mm de longueur.

Pourquoi choisir Leading Top Union pour l'usinage des brides de pylônes éoliens ?

La certification de soudage ISO 3834-2, associée aux normes AWS D1.1 et EN 1090-2 (classe d'exécution EXC3), garantit une intégration parfaite de l'usinage des brides dans la fabrication complète des tours. Notre site de Suzhou fonctionne 24 heures sur 24, 7 jours sur 7, et dispose de 15 tours verticaux à commande numérique et de 8 aléseuses horizontales, offrant une capacité d'usinage de plus de 200 brides par mois pour les projets nécessitant une livraison juste à temps (JIT). Nos fours de traitement thermique internes, capables de réaliser le recuit de détente de brides d'un diamètre allant jusqu'à 8 m à une température de 580 à 620 °C, réduisent les contraintes résiduelles issues du forgeage et de l'usinage à moins de 30 % de la limite d'élasticité. Cette approche intégrée élimine les retards logistiques et garantit une qualité constante sur toutes les sections de la tour, avec des délais de livraison typiques de 4 à 6 semaines entre la réception des matières premières et l'expédition des brides finies. Pour les projets de remplacement d'urgence, les commandes urgentes peuvent être traitées en moins de 3 semaines grâce à des anneaux forgés de dimensions courantes pré-stockés.

L'assistance technique pour l'optimisation de la conception des brides comprend une analyse par éléments finis (FEA) visant à déterminer la répartition des charges sur les boulons et à prédire la durée de vie en fatigue, conformément à la norme CEI 61400-6. La disposition des trous de boulons est optimisée pour réduire les concentrations de contraintes, ce qui permet d'améliorer la courbe S-N de 15 à 20 % par rapport aux configurations standard. Pour les projets nécessitant des matériaux spéciaux, les anneaux forgés proviennent d'aciéries agréées certifiées PED 2014/68/UE, et nous maintenons un stock de S355NL et S420NL dans des dimensions courantes allant de 3 000 mm à 7 000 mm de diamètre. Le système de gestion de la qualité comprend des audits réguliers par DNV-GL, TÜV SÜD et Bureau Veritas, et toutes les brides sont fournies avec des certificats d'inspection EN 10204 de type 3.2 lorsque cela est requis. Pour les projets offshore critiques, des essais supplémentaires en présence d'un tiers portant sur les propriétés mécaniques et les contrôles non destructifs (CND) sont organisés afin de répondre aux exigences spécifiques du client.

Les services à valeur ajoutée comprennent l'application d'un revêtement protecteur à base d'apprêts riches en zinc, avec une épaisseur de film sec (DFT) de 80 à 120 μm, conformément à la norme ISO 12944 C5-M pour les environnements offshore, ainsi que la protection des surfaces usinées à l'aide de papier VCI pour les expéditions à l'exportation. La coordination logistique avec les transitaires pour le transport en vrac et par conteneurs depuis les ports de Shanghai et de Ningbo couvre la livraison vers des parcs éoliens en Europe, en Asie du Sud-Est, en Australie et en Amérique du Sud. Un contrôle statistique des processus (SPC) avec des cibles CpK ≥ 1,67 pour les dimensions critiques est mis en œuvre pour la production en série, ce qui réduit le temps d'inspection et garantit un rendement au premier passage supérieur à 98 %. Pour les diamètres de bride supérieurs à 5 000 mm, des cadres de transport spécialisés avec des supports amortisseurs sont fournis afin d'éviter toute déformation pendant le transport. Contactez notre équipe commerciale technique à l'adresse info@leadingtopunion.com ou au +86-512-XXXX-XXXX pour discuter de vos besoins en matière d'usinage de brides, en joignant des plans cotés et les spécifications des matériaux.
