Usinage CNC de l'aluminium

Présentation du produit

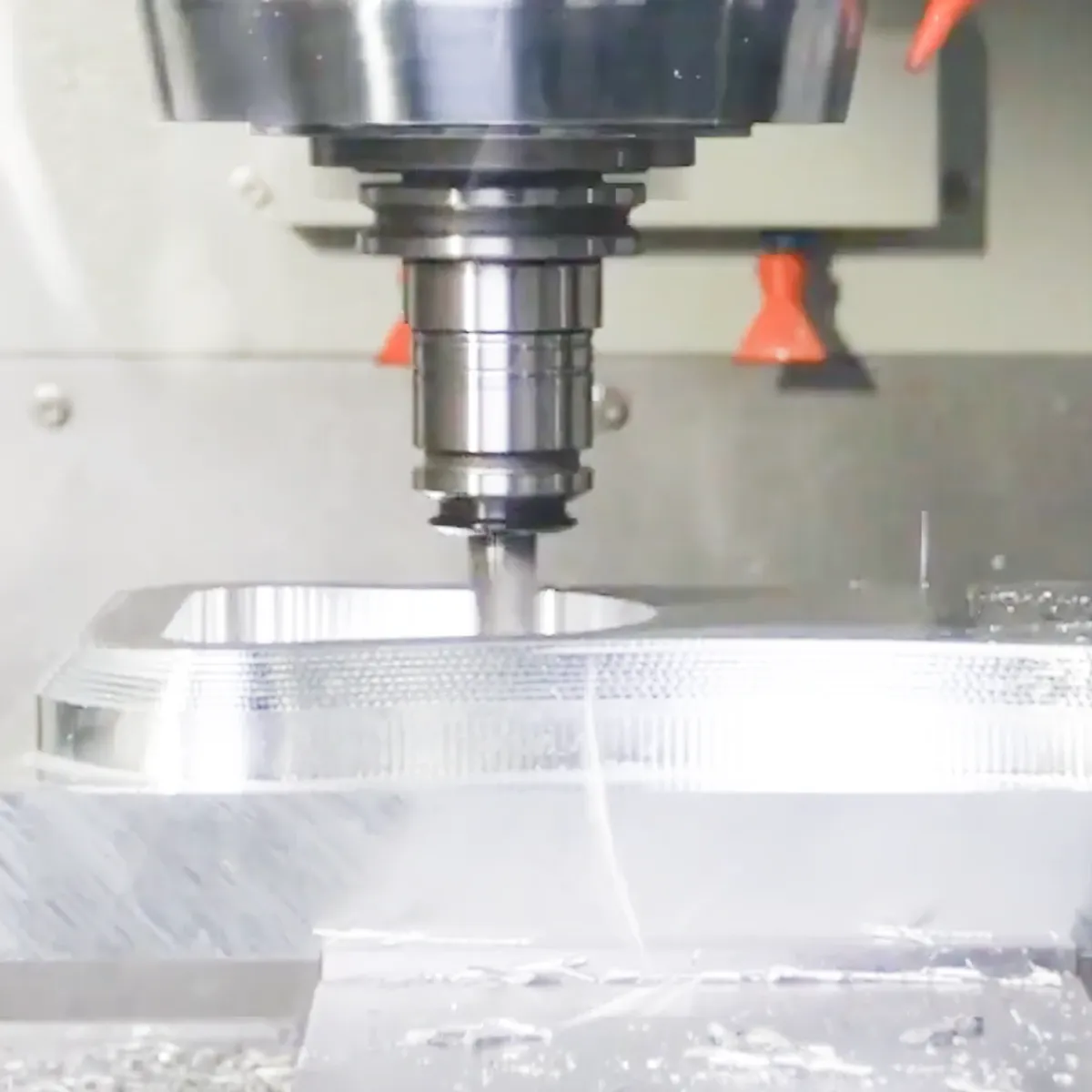

L'usinage CNC de l'aluminium chez Leading Top Union permet de produire des composants de précision destinés à des applications industrielles exigeantes où la réduction du poids, la résistance à la corrosion et la conductivité thermique sont des critères essentiels. Les capacités du centre d'usinage comprennent l'usinage simultané sur 3, 4 et 5 axes avec des vitesses de broche pouvant atteindre 18 000 tr/min, ce qui permet de réaliser des géométries complexes et de respecter des tolérances serrées de ±0,01 mm sur les caractéristiques critiques. Tous les alliages d'aluminium standard sont traités, notamment le 6061-T6 pour les composants structurels, le 7075-T6 pour les pièces aérospatiales soumises à de fortes contraintes, le 5083 pour les environnements marins, le 2024-T3 pour les assemblages critiques en termes de fatigue et le 6082-T6 pour les applications conformes aux normes européennes. Chaque alliage est sélectionné en fonction d'exigences spécifiques en matière de propriétés mécaniques, avec des limites d'élasticité allant de 240 MPa pour le 6061-T6 à 505 MPa pour le 7075-T6, garantissant ainsi des performances optimales sous les charges opérationnelles.

Une stratégie d'usinage à grande vitesse à 18 000 tr/min, associée à des trajectoires d'outils optimisées, permet d'obtenir des états de surface à la sortie d'usinage compris entre Ra 0,4 μm et Ra 1,6 μm, avec des valeurs typiques de Ra 0,8 μm pour les surfaces prêtes à l'anodisation. Cela élimine les opérations de finition secondaires pour de nombreuses applications, réduisant ainsi les délais de production et les coûts unitaires. Pour les composants à parois minces, des épaisseurs de paroi allant jusqu'à 0,5 mm sont maintenues avec une déviation minimale grâce à des algorithmes d'usinage adaptatifs qui ajustent les vitesses d'avance en fonction des forces de coupe en temps réel. Cette capacité est essentielle pour les ailettes d'échangeurs de chaleur, les boîtiers électroniques et les supports structurels légers où l'enlèvement de matière doit être maximisé sans compromettre la stabilité dimensionnelle. Les protocoles d'usinage sans bavure utilisent des stratégies de fraisage en montée et des géométries d'outils spécialisées pour produire des arêtes nettes sur toutes les caractéristiques, y compris les filetages internes, les rainures et les trous percés. Les paramètres de coupe typiques pour le 6061-T6 comprennent des charges de copeaux de 0,05 à 0,15 mm/dent et des profondeurs de coupe radiales allant jusqu'à 5 mm, tandis que le 7075-T6 nécessite des vitesses réduites de 15 à 20 % pour gérer la génération de chaleur et empêcher l'écrouissage lors de cycles de production à haut volume dépassant 1 000 pièces.

Toutes les pièces en aluminium usinées par CNC sont fabriquées conformément aux procédures de contrôle qualité de la norme ISO 3834-2, avec une classe d'exécution EN 1090-2 EXC3 pour les éléments de structure et une conformité à la norme AWS D1.1 pour les assemblages soudés. La traçabilité des matériaux est assurée depuis les certificats d'usine jusqu'à l'inspection finale, chaque lot étant documenté conformément aux exigences de certification EN 10204 de type 3.1. L'environnement d'usinage à température contrôlée est maintenu à 20 °C ± 1 °C afin d'éliminer les effets de la dilatation thermique lors des opérations de précision, ce qui est particulièrement important pour les pièces dont les tolérances sont inférieures à ± 0,02 mm. Pour les composants de grand format, l'enveloppe d'usinage peut accueillir des pièces mesurant jusqu'à 2 000 mm x 1 000 mm x 800 mm avec un poids maximal de 3 000 kg, ce qui permet de traiter tout type de pièces, des petits supports d'instruments aux grands carters de pompe et aux châssis structurels destinés aux applications offshore. Parmi les autres capacités, citons le fraisage de filets selon la norme ASME B1.20.1 pour des filets de tuyauterie allant jusqu'à 4 pouces NPT, avec des tolérances de classe de filetage de 2A/2B pour les applications standard et de 3A/3B pour les interfaces d'étanchéité critiques dans les systèmes hydrauliques à haute pression fonctionnant jusqu'à 350 bars.

Applications et secteurs d'activité

Dans le secteur pétrolier et gazier, les composants en aluminium usinés par CNC jouent un rôle essentiel dans les opérations en amont, en milieu de chaîne et en aval. Les corps de vannes, les boîtiers d’actionneurs et les collecteurs d’instruments sont fabriqués à partir d’alliages 6061-T6 et 7075-T6 pour des applications en surface et sous-marines, où la réduction du poids sur les plateformes offshore permet de diminuer les charges structurelles. Ces composants doivent résister à des pressions de service pouvant atteindre 690 bars (10 000 psi) et à des températures comprises entre -50 °C et +150 °C, ce qui nécessite des formes de filetage précises conformes à la norme API 7-2 et des surfaces d'étanchéité usinées à Ra 0,4 μm pour une étanchéité fiable des joints toriques. Les procédés d'usinage maintiennent une concentricité inférieure à 0,02 mm sur des diamètres d'alésage allant jusqu'à 300 mm, garantissant des performances constantes pour les vannes d'étranglement, les vannes de régulation et les dispositifs de mesure de débit utilisés dans des environnements de gaz acide, conformément aux exigences des normes NACE MR0175/ISO 15156. Pour les composants de têtes sous-marines, les finitions de surface des faces d'étanchéité sont maintenues à Ra 0,2 μm à l'aide d'outils à pointe diamantée, avec une vérification dimensionnelle par des machines de mesure par coordonnées à une résolution de 0,5 μm afin de respecter les spécifications des matériaux de la norme API 6A.

Les applications dans le domaine de l'éolien offshore nécessitent des composants en aluminium alliant légèreté et résistance à la corrosion pour une durée de vie de 25 ans en milieu marin. Les boîtiers de commande de pas, les supports d'entraînement de lacet et les systèmes de gestion des câbles sont usinés à partir d'alliages 5083-H116 et 6082-T6, qui offrent une excellente résistance à la corrosion par piqûres et à la fissuration sous contrainte en milieu salin. Ces pièces comportent souvent des canaux de refroidissement internes complexes usinés avec des tolérances de ±0,05 mm pour la gestion thermique de l'électronique de puissance. La capacité d'usinage de parois minces jusqu'à 0,5 mm permet des conceptions optimisées en termes de poids pour les composants de la nacelle, où chaque kilogramme économisé se traduit par une réduction de la charge sur la tour et des coûts de fondation. Tous les composants éoliens offshore reçoivent un revêtement de conversion au chromate conforme à la norme MIL-DTL-5541 Type I ou Type II avant l'assemblage, offrant une protection contre la corrosion qui dépasse les normes offshore DNV-GL. Les essais de fatigue selon la norme ASTM E466 démontrent que les composants usinés en 5083-H116 conservent une durée de vie de 10 millions de cycles à des amplitudes de contrainte de 150 MPa, ce qui est essentiel pour les composants soumis à des vibrations continues dues au fonctionnement des turbines pendant des décennies de service.

Pour les équipements de production d'électricité, notamment les turbines à gaz, les turbines à vapeur et les générateurs diesel, on usine des composants en aluminium destinés à fonctionner dans des environnements à haute température pouvant atteindre 200 °C en service continu. Les aubes de compresseur, les anneaux de diffuseur et les paliers en alliages 2024-T3 et 7075-T6 doivent présenter une stabilité dimensionnelle lors des cycles thermiques, obtenue grâce à des séquences d'usinage de détente qui enlèvent la matière par étapes afin d'éviter toute déformation. Des centres d'usinage à cinq axes produisent des profils aérodynamiques avec des finitions de surface de Ra 0,8 μm et des tolérances de profil de ±0,1 mm, essentielles pour l'efficacité aérodynamique des étages de compresseur. Pour les systèmes de refroidissement des générateurs, les plaques d'échangeurs de chaleur et les pales de ventilateur sont usinées à partir de 6061-T6 avec des épaisseurs de paroi de 1,0 mm à 2,5 mm, en maintenant une planéité inférieure à 0,05 mm sur des longueurs de 500 mm afin de garantir un flux d'air uniforme et des taux de transfert thermique supérieurs à 200 W/m²K. La conductivité thermique de l'alliage 6061-T6, de 167 W/mK, permet une dissipation thermique efficace dans les boîtiers d'électronique de puissance, les géométries des ailettes usinées atteignant des densités de surface allant jusqu'à 500 m²/m³ pour des solutions de refroidissement compactes dans des carters de turbine confinés.

Les équipements destinés à l'exploitation minière et au traitement des minerais s'appuient sur des pièces en aluminium usinées par CNC en raison de leur excellent rapport résistance/poids et de leur résistance à l'usure. Les grilles de criblage, les composants des classificateurs et les pièces des systèmes de convoyage sont fabriqués à partir d'alliages 5083-H116 et 6082-T6, qui conservent leur résistance aux chocs à des températures pouvant descendre jusqu'à -40 °C pour les opérations minières dans les régions arctiques. Ces composants doivent résister à des boues abrasives et à de fortes charges d'impact, ce qui nécessite des surfaces usinées présentant des valeurs de dureté comprises entre 100 et 130 HB pour une durée de vie prolongée. Les procédés d'usinage permettent d'atteindre des tolérances de position de ±0,02 mm sur les gabarits de boulonnage et les repères de positionnement, garantissant ainsi l'interchangeabilité entre plusieurs assemblages dans les opérations minières à grande échelle. Pour l'automatisation des usines de traitement, les boîtiers de capteurs et les supports d'actionneurs sont usinés à partir d'alliage 6061-T6 avec des surfaces d'étanchéité conformes à la norme IP67, assurant une protection contre les infiltrations grâce à des dimensions précises des rainures de joints toriques usinées avec des tolérances de ±0,05 mm. Les essais de résistance à l'abrasion selon la norme ASTM G65 montrent que les surfaces usinées en 5083-H116 subissent une perte de volume inférieure à 0,5 mm après 6 000 tours, offrant ainsi des performances fiables dans les systèmes de transport de boues traitant des particules d'un diamètre allant jusqu'à 10 mm à des vitesses d'écoulement de 5 m/s.

Pourquoi choisir Leading Top Union pour l'usinage CNC de l'aluminium

Leading Top Union associe une gestion de la qualité de la soudure certifiée ISO 3834-2 à la classe d'exécution EN 1090-2 EXC3 et à la conformité AWS D1.1, offrant ainsi une solution tout-en-un pour les composants en aluminium nécessitant à la fois un usinage et des assemblages soudés. Le système de gestion de la qualité comprend des rapports d'inspection des premiers articles avec des données dimensionnelles complètes conformes aux normes ASME Y14.5-2018 GD&T, une inspection par MMT avec une résolution de 0,5 μm et une certification des matériaux traçable jusqu'aux sources d'origine. Pour les applications critiques dans le domaine de l'énergie nucléaire et du pétrole et du gaz offshore, des services de contrôle non destructif (CND) sont proposés, notamment des contrôles par ressuage selon la norme ASTM E1417 et des contrôles par ultrasons selon la norme ASTM E114, garantissant l'intégrité interne des composants usinés dont l'épaisseur de paroi est inférieure à 2,0 mm. Les dossiers de documentation qualité répondent aux exigences des principaux entrepreneurs EPC et des sociétés de classification, notamment DNV, Lloyd's Register et Bureau Veritas. Un contrôle statistique des processus est mis en œuvre sur les séries de production à grand volume, avec des indices de capacité (Cpk) maintenus au-dessus de 1,33 pour toutes les dimensions critiques, garantissant moins de 66 pièces défectueuses par million pour une qualité constante sur des lots de production dépassant 10 000 unités par an.

Notre équipe d'ingénieurs techniques apporte son expertise en matière de conception axée sur la fabricabilité dès la phase de devis, en analysant la géométrie des pièces afin d'optimiser les trajectoires d'outils, de réduire les temps de cycle et d'éliminer les problèmes de qualité potentiels avant le début de la production. Une bibliothèque de plus de 500 programmes de parcours d'outils validés est mise à jour pour les familles de pièces en aluminium courantes, ce qui permet des changements de configuration rapides et une qualité constante pour les commandes répétitives. Pour les prototypes et les petites séries, des devis le jour même et des délais de livraison aussi courts que 5 jours ouvrés sont proposés pour les géométries simples, pouvant aller jusqu'à 15 à 20 jours ouvrés pour les pièces complexes à plusieurs axes nécessitant une inspection approfondie. La capacité de production dépasse les 5 000 composants en aluminium usinés par mois sur trois équipes, grâce à des systèmes de palettes automatisés qui réduisent le temps hors usinage de 40 % par rapport au chargement manuel. Cette capacité garantit un taux de livraison dans les délais constamment supérieur à 98 % pour les commandes programmées, avec des options d'expédition accélérée disponibles pour les besoins de maintenance d'urgence. L'analyse des coûts pour des pièces 6061-T6 typiques montre une réduction de 25 % du coût unitaire pour des volumes supérieurs à 500 unités grâce à une gestion optimisée de la durée de vie des outils, les fraises en carbure atteignant 2 000 à 3 000 mètres linéaires de coupe avant remplacement, à des vitesses d'avance de 0,1 mm/dent et des profondeurs axiales de 2 mm.
