Services de perçage et de taraudage CNC de haute précision pour les composants de production nécessitant des schémas de perçage précis, des trous profonds et des éléments filetés. Nos centres de perçage spécialisés et nos machines multibroches garantissent une qualité constante pour les commandes en grande série.
Tolérance ±0,01 mm
Longueur maximale : 12 m
Certifié ISO 9001
24/7 Production
Les capacités de perçage et de taraudage CNC sont conçues pour les environnements de production à grand volume où le débit et la répétabilité sont essentiels. La configuration multibroches permet le perçage simultané de plusieurs trous, réduisant ainsi les temps de cycle jusqu’à 60 % par rapport aux opérations à broche unique sur des schémas de perçage complexes. Pour une plaque à bride type nécessitant 24 trous de 18 mm de diamètre sur un cercle de boulonnage de 600 mm, le système atteint un temps de cycle inférieur à 4 minutes, y compris les changements d'outils automatiques et la vérification des mesures en cours de processus. Les vitesses de broche atteignant 20 000 tr/min permettent un usinage efficace des matériaux ferreux et non ferreux, des nuances d'acier de construction S235JR à S460ML, ainsi que des aciers inoxydables duplex et des alliages d'aluminium couramment utilisés dans les applications offshore et marines.
Le perçage de trous profonds est une compétence spécialisée qui distingue notre service, en particulier pour les composants nécessitant des passages d'huile, des orifices hydrauliques ou des canaux de refroidissement. Nous atteignons des rapports profondeur/diamètre de 40:1 grâce à des techniques de perçage hélicoïdal standard, et jusqu'à 100:1 avec des méthodes de perçage au canon, tout en maintenant une rectitude des trous inférieure à 0,1 mm par 100 mm de profondeur. Ceci est essentiel pour des applications telles que les blocs de vérins hydrauliques, les corps de vannes et les plaques tubulaires d'échangeurs de chaleur, où des trous mal alignés peuvent entraîner des restrictions de débit ou une usure prématurée. Le processus est soutenu par des systèmes de refroidissement à haute pression délivrant 70 bars à travers la broche, garantissant une évacuation efficace des copeaux et une stabilité thermique même à des profondeurs dépassant 500 mm dans des matériaux tels que l'acier allié 4140 ou l'acier inoxydable 316L.
La précision de positionnement de ±0,05 mm sur les réseaux de trous est garantie par la combinaison d'une structure rigide de la machine, de vis à billes de précision avec écrous précontraints et d'un système de rétroaction en boucle fermée assuré par des codeurs linéaires. Cette tolérance est vérifiée à chaque cycle de production par un échantillonnage sur machine à mesurer tridimensionnelle (MMT) conformément à la norme ISO 1938-2, et des cartes de contrôle statistique sont établies pour toutes les caractéristiques critiques. L'enveloppe de travail de 3 000 × 2 000 × 1 000 mm permet d'accueillir des pièces de grande taille telles que des brides de tour d'éolienne, des plaques de base d'équipements miniers et des buses de récipients sous pression. Le système automatisé de mesure des outils utilise des sondes laser pour régler la longueur et le diamètre des outils avec une précision de 2 microns, en compensant automatiquement la dilatation thermique et l'usure des outils, ce qui garantit une qualité de filetage constante sur des séries de production de plus de 500 pièces sans intervention manuelle.

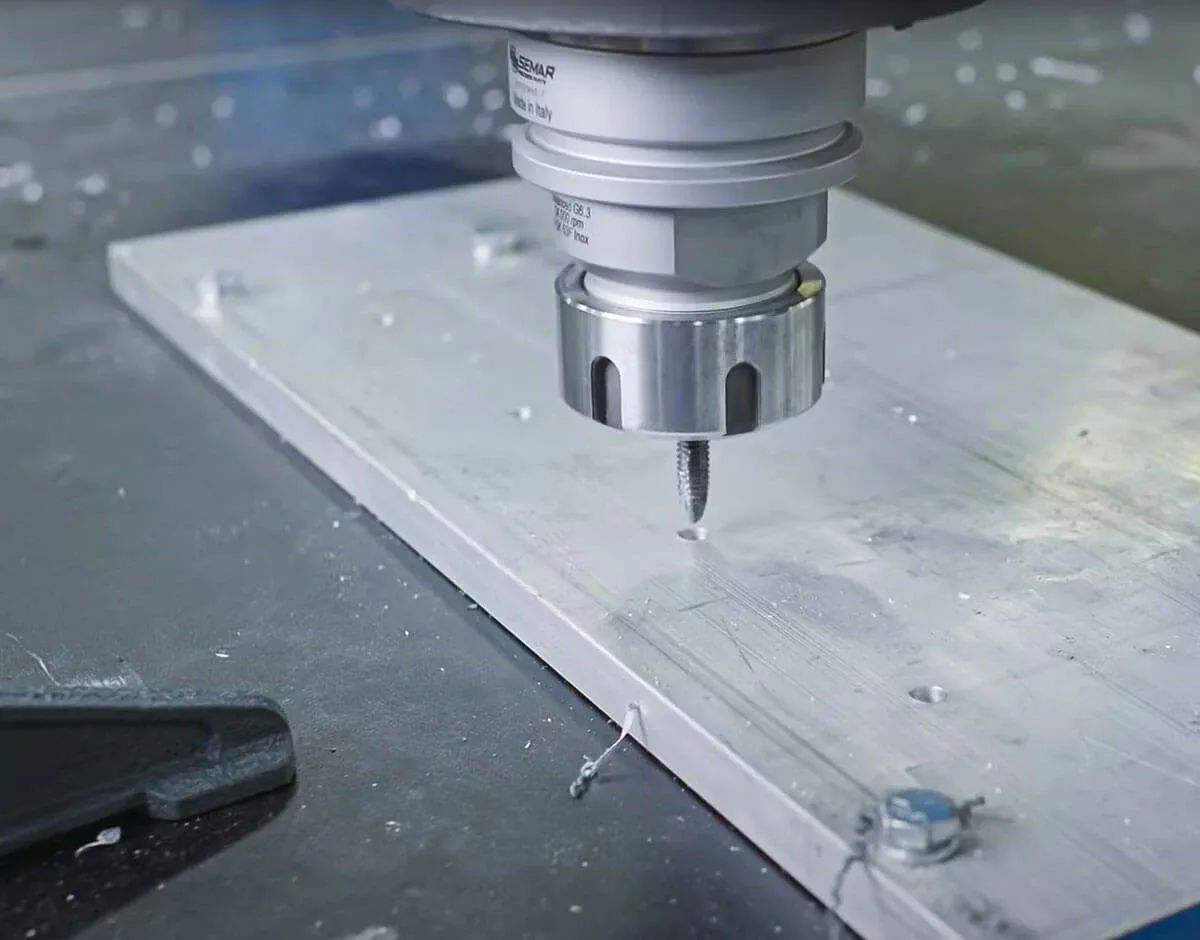

Le taraudage de M3 à M64 couvre un large éventail de besoins en matière de fixation, allant des petits raccords d'instrumentation aux grandes assemblages boulonnés structurels. Pour les filetages métriques, la conformité aux tolérances ISO 6H/6g est maintenue, tandis que les filetages unifiés respectent les normes ASME B1.1 Classe 2A/2B. Le processus de taraudage utilise des cycles de taraudage rigides synchronisés qui adaptent la rotation de la broche à la vitesse d'avance avec une précision de 0,01 mm par tour, éliminant ainsi les erreurs de pas de filetage courantes avec les porte-tarauds flottants. Pour les matériaux à haute résistance tels que l'Inconel 625 ou l'acier inoxydable 17-4 PH, on utilise des tarauds de formage qui produisent des filetages plus résistants par travail à froid, atteignant des résistances à la traction supérieures à 80 % des propriétés du matériau de base. Ceci est validé par des essais d'arrachement selon la norme ASTM F606 pour les applications critiques dans les équipements pétrochimiques et de production d'énergie.
Dans le secteur pétrolier et gazier, les services de perçage et de taraudage à commande numérique (CNC) permettent la fabrication d'équipements de tête de puits, d'arbres de Noël et de systèmes de collecteurs devant résister à des pressions pouvant atteindre 15 000 psi et à des températures comprises entre -46 °C et 250 °C. Pour un récent projet de collecteur sous-marin, 48 trous de 32 mm de diamètre ont été percés dans de l'acier forgé F22 de 80 mm d'épaisseur, en maintenant une précision de positionnement de ±0,05 mm sur un cercle de boulonnage de 1 200 mm. Les filetages taraudés, de type M36 avec un pas de 3 mm, ont été inspectés à l'aide de jauges de filetage et de tests par ultrasons afin de vérifier l'engagement complet du filetage à 90 % de la profondeur. Ces composants sont conformes aux exigences des normes API 6A et NACE MR0175/ISO 15156 pour les environnements de service acides, tous les travaux de perçage et de taraudage étant effectués dans des conditions de refroidissement contrôlées afin d'éviter la fragilisation par l'hydrogène.
Les applications dans le domaine de l'éolien offshore exigent un perçage et un taraudage de haute précision pour les brides de tour, les pièces de transition et les composants de nacelle, qui doivent supporter des charges dynamiques supérieures à 20 MN et des cycles de fatigue de 10^7 sur une durée de vie nominale de 25 ans. La capacité de perçage au canon est particulièrement utile pour les trous de boulons des brides de tour nécessitant des rapports L/D de 80:1 dans des tôles d'acier S355NL d'une épaisseur de 150 mm. La tolérance de rectitude des trous de 0,05 mm par 100 mm garantit un alignement correct des boulons et une répartition adéquate de la charge sur l'ensemble de la connexion par bride. Le taraudage pour les boulons M64 x 4 mm, courants dans les fondations sur monopieu, est réalisé à l'aide de tarauds rectifiés sur mesure dotés de revêtements TiAlN afin de gérer les coupes interrompues rencontrées sur les bords des tôles découpées au chalumeau. Tous les travaux respectent les exigences de la classe d'exécution EN 1090-2 EXC3, avec une traçabilité documentée pour chaque trou et chaque filetage.
Les équipements miniers et de traitement des minéraux nécessitent des opérations de perçage et de taraudage robustes pour les châssis de concasseurs, les plateaux de cribles et les composants de convoyeurs qui fonctionnent dans des environnements abrasifs et contaminés par des particules. Le perçage multibroches réduit les temps de cycle de 50 % sur les composants en tôle d'usure nécessitant plus de 100 trous de 12 mm de diamètre pour la fixation de revêtements par boulonnage. La précision de positionnement de ±0,05 mm garantit un alignement des revêtements à moins de 0,2 mm sur des sections de 3 mètres, ce qui évite une usure prématurée due à des fixations mal alignées. Pour les plaques de base de machines lourdes en matériaux Hardox 400 ou 500, le perçage à travers des épaisseurs allant jusqu'à 100 mm est réalisé avec des forets à pointe en carbure tournant à une vitesse de 80 à 120 mètres linéaires par minute, ce qui permet d'atteindre une durée de vie de l'outil de plus de 200 trous par arête. Le taraudage pour les boulons M30 x 3,5 mm utilise des tarauds à goujure hélicoïdale avec un système de refroidissement par la broche à 50 bars pour évacuer les copeaux des trous borgnes profonds.
Les applications dans le domaine de la production d'énergie, notamment les turbines à gaz et à vapeur, les générateurs de vapeur à récupération de chaleur et les composants de réacteurs nucléaires, exigent les plus hauts niveaux de précision et de documentation. Le perçage CNC permet d'atteindre des tolérances de position des trous de ±0,05 mm sur les bagues de diaphragme de turbine comportant plus de 200 trous de refroidissement de 6 mm de diamètre, percés selon des angles composés pouvant atteindre 30 degrés. La capacité de perçage profond est essentielle pour les canaux de refroidissement de l'alésage du rotor nécessitant des rapports L/D de 60:1 dans les aciers CrMoV. Le taraudage pour les fixations de M16 à M48 dans les carters de turbine est conforme aux normes de brides ASME B16.5, tous les filetages étant inspectés à l'aide de comparateurs optiques avec un grossissement de 20x. Pour les applications nucléaires, une traçabilité complète est assurée conformément à la norme ASME NQA-1, y compris les numéros de coulée des matériaux, les numéros de série des outils et les registres d'inspection pour chaque élément percé et taraudé.
La certification ISO 3834-2 relative à la gestion de la qualité du soudage s'étend à toutes les opérations d'usinage, garantissant ainsi que les processus de perçage et de taraudage sont contrôlés selon le même système de qualité rigoureux. Cela signifie que chaque emplacement de trou et chaque filetage est documenté par des rapports d'inspection numériques qui incluent les valeurs réelles mesurées, et pas seulement des résultats de type « conforme/non conforme ». Pour les entreprises EPC nécessitant une vérification par un tiers, des rapports d'inspection dimensionnelle complets sont fournis conformément à la norme ISO 2768-mK ou aux tolérances spécifiées par le client, les données de la machine à mesurer tridimensionnelle (CMM) pouvant être exportées aux formats PDF ou Excel. Le système de gestion de la qualité est audité chaque année par TÜV SÜD, ce qui donne aux ingénieurs d'approvisionnement l'assurance que les processus respectent les normes internationales en matière de traçabilité et de répétabilité pour des séries de production allant de 1 à 10 000 pièces.
La combinaison du perçage multibroches et de la mesure automatisée des outils garantit une qualité constante à des volumes de production que les ateliers d'usinage traditionnels ne peuvent égaler. Pour une commande type de 200 brides nécessitant chacune 24 trous percés et taraudés, un temps de cycle de 3,5 minutes par pièce correspond à un temps d'usinage total de 700 minutes, contre 1 400 minutes sur un équipement conventionnel. Cette réduction de 50 % du temps de cycle est obtenue sans compromettre la précision, car le système de mesure laser des outils compense automatiquement l'usure des outils tous les 50 trous. Il en résulte une valeur CpK de 1,67 ou plus pour la position des trous et le pas de filetage, dépassant le minimum de 1,33 requis par la plupart des spécifications du secteur automobile et des équipements lourds. L'usine de Suzhou fonctionne 24 heures sur 24, 7 jours sur 7, avec une capacité de broches redondante, garantissant une livraison dans les délais même pour les commandes urgentes avec des délais de 2 semaines.
La polyvalence des matériaux constitue un atout majeur, notre expérience en matière de perçage et de taraudage couvrant plus de 200 alliages différents, parmi lesquels les aciers au carbone, les aciers inoxydables, les alliages de nickel, le titane et l'aluminium. Pour chaque matériau, nous conservons des paramètres de coupe documentés (vitesse de rotation de la broche, vitesse d'avance, profondeur de perçage et pression du liquide de refroidissement), optimisés grâce à la méthodologie des plans d'expériences. Cette base de données, constituée à partir de plus de 15 ans d'expérience en production, permet de proposer des devis et de livrer des pièces complexes sans passer par des réglages par essais et erreurs. Par exemple, le perçage de trous de 8 mm de diamètre dans 300 mm d'Inconel 718 nécessite des paramètres spécifiques : une vitesse de broche de 1 200 tr/min, une vitesse d'avance de 0,02 mm/tr et une profondeur de perçage de 2 mm avec une pression de liquide de refroidissement de 70 bars. Les ingénieurs sélectionnent les revêtements d'outils — TiAlN pour les aciers, AlTiN pour l'inox ou le carbone adamantin pour l'aluminium — en fonction des exigences de matériau et de profondeur, afin d'optimiser la durée de vie de l'outil et l'état de surface.
Notre engagement en faveur de l'amélioration continue se traduit par l'investissement dans de nouveaux centres de perçage à commande numérique (CNC) équipés de systèmes de compensation thermique qui garantissent la précision même lors de cycles de production de 12 heures. Les machines sont installées sur des socles isolés des vibrations et dotés d'un système de contrôle actif de la température à ±1 °C, ce qui assure le maintien de la stabilité dimensionnelle quelles que soient les conditions ambiantes. Pour les clients nécessitant des formes de filetage spéciales telles que les filetages NPT, BSPT ou ACME, une bibliothèque de plus de 500 géométries de tarauds est mise à disposition, et des tarauds rectifiés sur mesure peuvent être produits dans un délai de 5 jours ouvrables. Les ingénieurs qualité travaillent en étroite collaboration avec les équipes d'approvisionnement des clients pour examiner les exigences des plans, identifier les problèmes potentiels tels que les parois minces ou les trous qui se croisent, et proposer des solutions avant le début de la production. Cette approche proactive a permis d'atteindre un taux de rendement au premier passage de 98,5 % pour les opérations de perçage et de taraudage CNC, avec des mesures correctives mises en œuvre dans les 24 heures en cas de non-conformité.
| Capability | Specification |
|---|---|
| Hole Diameter Range | 1mm - 200mm |
| Deep Hole Ratio | 40:1 (standard), 100:1 (gun drill) |
| Position Accuracy | ±0.05mm |
| Thread Range | M3 - M64 |
| Max Workpiece Size | 3000 × 2000 × 1000mm |
| Spindle Speed | Up to 20,000 RPM |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
