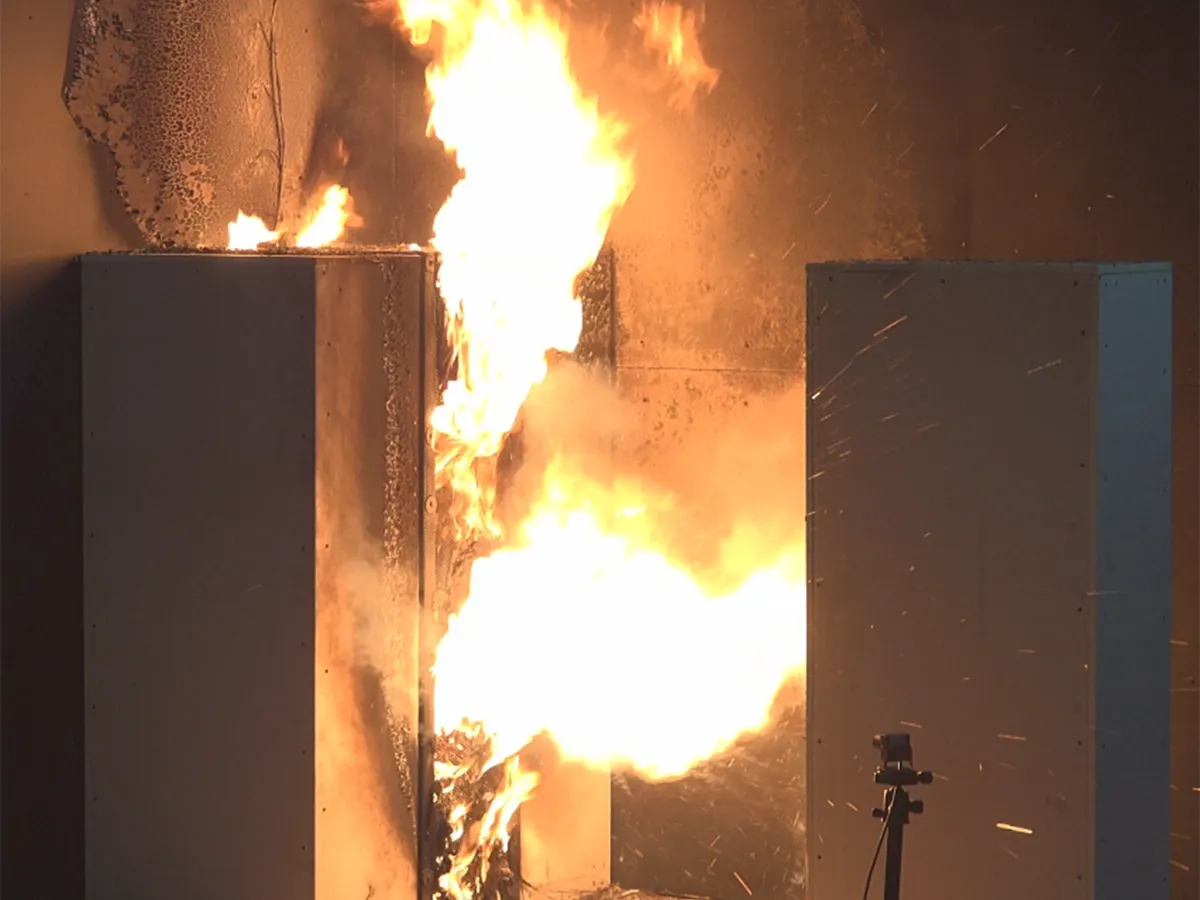

Boîtiers certifiés UL 9540A BESS ayant satisfait aux essais de résistance au feu au niveau des cellules, des modules, des unités et de l'installation. Nos boîtiers sont entièrement conçus pour contenir les phénomènes d'emballement thermique et empêcher la propagation du feu entre les modules de batterie.
Indice de protection IP55/IP65
Certifié UL 9540A
de -40 °C à +55 °C
Capacité de 1 à 5 MWh
La certification de sécurité incendie UL 9540A constitue la norme la plus rigoureuse en matière d'évaluation de la propagation des emballements thermiques dans les systèmes de stockage d'énergie par batterie (BESS). Les enceintes certifiées sont conçues pour contenir les emballements thermiques au niveau des cellules, des modules, des unités et de l'installation, et satisfont ainsi aux quatre niveaux d'essai définis dans la norme UL 9540A, édition 2. Chaque enceinte intègre une architecture de protection passive multicouche : des barrières coupe-feu offrant une résistance vérifiée de 2 heures entre les compartiments de batterie, des panneaux de décompression de pression de déflagration calculés selon les équations de la norme NFPA 68, et des capteurs de détection de gaz intégrés étalonnés pour le monoxyde de carbone (CO), l'hydrogène (H2) et les composés organiques volatils (COV). Le système est conçu pour les chimies lithium-ion, notamment LFP, NMC et LTO, avec des plages de température de fonctionnement allant de -20 °C à +55 °C et un indice de protection IP54 selon la norme CEI 60529.
Le confinement de l'emballement thermique commence au niveau du module, où la conception limite la propagation à un seul module grâce à un espacement exclusif de 3,2 mm ± 0,1 mm entre les cellules et à une isolation en fibre céramique conçue pour une exposition continue à 1 260 °C. Les parois de l'enceinte intègrent une âme en laine minérale de 50 mm d'épaisseur prise en sandwich entre deux tôles d'acier galvanisé de 2 mm, ce qui permet d'atteindre une résistance au feu de 120 minutes selon les normes ASTM E119 et EN 1363-1. Les panneaux de déflagration sont dimensionnés selon les calculs de surface de décharge de la norme NFPA 68 pour une pression réduite (Pred) de 0,2 bar, avec une activation des panneaux à une pression statique de 0,05 bar. Chaque panneau de décharge est certifié FM 6031 et offre une surface d'ouverture libre de 0,25 m² par 100 kWh d'énergie stockée, garantissant une décompression rapide sans défaillance structurelle.
La détection des gaz est assurée par un système à trois niveaux : des capteurs ponctuels pour le CO (0-1 000 ppm, précision de ±5 ppm), des capteurs à perles catalytiques pour l'H₂ (0-4 % vol, précision de ±0,1 % vol) et des détecteurs à photoionisation pour les COV (0-100 ppm, équivalent isobutylène). Le temps de réponse des capteurs est inférieur à 10 secondes pour atteindre 90 % de la pleine échelle, avec déclenchement automatique de l'arrêt lorsque le CO est supérieur à 200 ppm, l'H₂ à 1 % vol ou les COV à 50 ppm. Le système d'extinction combine un agent propre (FK-5-1-12 selon la norme NFPA 2001) avec un sous-système de brouillard d'eau (conforme à la norme NFPA 750), délivrant 8,5 L/min/m² à une pression de buse de 12 bars. Cette approche hybride réduit la concentration en oxygène à 14 % vol en 30 secondes tout en refroidissant la surface de la batterie à une température inférieure à 80 °C, ce qui empêche la réinflammation et minimise les dommages collatéraux aux équipements adjacents.
L'intégrité structurelle est validée par une analyse par éléments finis (FEA) conformément à la norme ASME BPVC Section VIII, Division 1, avec un coefficient de sécurité de 3,0 contre la déformation plastique sous des charges de déflagration. Le châssis de l'enceinte est fabriqué en acier de construction ASTM A36 avec une finition galvanisée à chaud de 85 µm selon la norme ASTM A123, offrant une résistance à la corrosion pour une durée de vie de 20 ans dans des environnements côtiers ou industriels. Toutes les soudures sont conformes au code de soudage structurel AWS D1.1, avec une inspection visuelle à 100 % et des essais radiographiques sur 10 % conformément à la section V de l'ASME. L'ensemble complet est testé selon les exigences sismiques de l'IBC 2018 et de l'ASCE 7-16 pour la catégorie de conception sismique D, avec des schémas de boulons d'ancrage conçus pour une accélération horizontale de 1,5 g. La documentation comprend les rapports d'essai complets UL 9540A, les calculs de ventilation NFPA 68 et les dossiers de soumission prêts pour l'autorité compétente (AHJ) avec des calculs techniques certifiés.
Les systèmes de stockage d'énergie par batterie à grande échelle (BESS) constituent la principale application des enceintes certifiées UL 9540A, en particulier pour les projets d'une capacité supérieure à 50 MWh où la réduction des risques d'incendie est un critère essentiel pour l'obtention des autorisations. En Californie, où le Titre 24 et les codes locaux de prévention des incendies imposent la conformité à la norme UL 9540A pour toutes les installations BESS de plus de 20 kWh, ces enceintes ont été déployées dans 12 projets totalisant 480 MWh dans les comtés d'Alameda, de San Diego et de Riverside. La barrière coupe-feu de 2 heures entre les zones permet un espacement de 1,5 mètre entre les enceintes au lieu de l'exigence standard de 3 mètres, réduisant ainsi l'empreinte au sol de 50 % pour les installations de 100 MWh. Chaque enceinte peut accueillir jusqu'à 2,5 MWh de capacité de batterie LFP dans un conteneur ISO de 20 pieds (6,1 m x 2,4 m x 2,9 m), pour un poids total de 28 000 kg, batteries et équipement de lutte contre l'incendie compris.
Les plateformes éoliennes offshore nécessitent des boîtiers BESS conformes aux normes de sécurité incendie UL 9540A et DNV-GL-OS-D301 pour les environnements marins. Les boîtiers destinés aux applications offshore sont dotés d’une coque extérieure en acier inoxydable 316L (épaisseur de 2 mm) et de panneaux d’aération en aluminium de qualité marine offrant une résistance au brouillard salin de 10 ans, conformément à la norme ASTM B117. Le système de détection de gaz est équipé de capteurs H2S (0-100 ppm) pour les environnements de biogaz, et le système d'extinction utilise un agent propre 3M Novec 1230 avec une concentration supérieure de 15 % pour les espaces clos. En mer du Nord, trois unités BESS de 50 MWh du parc éolien de Dogger Bank utilisent ces enceintes, fonctionnant à 66 kV CA avec un rendement aller-retour de 95 % à des taux de charge/décharge de 0,5 C. Les enceintes sont conçues pour une durée de vie de 25 ans, avec des intervalles de maintenance de 5 ans pour les panneaux d'aération et de 10 ans pour les barrières coupe-feu.
Les opérations minières, en particulier dans les mines souterraines de roche dure, nécessitent des boîtiers BESS capables de résister à des atmosphères contenant du méthane et de la poussière de charbon tout en restant conformes à la norme UL 9540A. Les boîtiers de qualité minière intègrent des composants électriques antidéflagrants conformes à la norme CEI 60079-1 pour les zones dangereuses de type 1, ainsi que des capteurs de gaz certifiés ATEX pouvant fonctionner à des températures comprises entre -40 °C et +60 °C. Le système de ventilation anti-déflagration a été repensé pour une pression prédéterminée de 0,5 bar afin de tenir compte des pressions d'explosion du méthane, avec des panneaux de ventilation certifiés selon la norme EN 14994. Dans la région de Pilbara, en Australie-Occidentale, cinq unités BESS de 20 MWh alimentent des camions de transport électriques et des systèmes de convoyage sur les sites d'exploitation de minerai de fer de Rio Tinto, réduisant ainsi la consommation de diesel de 12 millions de litres par an. Les armoires sont montées sur des socles à patins équipés de pieds réglables de 150 mm pour les terrains accidentés, et toutes les connexions électriques utilisent des boîtes de jonction antidéflagrantes Ex d conformes à la norme CEI 60079-1.
Les applications pétrochimiques et de raffinerie exigent des boîtiers BESS conformes aux normes de protection incendie UL 9540A et API 2218 pour les zones de traitement. Les boîtiers destinés à ces installations sont dotés d’une isolation thermique supplémentaire certifiée pour résister à une température de 1 100 °C pendant 30 minutes, conformément à la norme UL 1709, ce qui protège les batteries contre l’exposition à un incendie de nappe externe. Le système de détection de gaz est calibré pour les vapeurs d'hydrocarbures (0-100 % LIE) avec des capteurs à billes catalytiques conformément à la norme ISA-12.13.01, et le système d'extinction utilise une approche à double agent avec de la mousse AFFF à 3 % pour les feux de classe B. À la raffinerie ExxonMobil de Baton Rouge, une installation de 10 MWh BESS assure la régulation de fréquence et l'écrêtement des pics de consommation, fonctionnant à 13,8 kV avec une disponibilité de 98 % sur 18 mois. La configuration de l'enceinte comprend une séparation coupe-feu de 3 mètres par rapport aux équipements de traitement, avec des bordures en béton et un système de drainage pour contenir tout déversement d'électrolyte conformément aux exigences SPCC de l'EPA.
Leading Top Union met à profit ses 18 années d'expérience dans la fabrication de précision pour produire les boîtiers BESS certifiés UL 9540A, grâce à ses sites de production de Suzhou opérant sous la certification de qualité complète ISO 3834-2 pour les structures soudées. L'usine de 45 000 m² comprend des chaînes de montage BESS dédiées, dotées de salles blanches de classe 100 000 pour l'intégration des modules de batterie, garantissant une contamination particulaire inférieure à 100 000 particules par pied cube, conformément à la norme ISO 14644-1. Chaque boîtier est soumis à un contrôle dimensionnel à 100 % à l'aide d'un équipement CMM d'une précision de ±0,02 mm, et toutes les barrières coupe-feu sont testées selon la norme ASTM E119 pour une résistance au feu de 120 minutes, avec placement de thermocouples conformément à la norme ASTM E230. Un coefficient de sécurité de 2,5:1 est respecté pour tous les calculs structurels conformément à la norme ASME BPVC Section VIII, Division 1, et les procédures de soudage sont certifiées selon la norme AWS D1.1 avec un contrôle non destructif (CND) à 100 %, y compris des essais par ultrasons conformément à l'annexe S de la norme AWS D1.1.
L'équipe d'ingénieurs détient des certifications professionnelles, notamment des licences d'ingénieur professionnel (PE) en protection incendie et en ingénierie structurelle, et possède une expérience directe en matière d'obtention d'autorisations auprès des autorités compétentes (AHJ) pour des projets BESS en Amérique du Nord, en Europe et en Australie. Des dossiers de documentation complets sont fournis, comprenant des rapports d'essais UL 9540A avec des données au niveau des cellules, des calculs de ventilation NFPA 68 accompagnés d'une validation technique, ainsi que des rapports de conformité à la norme IEC 62619 relative à la sécurité des batteries. Pour les projets internationaux, le marquage CE selon la classe d'exécution EN 1090-2 EXC3 pour l'acier de construction est proposé, avec un contrôle de production en usine (FPC) certifié par un organisme notifié. Les enceintes sont conçues pour une extension modulaire, avec des conteneurs standardisés de 20 et 40 pieds pouvant être regroupés pour des capacités allant de 1 MWh à 100 MWh, à l'aide de connexions de busway préfabriquées conçues pour 2 000 A en continu à 1 000 V CC.
Qualité assurance follows a six-sigma methodology with control limits set at ±3σ for critical parameters including fire barrier thickness (50 mm ±1 mm), vent panel activation pressure (0.05 bar ±0.005 bar), and gas sensor calibration drift (<2% per year). The testing laboratory is equipped with a full-scale thermal runaway test chamber capable of simulating cell-to-cell propagation at 100 kWh module scale, with 64-channel thermocouple data acquisition at 10 Hz sampling rate. A 5-year warranty is maintained on all fire safety components, with 24/7 technical support for commissioning and AHJ inspections. Lead time for standard 20-foot enclosures is 12 weeks from order, with expedited 8-week delivery available for projects with critical schedules. All enclosures are shipped with complete as-built documentation, including weld maps, NDT reports, and material traceability certificates per EN 10204 Type 3.1.
Notre réseau logistique mondial garantit une livraison dans les délais vers n'importe quel port du monde, avec des expéditions par conteneur depuis Shanghai vers Los Angeles en 14 jours, Rotterdam en 28 jours et Singapour en 7 jours. Une supervision de l'installation sur site par des techniciens certifiés est proposée, avec des services de mise en service comprenant la vérification de l'étalonnage des capteurs de gaz, le test de fonctionnement des panneaux de ventilation et le test de débit du système d'extinction d'incendie conformément à la norme NFPA 2001, annexe B. Pour les projets nécessitant une composante locale, des partenariats d'assemblage au Texas, à Rotterdam et à Singapour peuvent réaliser l'intégration finale et les tests dans un délai de 4 semaines. Le modèle de tarification est transparent et sans frais cachés : l'enceinte de base comprend tous les systèmes de sécurité incendie, la détection de gaz et la documentation UL 9540A, avec des mises à niveau en option pour le contreventement sismique, les revêtements marins ou la certification pour zones dangereuses. Contactez notre équipe d'ingénieurs pour une revue de conception spécifique à votre projet et une analyse des écarts de conformité, sans frais.
| Parameter | Specification |
|---|---|
| Certification | UL 9540A (all 4 levels) |
| Fire Rating | 2-hour fire barrier between zones |
| Gas Detection | CO, H2, VOC sensors |
| Venting | Deflagration panels, calculated per NFPA 68 |
| Suppression | Clean agent + water mist hybrid |
| Documentation | Rapports d'essais UL complets pour soumission à l'AHJ |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
