Boîtiers certifiés NEMA 4X BESS offrant une protection supérieure contre la corrosion, la poussière emportée par le vent, la pluie, les projections d'eau et les jets d'eau. Idéaux pour les environnements côtiers, les usines chimiques et les sites de transformation alimentaire où la résistance à la corrosion est essentielle.
Indice de protection IP55/IP65
Certifié UL 9540A
de -40 °C à +55 °C
Capacité de 1 à 5 MWh

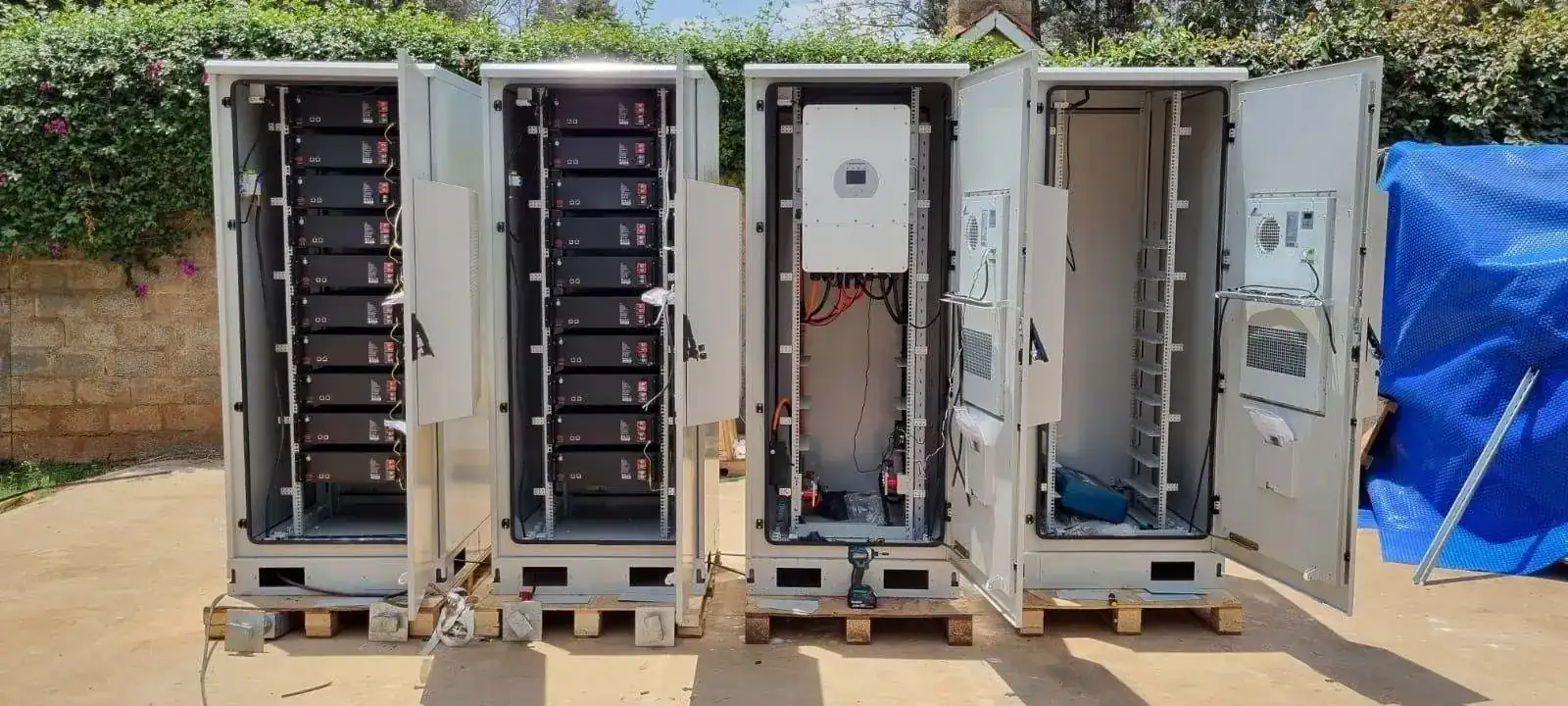

Les boîtiers certifiés NEMA 4X de Leading Top Union sont conçus pour offrir une protection optimale dans les environnements corrosifs les plus exigeants. Fabriqués en acier inoxydable 316L (1.4404) ou en polyester renforcé de fibre de verre (FRP), ces boîtiers sont conçus pour résister à une exposition continue au brouillard salin, aux lavages chimiques et aux rayons UV. Les modèles en acier inoxydable 316L présentent une faible teneur en carbone (max. 0,03 %) afin d'éviter toute sensibilisation lors du soudage, garantissant ainsi une résistance à long terme à la corrosion dans les environnements riches en chlorure, tels que les plateformes offshore et les usines de traitement chimique. Chaque boîtier est fabriqué avec une épaisseur de paroi minimale de 2,0 mm pour l'acier inoxydable 316L et de 3,0 mm pour le FRP, offrant une intégrité structurelle pour les composants internes pesant jusqu'à 150 kg lorsqu'ils sont correctement montés.
La classification NEMA 4X, certifiée selon la norme NEMA 250 et équivalente à la norme IP66 avec une résistance accrue à la corrosion, garantit une protection contre les jets d'eau, la pénétration de poussière et la formation de glace. Tous les boîtiers sont soumis à un test rigoureux de 1 000 heures au brouillard salin, conformément à la norme ASTM B117, sans présenter de corrosion visible ni de piqûres dépassant 0,1 mm de profondeur. Pour les installations en extérieur, la résistance aux UV est validée par un vieillissement accéléré de 10 ans selon la norme ASTM G154, garantissant que le matériau FRP conserve au moins 85 % de sa résistance à la traction d'origine après une exposition prolongée au soleil. La plage de température de fonctionnement s'étend de -40 °C à +60 °C, ce qui permet des installations allant des champs pétroliers de l'Arctique aux installations pétrochimiques du Moyen-Orient. Toutes les unités sont certifiées UL 508A et CSA C22.2 n° 94, avec une certification ATEX/IECEx en option pour les zones dangereuses.
Les options de personnalisation comprennent des systèmes de refroidissement intégrés (refroidisseurs thermoélectriques ou à vortex) capables de maintenir la température interne à ±2 °C près de la valeur de consigne, même sous une charge solaire de 500 W/m². Des modules d'extinction d'incendie utilisant un agent propre (Novec 1230 ou FK-5-1-12) peuvent être installés en usine, avec des temps de décharge inférieurs à 10 secondes pour des enceintes allant jusqu'à 2,0 m³. Les plaques d'entrée de câbles sont disponibles en aluminium ou en acier inoxydable, avec jusqu'à 48 entrées pré-percées par plaque. Les dimensions standard des armoires vont de 300 mm x 300 mm x 200 mm à 1 800 mm x 1 200 mm x 600 mm, les dimensions sur mesure étant fabriquées avec une tolérance de ±1,0 mm. Chaque unité comprend un joint en silicone continu avec un taux de compression de 30 à 40 %, testé pour 10 000 cycles sans fuite.
Les procédures de soudage des caissons en acier inoxydable sont conformes aux normes AWS D1.6 et EN 1090-2 EXC3 ; tous les joints sont poncés jusqu’à obtenir un état de surface de Ra ≤ 0,8 µm. La certification ISO 3834-2 garantit la traçabilité complète des consommables de soudage et des qualifications des opérateurs. Pour les enceintes en PRF, un procédé de stratification manuelle est utilisé avec un rapport résine/verre de 60:40, permettant d'atteindre une résistance à la flexion de 200 MPa selon la norme ASTM D790. Tous les boîtiers sont livrés avec une garantie de 5 ans contre les défauts de matériaux et la corrosion, soutenue par un système de gestion de la qualité certifié ISO 9001:2015. Chaque unité est testée individuellement pour son indice de protection contre les infiltrations à l'aide d'une buse de pulvérisation d'eau calibrée à 65 L/min pendant 5 minutes, conformément à la norme CEI 60529.
Dans le secteur pétrolier et gazier, les boîtiers NEMA 4X sont déployés sur des plateformes offshore en mer du Nord et dans le golfe du Mexique, où les concentrations de brouillard salin dépassent 10 mg/m³. Une installation type consiste à loger des RTU (unités terminales distantes) et des systèmes de calcul de débit destinés au contrôle des têtes de puits sous-marines, fonctionnant en continu à 85 % d'humidité relative et à une température ambiante de 35 °C. Les boîtiers en acier inoxydable 316L n'ont présenté aucune défaillance due à la corrosion au cours de leurs 8 années de service dans ces conditions, selon les données de terrain fournies par un opérateur majeur du plateau continental norvégien. Les boîtiers sont conçus pour accueillir des composants antidéflagrants conformément à la directive ATEX 2014/34/UE, avec des systèmes de purge en option pour les zones 1 et 2.
Les installations éoliennes offshore nécessitent des boîtiers capables de résister à une pluie poussée par le vent à 10 m/s et au brouillard salin à des altitudes pouvant atteindre 100 mètres au-dessus du niveau de la mer. Des coffrets en PRF, pesant 40 % de moins que des unités équivalentes en acier inoxydable, sont utilisés dans les nacelles des éoliennes pour les systèmes de contrôle de pas et les entraînements d'orientation. Ces coffrets ont passé avec succès 5 000 heures d'exposition combinée au brouillard salin et aux UV selon les normes ISO 9227 et ASTM G155, sans dégradation de la rigidité diélectrique (maintenue à >20 kV/mm). Pour les sous-stations offshore, des boîtiers sur mesure pouvant atteindre 2 000 mm x 1 500 mm x 800 mm sont fournis pour les appareillages de commutation moyenne tension, avec des supports de barres omnibus intégrés conçus pour un courant continu de 630 A à une température ambiante de 50 °C.
Les usines de traitement chimique, en particulier celles qui manipulent du chlore, de l'acide sulfurique et de la soude caustique, nécessitent des enceintes dotées d'une résistance chimique exceptionnelle. Les enceintes en acier inoxydable 316L sont testées selon la norme ASTM G48, méthode A, pour leur résistance à la corrosion par piqûres, et ne présentent aucune altération après 72 heures dans une solution de FeCl₃ à 6 % à 22 °C. Pour les environnements où le pH est inférieur à 2, un revêtement en PTFE d'une épaisseur de 1,5 mm est proposé en option ; il est collé à l'intérieur du boîtier à l'aide d'un système adhésif exclusif testé pour une résistance au pelage de 10 N/mm². Ces boîtiers abritent des capteurs de pH, des débitmètres et des vannes de régulation dans les usines de chlore-alcali, où les températures ambiantes atteignent 55 °C et où des vapeurs chimiques sont présentes en permanence.
Dans l'industrie agroalimentaire, les armoires NEMA 4X sont indispensables dans les environnements soumis à des lavages à haute pression à l'eau chaude (80 °C à 100 bars) et aux désinfectants moussants. Les armoires en acier inoxydable 316L, dotées d'une finition de surface de Ra ≤ 0,4 µm, empêchent l'adhérence bactérienne et sont conformes aux directives EHEDG en matière de conception hygiénique. Une installation type dans une usine de transformation laitière abrite des automates programmables (PLC) et des variateurs de vitesse pour les lignes de pasteurisation, fonctionnant 24 h/24 et 7 j/7 dans un environnement à 90 % d'humidité. Les boîtiers sont équipés de toits inclinés (15° minimum) et de charnières anti-gouttes pour empêcher l'accumulation d'eau, toutes les fixations étant en acier inoxydable 316L ou en titane. Une certification tierce selon la norme NSF/ANSI 169 est fournie pour les boîtiers à usage spécifique utilisés dans les zones en contact direct avec les aliments.
Les exploitations minières au Chili et en Australie utilisent des boîtiers NEMA 4X pour les systèmes de commande des convoyeurs dans le traitement du cuivre et du minerai de fer, où la poussière abrasive et les eaux minières acides (pH 3-5) sont omniprésentes. Les boîtiers sont équipés de systèmes de ventilation à pression positive utilisant des filtres HEPA (MERV 16) pour maintenir la propreté interne, avec un débit de 50 CFM pour un boîtier de 600 mm x 600 mm x 400 mm. Les essais de vibration selon la norme CEI 60068-2-6 confirment le fonctionnement entre 5 et 500 Hz à une accélération de 2 g, ce qui est essentiel pour les installations situées à proximité de concasseurs et de broyeurs. Plus de 2 000 unités ont été déployées dans la région de Pilbara depuis 2018, avec un temps moyen entre pannes (MTBF) dépassant 50 000 heures.
Leading Top Union associe une soudure certifiée ISO 3834-2 à la classe d'exécution EN 1090-2 EXC3, garantissant ainsi que chaque armoire NEMA 4X répond aux normes structurelles et de qualité les plus strictes pour les applications portantes. Les procédures de soudage sont qualifiées selon les normes AWS D1.1 et D1.6, et tous les soudeurs sont certifiés EN 287-1. Cela permet la fabrication de boîtiers pouvant supporter des charges allant jusqu'à 500 kg lorsqu'ils sont fixés au mur à l'aide d'un système de supports robustes, testés avec un coefficient de sécurité de 4 selon la norme ASME BTH-1. Pour les projets offshore, une homologation DNV-GL est fournie pour les conceptions de boîtiers utilisées dans les systèmes de positionnement dynamique et les commandes de propulseurs, ce qui réduit le délai de certification de jusqu'à 6 semaines.
L'usine de Suzhou dispose d'une ligne de production dédiée aux boîtiers NEMA 4X d'une capacité de 500 unités par mois, soutenue par un entrepôt de 2 000 m² destiné au stockage des matières premières. Un stock de tôles en acier inoxydable 316L d'une épaisseur comprise entre 1,5 mm et 6,0 mm est maintenu, provenant d'aciéries certifiées et accompagnées de certificats de conformité EN 10204 3.1. Les tolérances de découpe laser sont maintenues à ±0,2 mm, avec une précision de pliage CNC de ±0,5° par pli. Chaque boîtier est soumis à un contrôle dimensionnel à 100 % à l'aide d'une machine à mesurer tridimensionnelle (MMT) d'une résolution de 0,01 mm, garantissant le respect des tolérances spécifiées. Le taux moyen de respect des délais de livraison pour les boîtiers sur mesure est de 96,5 % sur les 24 derniers mois.
Une offre complète d'assistance technique est proposée, comprenant la modélisation CAO en 3D (formats SolidWorks, STEP, IGES) et l'analyse par éléments finis (FEA) pour évaluer les performances structurelles et thermiques. Il est possible de simuler des charges de vent allant jusqu'à 200 km/h conformément à la norme ASCE 7-16 et des charges sismiques selon l'IBC 2018, avec la fourniture de rapports de déformation indiquant une déformation maximale admissible de L/200. Pour la gestion thermique, une analyse CFD est réalisée afin d'optimiser l'emplacement du système de refroidissement, permettant d'obtenir une uniformité de température de ±3 °C à l'intérieur de l'enceinte. Ce service est inclus pour les commandes de plus de 50 unités, avec un délai d'exécution typique de 5 jours ouvrables pour les propositions de conception initiales.
Le programme d'assurance qualité comprend un essai au brouillard salin de 24 heures sur chaque lot de production, conformément à la norme ASTM B117, accompagné d'une documentation photographique et d'un certificat de conformité. Pour les applications critiques, un essai au brouillard salin de 1 000 heures est disponible en option sur des échantillons prélevés du même lot de matériau, les résultats pouvant être rattachés au numéro de série spécifique du boîtier. Tous les boîtiers sont fournis avec une garantie anticorrosion de 5 ans, couvrant la perforation ou la défaillance structurelle due à la corrosion atmosphérique. Une option de garantie prolongée de 10 ans est également proposée pour les boîtiers en PRF, étayée par des données de résistance aux UV issues de 15 000 heures d'essais accélérés. Le service après-vente comprend une assistance technique téléphonique disponible 24 h/24 et 7 j/7, assurée par des ingénieurs ayant en moyenne 12 ans d'expérience dans la conception de boîtiers.
Nos capacités logistiques mondiales garantissent une livraison dans n'importe quel port du monde en 4 à 6 semaines pour les dimensions standard et en 8 à 10 semaines pour les modèles sur mesure. Nos partenariats avec des transitaires spécialisés dans le fret de projet permettent une livraison porte-à-porte avec prise en charge du dédouanement dans plus de 50 pays. Chaque enceinte est emballée dans une caisse en bois avec des inserts en mousse, et testée selon les normes ISTA 3A en matière de résistance aux vibrations et aux chutes pendant le transport. Pour les projets urgents, un stock de 200 boîtiers en acier inoxydable 316L de taille standard (600 mm x 600 mm x 400 mm) est maintenu pour une expédition immédiate. La liste de clients comprend des entrepreneurs EPC de premier rang dans les secteurs du pétrole et du gaz, de l'éolien offshore et de l'exploitation minière, avec un taux de commandes renouvelées supérieur à 80 % par an, ce qui témoigne de la qualité et de la fiabilité constantes de l'approvisionnement en boîtiers NEMA 4X.
| Parameter | Specification |
|---|---|
| Rating | NEMA 4X (equivalent to IP66 + corrosion) |
| Material | 316L SS, 304 SS, or fiberglass (FRP) |
| Corrosion Test | 1000-hour salt spray per ASTM B117 |
| UV Resistance | 10-year outdoor exposure rated |
| Temperature | -40°C to +60°C |
| Standards | UL 508A, CSA C22.2 No. 94, NEMA 250 |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
