Armoires de rack standard de 19 pouces et sur mesure pour les installations ESS en intérieur. Nos armoires de rack offrent une solution de stockage d'énergie modulaire et évolutive, dotée d'un système de gestion de batterie (BMS) intégré, d'un système de gestion thermique et de dispositifs de sécurité, destinée aux centres de données, aux onduleurs (UPS) et aux applications commerciales.
Indice de protection IP55/IP65
Certifié UL 9540A
de -40 °C à +55 °C
Capacité de 1 à 5 MWh

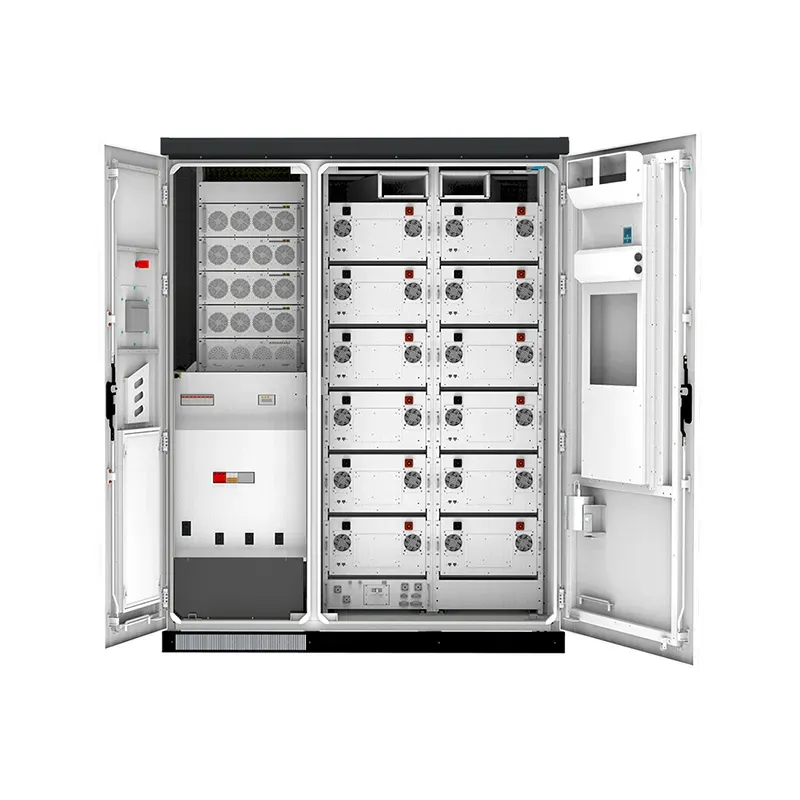

L'armoire de rangement pour batteries ESS de Leading Top Union est conçue pour l'intégration de systèmes de stockage d'énergie à haute densité dans des applications à grande échelle et commerciales. Chaque armoire est fabriquée à partir de tôle d'acier laminée à froid (SPCC/SECC) d'une épaisseur minimale de 1,5 mm pour le châssis et de 1,2 mm pour les panneaux latéraux, garantissant ainsi une rigidité structurelle sous une charge continue. L'encombrement standard de 600 × 800 × 2 000 mm permet d'accueillir 42U ou 48U d'espace de rack 19 pouces, ce qui permet une intégration transparente de modules de batterie, d'onduleurs et de contrôleurs BMS tiers. Toutes les soudures sont réalisées conformément à la norme de soudage structurel AWS D1.1, les dimensions des branches des soudures d'angle étant vérifiées à 3 mm minimum à l'aide d'un contrôle par ultrasons (UT) calibré selon la norme ASTM E164.
La gestion thermique est un paramètre de conception essentiel pour les systèmes de batteries lithium-ion fonctionnant à 400 V ou 800 V CC. L'armoire intègre des canaux de circulation d'air de l'avant vers l'arrière d'une section minimale de 45 000 mm², permettant un refroidissement par convection naturelle pour des débits de décharge continus allant jusqu'à 0,5C. Pour les applications à haut débit, des ventilateurs à air forcé en option fournissent un débit de 200 CFM à 50 dBA, maintenant la température des cellules entre 15 °C et 35 °C, conformément à la norme CEI 62619. Le BMS intégré assure la surveillance de la tension au niveau des cellules avec une précision de ±0,5 % et l'estimation de l'état de charge (SOC) à l'aide du comptage de coulombs corrigé par filtrage de Kalman, avec une erreur de SOC de ±2 % sur 100 cycles.
Les performances structurelles ont été validées par analyse par éléments finis (FEA) conformément à la norme EN 1993-1-1 pour les charges statiques et à la norme EN 1998-1 pour les conditions sismiques. L'armoire standard résiste à une charge uniformément répartie de 1 500 kg sans déformation permanente, tandis que l'option antisismique (Zone 4 selon la norme ASCE 7-16) comprend des ancrages de plaque de base et des contreventements diagonaux pour résister à une accélération horizontale de 0,5 g. Toutes les armoires sont soumises à un contrôle dimensionnel à 100 % à l'aide d'une machine à mesurer tridimensionnelle (MMT) avec une tolérance de ±0,1 mm sur les positions des trous de montage, conformément à la norme ISO 2768-m. Le traitement de surface comprend un prétraitement en sept étapes avec un revêtement de conversion au phosphate de zinc, suivi d'un revêtement en poudre électrostatique d'une épaisseur de 80 à 120 µm, ayant passé avec succès un essai au brouillard salin de 500 heures selon la norme ASTM B117.
La sécurité électrique est garantie par la conformité à la norme CEI 61439-1 relative aux ensembles d'appareillages de commutation et de commande à basse tension. L'armoire comprend une barre omnibus de mise à la terre dédiée en cuivre de 10 × 30 mm avec une surface étamée, conçue pour supporter un courant de court-circuit prévisible de 100 kA pendant 1 seconde. Les barres omnibus sont isolées par des manchons en polyamide conçus pour une tension de 1 000 V CC et un fonctionnement continu à 125 °C. L'entrée des câbles s'effectue par des presse-étoupes classés IP54 situés en haut ou en bas, pouvant accueillir des câbles d'un diamètre compris entre 10 mm et 50 mm. La conception à accès frontal réduit l'encombrement de 30 % par rapport aux armoires à accès arrière, permettant un espacement de seulement 1,2 mètre entre les rangées pour les allées de maintenance, conformément aux directives de sécurité relatives aux arcs électriques de la norme NFPA 70E.
Dans le secteur pétrolier et gazier, les armoires de batteries ESS offrent une capacité de démarrage autonome et une régulation de fréquence pour les plateformes de forage isolées et les stations de compression de gazoducs. Une installation type dans une usine de traitement de gaz au Moyen-Orient utilise 12 armoires configurées en 800 V CC, fournissant une capacité de stockage de 1,2 MWh pour alimenter 2 MW de variateurs de fréquence en cas de perturbations du réseau. Les armoires sont installées dans des enceintes semi-extérieures IP54 équipées d'unités CVC intégrées maintenant une température ambiante de 25 °C ± 5 °C, condition essentielle pour les cellules au lithium fer phosphate (LFP) fonctionnant à des taux de charge/décharge de 0,5 C. Toutes les armoires sont conformes à la norme CEI 60079-0 relative aux atmosphères explosives lorsqu'elles sont associées à des boîtes de jonction externes classées Zone 2.
Les parcs éoliens offshore nécessitent des armoires de stockage d'énergie capables de résister à un environnement marin caractérisé par une humidité relative de 95 % et un air chargé en sel. Dans le cadre d'un projet éolien de 500 MW en mer du Nord, Leading Top Union a fourni 48 armoires dotées d'une protection anticorrosion C5-M conforme à la norme ISO 12944-9, comprenant des châssis galvanisés à chaud (revêtement d'au moins 85 µm) et des ferrures en acier inoxydable 316L. Chaque armoire abrite 200 kWh de cellules LFP disposées dans des racks 48U, permettant un lissage de puissance de 15 minutes pour des éoliennes de 6 MW. L'option antisismique est essentielle pour les plateformes offshore flottantes, où l'armoire doit résister à une accélération horizontale de 0,3 g due au mouvement induit par les vagues tout en maintenant la communication BMS via Modbus TCP/IP sur des liaisons fibre optique redondantes.
Des exploitations minières au Chili et en Australie utilisent ces armoires pour lisser les pics de consommation et optimiser l'utilisation des générateurs diesel dans les mines à ciel ouvert. Une mine de cuivre située dans le désert d'Atacama utilise 24 armoires alimentées en 400 V CC pour stocker 1,8 MWh provenant de panneaux solaires photovoltaïques, ce qui permet de réduire la consommation de diesel de 1,2 million de litres par an. Les armoires fonctionnent à des altitudes pouvant atteindre 4 500 mètres, ce qui nécessite un déclassement des systèmes de refroidissement conformément à la norme CEI 60068-2-13 en raison de la faible densité de l'air. La conception à accès frontal permet d'effectuer la maintenance en moins de 30 minutes par armoire à l'aide d'outils standard, ce qui est essentiel pour les sites isolés où la disponibilité des techniciens est limitée. Toutes les armoires sont équipées d'amortisseurs de vibrations conformes à la norme MIL-STD-810G pour résister aux vibrations du sol induites par les camions de transport jusqu'à 5 Hz.
Les installations de production d'électricité utilisent ces armoires pour la régulation de fréquence et le remplacement de la réserve tournante. Une centrale à cycle combiné au gaz de 400 MW située au Texas a intégré 36 armoires en 800 V CC afin de fournir une réponse de fréquence primaire de 3 MW en moins de 200 millisecondes, répondant ainsi aux exigences de l'ERCOT. Les armoires sont installées dans une salle climatisée équipée d'un système d'extinction d'incendie conforme à la norme NFPA 855, utilisant des systèmes à base d'aérosol qui ne nécessitent aucun écoulement d'eau. Le BMS communique avec le DCS de la centrale via le protocole CEI 61850, fournissant des données en temps réel sur l'état de charge (SOC) et l'état de santé (SOH) de chacune des 13 824 cellules de l'installation. La durée de vie des armoires dépasse 15 ans à 25 °C avec une rétention de capacité de 80 %, selon les tests du fabricant.
Les raffineries pétrochimiques déploient ces armoires pour assurer l'alimentation de secours (UPS) des systèmes de contrôle critiques. Une raffinerie de Singapour utilise 18 armoires en 48 V CC pour alimenter 200 kW de charges du système de contrôle distribué (DCS) pendant 30 minutes en cas de défaillance du réseau, conformément aux exigences de la norme ISA-84.01 relatives aux systèmes instrumentés de sécurité. Les armoires sont installées dans des zones dangereuses de classe I, division 2, ce qui nécessite des barrières de sécurité intrinsèque sur toutes les lignes de communication BMS, conformément à la norme UL 913. Les modules de batterie remplaçables à chaud permettent un remplacement sans coupure de l'alimentation de la charge, garantissant ainsi une disponibilité de 99,999 % pour le réseau de contrôle des processus de la raffinerie. Chaque armoire comprend un écran tactile IHM de 7 pouces affichant la tension au niveau des cellules, la température et les tendances du SOC sur 24 heures.
Leading Top Union est certifié ISO 3834-2 pour le soudage par fusion des matériaux métalliques, garantissant ainsi que toutes les soudures structurelles répondent aux normes de qualité les plus élevées pour les éléments porteurs. Les procédures de soudage sont qualifiées conformément à la norme EN ISO 15614-1, couvrant des épaisseurs d'acier comprises entre 1,5 mm et 12 mm dans toutes les positions. Chaque soudeur est certifié selon la norme EN 287-1 avec une recertification annuelle, et un taux d'inspection visuelle de 100 % selon la norme ISO 5817 avec un niveau d'acceptation B est maintenu. Pour les armoires critiques soumises à des contraintes sismiques, des essais radiographiques (RT) supplémentaires à hauteur de 10 % selon la norme ASTM E94 sont effectués sur les soudures porteuses, et les enregistrements sont conservés pendant 10 ans. Cette traçabilité est essentielle pour les entreprises EPC qui exigent une documentation complète pour la remise du projet.
La certification EN 1090-2 EXC3 pour les structures en acier garantit une performance de classe d'exécution 3, la plus élevée pour les applications de construction standard. Cette certification exige un contrôle du système de gestion de la qualité par un organisme notifié (par exemple, TÜV SÜD) tous les 12 mois, portant sur la traçabilité des matériaux, la coordination des soudures et la vérification de l'assemblage final. Pour les armoires ESS, chaque composant est traçable jusqu'à son certificat d'essai en usine conformément à la norme EN 10204 3.1, avec des propriétés mécaniques vérifiées pour la limite d'élasticité (minimum 235 MPa pour l'acier S235JR) et l'allongement (minimum 24 %). La certification impose également des procédures documentées pour le contrôle des produits non conformes, avec des mesures correctives mises en œuvre dans les 48 heures suivant la détection.
Des dossiers de documentation complets sont fournis pour les projets EPC internationaux, comprenant des plans IFC aux formats DWG et PDF, une nomenclature avec les références des fabricants, ainsi que des rapports d'essais de réception en usine (FAT) conformes à la norme ISO 9001:2015. Le protocole FAT pour les armoires ESS comprend des essais diélectriques à 2 500 V CC pendant 60 secondes conformément à la norme CEI 61439-1, une mesure de la résistance d'isolement supérieure à 1 MΩ à 500 V CC et des essais fonctionnels de tous les canaux de communication du système de gestion de batterie (BMS). Pour les armoires résistantes aux séismes, un test de balayage de la fréquence de résonance de 1 Hz à 50 Hz conformément à la norme IEEE 693 est effectué, vérifiant les fréquences propres supérieures à 33 Hz afin d'éviter toute résonance avec les structures du bâtiment. Toutes les données de test sont enregistrées avec horodatage et signature de l'opérateur, puis archivées pendant 15 ans.
Le site de production de Suzhou exploite trois lignes automatisées de transformation de la tôle, équipées de découpeuses laser à fibre optique de 6 kW (précision de ±0,05 mm) et de presses plieuses CNC de 160 tonnes (tolérance d'angle de pliage de ±0,5°). Une zone dédiée de 5 000 m² est réservée à l'assemblage des armoires ESS ; elle est dotée de postes de travail protégés contre les décharges électrostatiques (ESD) et d'outils d'assemblage à couple contrôlé, étalonnés tous les six mois conformément à la norme ISO 10012. Le laboratoire de qualité est équipé d'une machine à mesurer tridimensionnelle (précision de ±2,5 µm), d'une machine d'essai de traction (capacité de 100 kN) et d'une chambre de brouillard salin (capacité de 1 000 heures). Les délais de livraison sont de 4 à 6 semaines pour les armoires standard 42U et de 8 à 10 semaines pour les modèles sur mesure résistants aux séismes, avec des options de transport aérien disponibles pour les projets urgents nécessitant une livraison sous 2 semaines.
| Parameter | Specification |
|---|---|
| Rack Size | 600×800×2000mm (19" standard) or custom |
| Capacity | 50 - 200 kWh per rack |
| Voltage Range | 48V / 400V / 800V DC |
| BMS | Cell-level monitoring, SOC/SOH estimation |
| Protection | IP20 (indoor), IP54 (semi-outdoor) |
| Seismic | Zone 4 rated (optional) |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
