Boîtiers BESS classés Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau, offrant une protection totale contre la pénétration de poussière et les jets d'eau. Nos boîtiers conservent leur indice de protection tout au long de leur durée de vie grâce à des systèmes de joints, des presse-étoupes et une conception de ventilation adaptés.
Indice de protection Indice de protection IP 55/Résistant à la poussière et protégé contre les jets d'eau
Certifié UL 9540A
de -40 °C à +55 °C
Capacité de 1 à 5 MWh
Les indices de protection Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau définis par la norme CEI 60529 correspondent à deux niveaux distincts d'étanchéité des boîtiers, essentiels pour les équipements électriques et mécaniques utilisés dans des environnements industriels difficiles. La certification Indice de protection IP 55 garantit une protection contre la pénétration de poussière en quantités susceptibles de nuire au fonctionnement normal, ainsi qu'une résistance aux jets d'eau à basse pression provenant de n'importe quelle direction, à un débit de 12,5 litres par minute pendant 3 minutes. L'indice Résistant à la poussière et protégé contre les jets d'eau va plus loin en garantissant une étanchéité totale à la poussière (aucune pénétration de poussière n'est autorisée) et une résistance aux jets d'eau à 100 litres par minute provenant d'une buse de 6,3 mm à une distance de 3 mètres. Pour les ingénieurs d'approvisionnement qui évaluent des boîtiers destinés aux armoires de commande d'éoliennes offshore ou aux abris d'analyseurs pétrochimiques, le choix entre Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau a un impact direct sur les intervalles de maintenance et la longévité des équipements dans des conditions de sable, d'humidité ou de lavage.
Leading Top Union fabrique des boîtiers aux indices de protection Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau à partir de tôles d'acier de construction d'une épaisseur comprise entre 1,5 mm et 6,0 mm, avec des options en acier galvanisé à chaud ou en acier inoxydable 316L pour les environnements corrosifs. Tous les boîtiers sont soumis à une vérification par un organisme tiers dans des laboratoires accrédités selon la norme CEI 60529, comprenant un essai en chambre à poussière de 8 heures pour l'IP5X et un essai sous vide pour l'IP6X, suivis des essais au jet d'eau IPX5 et IPX6 à l'aide de buses étalonnées à des débits et pressions spécifiés. Les joints en EPDM de qualité marine, testés selon la norme ASTM D2000 M2SA 710 A25 B34 C12 F19, conservent une déformation rémanente inférieure à 20 % après 22 heures à 100 °C, garantissant l'intégrité de l'étanchéité sur une plage de température de -40 °C à +120 °C. Pour les applications à haute température telles que les carters de turbines à gaz, des joints en silicone résistants jusqu'à +230 °C sont disponibles, avec une traçabilité complète des matériaux certifiée selon la norme EN 10204 3.1.

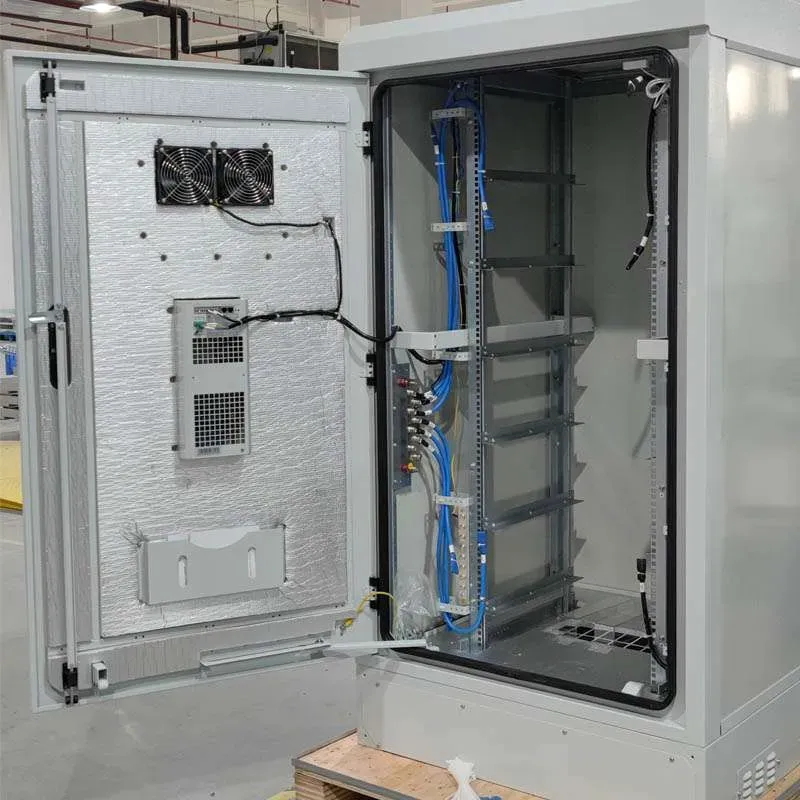

La gestion thermique au sein d'armoires hermétiques représente un défi technique de taille, car la chaleur générée en interne par les transformateurs, les variateurs ou les composants électroniques de puissance peut entraîner une élévation de la température ambiante supérieure à 50 °C en l'absence d'une ventilation adéquate. Leading Top Union intègre des systèmes de ventilation filtrée certifiés IP utilisant des panneaux à persiennes en aluminium ou en acier inoxydable avec des filtres en maille d'acier inoxydable testés selon les normes Indice de protection IP 55 ou Résistant à la poussière et protégé contre les jets d'eau conformément à la norme CEI 60529, permettant d'atteindre des débits d'air de 100 m³/h à 2 500 m³/h en fonction du volume de l'enceinte et de la charge thermique. Pour les applications ne nécessitant aucun renouvellement d'air, telles que les panneaux de commande de forage offshore exposés au brouillard salin, des unités CVC étanches dotées de boîtiers certifiés Résistant à la poussière et protégé contre les jets d'eau et offrant des capacités de refroidissement en circuit fermé de 1,5 kW à 15 kW sont fournies. Toutes les entrées de câbles sont étanchéifiées à l'aide de presse-étoupes en laiton ou en acier inoxydable classés IP68, de M20 à M63, testés à une pression de 20 bars pendant 2 heures, avec des options de blindage CEM pour les instruments sensibles dans les sous-stations de production d'électricité.
Le choix des matériaux pour les armoires Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau ne se limite pas aux joints d'étanchéité, mais englobe également l'ensemble des fixations, des charnières et des ferrures de porte. Leading Top Union utilise des charnières continues en acier inoxydable 304 ou 316L conçues pour 50 000 cycles, avec des loquets captifs en acier inoxydable à quart de tour ou des systèmes de verrouillage multipoints pour les armoires de plus de 1 800 mm de hauteur. Toutes les soudures sont réalisées par des soudeurs certifiés AWS D1.1 selon les procédés GMAW ou GTAW, avec des soudures à pénétration complète sur les joints d'angle et des soudures d'angle continues sur les cadres de porte afin d'éliminer les poches d'humidité. La préparation de surface est conforme à la norme ISO 8501-1 Sa 2.5 avec un profil minimum de 75 microns, suivie d'une couche d'apprêt époxy et d'une couche de finition en polyuréthane d'une épaisseur totale de 120 microns, testées pour l'adhérence selon la norme ASTM D3359 et la résistance au brouillard salin selon la norme ASTM B117, dépassant 1 000 heures sans cloquage ni fluage.
Dans le secteur de l'éolien offshore, les coffrets Résistant à la poussière et protégé contre les jets d'eau sont obligatoires pour les armoires de commande des nacelles de turbines, les systèmes de contrôle de l'inclinaison et les contrôleurs d'orientation exposés à l'air salin, à la pluie et à la condensation à des hauteurs supérieures à 100 mètres. Leading Top Union a fourni des boîtiers Résistant à la poussière et protégé contre les jets d'eau pour des parcs éoliens offshore en mer du Nord et en mer de Chine orientale, avec des boîtiers mesurant jusqu'à 2 400 mm x 1 200 mm x 800 mm abritant des systèmes SCADA et des convertisseurs de puissance de 690 VCA. Ces boîtiers intègrent des joints en silicone pour un fonctionnement de -40 °C à +120 °C, des presse-étoupes IP68 pour tous les câbles d'alimentation et de signal, ainsi que des systèmes de ventilation filtrée dimensionnés pour maintenir la température interne en dessous de 45 °C lorsque la température ambiante atteint 40 °C et que le rayonnement solaire est de 1 000 W/m². Des essais réalisés par un organisme tiers conformément à la norme DNV-GL-ST-0378 confirment la conformité aux conditions environnementales offshore, y compris des vibrations allant jusqu'à 5 g et des charges de choc de 15 g.
Les raffineries de pétrole et de gaz ainsi que les usines pétrochimiques ont besoin de boîtiers Indice de protection IP 55 ou Résistant à la poussière et protégé contre les jets d'eau pour les coffrets de raccordement de terrain des systèmes de contrôle distribués (DCS), les centres de commande des moteurs (MCC) et les abris pour analyseurs situés dans les zones dangereuses de type 1 et 2. Dans le cadre d'un récent projet d'extension d'une raffinerie au Moyen-Orient, Leading Top Union a livré 340 boîtiers Résistant à la poussière et protégé contre les jets d'eau destinés à des transmetteurs de température et des transducteurs de pression montés sur site. Chaque boîtier a été fabriqué en acier inoxydable 316L avec une épaisseur de paroi de 2,0 mm et équipé de presse-étoupes M25 IP68 pour les câbles d'instrumentation blindés. Les boîtiers ont été conçus pour résister à des températures ambiantes de 55 °C avec gain de chaleur solaire, en utilisant des ventilateurs filtrés Indice de protection IP 55 avec un débit d'air de 200 m³/h afin de maintenir la température interne en dessous de 65 °C. Tous les boîtiers ont été fournis avec une certification ATEX/IECEx pour les groupes de gaz IIA, IIB et IIC, avec des connexions de mise à la terre testées pour une résistance inférieure à 0,1 ohm conformément à la norme CEI 60079-14.
Les exploitations minières, tant à ciel ouvert que souterraines, nécessitent des boîtiers Indice de protection IP 55 pour les postes de commande des convoyeurs, les panneaux de lubrification des concasseurs et les démarreurs des ventilateurs fonctionnant dans des environnements poussiéreux où l'humidité relative dépasse 95 %. Leading Top Union a fabriqué des coffrets Indice de protection IP 55 pour des mines de cuivre au Chili et des mines de charbon en Australie, en utilisant de l'acier doux de 3,0 mm d'épaisseur avec une galvanisation à chaud de 85 microns conforme à la norme ASTM A123 et des joints en EPDM résistants à la contamination par les hydrocarbures. Ces coffrets intègrent une ventilation filtrée de classe Indice de protection IP 55 avec des filtres en polyester lavables d'une durée de vie nominale de 10 000 heures, ainsi que des presse-étoupes M32 IP68 pour les câbles de raccordement d'une section maximale de 95 mm². Les barres omnibus internes, conçues pour un courant continu de 630 A, sont supportées par des isolateurs en polyester renforcé de verre avec une distance de fuite de 25 mm conformément à la norme CEI 61439-1, et toutes les portes sont équipées de poignées en acier inoxydable verrouillables par cadenas pour la conformité aux procédures de verrouillage/étiquetage.
Les installations de production d'électricité, notamment les centrales à cycle combiné à turbine à gaz et les unités au charbon, utilisent des boîtiers Indice de protection IP 55 pour les instruments de surveillance des turbines, les panneaux d'excitation des générateurs et les systèmes de contrôle des équipements auxiliaires. Pour une centrale à charbon supercritique de 2 x 660 MW en Inde, Leading Top Union a fourni 180 enceintes Indice de protection IP 55 destinées aux panneaux de commande des souffleurs de suie et aux boîtes de jonction du système de traitement des cendres. Chaque enceinte mesure 800 mm x 600 mm x 300 mm, est fabriquée en acier de 2,0 mm d'épaisseur et présente une finition thermolaquée RAL 7035. Les armoires sont équipées de ventilateurs filtrés Indice de protection IP 55 d'une capacité de 150 m³/h et de résistances à commande thermostatique d'une puissance nominale de 100 W pour empêcher la condensation pendant les arrêts de la centrale. Toutes les armoires ont été testées pour leur résistance aux vibrations conformément à la norme CEI 60068-2-6 à 5 g de 10 Hz à 150 Hz, et ont été livrées avec une documentation complète comprenant les certificats de matériaux selon la norme EN 10204 3.1, les procédures de soudage selon la norme AWS D1.1 et les rapports d'essais IP provenant de laboratoires accrédités par le TÜV.
Leading Top Union exploite un centre d'essais IP dédié sur son site de production de Suzhou, équipé d'une chambre à poussière conforme aux spécifications de la clause 13.4 de la norme CEI 60529 pour la circulation de talc à une concentration de 2 kg/m³, ainsi que d'un banc d'essai à jet d'eau doté de buses étalonnées pour les essais IPX5 (12,5 L/min à 30 kPa) et IPX6 (100 L/min à 100 kPa). Chaque boîtier produit pour la certification Indice de protection IP 55 ou Résistant à la poussière et protégé contre les jets d'eau est soumis à un test à 100 % sur notre chaîne de production, et des échantillons aléatoires sont envoyés à SGS ou TÜV Rheinland pour une vérification par un organisme tiers. Ce double protocole de test garantit que nos boîtiers respectent ou dépassent systématiquement les niveaux de protection nominaux, avec des rapports de test documentés inclus dans chaque expédition. Pour les entrepreneurs EPC nécessitant une certification spécifique au projet, nous pouvons organiser des tests en présence de témoins dans nos locaux ou coordonner avec l'organisme d'inspection tiers de votre choix.
Le processus de fabrication des coffrets Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau est certifié selon la norme ISO 3834-2 relative au soudage par fusion des matériaux métalliques, ce qui garantit une qualité de soudure constante sur l'ensemble des séries de production. La certification EN 1090-2 EXC3 pour la fabrication d'acier de construction est maintenue, ce qui est particulièrement pertinent pour les grands boîtiers dont l'une des dimensions dépasse 2 000 mm et qui doivent garantir une intégrité structurelle en cas de charges dues au vent ou d'événements sismiques. Toutes les installations de joints sont réalisées à l'aide d'équipements de distribution automatisés pour l'application d'adhésif, avec une compression contrôlée à une tolérance de ±0,2 mm afin d'assurer une pression d'étanchéité uniforme sur tout le périmètre de la porte. Le système de gestion de la qualité, certifié ISO 9001:2015, comprend l'inspection des matériaux entrants pour vérifier la dureté des joints selon la norme ASTM D2240, le contrôle du filetage des presse-étoupes selon la norme ISO 228/1 et la vérification de la planéité des enceintes à 1 mm par mètre selon la norme ISO 2768-mK.
Pour les entreprises EPC internationales gérant plusieurs projets dans différentes régions, Leading Top Union offre une flexibilité de conception permettant de s'adapter aux normes locales tout en conservant les performances de base Indice de protection IP 55/Résistant à la poussière et protégé contre les jets d'eau. Il est possible d'intégrer des types de presse-étoupes spécifiés par le client (filetages métriques, PG ou NPT), des interrupteurs de verrouillage de porte, des hublots avec vitrage classé Résistant à la poussière et protégé contre les jets d'eau et des découpes sur mesure pour les composants montés sur panneau. L'équipe d'ingénierie fournit des modèles 3D au format STEP ou IGS pour une intégration dans les logiciels de conception d'installations, ainsi que des rapports de simulation thermique utilisant la dynamique des fluides computationnelle (CFD) pour valider le dimensionnement de la ventilation en fonction de charges thermiques spécifiques. Avec des délais de livraison typiques de 4 à 6 semaines pour les armoires standard et de 8 à 12 semaines pour les conceptions sur mesure, nous prenons en charge les calendriers de livraison « juste à temps » pour les projets à grande échelle, y compris les expéditions par conteneurs vers les ports du monde entier.
La garantie de 20 ans sur la durée de vie des joints de qualité marine s'appuie sur des essais de vieillissement accéléré conformes à la norme ASTM D573, les échantillons étant testés à 100 °C pendant 70 heures afin de simuler 20 ans de cycles thermiques, ainsi que sur des essais de résistance à l'ozone conformes à la norme ASTM D1149 à une concentration de 50 ppm pendant 70 heures. Ces données, combinées à un taux de défaillance sur le terrain inférieur à 0,2 % sur 15 ans de production, donnent aux ingénieurs d'approvisionnement la confiance nécessaire pour prescrire des boîtiers Leading Top Union pour des applications critiques où les coûts liés aux temps d'arrêt dépassent 10 000 $ par heure. Une garantie standard de 5 ans est offerte sur tous les boîtiers Indice de protection IP 55 et Résistant à la poussière et protégé contre les jets d'eau, avec des options de garantie prolongée disponibles pour les environnements offshore et corrosifs. Contactez notre équipe commerciale technique à l'adresse info@leadingtopunion.com en indiquant les dimensions de votre boîtier, les calculs de charge thermique et les conditions environnementales pour obtenir une proposition détaillée comprenant une analyse thermique, des recommandations sur le choix des matériaux et la documentation relative aux tests effectués par des tiers.
| Parameter | Specification |
|---|---|
| IP55 | Dust-protected + water jets (any direction) |
| IP65 | Dust-tight + water jets (any direction) |
| Gasket Material | EPDM (standard), silicone (haute température) |
| Cable Glands | IP68 rated, M20-M63 |
| Ventilation | IP-rated filtered fans or sealed HVAC |
| Testing | IEC 60529, third-party verified |
Envoyez-nous votre demande et nous vous répondrons dans les 24 heures en vous indiquant les tarifs et les délais de livraison.
