海上塗裝與防腐

產品概述

在海洋環境中執行的海上結構物持續暴露於氯化物、紫外線輻射以及溼幹交替的迴圈條件下，這些因素都會加速腐蝕速率。領拓互聯公司提供的海上塗層和防腐系統經過專門設計，旨在滿足ISO 12944-9標準對C5-M（極高腐蝕性，海洋）環境的嚴格要求。 多層塗層系統的幹膜厚度（DFT）要求為：大氣區不低於320μm，飛濺區不低於450μm。在施工過程中，恆溫恆溼塗裝車間將溫度控制在18-25°C之間，相對溼度低於50%，以確保環氧和聚氨酯面漆獲得最佳固化條件。 表面處理遵循 ISO 8501-1 標準，大氣區為 Sa 2.5 級，浸沒區和飛濺區為 Sa 3 級，並根據 ISO 8503-2 標準將表面粗糙度深度維持在 75-125μm 之間，以確保機械附著力。

飛濺防護系統

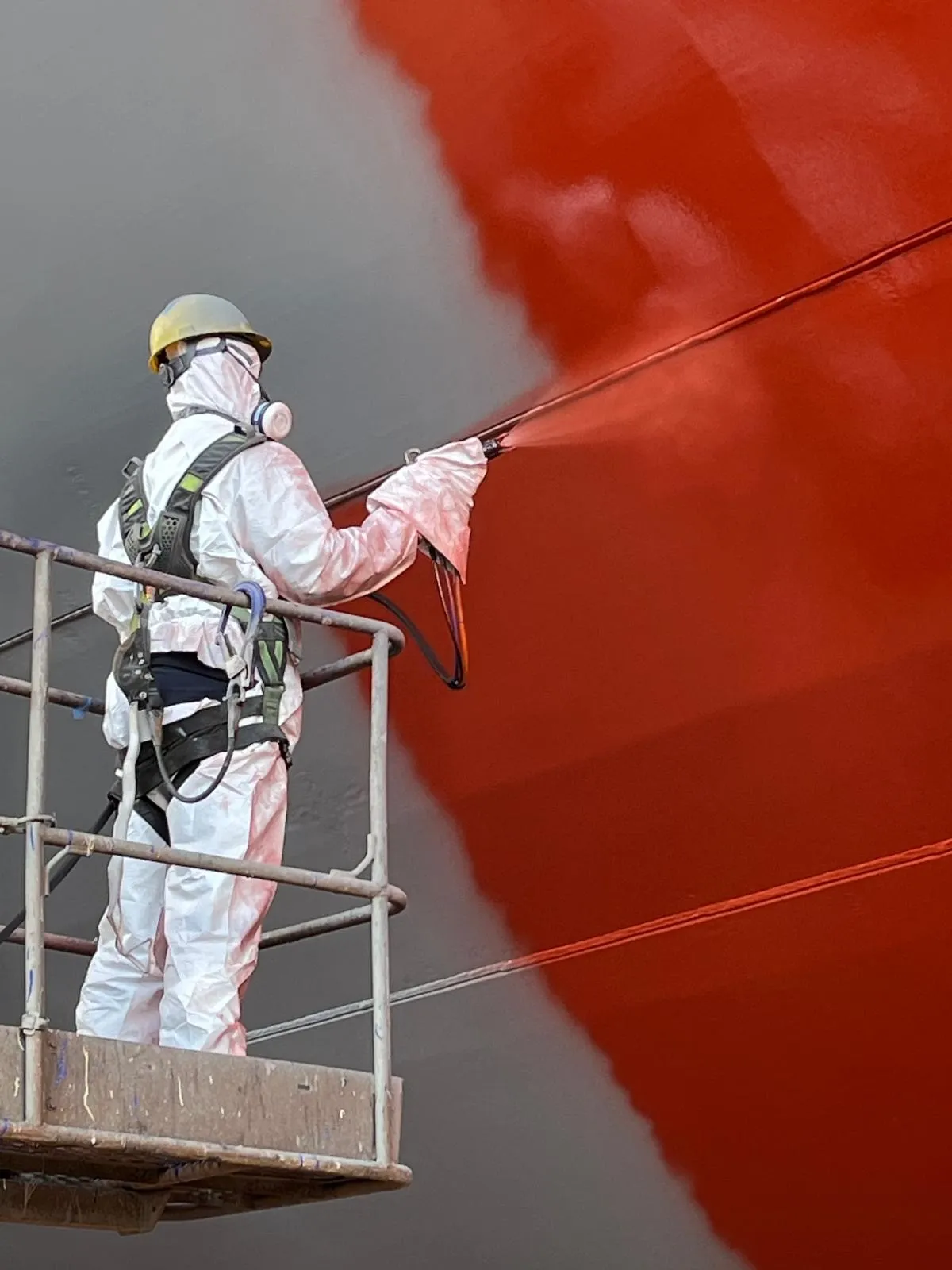

對於潮位範圍以上無法採用陰極保護的飛濺區，根據 NORSOK M-501 和 DNV-RP-B401 標準，採用熱噴塗鋁（TSA）工藝，塗層厚度為 200-350微米。TSA 透過鋁氧化提供犧牲保護，在北海環境下使用壽命超過 25 年。 自動化噴砂清理裝置可確保長達40米的構件表面清潔度和粗糙度一致，整合式除塵系統將空氣質量維持在OSHA標準規定的2 mg/m³以下。塗層採用250-350巴壓力的無氣噴塗裝置進行噴塗，針對重複幾何形狀的部位使用自動化機械臂，以確保幹膜厚度（DFT）分佈在±15微米的公差範圍內。 每層塗層均採用經SSPC-PA 2標準校準的Elcometer 456 DFT測厚儀進行無損檢測，並依據ASTM G62標準在67.5伏電壓下進行漏點檢測，以驗證介電完整性。

陰極保護的設計與測試

陰極保護設計根據DNV-RP-B401標準，整合了外加電流系統和犧牲陽極系統，其中鋁-鋅-銦陽極的選型基於25年的設計壽命，適用於海水電阻率範圍為0.2-0.3歐姆·米的工況。 陽極質量要求基於熱帶水域中裸鋼0.1-0.15 A/m²及塗層表面0.01-0.02 A/m²的電流密度需求計算得出。對於導管架結構和水下匯管，陽極陣列設計間距為3-5米，以實現相對於Ag/AgCl參比電極-800 mV至-1050 mV之間的均勻電位分佈。 塗層系統需透過符合ASTM B117標準的4,000小時鹽霧耐受性加速老化試驗，以及符合ASTM D5894標準的迴圈腐蝕試驗，且不得出現起泡現象，或從劃痕處向外擴散超過2毫米。此外，還需按照ASTM G8標準在1.5V極化電壓下進行90天的陰極剝離試驗，確保剝離半徑小於8毫米。

應用與行業

在海上風電領域，防腐蝕系統被應用於水深20至60米處的單樁基礎、過渡段和風機塔架。對於北海的夾克式結構，在飛濺區採用450微米幹膜厚（DFT）的C5-M塗層系統，並在潮汐區結合300微米厚度的TSA塗層，從而達到DNV-OS-J101標準規定的30年設計壽命。 針對濺水區延伸至平均海平面以上6-12米的8兆瓦風機基礎，已提供相應的塗層系統，這要求在船舶停靠點和J型管等複雜幾何結構上對幹膜厚度進行精確控制。氣候可控的施工設施確保了不受環境條件限制的全年施工能力，這對波羅的海地區的專案至關重要——該地區冬季氣溫可降至-20°C，且每年有六個月的溼度超過80%。

石油和天然氣平臺的要求

針對泰國灣和南海的油氣生產平臺，我們提供的塗層系統可滿足甲板上管道在120°C以及水下裝置在80°C下的連續使用要求。這些系統符合NACE TM0170標準（耐熱水浸泡）以及NACE TM0184標準（適用於H₂S濃度高達15%的含硫環境）。 對於輸送90°C、50巴壓力產水的內部管道，採用玻璃片增強環氧塗料，幹膜厚度（DFT）為600-800微米。其耐磨性按ASTM D4060標準進行測試，使用CS-17砂輪在1,000克載荷下測試，每1,000次迴圈的重量損失小於100毫克。 對於 FPSO 上部模組，採用三塗層系統：75μm 的富鋅環氧底漆、200μm 的高固含量環氧中間漆和 80μm 的聚氨酯面漆，根據 NORSOK M-501 系統 1 標準，總幹膜厚度為 355μm。

採礦與發電應用

在採礦和礦物加工領域，海洋級塗層系統可保護在pH值為2-4、磨蝕性固體含量高達40%（按重量計）的酸性環境中執行的漿液管道、濃縮槽和浮選槽。 聚氨酯和環氧內襯系統的幹膜厚度（DFT）為 1,500-2,500μm，具有耐磨性，根據 ASTM D4060 標準，其泰伯耐磨指數值低於 50 mg/1,000 次迴圈。 對於位於沿海地區的發電廠，這些系統可保護暴露在 35°C 氯化海水中的海水進水管、冷凝器水箱和冷卻水排放結構。 根據 ACI 546.3R 標準，塗層系統採用 3-5 毫米厚的環氧砂漿設計用於混凝土表面，其粘結強度根據 ASTM D4541 標準超過 2.5 MPa。這些系統已被指定用於中東地區的海水淡化廠，該地區鹽水排放溫度可達 45°C，總溶解固體 (TDS) 鹽度超過 60,000 ppm。

為何選擇 領拓互聯 進行海上塗層與防腐保護

我們在蘇州運營著一座專用的5,000平方米恆溫塗裝車間，配備六間自動噴砂室和四間噴漆房，可處理長度達40米、寬度達6米、高度達8米的部件。 該設施全年將溫度維持在20±3°C，相對溼度低於45%，從而能夠應用溼氣固化聚氨酯和高固含量環氧塗料，且無露點冷凝風險。 該廠持有焊接質量管理的 ISO 3834-2 認證、鋼結構製造的 EN 1090-2 EXC3 認證以及焊接工藝的 AWS D1.1 認證，確保塗裝作業與結構製造的無縫銜接。質量管理體系透過 ISO 9001:2015 認證，塗裝檢驗程式符合 ISO 12944-8 和 NORSOK M-501 標準。

檢驗與質量控制

該團隊擁有NACE三級塗層檢驗員和FROSIO三級檢驗員，負責監督所有表面處理和塗裝作業。所有檢測裝置的校準記錄均可追溯至國家標準，其中幹膜厚度（DFT）測量儀按照SSPC-PA 2標準每12個月校準一次，附著力測試儀則按照ASTM D4541標準進行校準。 針對每個專案，均提供詳細的塗裝規範檔案，其中包含表面處理標準、施工引數、固化時間表及檢驗控制點。質量控制計劃包括：依據ISO 8501-1標準進行100%目視檢查；依據SSPC-PA 2標準，每10平方米取5個點進行幹膜厚度（DFT）測量；以及依據ASTM D4541標準，以每100平方米1次的頻率進行附著力測試。 此外，還按照ISO 8502-6標準使用佈雷斯勒（Bresle）試片進行鹽分汙染測試，確保塗裝前可溶性鹽含量低於20 mg/m²。

保修與技術支援

根據環境暴露類別，塗層系統提供15至25年的延長保修期，並附有年度檢查報告，記錄塗層狀況、幹膜厚度（DFT）保留情況以及陰極保護電位讀數。 技術支援包括針對複雜幾何形狀的陰極保護電流分佈有限元分析、依據DNV-RP-B401標準的陽極尺寸計算，以及基於工作溫度、化學暴露和機械載荷的塗層系統選型。我們與佐敦（Jotun）、亨普爾（Hempel）和國際塗料（International Paint）等主要塗料製造商保持庫存協議，確保材料供應的穩定性和批次可追溯性。 針對EPC承包商，我們提供預審檔案，包括塗層系統測試報告、施工規程規範及質量控制手冊，從而將專案審批週期縮短4至6周。該設施位於距上海港80公里範圍內，可直接裝箱進行全球發貨，預製結構的塗裝交付週期通常為8至12周。

相關產品與服務
