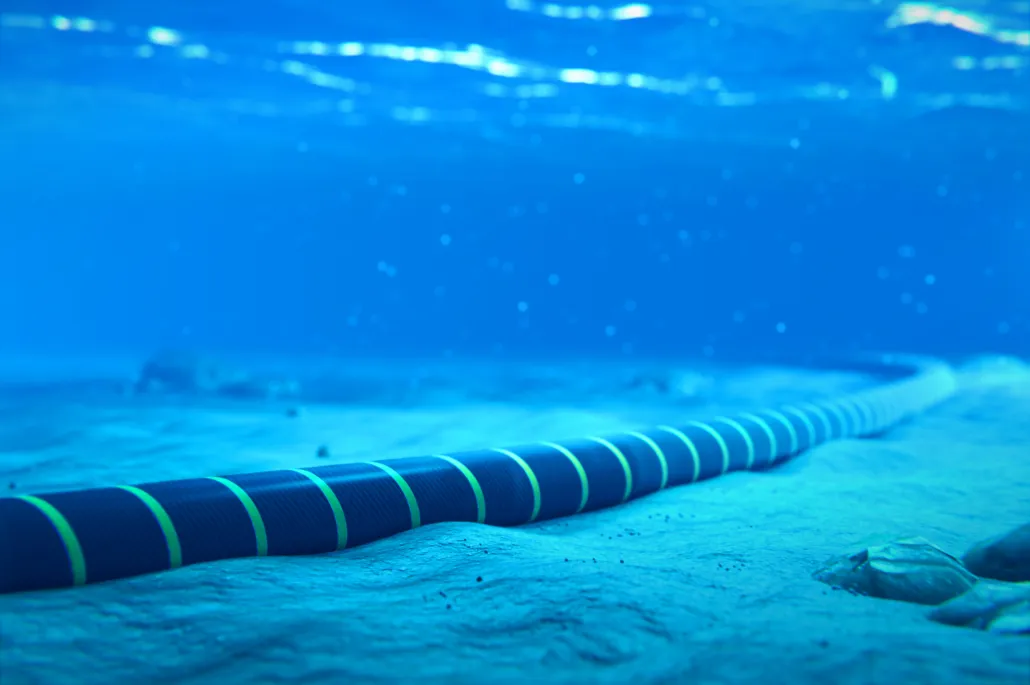

J型管及電纜保護系統

產品概述

領拓互聯 公司的 J 型管和電纜保護系統專為海上風電、油氣以及水下輸電等嚴苛工況而設計。 該系列系統採用 S355J2 結構鋼或雙相不鏽鋼（如 UNS S31803）製造，直徑範圍為 300 毫米至 800 毫米，壁厚為 12 毫米至 30 毫米，滿足飛濺區和水下環境的耐腐蝕要求。 每個元件均設計為可承受高達 50 噸的電纜牽引力，其喇叭口和電纜引入導管幾何形狀經過最佳化，以最大限度地減少安裝過程中的彎曲半徑和摩擦。結構設計符合 DNV-GL-ST-0126 和 ISO 19902 標準，其疲勞壽命和承載能力已透過針對特定現場氣象海洋條件的有限元分析 (FEA) 得到驗證。

內襯選項包括高密度聚乙烯（HDPE，厚度不低於10毫米，符合ASTM D3350標準）、聚氨酯（PU，肖氏硬度80A-90A，符合ASTM D2240標準）或帶300微米環氧塗層的裸鋼。 這些內襯可將摩擦係數降低至HDPE的0.2以下和PU的0.15以下，這對承受熱迴圈和渦激振動的動態電纜系統至關重要。J型管元件透過環形陽極或懸臂式陽極整合陰極保護（CP），設計符合ISO 15589-2標準，設計壽命超過25年。 製造公差符合 EN 1090-2 EXC3 標準，角度偏差為 ±0.5 度，同心度在 2 毫米以內，確保與單樁或過渡件介面的相容性。所有焊縫均符合 AWS D1.1 或 ISO 3834-2 標準，關鍵焊縫均進行 100% 無損檢測（UT、MPI 或 RT）。 針對動態纜索系統，增設彎曲加固連線件和I型管段以控制海底介面處的纜索曲率，起吊耳環和吊環的額定載荷為最大牽引載荷的2倍，並按ASME BTH-1標準進行1.5倍安全工作載荷的載荷測試。 每個系統均配備材料可追溯性檔案（EN 10204 3.1 或 3.2）及製造記錄冊，可實現從鋼廠到海上安裝的全生命週期追蹤。

該電纜引入導管採用喇叭口設計，其半徑為電纜直徑的5倍（最小1500毫米），以防止在拉入過程中造成損壞，並符合IEC 60287標準對電纜彎曲限度的要求。 符合 ISO 13628-5 標準、額定水深 50 米（5 巴）的 J 型管密封系統採用充氣式或機械式密封件，以防止海水滲入和海洋生物附著。針對動態應用，增加了彎頭加固聯結器和 I 型管段，以控制海底介面處的電纜曲率。 吊耳和吊環的額定載荷為最大拉入載荷的2倍，並根據ASME BTH-1標準進行1.5倍安全工作載荷的載荷測試。每個系統均配備材料可追溯性檔案（EN 10204 3.1或3.2）和製造記錄冊，可實現從鋼廠到海上安裝的全生命週期追蹤。 具體資料點包括：根據 DNV-RP-C203 標準對焊接接頭進行 S-N 曲線疲勞壽命計算，以及使用 OrcaFlex 進行拉入力分析，以驗證電纜彎曲應變符合 IEC 60840 標準規定的 0.2% 以下要求。 對於陰極保護系統，陽極質量是根據鋼材 1.5 mA/m² 和 HDPE 0.1 mA/m² 的電流密度計算得出的，並透過 DNV-RP-B401 規定的電位測量進行驗證。

應用與行業

在海上風電領域，J型管系統被部署於單樁基礎和過渡段上，用於承載陣列電纜和輸電電纜，支援33千伏至220千伏的電壓等級。對於一臺典型的15兆瓦風機，J型管可容納外徑為120毫米、截面積為630平方毫米的交聯聚乙烯絕緣電纜，並在安裝過程中承受30至40噸的拉入力。 該系統已應用於北海和波羅的海的專案，這些海域水深在20米至60米之間，浪高超過8米。J型管在製造廠預先安裝在過渡件上，相對於電纜鋪設路徑的對齊公差為±5毫米。 設計中採用了15-30度的喇叭口角度以減少電纜磨損，該設計已透過我司設施內使用100噸液壓絞車及符合ISO 7500-1標準校準的稱重感測器進行的電纜拉出試驗驗證。此外，針對每個現場特有的氣象海洋條件（包括波浪載荷和流速分佈），均進行了有限元分析（FEA），以確保25年設計壽命內的結構完整性。

在油氣海底生產系統中，電纜保護系統用於保護平臺、FPSO（浮式生產儲卸油船）及海底匯流管上的臍帶纜和電力電纜立管。 J型管採用雙相不鏽鋼（UNS S31803 或 S32750）製造，符合 NACE MR0175/ISO 15156 標準，適用於含硫環境，壁厚可達 30 毫米，以承受 2000 米水深下的靜水壓力。 喇叭口和電纜引入導管經過機械加工，表面粗糙度達到 Ra 3.2μm，以最大限度地減少動態電纜上的應力集中。 陰極保護系統整合了符合 DNV-RP-B401 標準的鋅或鋁陽極，針對裸鋼表面提供 1.5 mA/m² 的電流輸出。這些系統已安裝於墨西哥灣和西非地區，當地溫度範圍為 -20°C 至 50°C，且重型電力電纜（直徑達 200 毫米）的拉入力可達 50 噸。 針對含硫環境，根據 NACE MR0175 標準，焊縫硬度控制在 250 HV 以下；對於雙相不鏽鋼焊縫，依據 ASTM E562 標準進行 100% 鐵素體含量檢測。每個系統均附有詳細的安裝手冊，其中包含拉入程式、密封件充氣壓力以及螺栓連線的扭矩值，以確保現場可靠性。

在採礦和發電領域，J型管被用於水電站、抽水蓄能電站和海上變電站的電纜過渡。 對於一座500兆瓦的海上變電站，直徑達800毫米、壁厚20毫米的J型管可容納多條132千伏電纜。管內襯採用高密度聚乙烯（HDPE，厚度10毫米），以減少電纜安裝和更換過程中的摩擦，其摩擦係數符合ASTM D1894標準，為0.18。 系統設計在海水中使用壽命為25年，根據ISO 9223標準，針對C5-M環境預留了3毫米的腐蝕裕度。針對現有單樁結構的改造方案包括可由水下機器人（ROV）或潛水員安裝的夾緊式J型管和電纜保護套管。 每個專案均附有詳細的安裝手冊，其中包含拉入程式、密封充氣壓力以及螺栓連線的扭矩值，以確保現場可靠性。具體資料包括：根據 IEC 60840 標準，電纜彎曲應變限制在 0.2% 以內；透過最佳化喇叭口幾何形狀，拉入力比標準設計降低了 15-20%。 在陰極保護整合方面，陽極質量是根據鋼材1.5 mA/m²和HDPE 0.1 mA/m²的電流密度計算得出，並透過符合DNV-RP-B401標準的電位測量進行驗證。

為何選擇 領拓互聯 作為 J-Tube 及電纜保護系統

領拓互聯 持有 ISO 3834-2（焊接全套質量認證）、EN 1090-2 EXC3（鋼結構執行等級 3）和 AWS D1.1（結構焊接規範）認證，確保 J 型管制造符合最高國際標準。 蘇州工廠擁有30,000平方米的車間，配備CNC臺板材切割裝置（等離子和鐳射）、用於縱向和環向焊縫的自動化埋弧焊（SAW）裝置，以及一臺用於拉入模擬測試的100噸級試驗檯。 焊接工藝規程（WPS）和焊工資格（WPQ）均保持DNV-GL型式認證，涵蓋從S355J2到雙相不鏽鋼的各類材料。每根J型管均按照ASTM E797標準，透過鐳射掃描（精度±0.5mm）和超聲波測厚（UTG）進行100%尺寸檢測，檢測結果記錄在客戶可查閱的數字質量記錄中。 對於陰極保護系統，陽極質量基於鋼材1.5 mA/m²及HDPE 0.1 mA/m²的電流密度進行計算，並透過符合DNV-RP-B401標準的電位測量進行驗證。

工程團隊提供全面的設計支援，包括結構完整性的有限元分析（FEA）、依據DNV-RP-C203標準的疲勞壽命計算，以及使用OrcaFlex或同類軟體進行的電纜拉入力分析。喇叭口幾何形狀經過最佳化，可將電纜彎曲應變降低至0.2%以下（符合IEC 60840標準），並與標準設計相比，將拉入力降低15%-20%。 在陰極保護整合方面，陽極質量要求基於電流密度（鋼材為1.5 mA/m²，HDPE為0.1 mA/m²）和設計壽命進行計算，並透過符合DNV-RP-B401標準的電位測量進行驗證。提供現場安裝支援，包括焊接、無損檢測（NDT）和密封測試的監督，相關工程師均持有CSWIP或AWS認證。 專案管理遵循 ISO 9001:2015 標準，為 EPC 承包商提供每週進度報告、風險登記冊及變更單管理。具體資料點包括：利用 S-N 曲線對焊接接頭進行疲勞壽命計算，以及根據 IEC 60840 標準進行拉入力分析，以驗證電纜彎曲應變低於 0.2%。 對於陰極保護系統，陽極質量基於鋼材1.5 mA/m²及HDPE 0.1 mA/m²的電流密度進行計算，並透過符合DNV-RP-B401標準的電位測量進行驗證。

J-tube and cable protection systems are delivered with lead times of 12-16 weeks for standard designs and 20-24 weeks for custom duplex stainless steel assemblies, including all NDT and documentation. Pricing is competitive for offshore wind projects in Asia-Pacific and Europe, with volume discounts for orders of 50+ units. A 5-year warranty on materials and workmanship is provided, with extended coverage available for CP systems. 質量 assurance includes a pre-shipment inspection (PSI) by third-party agencies such as Bureau Veritas, DNV, or Lloyd's Register, ensuring compliance with project specifications. 聯絡我們 the technical sales team at info@leadingtopunion.com for a detailed quotation, including FEA reports, material certificates, and installation drawings. EPC firms including Ørsted, Equinor, and Siemens Gamesa are served, with references available upon request. Specific data points include fatigue life calculations per DNV-RP-C203 with S-N curves for welded joints, and pull-in force analysis using OrcaFlex to verify cable bending strain below 0.2% per IEC 60840. For CP systems, anode mass is calculated based on current density of 1.5 mA/m² for steel and 0.1 mA/m² for HDPE, with verification via potential measurements per DNV-RP-B401.
