鋼廠檢驗證書（MTC）核驗

產品概述

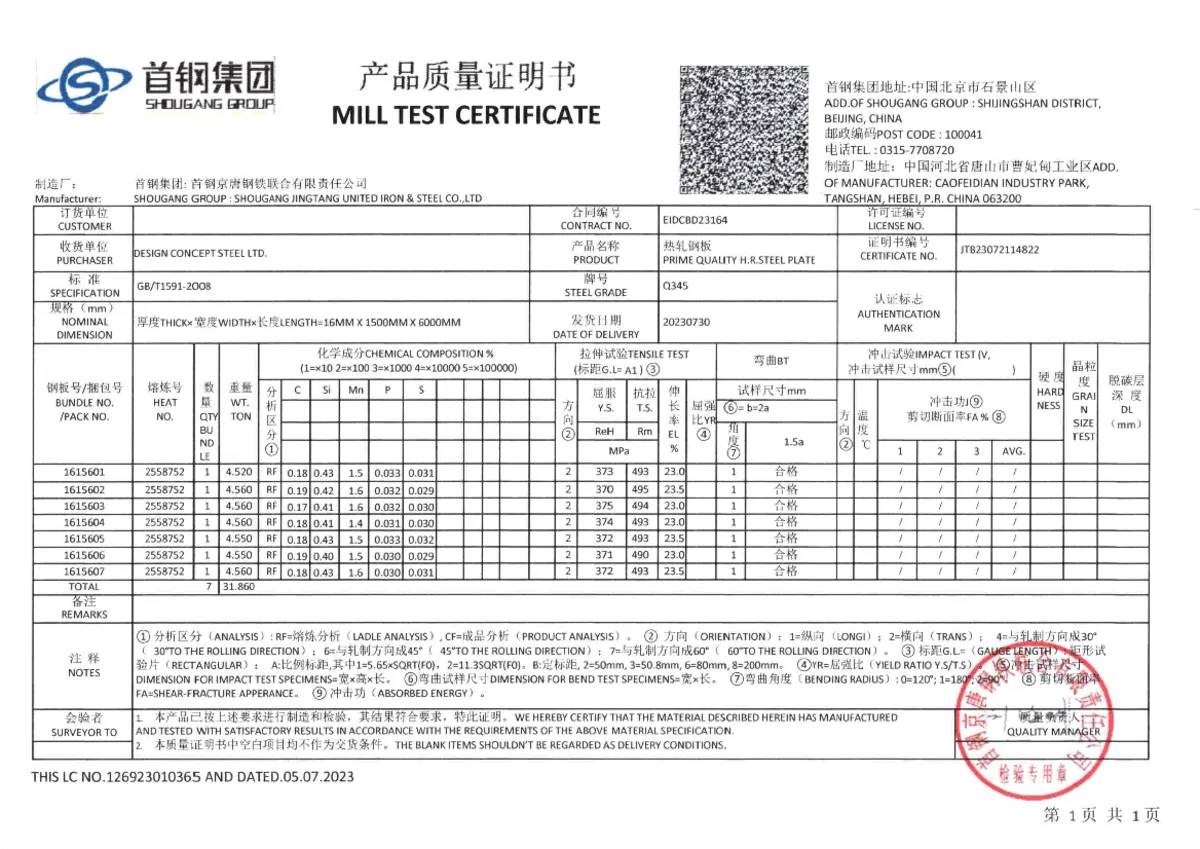

鋼廠測試證書（MTC）的驗證是一項關鍵的質量保證流程，旨在根據EN 10204標準中3.1型或3.2型證書規定的規格，對鋼板和結構部件的化學成分、力學效能及尺寸特性進行驗證。 所有報告的元素——碳當量（CEV）、錳、矽、磷、硫以及鈮和釩等微合金元素——均會與ASTM A36、EN 10025-2 S355J2+N或API 5L X65等標準中定義的等級限值進行系統性交叉核對。 例如，典型的 S355J2+N 鋼板在厚度不超過 40 毫米時，其碳當量 (CEV) 必須 ≤ 0.47%；驗證規程確保報告的 0.43% CEV 值符合該公差範圍，從而避免海上風電導管架基礎中的可焊性問題。

力學效能驗證

機械效能的驗證不僅限於簡單的屈服強度和抗拉強度檢測。所報告的屈服強度（例如，S355J2+N 鋼種的最低要求為 355 MPa）需透過實際測試結果進行驗證，包括伸長率（結構鋼通常≥22%）以及在指定溫度下的夏比 V 型缺口衝擊值，例如根據 DNV-OS-C401 標準，用於海上應用時的溫度為 -20°C。 對於硬度，需驗證是否符合 EN ISO 6506-1 布氏硬度限值，用於壓力容器的淬火回火鋼板通常要求 HBW ≤ 235。 還審查了拉伸試樣的橫截面積縮減率，以確保其符合用於石化反應器的 ASTM A516 70 級鋼板的 40% 最低要求。這種精細的檢測消除了在發電渦輪機中接受在迴圈載荷下會失效的材料的風險。

批次追溯

鋼坯編號追溯是MTC驗證服務的核心。每塊鋼板都會從鋼廠的鋼坯編號（即單次鍊鋼的唯一識別符號）開始追蹤，經由材料上衝壓的鋼板編號，最終追溯至最終產品，例如法蘭梁或加勁板。 這些記錄的數字檔案將儲存超過10年，以便在SGS、BV、勞氏船級社或TÜV等第三方機構進行稽核時快速調取。 在最近北海的一個油氣專案中，我們對1,200塊鋼板（爐號範圍為H2401至H3600）進行了驗證，確保每份證書與實物鋼板在化學成分上符合0.1%的公差範圍。這種可追溯性對於需要符合ISO 3834-2標準的EPC承包商至關重要，因為它提供了從原材料到安裝結構的完整鏈條。

應用與行業

海上風電行業要求

在海上風電行業，對於採用 EN 10225 S420MLO 鋼材製造的單樁基礎和過渡段，必須進行材料測試證書（MTC）驗證。該鋼材要求最低屈服強度為 420 MPa，且在 -40°C 時的夏比衝擊能量需達到 50 J。 每份材料測試證書（MTC）均需驗證其報告的熱處理狀態（正火或熱機械軋製）是否正確，且鋼板厚度公差須符合EN 10029 A級標準，該標準允許厚度不超過10毫米的鋼板公差為±0.5毫米。 在 2023 年一個涉及 80 根單樁、用於 1.2 GW 風電場的專案中，對 2,400 份材料測試證書（MTC）進行了與設計規範的交叉核對，發現了 12 處化學成分不符的情況，並在製造前予以糾正，為客戶節省了約 180,000 歐元的潛在返工成本。 如此嚴格的審查確保了疲勞敏感焊縫符合DNV-ST-0126標準規定的25年設計壽命要求。

石油和天然氣行業標準

對於石油和天然氣行業，MTC驗證涵蓋的材料包括用於壓力容器的ASTM A516 70級鋼和用於管道的API 5L X65鋼，其抗拉強度必須在530至760 MPa之間，屈服強度必須在450至600 MPa之間。 經驗證，2 英寸標距下的伸長率為 21%，符合 ASME 第 VIII 卷第 1 部分的要求，且碳含量不得超過 0.28%，以防止在含硫服務環境中發生氫誘導開裂。 在德克薩斯州最近的一次石化擴建專案中，審查了 850 份用於反應器的包覆板的材料測試證書 (MTC)，以確保 316L 不鏽鋼包覆層的鐵素體含量符合 AWS A5.9 標準規定的 3-8%。這避免了在 150 巴靜水壓試驗期間發生代價高昂的故障，因為單塊不合格的板材就可能導致災難性的洩漏。 每次材料測試證書審查僅需24至48小時，確保了專案按計劃推進。

採礦與發電應用

採礦和發電行業依賴於材料測試中心（MTC）對耐磨鋼（如Hardox 450）和耐熱合金（如用於鍋爐部件的ASTM A387 22級）的驗證。 對於 Hardox 450，其布氏硬度為 425-475 HBW，碳等效值 (CEV) 為 0.65-0.80%，確保該材料能夠承受每小時 200 噸礦石加工帶來的衝擊。 在發電領域，經驗證，SA-387 Gr. 22 鋼板的材料測試證書（MTC）顯示，其室溫抗拉強度為 515-690 MPa，540°C 下的蠕變斷裂強度為 100 MPa，符合 ASME 第 II 部分 D 節的要求。針對印度尼西亞的一座 600 MW 燃煤電廠， 針對過熱器集箱的600份材料測試證書（MTC）已透過驗證，確保鉻含量2.25%和鉬含量1.00%均在規定限值的±0.05%範圍內。這有效防止了在迴圈熱載荷作用下的過早失效，預計將部件使用壽命延長15年。

為何選擇領拓互聯進行鋼廠檢驗證書（MTC）驗證

認證與專業能力

MTC的驗證服務基於數十年來為全球EPC專案提供重型鋼結構製造的豐富經驗，並持有ISO 3834-2、EN 1090-2 EXC3和AWS D1.1認證，這些認證均要求實施嚴格的檔案控制。 工程師經過專業培訓，能夠識別細微的差異，例如報告的屈服強度為 355 MPa，實際上對應的是 0.2% 的偏移量，而非 EN 10025-2 要求的 0.5% 偏移量，這可能會使設計裕度產生高達 10% 的偏差。 我們採用專有的數字核對表，針對每份材料測試證書（MTC）進行超過200項引數的交叉核對，包括爐號、板材編號以及SGS或TÜV等機構的第三方認證印章。 在最近一個遵循DNV-GL規則的造船專案中，我們驗證了1,500份AH36鋼板的MTC，確保錳含量0.90-1.60%和矽含量0.15-0.50%均在等級限值範圍內，從而防止船體結構在承受15米高海浪時發生焊接裂紋。

數字檔案與第三方協調

該數字檔案系統將MTC儲存於可檢索的資料庫中，其中包含專案名稱、採購訂單號和交付日期等後設資料，且可訪問期限超過10年。這對EPC承包商至關重要，因為他們必須根據ISO 9001:2015標準，為保修索賠或監管審計提供相關檔案。 此外，系統還負責協調3.2型證書的第三方見證測試，可在收到請求後48小時內安排勞氏船級社或法國船級社進行現場檢查。 針對沙烏地阿拉伯某石化廠專案，我們管理了300份SA-516 Gr. 70鋼板的3.2型材料測試證書（MTC）。第三方檢驗員在蘇州工廠現場見證了拉伸試驗，確認其屈服強度為310 MPa，伸長率為25%。 這免除了客戶派遣自有檢查員的必要，節省了 45,000 美元的差旅費用，並將審批流程提前了兩週。

週轉率與準確率

我們提供24至48小時的金屬材料測試證書（MTC）稽核服務，基於每年稽核超過5,000份證書的資料，準確率高達99.8%。該流程包括對明顯錯誤（如缺失爐號或等級標註錯誤）的初步檢查，隨後參照EN 10025、ASTM A6和API 5L標準中的參考表，對化學成分進行詳細分析，並與規定限值進行比對。 例如，若一份 S355J2+N 材料測試證書（MTC）報告的碳含量為 0.22%，則會被標記為異常，因為根據 EN 10025-2 標準，厚度超過 16 毫米的鋼材碳含量上限為 0.20%。 鋼板尺寸（長度、寬度和厚度）也會經過驗證，以確保符合 EN 10029 規定的公差，例如厚度在 5 毫米及以下時公差為 ±0.3 毫米。這種一絲不苟的做法確保交付到您現場的每個部件都完全符合相關規範要求，從而在海上平臺、礦山輸送機或電廠鍋爐等嚴苛環境中實現安全可靠的執行。

相關產品與服務
